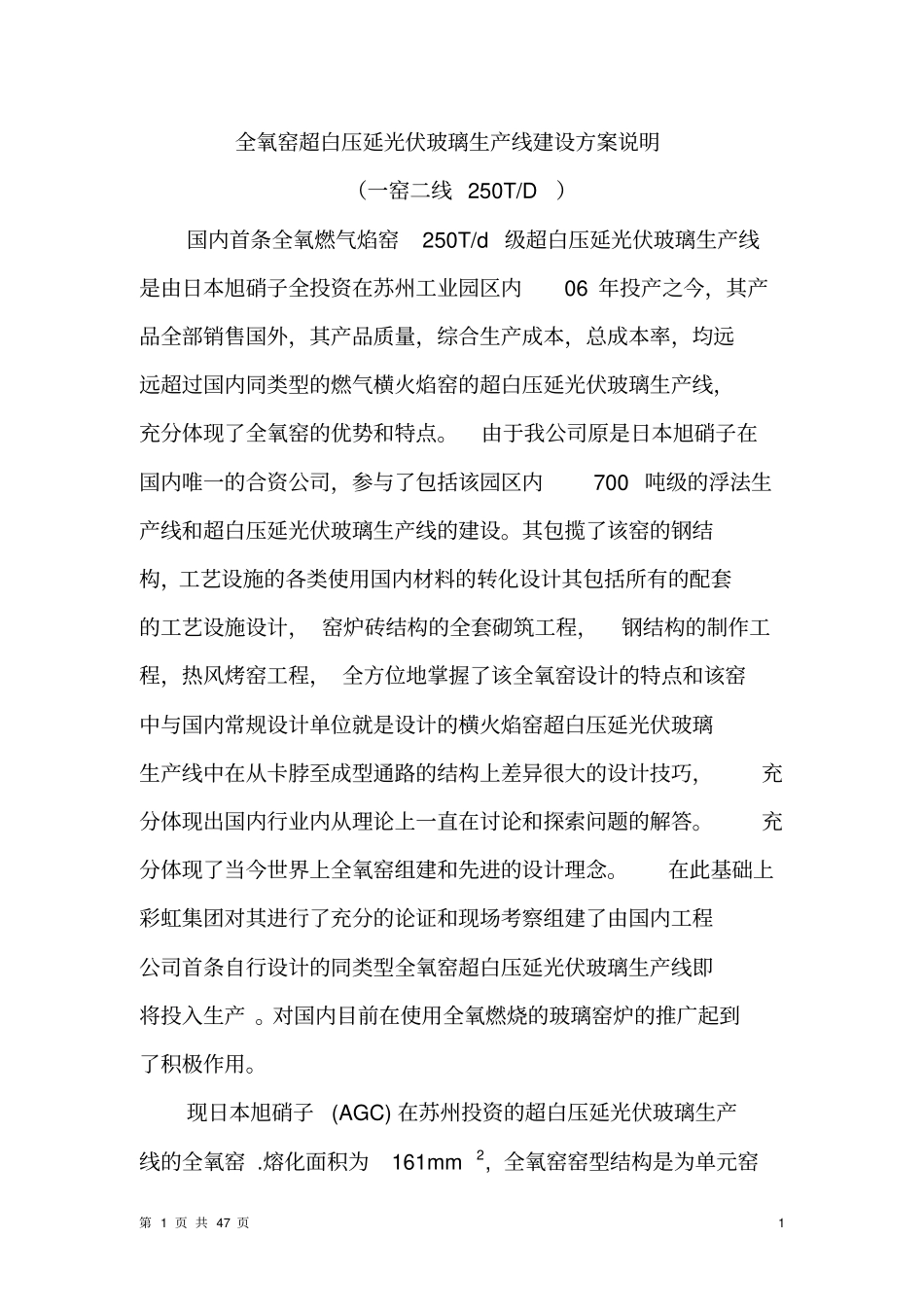

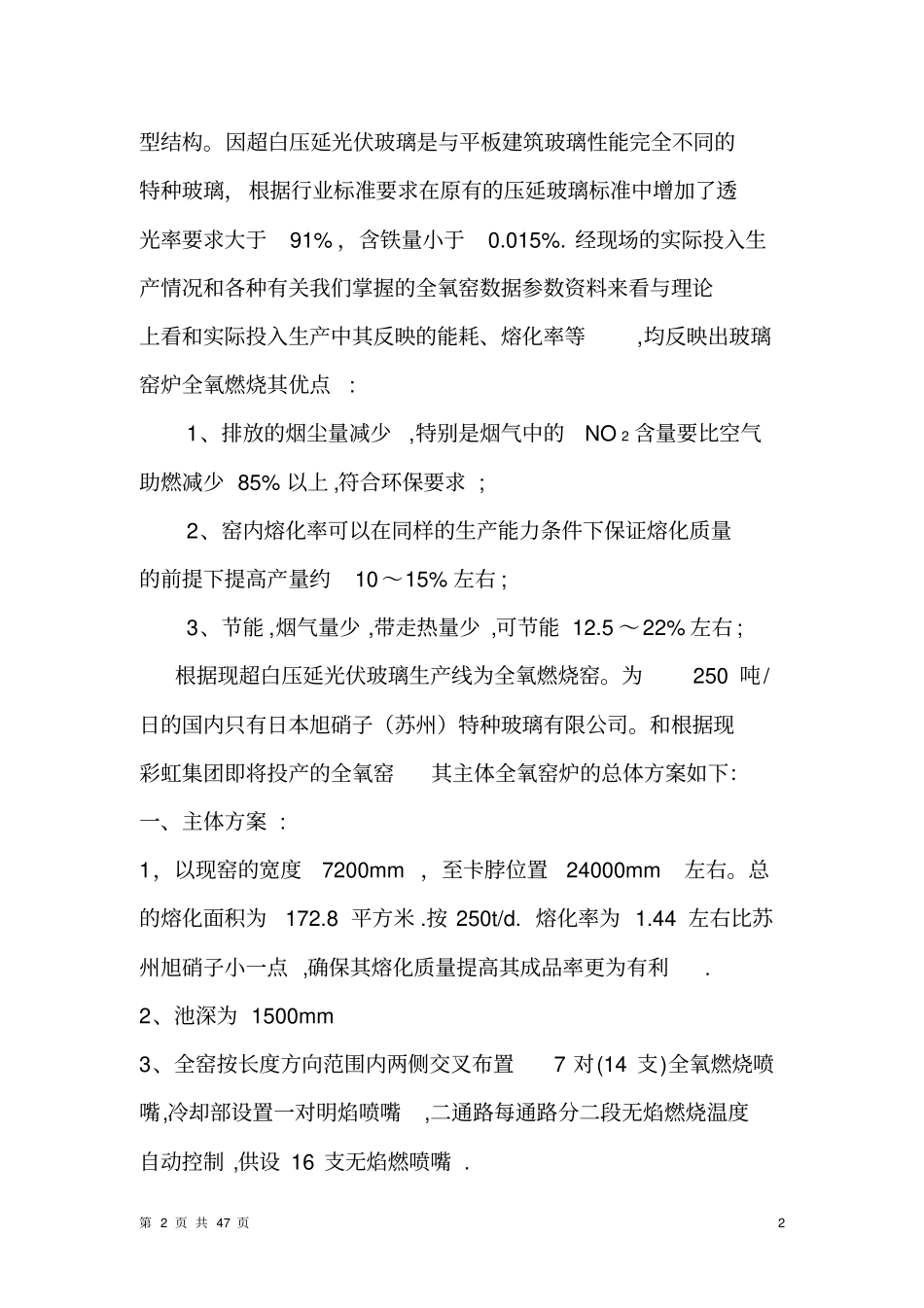

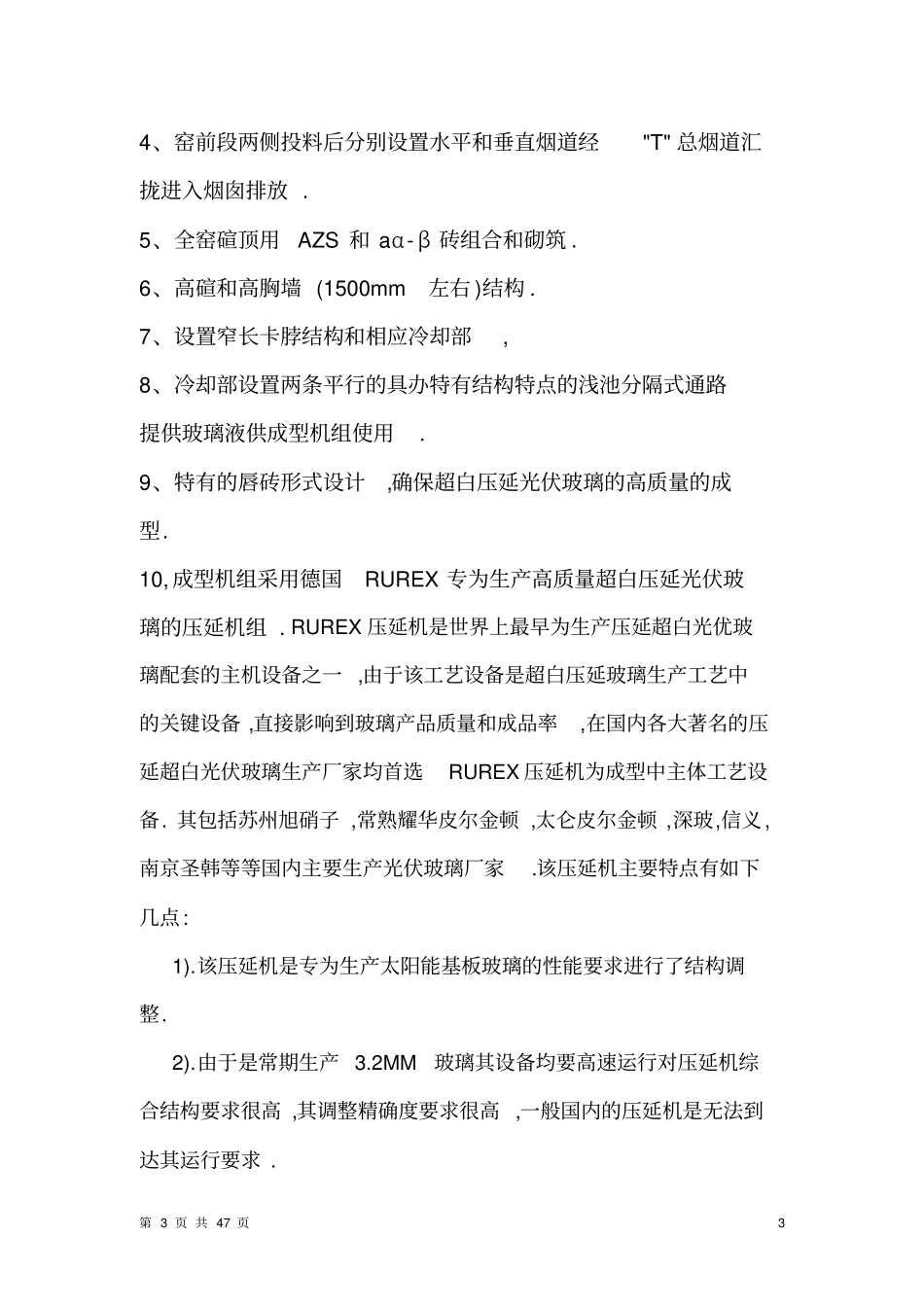

第1页共47页1全氧窑超白压延光伏玻璃生产线建设方案说明（一窑二线250T/D）国内首条全氧燃气焰窑250T/d级超白压延光伏玻璃生产线是由日本旭硝子全投资在苏州工业园区内06年投产之今，其产品全部销售国外，其产品质量，综合生产成本，总成本率，均远远超过国内同类型的燃气横火焰窑的超白压延光伏玻璃生产线，充分体现了全氧窑的优势和特点。由于我公司原是日本旭硝子在国内唯一的合资公司，参与了包括该园区内700吨级的浮法生产线和超白压延光伏玻璃生产线的建设。其包揽了该窑的钢结构，工艺设施的各类使用国内材料的转化设计其包括所有的配套的工艺设施设计，窑炉砖结构的全套砌筑工程，钢结构的制作工程，热风烤窑工程，全方位地掌握了该全氧窑设计的特点和该窑中与国内常规设计单位就是设计的横火焰窑超白压延光伏玻璃生产线中在从卡脖至成型通路的结构上差异很大的设计技巧，充分体现出国内行业内从理论上一直在讨论和探索问题的解答。充分体现了当今世界上全氧窑组建和先进的设计理念。在此基础上彩虹集团对其进行了充分的论证和现场考察组建了由国内工程公司首条自行设计的同类型全氧窑超白压延光伏玻璃生产线即将投入生产。对国内目前在使用全氧燃烧的玻璃窑炉的推广起到了积极作用。现日本旭硝子(AGC)在苏州投资的超白压延光伏玻璃生产线的全氧窑.熔化面积为161mm2,全氧窑窑型结构是为单元窑第2页共47页2型结构。因超白压延光伏玻璃是与平板建筑玻璃性能完全不同的特种玻璃，根据行业标准要求在原有的压延玻璃标准中增加了透光率要求大于91%，含铁量小于0.015%.经现场的实际投入生产情况和各种有关我们掌握的全氧窑数据参数资料来看与理论上看和实际投入生产中其反映的能耗、熔化率等,均反映出玻璃窑炉全氧燃烧其优点:1、排放的烟尘量减少,特别是烟气中的NO2含量要比空气助燃减少85%以上,符合环保要求;2、窑内熔化率可以在同样的生产能力条件下保证熔化质量的前提下提高产量约10～15%左右;3、节能,烟气量少,带走热量少,可节能12.5～22%左右;根据现超白压延光伏玻璃生产线为全氧燃烧窑。为250吨/日的国内只有日本旭硝子（苏州）特种玻璃有限公司。和根据现彩虹集团即将投产的全氧窑其主体全氧窑炉的总体方案如下：一、主体方案:1，以现窑的宽度7200mm，至卡脖位置24000mm左右。总的熔化面积为172.8平方米.按250t/d.熔化率为1.44左右比苏州旭硝子小一点,确保其熔化质量提高其成品率更为有利.2、池深为1500mm3、全窑按长度方向范围内两侧交叉布置7对(14支)全氧燃烧喷嘴,冷却部设置一对明焰喷嘴,二通路每通路分二段无焰燃烧温度自动控制,供设16支无焰燃喷嘴.第3页共47页34、窑前段两侧投料后分别设置水平和垂直烟道经"T"总烟道汇拢进入烟囱排放.5、全窑碹顶用AZS和aα-β砖组合和砌筑.6、高碹和高胸墙(1500mm左右)结构.7、设置窄长卡脖结构和相应冷却部,8、冷却部设置两条平行的具办特有结构特点的浅池分隔式通路提供玻璃液供成型机组使用.9、特有的唇砖形式设计,确保超白压延光伏玻璃的高质量的成型.10,成型机组采用德国RUREX专为生产高质量超白压延光伏玻璃的压延机组.RUREX压延机是世界上最早为生产压延超白光优玻璃配套的主机设备之一,由于该工艺设备是超白压延玻璃生产工艺中的关键设备,直接影响到玻璃产品质量和成品率,在国内各大著名的压延超白光伏玻璃生产厂家均首选RUREX压延机为成型中主体工艺设备.其包括苏州旭硝子,常熟耀华皮尔金顿,太仑皮尔金顿,深玻,信义,南京圣韩等等国内主要生产光伏玻璃厂家.该压延机主要特点有如下几点:1).该压延机是专为生产太阳能基板玻璃的性能要求进行了结构调整.2).由于是常期生产3.2MM玻璃其设备均要高速运行对压延机综合结构要求很高,其调整精确度要求很高,一般国内的压延机是无法到达其运行要求.第4页共47页43).为符合光伏玻璃的生产厚度和产量要求,拉引速度范围能做到0.5米/分至9米/分.4).所有的驱动均为独立驱动便于更好的和更精确的调节速度,以及提高玻璃质量.国内目前较好的机组均无能达到所需的配置.5).该机上辊和下辊带有额外的同步控制装置,便于根据需要,通过园周速度进行更换,能有效防止高速运行中辊子的变异.6).在转动辊...
