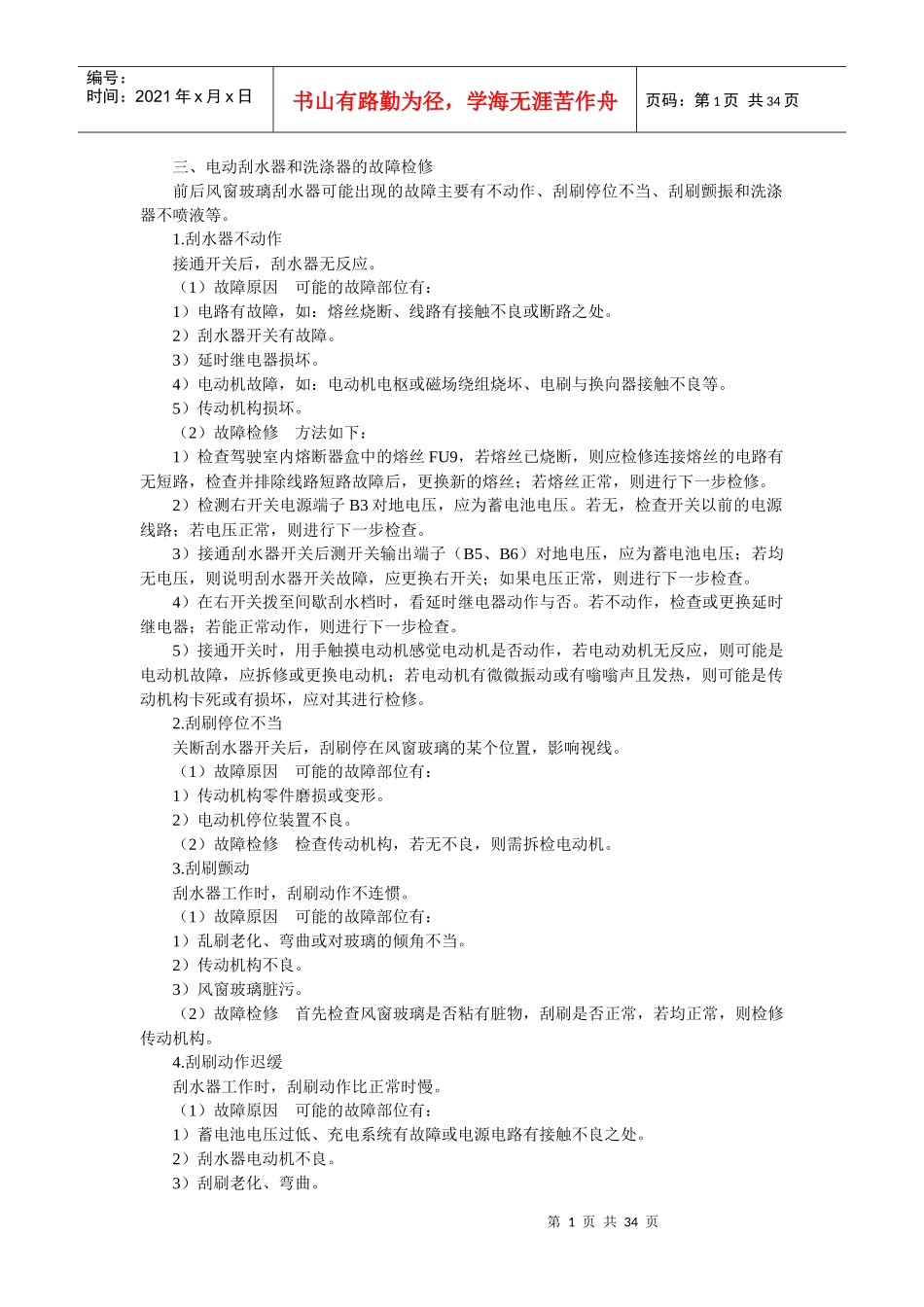

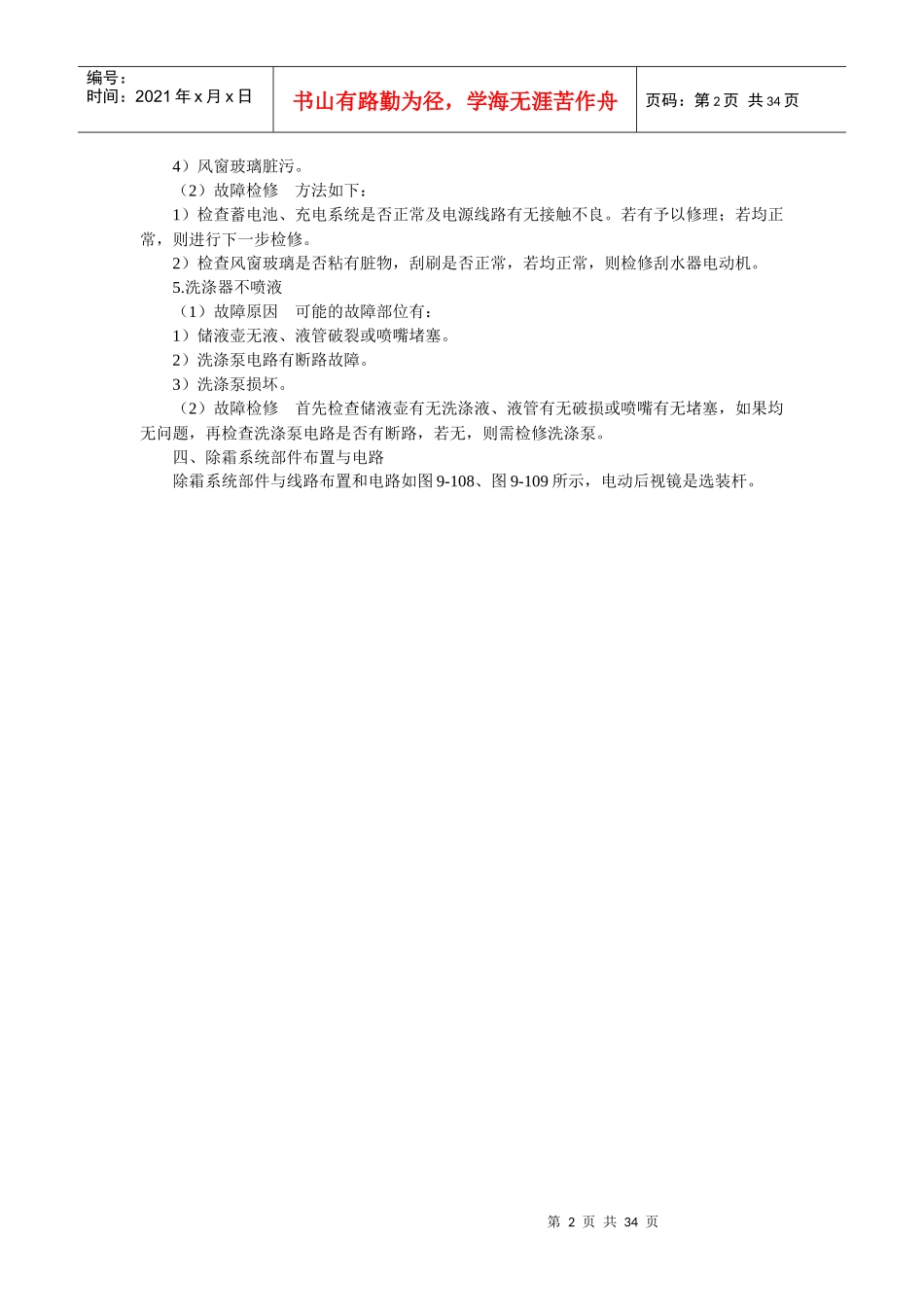

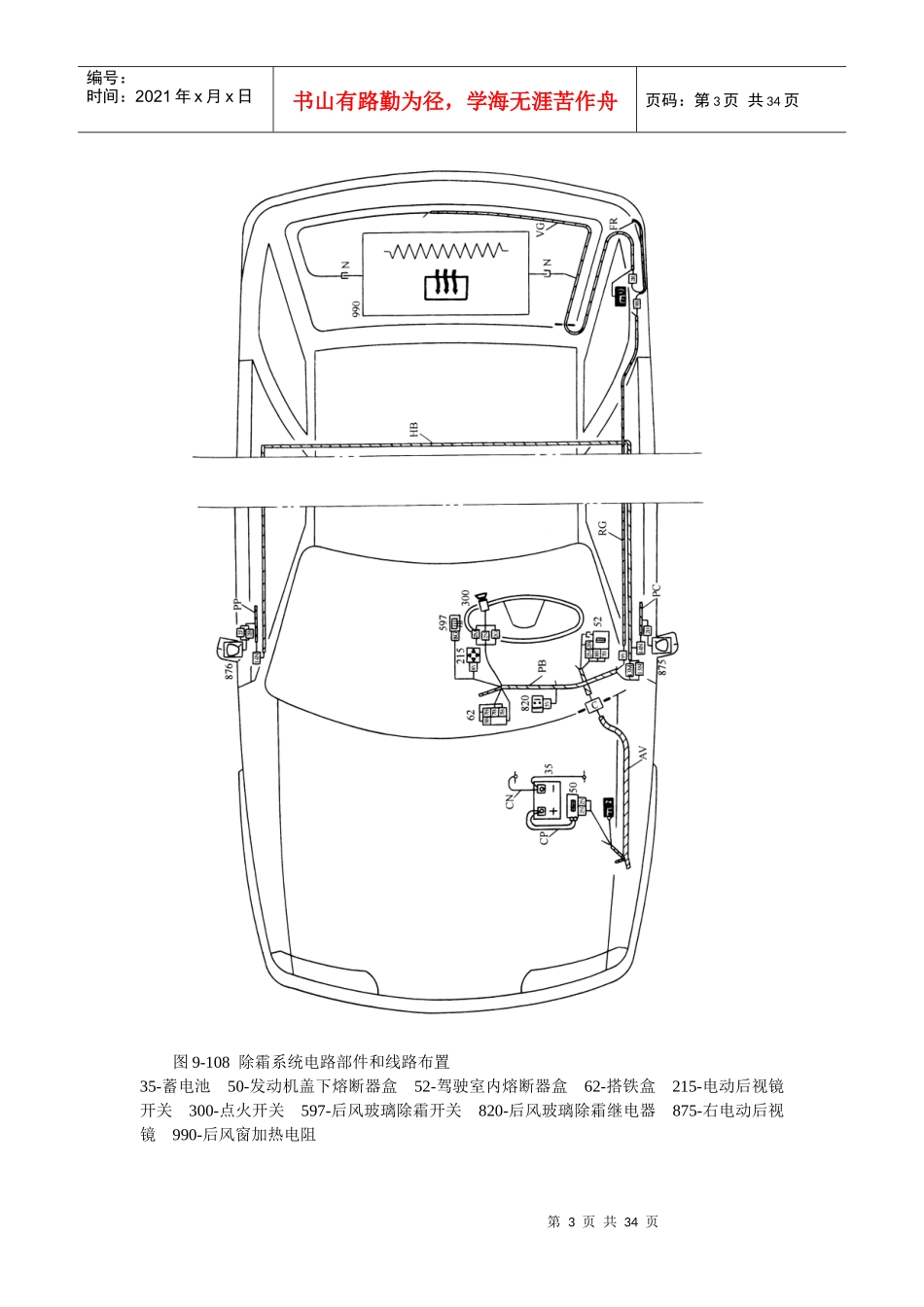

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页三、电动刮水器和洗涤器的故障检修前后风窗玻璃刮水器可能出现的故障主要有不动作、刮刷停位不当、刮刷颤振和洗涤器不喷液等。1.刮水器不动作接通开关后，刮水器无反应。（1）故障原因可能的故障部位有：1）电路有故障，如：熔丝烧断、线路有接触不良或断路之处。2）刮水器开关有故障。3）延时继电器损坏。4）电动机故障，如：电动机电枢或磁场绕组烧坏、电刷与换向器接触不良等。5）传动机构损坏。（2）故障检修方法如下：1）检查驾驶室内熔断器盒中的熔丝FU9，若熔丝已烧断，则应检修连接熔丝的电路有无短路，检查并排除线路短路故障后，更换新的熔丝；若熔丝正常，则进行下一步检修。2）检测右开关电源端子B3对地电压，应为蓄电池电压。若无，检查开关以前的电源线路；若电压正常，则进行下一步检查。3）接通刮水器开关后测开关输出端子（B5、B6）对地电压，应为蓄电池电压；若均无电压，则说明刮水器开关故障，应更换右开关；如果电压正常，则进行下一步检查。4）在右开关拨至间歇刮水档时，看延时继电器动作与否。若不动作，检查或更换延时继电器；若能正常动作，则进行下一步检查。5）接通开关时，用手触摸电动机感觉电动机是否动作，若电动劝机无反应，则可能是电动机故障，应拆修或更换电动机；若电动机有微微振动或有嗡嗡声且发热，则可能是传动机构卡死或有损坏，应对其进行检修。2.刮刷停位不当关断刮水器开关后，刮刷停在风窗玻璃的某个位置，影响视线。（1）故障原因可能的故障部位有：1）传动机构零件磨损或变形。2）电动机停位装置不良。（2）故障检修检查传动机构，若无不良，则需拆检电动机。3.刮刷颤动刮水器工作时，刮刷动作不连惯。（1）故障原因可能的故障部位有：1）乱刷老化、弯曲或对玻璃的倾角不当。2）传动机构不良。3）风窗玻璃脏污。（2）故障检修首先检查风窗玻璃是否粘有脏物，刮刷是否正常，若均正常，则检修传动机构。4.刮刷动作迟缓刮水器工作时，刮刷动作比正常时慢。（1）故障原因可能的故障部位有：1）蓄电池电压过低、充电系统有故障或电源电路有接触不良之处。2）刮水器电动机不良。3）刮刷老化、弯曲。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页4）风窗玻璃脏污。（2）故障检修方法如下：1）检查蓄电池、充电系统是否正常及电源线路有无接触不良。若有予以修理；若均正常，则进行下一步检修。2）检查风窗玻璃是否粘有脏物，刮刷是否正常，若均正常，则检修刮水器电动机。5.洗涤器不喷液（1）故障原因可能的故障部位有：1）储液壶无液、液管破裂或喷嘴堵塞。2）洗涤泵电路有断路故障。3）洗涤泵损坏。（2）故障检修首先检查储液壶有无洗涤液、液管有无破损或喷嘴有无堵塞，如果均无问题，再检查洗涤泵电路是否有断路，若无，则需检修洗涤泵。四、除霜系统部件布置与电路除霜系统部件与线路布置和电路如图9-108、图9-109所示，电动后视镜是选装杆。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页图9-108除霜系统电路部件和线路布置35-蓄电池50-发动机盖下熔断器盒52-驾驶室内熔断器盒62-搭铁盒215-电动后视镜开关300-点火开关597-后风玻璃除霜开关820-后风玻璃除霜继电器875-右电动后视镜990-后风窗加热电阻第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页图9-109除霜系统电路五、中央门锁与电动车窗部件布置与电路95年型车后的ZX富康轿车，一钥匙式中央门锁、电动车窗及车门锁遥控装置作为选装件开始装车。其部件的布置和电路如图9-110、图9-111所示。第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页图9-110中央门锁及电动车窗电路部件和线路布置35-蓄电池50-发动机盖下熔断器盒52-驾驶室内熔断器盒55-中央门锁控制盒58-遥控接收器300-点火开关590-司机侧车门窗玻璃升降开关591-乘员侧车门玻璃窗升降开关（在司机侧门上）592-乘员侧车门玻...
