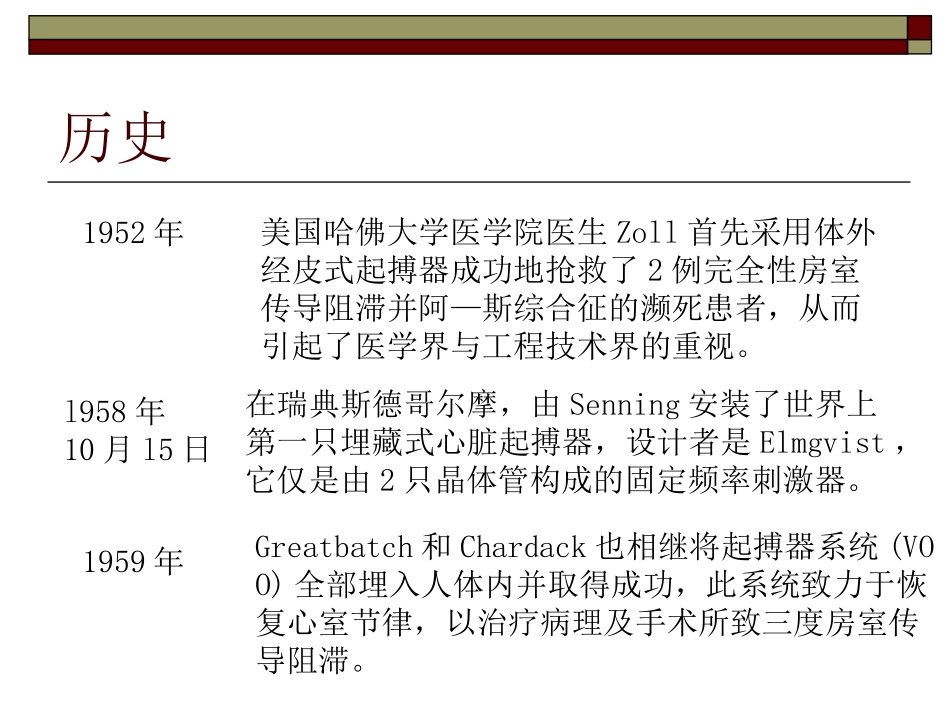

人工心脏起搏器artificialcardiacpacemaker历史1819年A1dini应用直流电刺激断头尸体停跳的心脏，结果出现跳动1929年澳大利亚医生Lidwell和物理学家Booth合作设计出一种起搏装置，当电流通过针刺心室电极时将一死婴救活，这是人工心脏起搏史上临床应用的首次成功。美国胸外科医生Hyman研制成一种重达7.2公斤的心脏起搏装置，能使停跳的心脏复跳，并把这种装置称之谓人工心脏起搏器。1932年历史1952年美国哈佛大学医学院医生Zoll首先采用体外经皮式起搏器成功地抢救了2例完全性房室传导阻滞并阿—斯综合征的濒死患者，从而引起了医学界与工程技术界的重视。l958年10月l5日在瑞典斯德哥尔摩，由Senning安装了世界上第一只埋藏式心脏起搏器，设计者是Elmgvist，它仅是由2只晶体管构成的固定频率刺激器。1959年Greatbatch和Chardack也相继将起搏器系统(VOO)全部埋入人体内并取得成功，此系统致力于恢复心室节律，以治疗病理及手术所致三度房室传导阻滞。历史1962年Nathan和Centher报道埋藏式VAT起搏器应用于临床，这是最初型的生理起搏器。1965年，Lemberg、Castellanos和Berkovit5将VAT的感知功能应用于心室起搏，为心室抑制型按需起搏器(VVI)的开始。70年代程序控制器问世。1972年11月世界上第一个用锂碘电池的起搏器植入人体获得成功。l979年Sutton和Citron报道了VDD起搏器(心房同步心室按需起搏器)的埋藏起搏疗法。80年代双腔起搏器及抗心动过速起搏器研制成功，这种房室顺序收缩双腔触发抑制型起搏器(DDD)是当代最先进的起搏器，它不仅能无创性程控调节，而且实现了房室均可被感知和双腔起搏。90年代以后，性能更高的频率自适应起搏器、双心室/双心房同步三腔起搏器，以及具有除颤功能的起搏器。心脏起博器的功能能替代或补充正常激发和控制心脏收缩的生理电子系统。它通过周期性发放的电脉冲刺激心脏，引起心搏，并实现生物机能控制。如果心脏原有的起搏点丧失其作用而使冲动形成受扰，或者心脏固有的传导系统不能正常工作(如窦性停止、窦房阻滞、窦性心动过缓或某心房、心室出现异使节律，以及心动过速等)，起搏器能帮助心脏恢复、接近正常功能。特别是对那些药物疗效不佳，甚至于治疗无效的心脏病患者，人工心脏起搏器在临床上获得了成功。原理和构成人工心脏起搏器是一个以电池为动力的、体积小而能植入体内、可产生连续稳定的电脉冲的装置。人工心脏起搏发出的一定形式的微弱脉冲电流，能刺激心脏的起搏功能或诱导功能有障碍但尚有兴奋、收缩及心肌纤维间传动功能的心脏起搏，即以代替正常的起搏点刺激心肌，使之有效地收缩。人工心脏起搏系统由脉冲发生器、电极导线和程控器三部分组成起博器的结构起搏脉冲发生器的电子电路由控制单元、感知单元和脉冲输出单元组成。图5.1人工心脏起搏器功能框图射频感知单元输出单元电源脉冲发生器控制单元电极导线程控器起博器的电极起搏导线兼有起搏刺激和感知的功能，要求有良好的电性能。起搏导线与体液和组织紧密接触，导线材料要求耐生物老化，抗腐蚀，与血液、组织相容性好。（a）电极（b）电极环外壳外壳引线引线InIn1In2单极方式采用单端放大器，电极直接与心肌接触，起搏器的外壳作为电路的接地。双极方式采用的是差分放大器，由点状电极和环状电极采集差分信号作为放大器的输入，外壳同样是接地的。这样，单极方式的两个电极的距离较远（5-10cm），容易受到骨骼肌肌电的干扰，而双极方式的两个电极距离为2cm，采用差模输入，可能有助于消除干扰。很多新型起搏器能够通过程控器选择使用单极还是双极方式。感知单元可变增益放大器带通滤波器窗口比较器参考电压消隐电路S+S–电极导线消隐信号增益控制遥测放大器遥测电路同步与非同步按照临床上的不同需要，脉冲发生器电路的结构也不一样，由此可将起博器分为非同步型和同步型两大类。非同步型起搏器实质上是一个具有固定频率的间歇振荡器或多谐波振荡器。同步型起搏器是根据心脏的自搏情况，自动控制刺激脉冲的输出。它与自搏基本同步，可避免与自主心律发生竞争，避开容易引起心室纤颤的易损区。同步起搏器P波同步(感知心房搏动)R波同...
