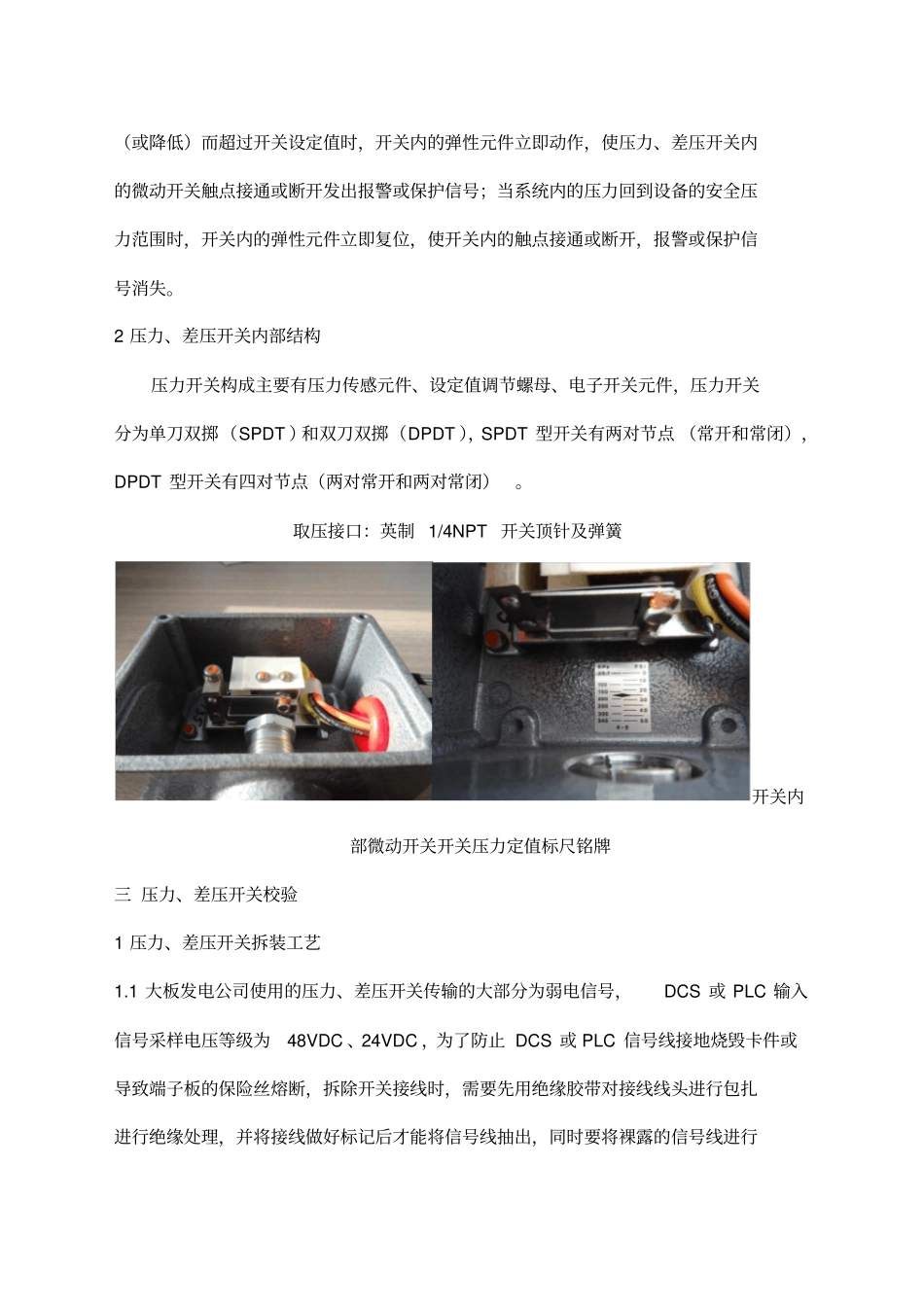

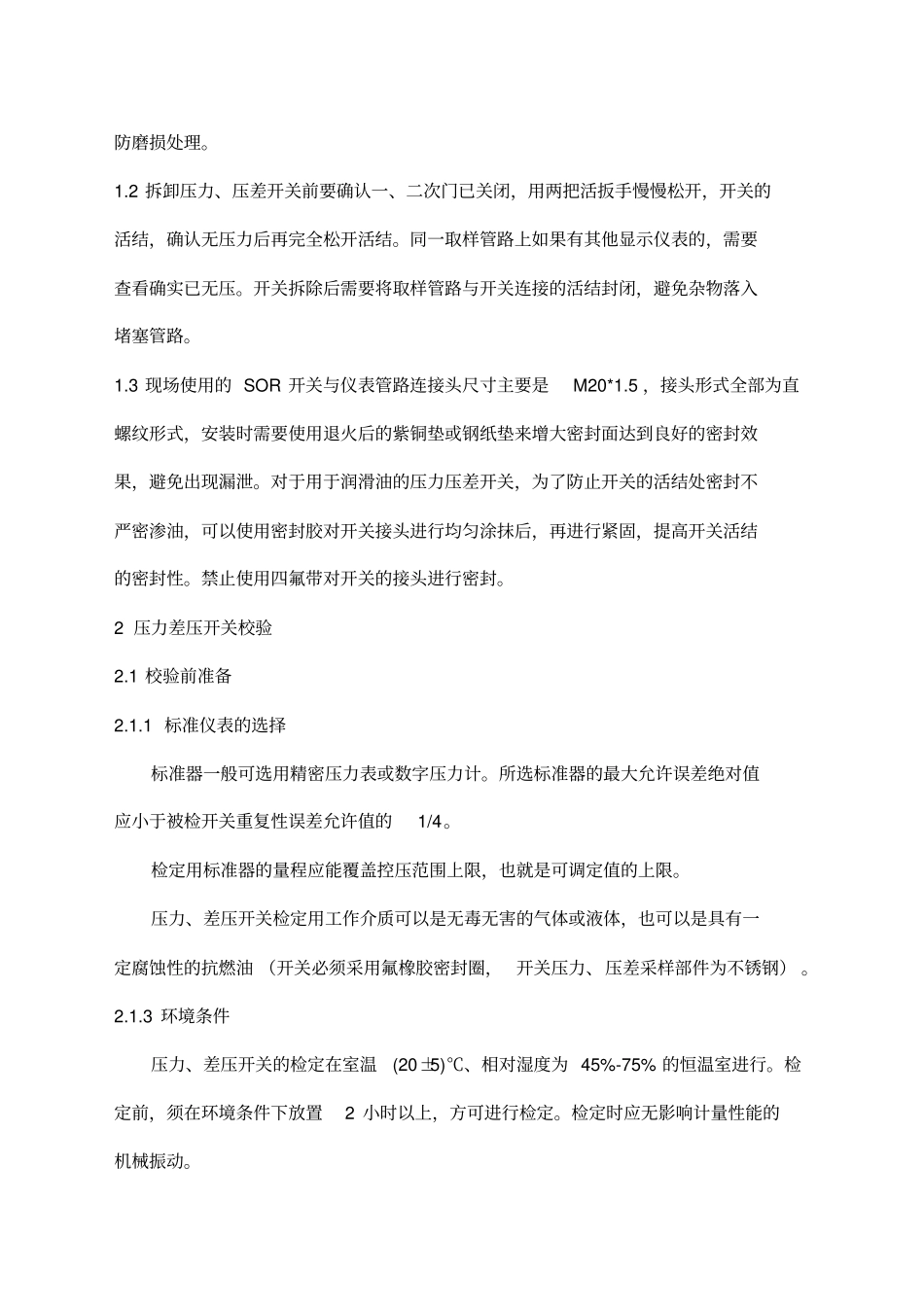

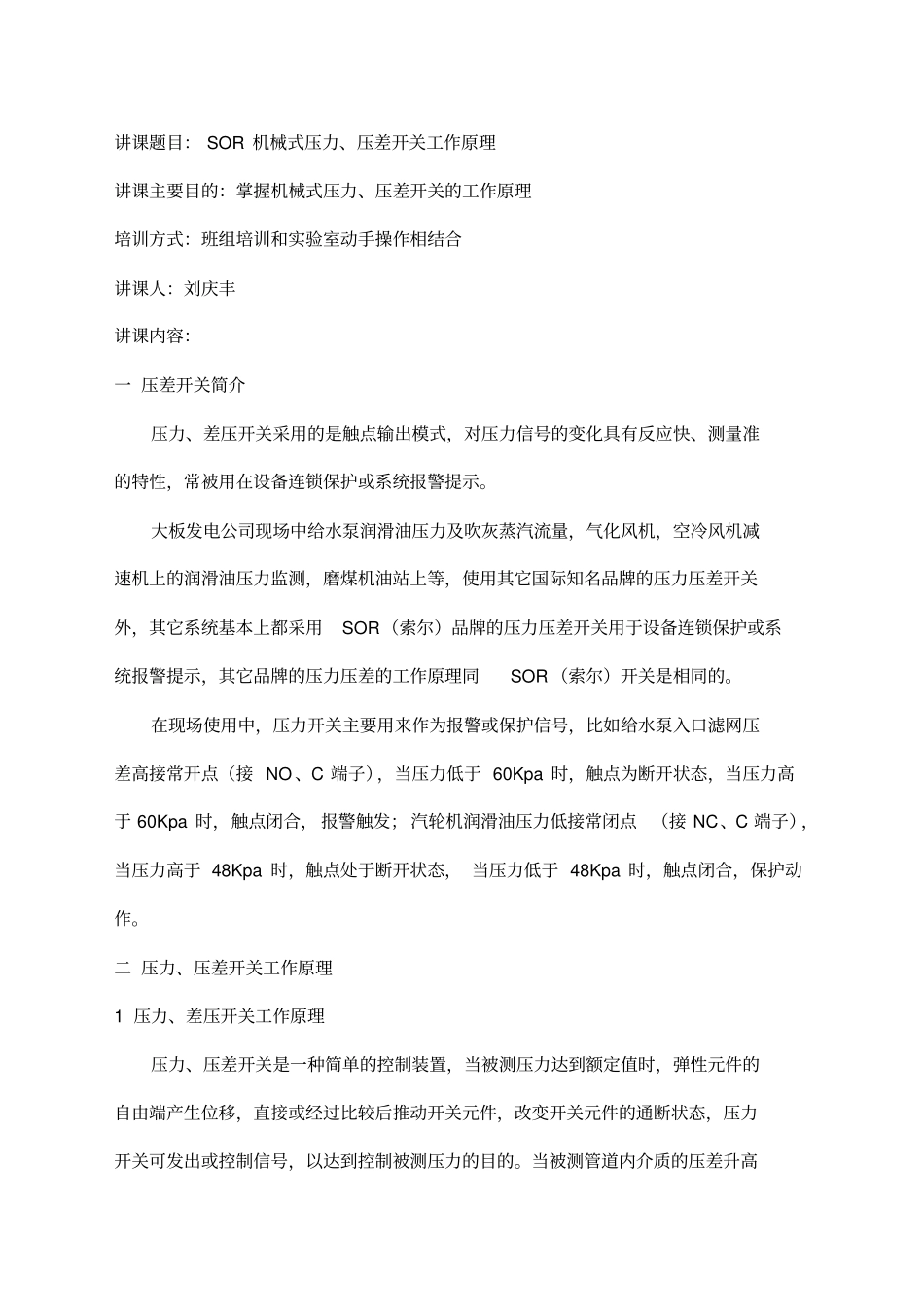

讲课题目：SOR机械式压力、压差开关工作原理讲课主要目的：掌握机械式压力、压差开关的工作原理培训方式：班组培训和实验室动手操作相结合讲课人：刘庆丰讲课内容：一压差开关简介压力、差压开关采用的是触点输出模式，对压力信号的变化具有反应快、测量准的特性，常被用在设备连锁保护或系统报警提示。大板发电公司现场中给水泵润滑油压力及吹灰蒸汽流量，气化风机，空冷风机减速机上的润滑油压力监测，磨煤机油站上等，使用其它国际知名品牌的压力压差开关外，其它系统基本上都采用SOR（索尔）品牌的压力压差开关用于设备连锁保护或系统报警提示，其它品牌的压力压差的工作原理同SOR（索尔）开关是相同的。在现场使用中，压力开关主要用来作为报警或保护信号，比如给水泵入口滤网压差高接常开点（接NO、C端子），当压力低于60Kpa时，触点为断开状态，当压力高于60Kpa时，触点闭合，报警触发；汽轮机润滑油压力低接常闭点（接NC、C端子），当压力高于48Kpa时，触点处于断开状态，当压力低于48Kpa时，触点闭合，保护动作。二压力、压差开关工作原理1压力、差压开关工作原理压力、压差开关是一种简单的控制装置，当被测压力达到额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，压力开关可发出或控制信号，以达到控制被测压力的目的。当被测管道内介质的压差升高（或降低）而超过开关设定值时，开关内的弹性元件立即动作，使压力、差压开关内的微动开关触点接通或断开发出报警或保护信号；当系统内的压力回到设备的安全压力范围时，开关内的弹性元件立即复位，使开关内的触点接通或断开，报警或保护信号消失。2压力、差压开关内部结构压力开关构成主要有压力传感元件、设定值调节螺母、电子开关元件，压力开关分为单刀双掷（SPDT）和双刀双掷（DPDT），SPDT型开关有两对节点（常开和常闭），DPDT型开关有四对节点（两对常开和两对常闭）。取压接口：英制1/4NPT开关顶针及弹簧开关内部微动开关开关压力定值标尺铭牌三压力、差压开关校验1压力、差压开关拆装工艺1.1大板发电公司使用的压力、差压开关传输的大部分为弱电信号，DCS或PLC输入信号采样电压等级为48VDC、24VDC，为了防止DCS或PLC信号线接地烧毁卡件或导致端子板的保险丝熔断，拆除开关接线时，需要先用绝缘胶带对接线线头进行包扎进行绝缘处理，并将接线做好标记后才能将信号线抽出，同时要将裸露的信号线进行防磨损处理。1.2拆卸压力、压差开关前要确认一、二次门已关闭，用两把活扳手慢慢松开，开关的活结，确认无压力后再完全松开活结。同一取样管路上如果有其他显示仪表的，需要查看确实已无压。开关拆除后需要将取样管路与开关连接的活结封闭，避免杂物落入堵塞管路。1.3现场使用的SOR开关与仪表管路连接头尺寸主要是M20*1.5，接头形式全部为直螺纹形式，安装时需要使用退火后的紫铜垫或钢纸垫来增大密封面达到良好的密封效果，避免出现漏泄。对于用于润滑油的压力压差开关，为了防止开关的活结处密封不严密渗油，可以使用密封胶对开关接头进行均匀涂抹后，再进行紧固，提高开关活结的密封性。禁止使用四氟带对开关的接头进行密封。2压力差压开关校验2.1校验前准备2.1.1标准仪表的选择标准器一般可选用精密压力表或数字压力计。所选标准器的最大允许误差绝对值应小于被检开关重复性误差允许值的1/4。检定用标准器的量程应能覆盖控压范围上限，也就是可调定值的上限。压力、差压开关检定用工作介质可以是无毒无害的气体或液体，也可以是具有一定腐蚀性的抗燃油（开关必须采用氟橡胶密封圈，开关压力、压差采样部件为不锈钢）。2.1.3环境条件压力、差压开关的检定在室温(20±5)℃、相对湿度为45%-75%的恒温室进行。检定前，须在环境条件下放置2小时以上，方可进行检定。检定时应无影响计量性能的机械振动。2.1.4外观检查压力、压差开关应确保外观和内部无损，不应该影响仪表的正常使用和测量，如发现仪表内部结构严重破损，变形和腐蚀，经修整后校验，仍达不到仪表规定的精度范围，应该将次开关封存禁用并张贴相应标签，并记录在案。2.1.5将被检压力压差开关、标准仪表与校...
