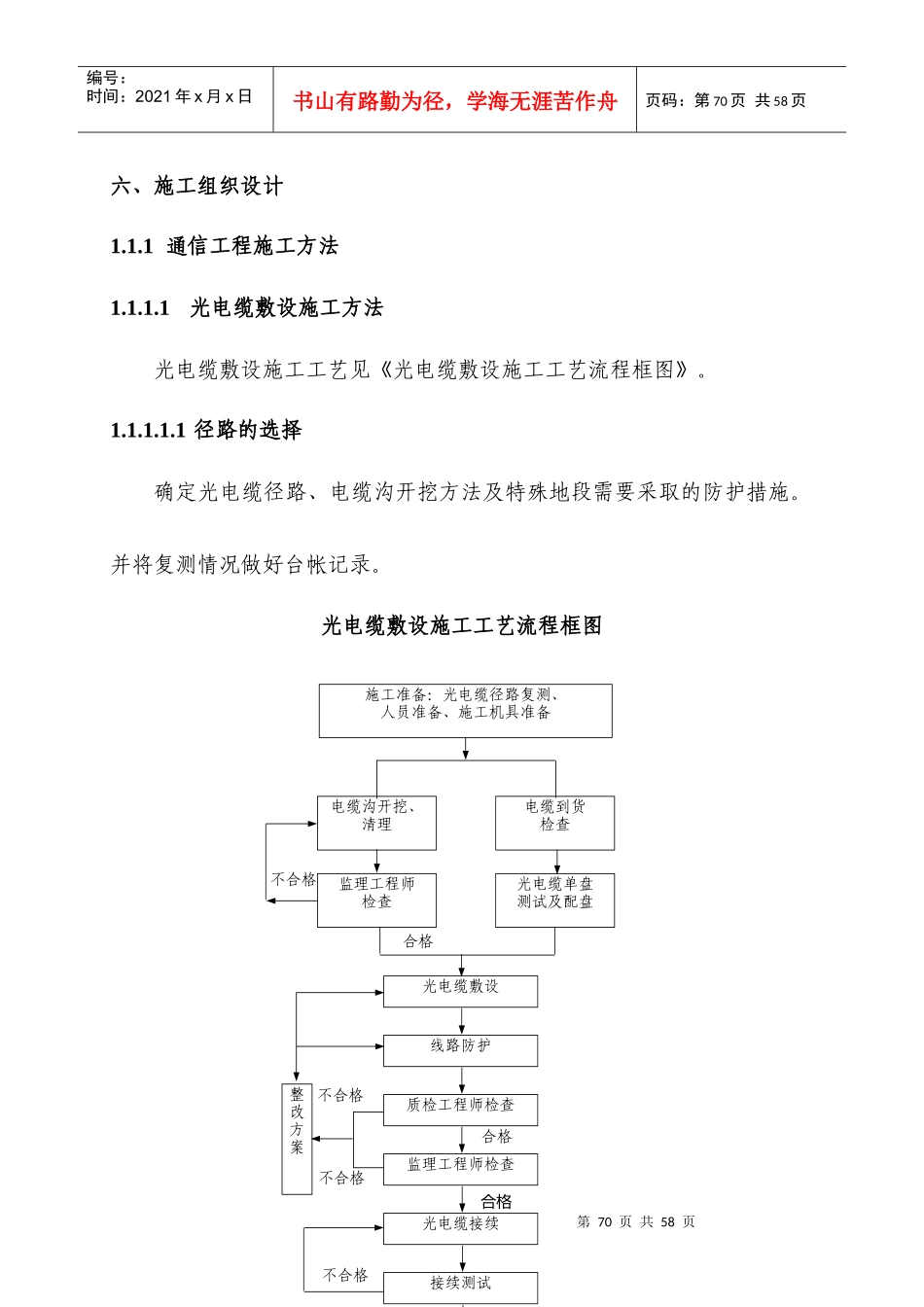

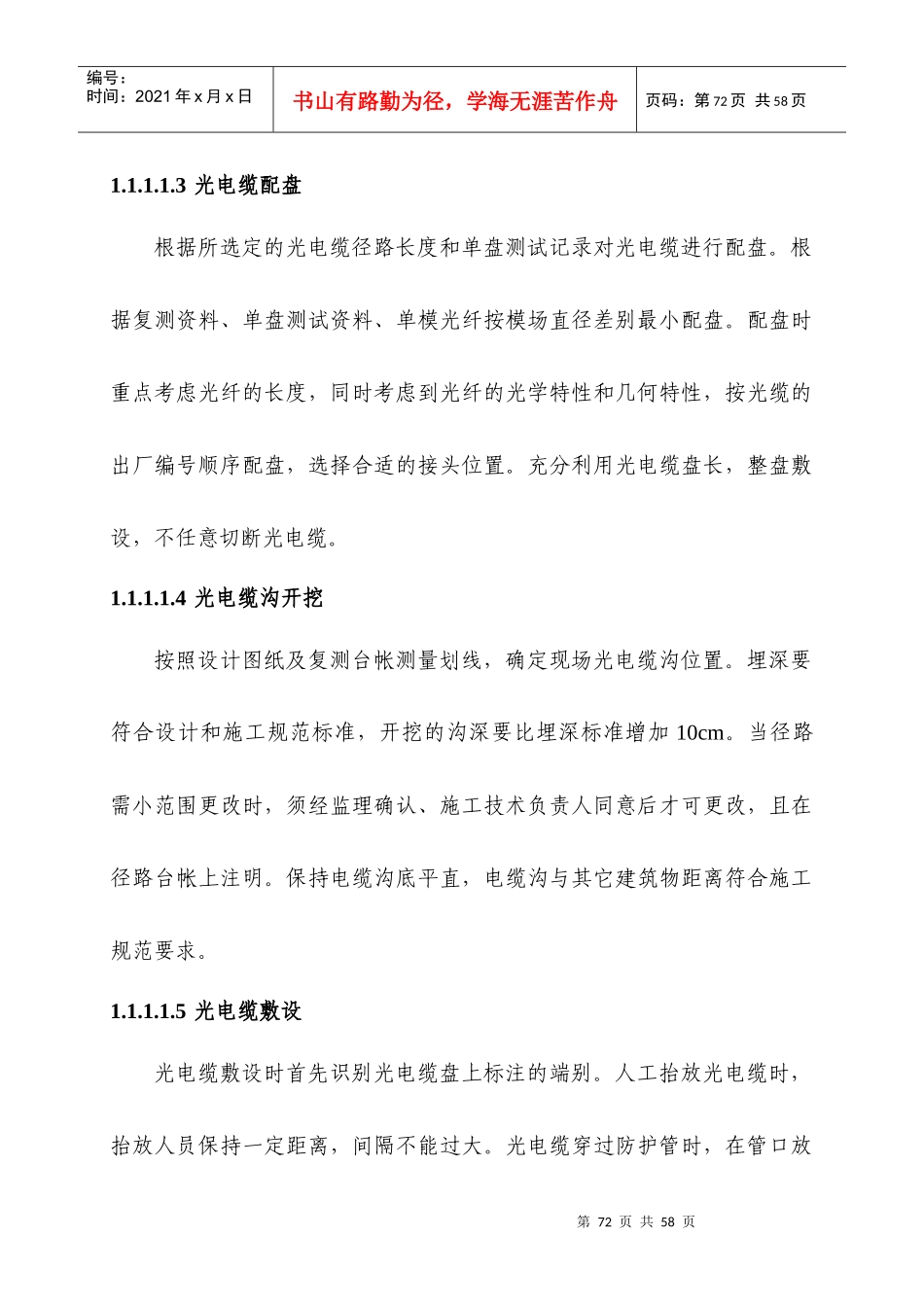

第70页共58页监理工程师检查电缆沟开挖、清理光电缆单盘测试及配盘光电缆敷设线路防护质检工程师检查监理工程师检查光电缆接续接续测试整改方案合格不合格合格合格施工准备：光电缆径路复测、人员准备、施工机具准备电缆到货检查不合格不合格合格不合格编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第70页共58页六、施工组织设计1.1.1通信工程施工方法1.1.1.1光电缆敷设施工方法光电缆敷设施工工艺见《光电缆敷设施工工艺流程框图》。1.1.1.1.1径路的选择确定光电缆径路、电缆沟开挖方法及特殊地段需要采取的防护措施。并将复测情况做好台帐记录。光电缆敷设施工工艺流程框图第71页共58页第70页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第71页共58页1.1.1.1.2单盘测试光电缆到货后，对光电缆单盘进行检验。光缆测试结果以书面形式报送建设单位和监理单位，并交项目部技术部保管，同时记录下光缆的出厂编号、盘长，以备光缆配盘使用。电缆单盘测试包括绝缘、环阻及不平衡电阻、耐压、电容耦合值K1、e1、e2等。测试电容耦合值时要注意电缆四芯组的线色要和测试线夹的颜色一一对应。第72页共58页第71页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第72页共58页1.1.1.1.3光电缆配盘根据所选定的光电缆径路长度和单盘测试记录对光电缆进行配盘。根据复测资料、单盘测试资料、单模光纤按模场直径差别最小配盘。配盘时重点考虑光纤的长度，同时考虑到光纤的光学特性和几何特性，按光缆的出厂编号顺序配盘，选择合适的接头位置。充分利用光电缆盘长，整盘敷设，不任意切断光电缆。1.1.1.1.4光电缆沟开挖按照设计图纸及复测台帐测量划线，确定现场光电缆沟位置。埋深要符合设计和施工规范标准，开挖的沟深要比埋深标准增加10cm。当径路需小范围更改时，须经监理确认、施工技术负责人同意后才可更改，且在径路台帐上注明。保持电缆沟底平直，电缆沟与其它建筑物距离符合施工规范要求。1.1.1.1.5光电缆敷设光电缆敷设时首先识别光电缆盘上标注的端别。人工抬放光电缆时，抬放人员保持一定距离，间隔不能过大。光电缆穿过防护管时，在管口放第73页共58页第72页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第73页共58页防护环或做喇叭口，并涂抹润滑剂，避免损伤光电缆外护套；当光缆和电缆同沟敷设时，先敷设电缆，后敷设光缆，在沟中平行排列，不允许出现重叠交叉和扭绞。1.1.1.1.6光电缆沟回填光电缆敷设入沟后，先排缆，回填0.2m细土覆盖光电缆，待确认光电缆良好后，再全部回填；回填时填满整平，并将多余土填至沟上。1.1.1.1.7光缆接续用剥纤钳除去光纤上的涂覆层露出裸纤，用酒精棉将光纤擦拭干净后将热缩管套好后，用光纤切割刀制作光纤端面，端面的倾斜度要小于0.5度，然后放入融接机进行熔接。测试采用近端环回远端测试法（用OTDR）实时监测，熔接合格后光纤的接续部位立即进行抗拉试验和热缩加强处理。光缆引入机房时要做电气断开处理，方法是换接室内光缆或将室外光加强芯、金属护套与室内光缆断开，在断开或连接处做绝缘节或绝缘接头处理。第74页共58页第73页共58页合格不合格合格合格设备采购走线架制作设备运输到位站场房建调查设备安装设备配线设备连接全程统调加电调试开箱检验监理检查不合格监理检查不合格编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第74页共58页1.1.1.1.8电缆接续电缆接续前，确认电缆端别正确并进行电缆测试，确认电缆内所有芯线无断线、混线及接地障碍，绝缘良好；在分歧头、加感头接续前，对尾巴电缆、加感元件等首先进行特性测试工作。按接头盒的操作步骤说明分步将接头盒组装紧固，并进行防腐处理，按设计要求进行接头防护。1.1.1.2通信设备安装施工方法通信设备安装施工工艺见《通信设备安装施工工艺流程框图》。通信设备安装施工工艺流程框图第75页共58页第74页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第75页共58页1.1.1.2.1设备开箱检查设备在开箱检查时，由监理工程师、厂方、和本投标人专业工程师...
