XXXX印刷电路板设计实验指导书VIP免费

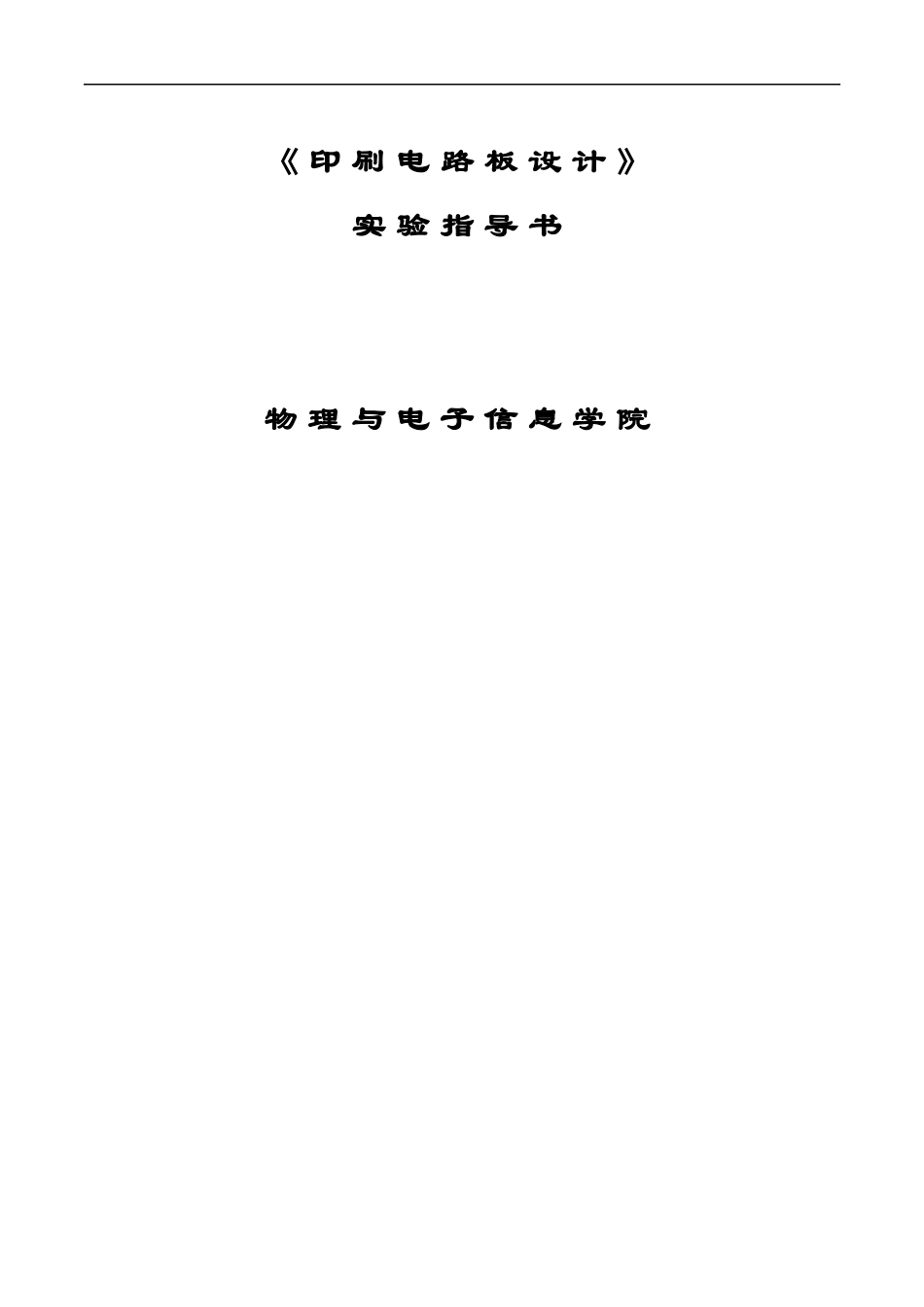

XXXX印刷电路板设计实验指导书_第1页
1/51

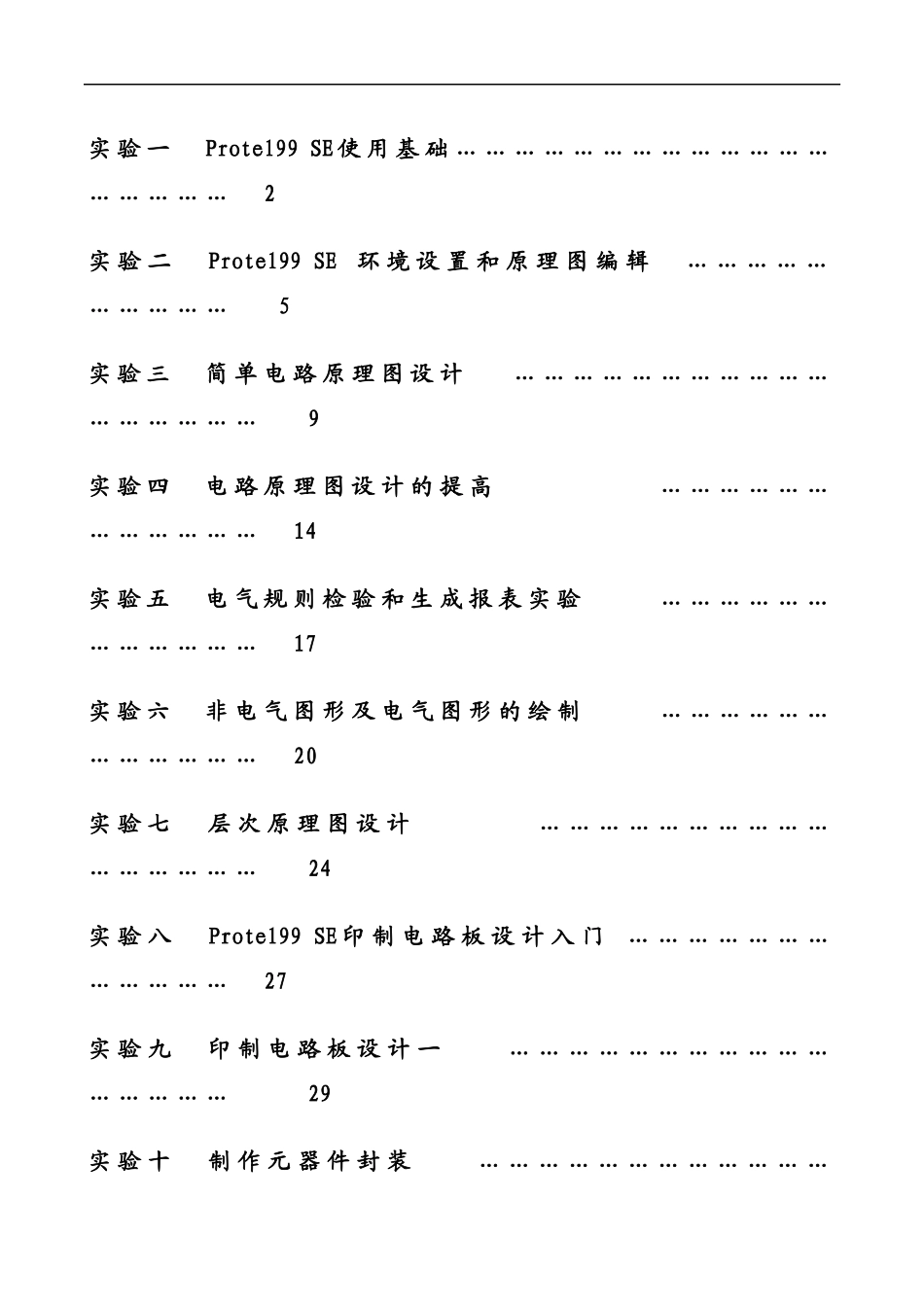

XXXX印刷电路板设计实验指导书_第2页
2/51

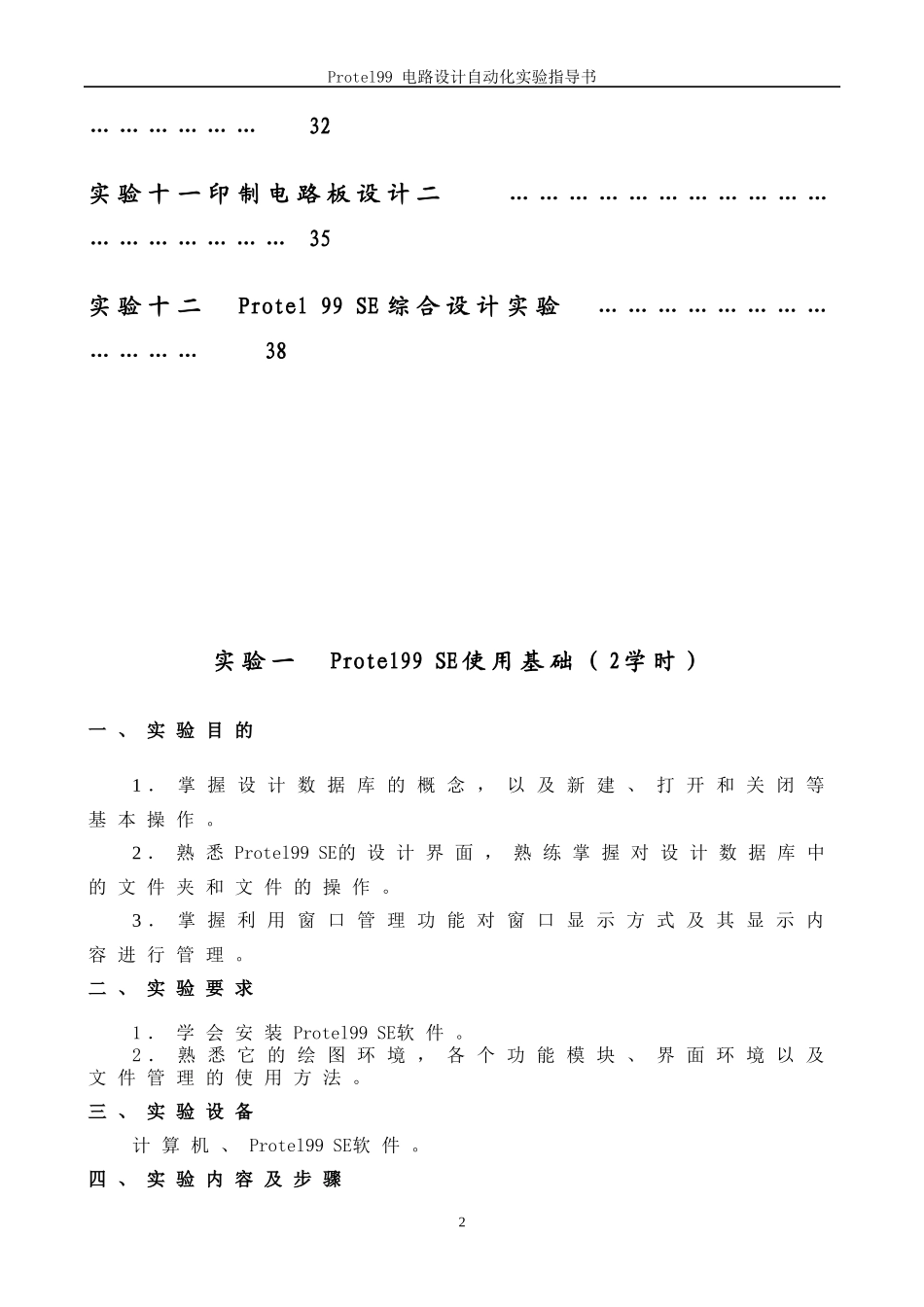

XXXX印刷电路板设计实验指导书_第3页
3/51
《印刷电路板设计》实验指导书物理与电子信息学院实验一Protel99SE使用基础………………………………………………2实验二Protel99SE环境设置和原理图编辑…………………………5实验三简单电路原理图设计……………………………………………9实验四电路原理图设计的提高………………………………14实验五电气规则检验和生成报表实验………………………………17实验六非电气图形及电气图形的绘制………………………………20实验七层次原理图设计…………………………………………24实验八Protel99SE印制电路板设计入门………………………………27实验九印制电路板设计一…………………………………………29实验十制作元器件封装………………………………Protel99电路设计自动化实验指导书………………32实验十一印制电路板设计二………………………………………………35实验十二Protel99SE综合设计实验………………………………38实验一Protel99SE使用基础(2学时)一、实验目的1.掌握设计数据库的概念,以及新建、打开和关闭等基本操作。2.熟悉Protel99SE的设计界面,熟练掌握对设计数据库中的文件夹和文件的操作。3.掌握利用窗口管理功能对窗口显示方式及其显示内容进行管理。二、实验要求1.学会安装Protel99SE软件。2.熟悉它的绘图环境,各个功能模块、界面环境以及文件管理的使用方法。三、实验设备计算机、Protel99SE软件。四、实验内容及步骤2Protel99电路设计自动化实验指导书(一)实验内容1.熟悉Protel99SE的运行环境,包括所用的机器的硬件与软件环境。2.学习使用Protel99SE,包括进入Protel99SE主程序、菜单操作、工具拦操作及退出等基本操作。3.熟悉Protel99SE的绘图环境、各个功能模块、界面环境、文件管理等。(二)实验步骤1.启动Windows98/2000操作环境。2.打开目录:“C:\ProgramFiles\DesignExplorer99SE\Client99SE.exe”,执行Protel99SE应用程序,启动Protel99SE。3.创建一个新的设计数据库文件步骤:①【File】|【New】②单击Browse按钮,选择文件的保存位置,确定新建设计数据库的名称,一般Protel99SE默认的文件名为“Mydesign.ddb”。③单击【OK】就可以创建一个新的设计数据库文件。图1新建设计数据库3Protel99电路设计自动化实验指导书4.启动原理图编辑器步骤:①【File】|【New】。②单击标有SchematicDocument的图标【OK】或直接双击。③单击Explore下的Sheet1文件或直接双击工作窗口中的Sheet1图标。5.启动印制电路板编辑器步骤:①【File】|【New】。②单击标有PCBDocument的图标【OK】或直接双击。③单击Explore下的PCB1文件或直接双击工作窗口中的PCB1图标。6.不同编辑器之间的切换方法:用鼠标单击工作窗口上已打开的标签或者先新建相应的文件,然后双击该文件也可以打开相应的编辑器。7.导入、导出文件步骤:①向设计数据库中导入外部文档【File】|【Import】。②向设计数据库外导出文档【File】|【Export】。4实例练习:1.启动Protel99SE,在E盘新建名为Exam的文件夹,并在文件夹中新建名为Ex1.ddb的设计数据库文件。2.在上题数据库中新建一个名为poweramp(功率放大器电路)的原理图文件(SchematicDocument)、一个名为poweramp的印刷电路板文件(PCBDocument),并打开。然后将poweramp.SCH,poweramp.PCB导出到桌面上。3.选择适当的菜单命令,将上题打开的文件窗口进行水平分割、垂直分割及平铺。4.在Exam的文件夹中新建名为Ex2.ddb的设计数据库文件,文件类型WindowsFileSystem。5.在Exam的文件夹中新建名为Ex3.ddb的设计数据库文件,文件类型MSAccessDatabase,观察WindowsFileSystem及MSAccessDatabase两种类型的区别。6.在Exam的文件夹中新建名为Ex4.ddb的设计数据库文件,将步骤2中的poweramp.SCH和poweramp.PCB导入。Protel99电路设计自动化实验指导书实验二Protel99SE环境设置和原理图编辑(2学时)一、实验目的1.掌握电路原理图的设计步骤。2.掌握Protel99SE电路原理图设计工具,图纸设置的方法。3.掌握设置网格、电气节点和光标的方法。4.掌握装载元器件库,放置、编辑和调整元器件的方法。二、实验要...
