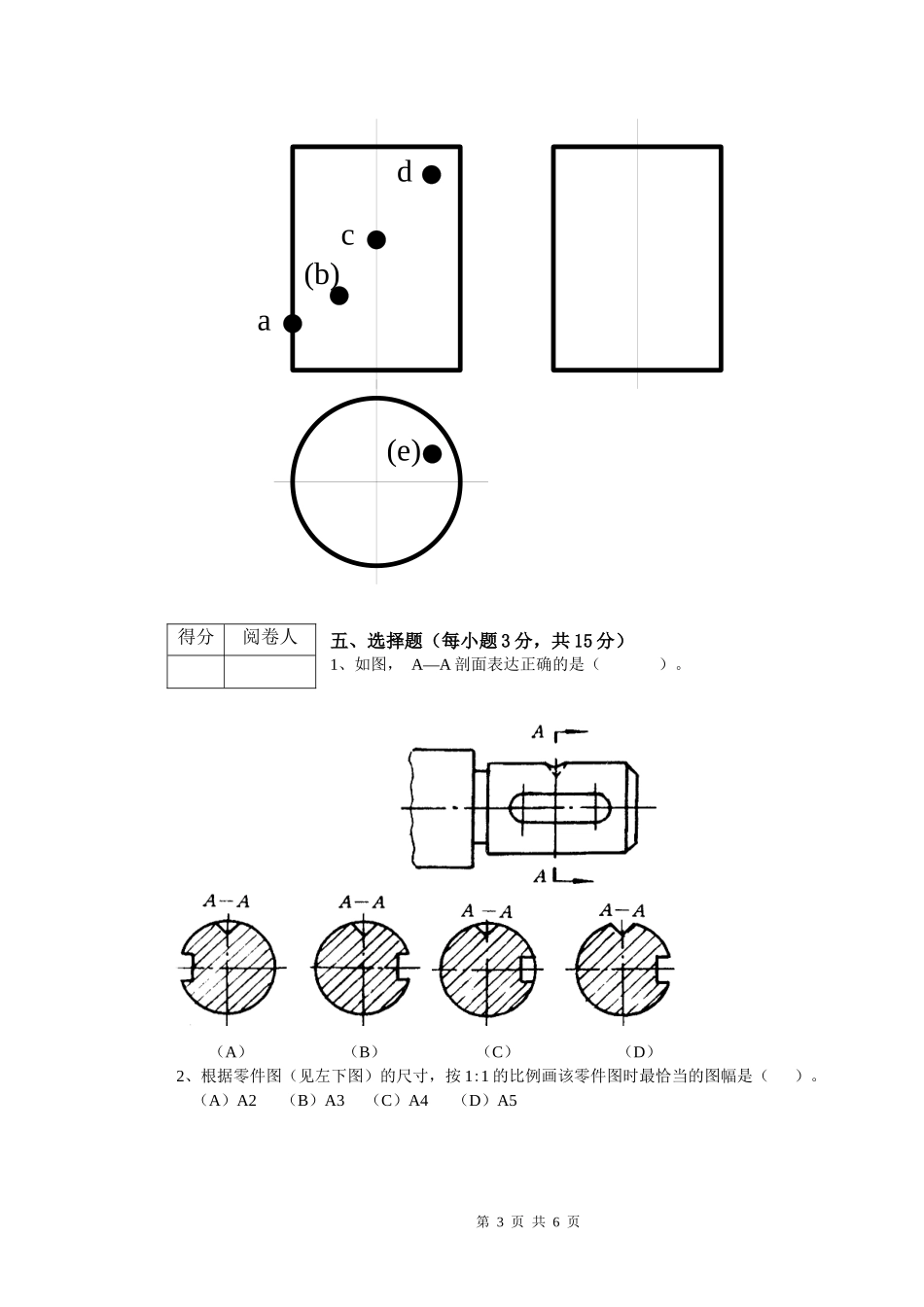

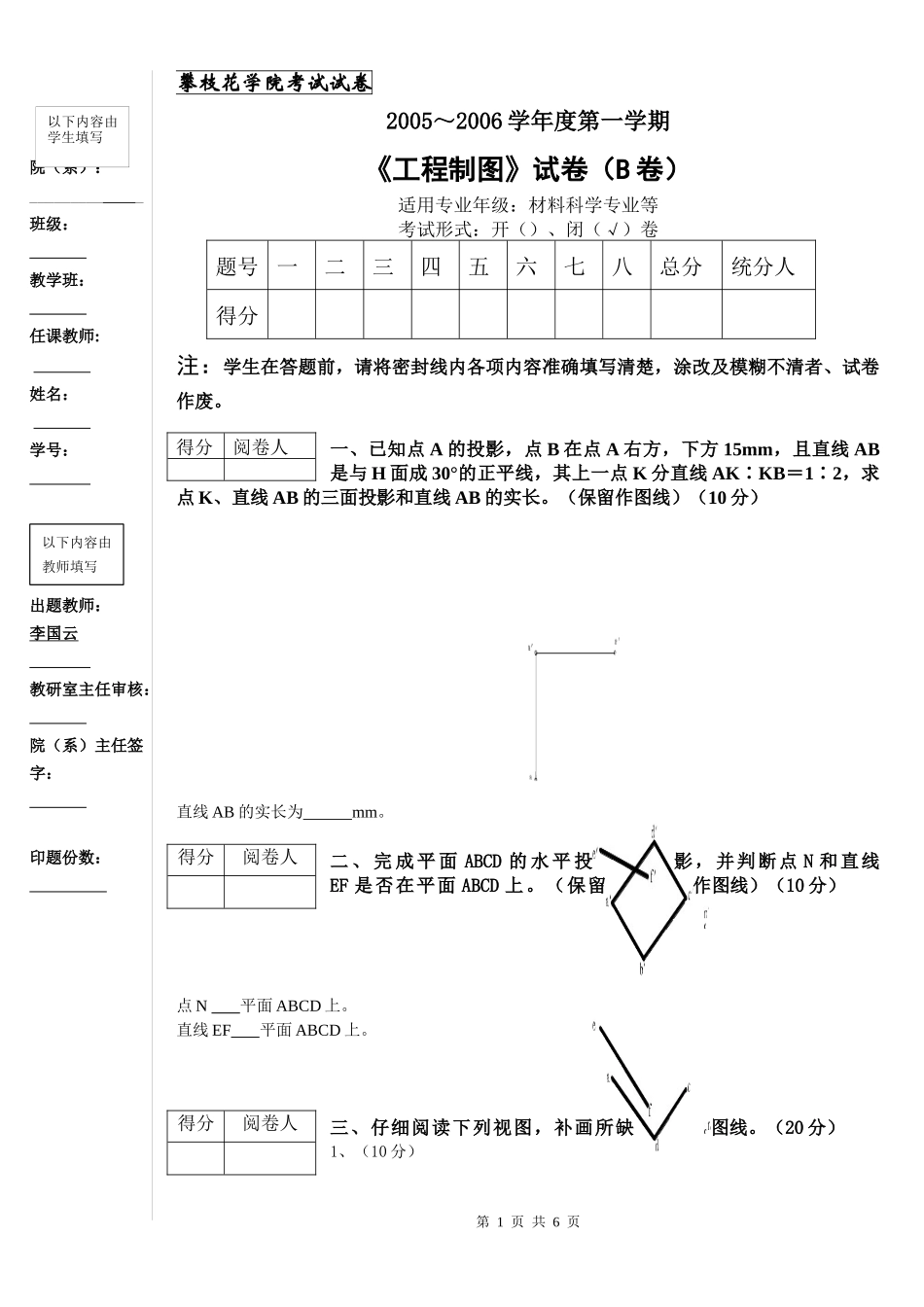

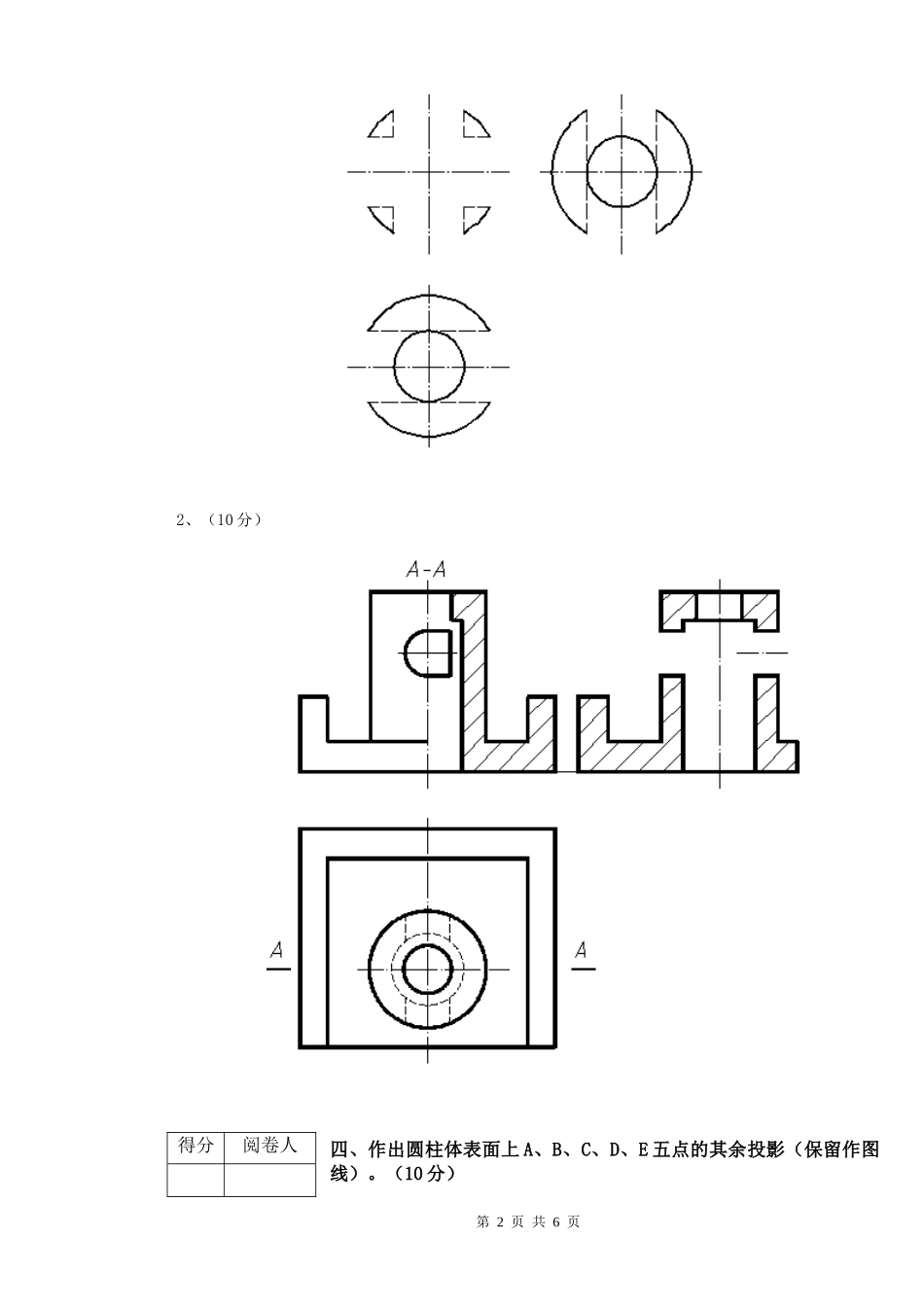

攀枝花学院考试试卷2005～2006学年度第一学期《工程制图》试卷（B卷）适用专业年级：材料科学专业等考试形式：开（）、闭（√）卷题号一二三四五六七八总分统分人得分注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。一、已知点A的投影，点B在点A右方，下方15mm，且直线AB是与H面成30°的正平线，其上一点K分直线AK∶KB＝1∶2，求点K、直线AB的三面投影和直线AB的实长。（保留作图线）（10分）直线AB的实长为mm。二、完成平面ABCD的水平投影，并判断点N和直线EF是否在平面ABCD上。（保留作图线）（10分）点N平面ABCD上。直线EF平面ABCD上。三、仔细阅读下列视图，补画所缺图线。（20分）1、（10分）第1页共6页院（系）：__________班级：教学班：任课教师:姓名：学号：出题教师：李国云教研室主任审核：院（系）主任签字：印题份数：以下内容由学生填写以下内容由教师填写得分阅卷人得分阅卷人得分阅卷人2、（10分）四、作出圆柱体表面上A、B、C、D、E五点的其余投影（保留作图线）。（10分）第2页共6页得分阅卷人(b)(e)dca五、选择题（每小题3分，共15分）1、如图，A—A剖面表达正确的是（）。（A）（B）（C）（D）2、根据零件图（见左下图）的尺寸，按1:1的比例画该零件图时最恰当的图幅是（）。（A）A2（B）A3（C）A4（D）A5第3页共6页得分阅卷人2题图3题图3、仔细阅读右上图，它表达的是（）的三视图。（A）（B）（C）4、下列A-A剖视图正确的是（）。5、仔细分析主视图，它的俯视图应是（）。（）（A）（B）（C）第4页共6页六、补画图中所缺的图线，然后标注尺寸（尺寸数值按1∶1从图中量取，取整数）（注：主视图为半剖视图，左视图为全剖视图）（20分）七、阅读装配图（见下图）后，完成下列各题。（15分）1、填空（每空1分，共8分）该装配图的名称是（），它由（）种零件共（）个零件装配而成；其中属于标准件的零件序号是（），螺钉5连接件4和（），件14与件7采用（）连接，φ10H7/n6是（件）和（件）之间的配合。2、该装配图的比例是多少？图号是多少？（4分）3、装配图中B—B剖面图表达了那几个零件之间的装配连接关系？请将它们写入装配图中B—B（件、、、）处。（3分）第5页共6页得分阅卷人得分阅卷人七题图
