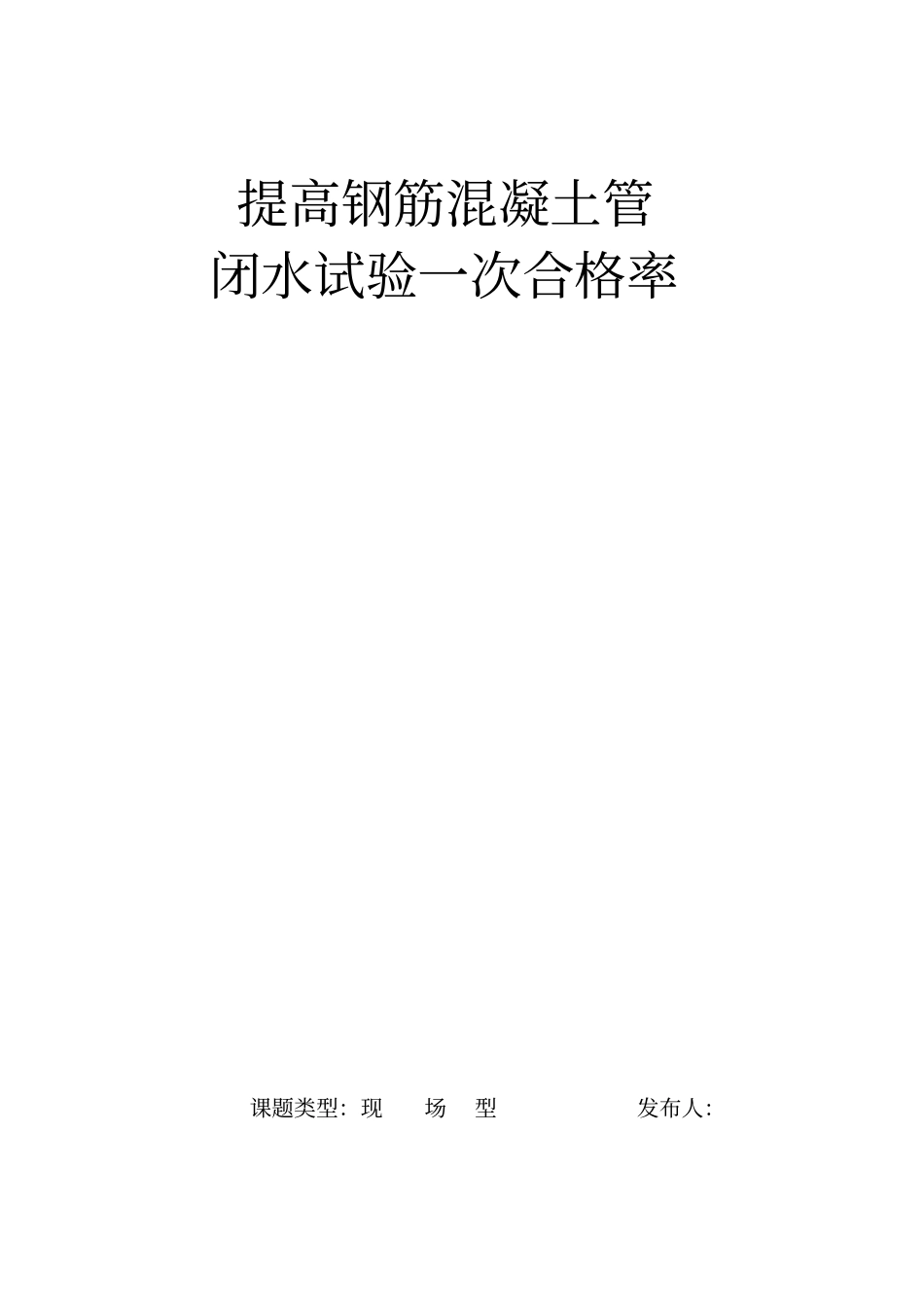

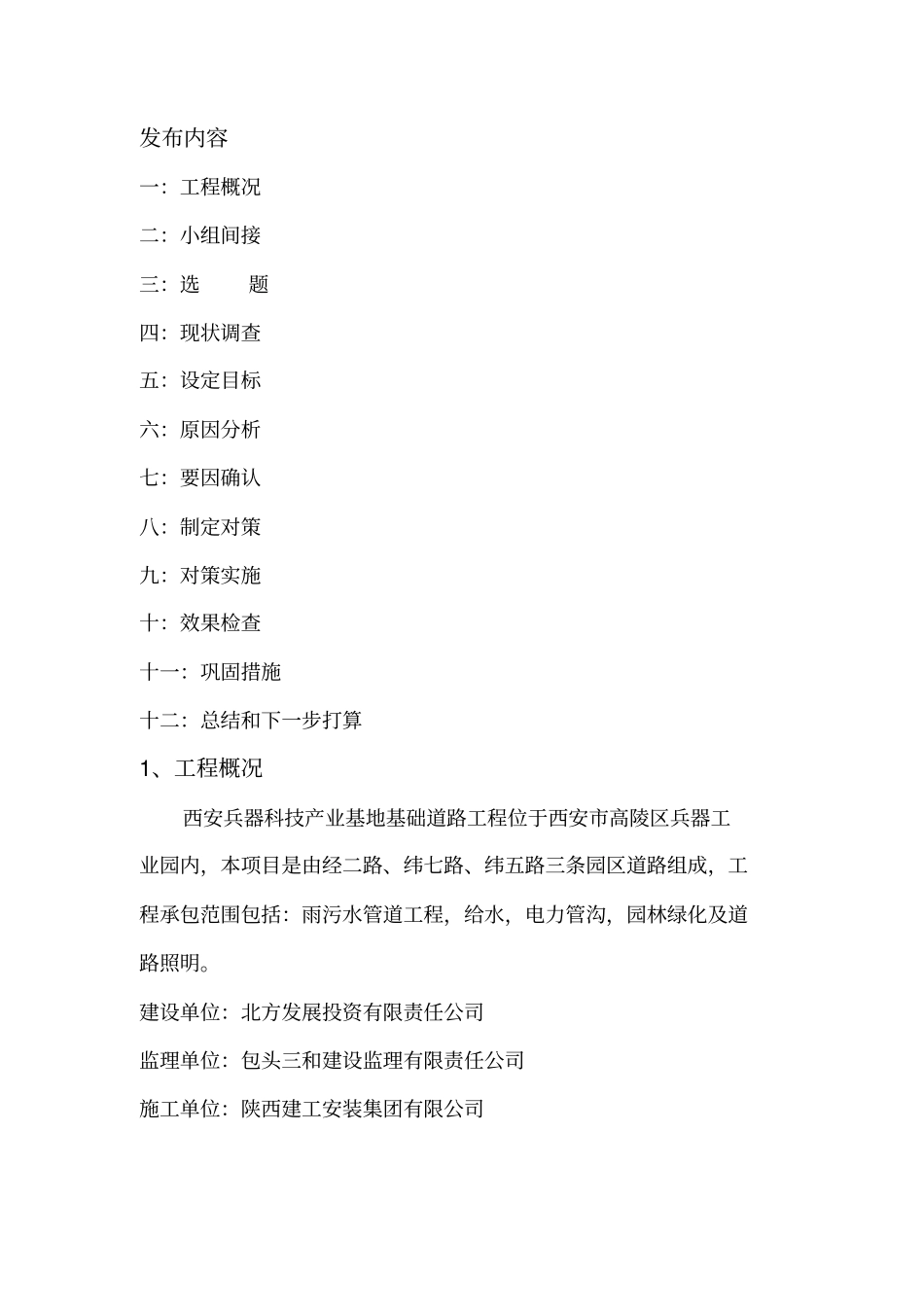

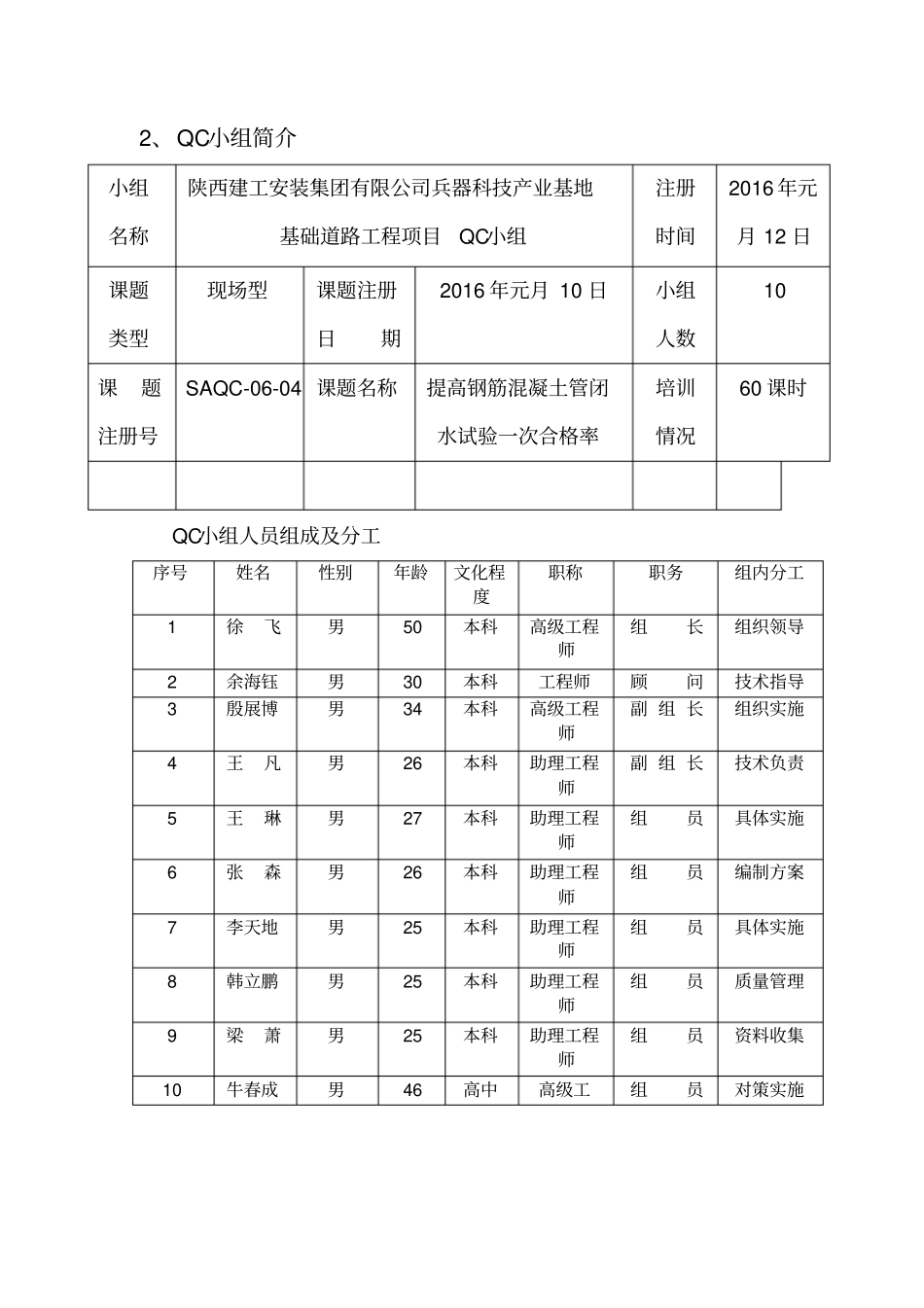

提高钢筋混凝土管闭水试验一次合格率课题类型：现场型发布人：发布内容一：工程概况二：小组间接三：选题四：现状调查五：设定目标六：原因分析七：要因确认八：制定对策九：对策实施十：效果检查十一：巩固措施十二：总结和下一步打算1、工程概况西安兵器科技产业基地基础道路工程位于西安市高陵区兵器工业园内，本项目是由经二路、纬七路、纬五路三条园区道路组成，工程承包范围包括：雨污水管道工程，给水，电力管沟，园林绿化及道路照明。建设单位：北方发展投资有限责任公司监理单位：包头三和建设监理有限责任公司施工单位：陕西建工安装集团有限公司2、QC小组简介小组名称陕西建工安装集团有限公司兵器科技产业基地基础道路工程项目QC小组注册时间2016年元月12日课题类型现场型课题注册日期2016年元月10日小组人数10课题注册号SAQC-06-04课题名称提高钢筋混凝土管闭水试验一次合格率培训情况60课时QC小组人员组成及分工序号姓名性别年龄文化程度职称职务组内分工1徐飞男50本科高级工程师组长组织领导2余海钰男30本科工程师顾问技术指导3殷展博男34本科高级工程师副组长组织实施4王凡男26本科助理工程师副组长技术负责5王琳男27本科助理工程师组员具体实施6张森男26本科助理工程师组员编制方案7李天地男25本科助理工程师组员具体实施8韩立鹏男25本科助理工程师组员质量管理9梁萧男25本科助理工程师组员资料收集10牛春成男46高中高级工组员对策实施QC小组活动计划按照2015年10月至2016年元月依次进行3、选题理由一：质量控制难度高水泥承插管，闭水试验一直以来都是施工要点、难点，更是监理、建设单位最关注试验点。二：水泥管道数量众多本工程雨污水管道均为水泥排水管，承插连接，管径D300-D800mm。三：现场返工率高本工程施工现场横跨秋冬两季，气候条件影响大，现场返工率高。4、现状调查2015年10月15日西安兵器科技产业基地基础道路工程项目部QC小组召开关于“提高水泥排水管闭水试验一次合格率”专题会议，对雨污水管道工程中抽取了25个井及200根管材，进行抽样调查，分析实际情况发现了影响闭水试验合格率的不利因素。影响闭水试验合格率调查频数统计表序号检查项目频数累计频数频率(％)累计频数(％)1承插口渗水202044.444.42检查井漏水123226.771.13沉降缝漏水53711.182.24管体损伤3406.788.95堵头松动3436.795.66其他2454.4100合计45010203040506070809010005101520253035404550承插口渗水检查井漏水沉降缝漏水管体损伤堵头松动其他频率（百分比）频数（处）影响闭水试验合格率的问题44.471.182.288.995.6100根据统计的数据绘出影响闭水实验通过率的主要问题排列图如下以上所示我们知道了承插口渗水和检查井漏水是影响钢筋混凝土管闭水试验合格率的主要原因。5、活动目标根据现场收集数据进行统计分析，假设改进71.1％质量问题的情况下，一次合格率将提高到78.5%＋71.1%×（1-78.5%）=93.79％。本次QC小组活动目标确定一次闭水合格率达到92％，由此得出这样的目标是可以实现的。6、原因分析7、要因确认确认一、接口密封不严密确认方法确认内容确认标准确认人确认时间现场调查接口处密封水泥管道连接处，渗水面积及接缝抹灰梁萧2015年11月5日现场调查情况：接口处三角抹面有所脱落，接缝处有开裂现象。结论要因确认二、管道安装不规范确认方法确认内容确认标准确认人确认时间现场调查管道偏差管道铺设的允许偏差15mm，承插管纵向间隙允许范围1.5-5mm之间。张森2015年11月5日现场调查情况：经现场勘查测量，井间管道轴线偏差25mm，其中20根管道管口间间隙大于5mm。结论要因确认三、进场材料不合格确认方法确认内容确认标准确认人确认时间调查验证水泥承插管管体质量进场水泥管质量检测，闭水试验巡检管体漏水。王琳2015年11月5日现场调查情况：现场寻找具备资质的预制厂家，闭水试验后巡检管线，未发现管体上存在漏水现象。结论非要因确认四、技术交底不全面确认方法确认内容确认标准确认人确认时间现场调查现场技术交底砖砌井与管道的连接处密封处理现状，D400管道允许渗水量{25m3/24h?km},D600管道允许渗水量{30.6m3/24h?km}。韩立鹏2015年11月5日现场调查情况：管...
