东盟商服工程项目监理规划培训课件VIP免费

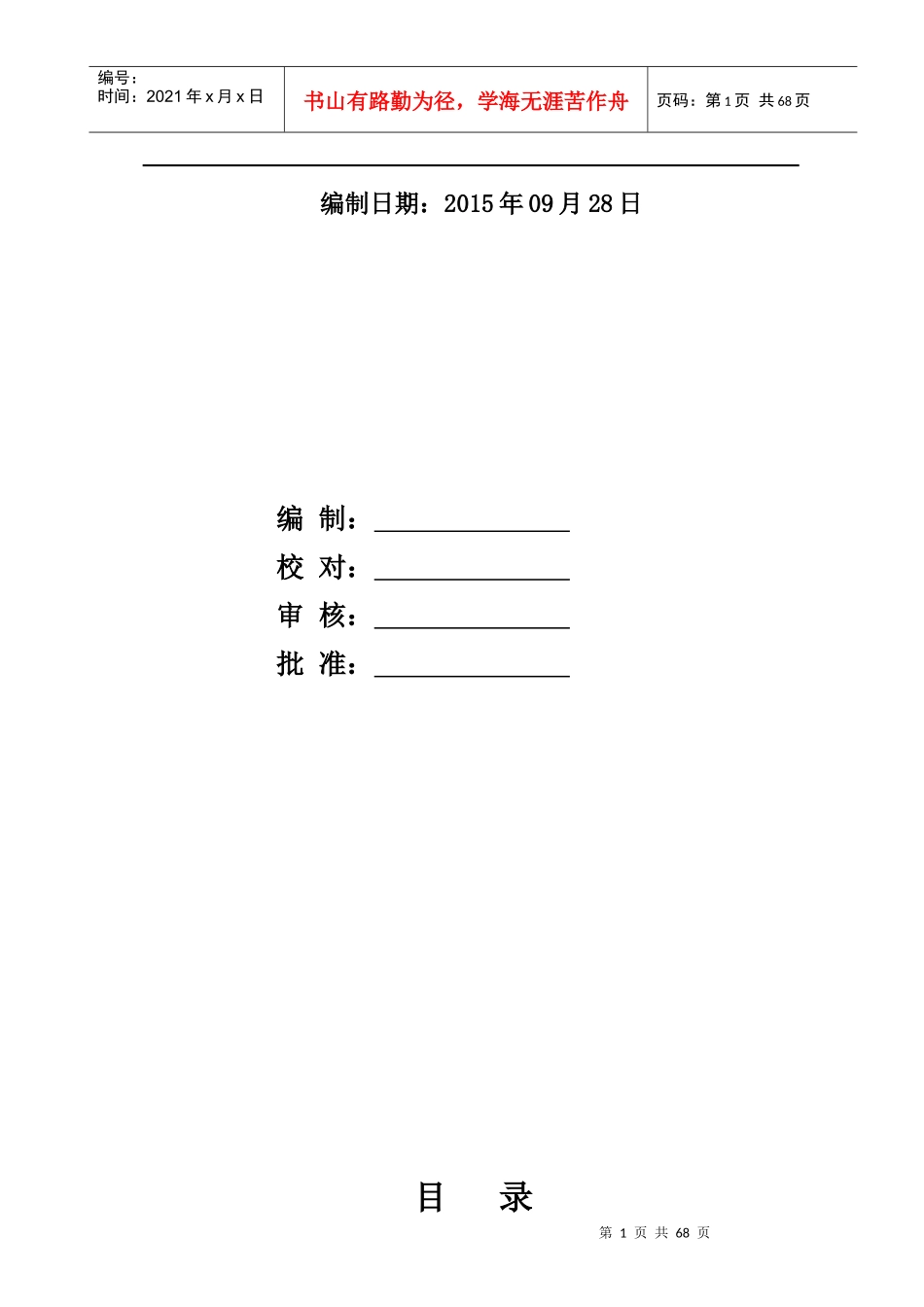

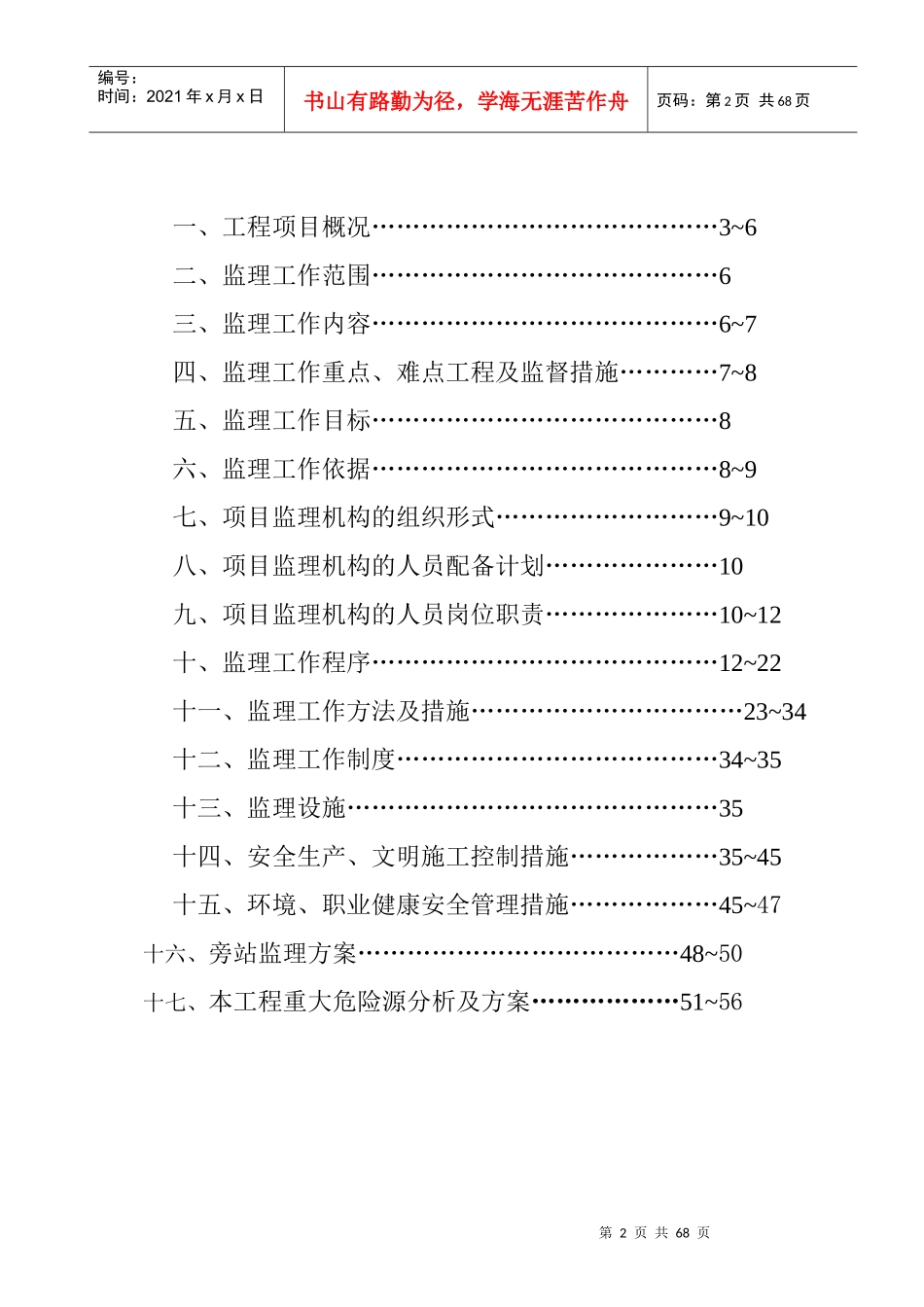

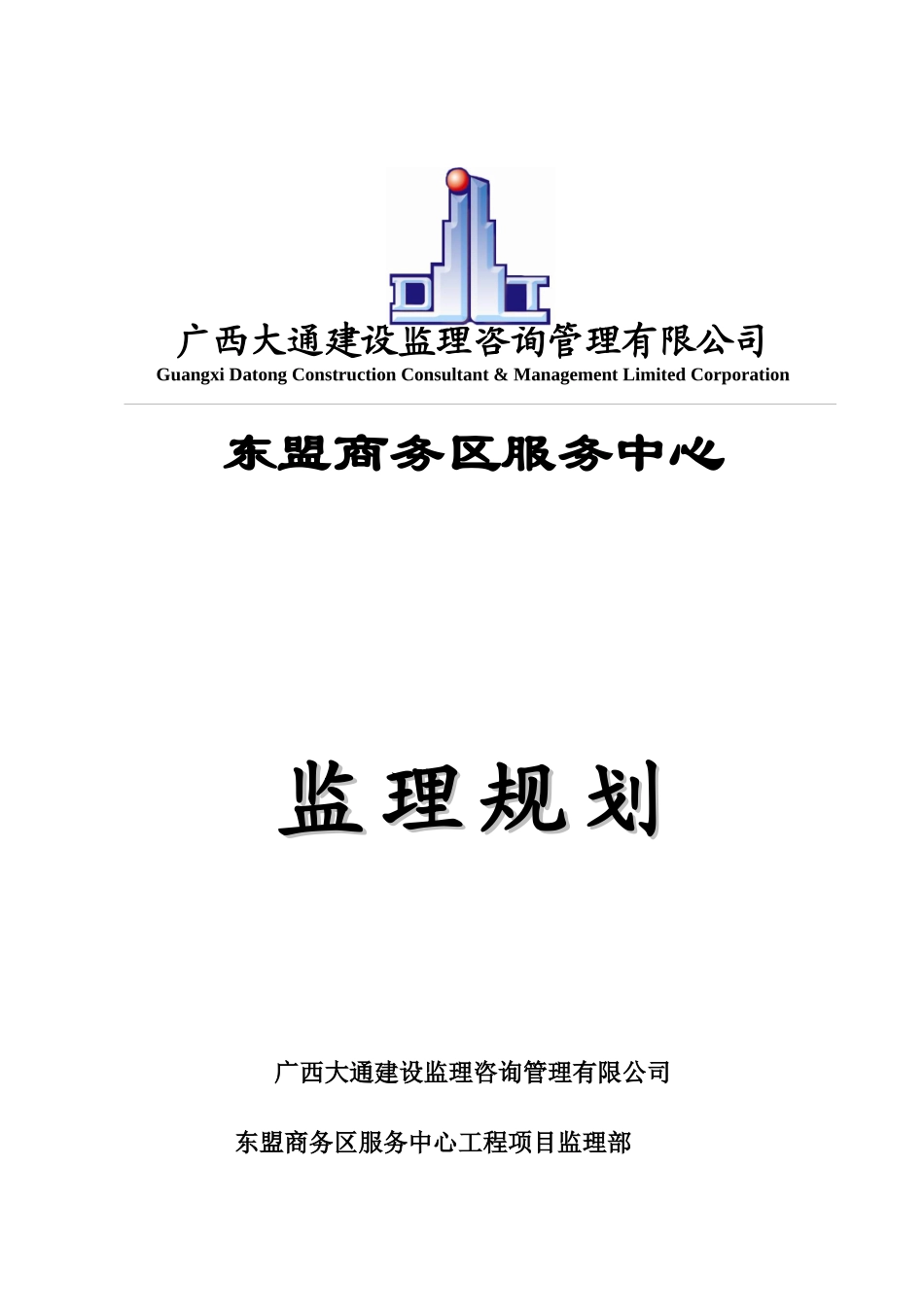

广西大通建设监理咨询管理有限公司GuangxiDatongConstructionConsultant&ManagementLimitedCorporation东盟商务区服务中心监理规划监理规划广西大通建设监理咨询管理有限公司东盟商务区服务中心工程项目监理部第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页编制日期：2015年09月28日编制：校对：审核：批准：目录第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页一、工程项目概况……………………………………3~6二、监理工作范围……………………………………6三、监理工作内容……………………………………6~7四、监理工作重点、难点工程及监督措施…………7~8五、监理工作目标……………………………………8六、监理工作依据……………………………………8~9七、项目监理机构的组织形式………………………9~10八、项目监理机构的人员配备计划…………………10九、项目监理机构的人员岗位职责…………………10~12十、监理工作程序……………………………………12~22十一、监理工作方法及措施……………………………23~34十二、监理工作制度…………………………………34~35十三、监理设施………………………………………35十四、安全生产、文明施工控制措施………………35~45十五、环境、职业健康安全管理措施………………45~47十六、旁站监理方案…………………………………48~50十七、本工程重大危险源分析及方案………………51~56第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页一、工程项目概况1、工程名称：东盟商务区服务中心2、建设地点：南宁市青秀区中柬路南面与中泰路西面交叉地块3、建筑面积：面积23455.3m2（已含地下室面积6597.9m2）4、1）工程结构与建筑概况：该工程为地上20层框架一抗震墙结构，房屋高度约79.29m，3层地下室，基础形式为筏形基础。结构的设计使用年限为50年，建筑结构安全等级为二级，抗震设防类别为丙类，抗震设防烈度为6度；抗震等级；框架三级，抗震墙三级；地基基础设计等级为甲级，人防抗力等级甲类核6级、常6级、防化等级丙级；设计耐火等级为一级；地下室防水等级为二级；3层地下室高为13.8米；底板，外墙混凝土标号为C35、P6;建筑层高：①-3F、-2F为4.5m，②-1F为4.8m，③1F为5.09m，④2F~4F为4.8m，⑤5F为5m，⑥6F为4.2m，⑦7F~20F为3.6m。混凝土等级：地下室墙、柱及筏板均为C35，主体柱为C30，梁、板、梯为C25（详见结构图）；节能设计主要措施：①建筑总平布置采用90°正南北朝向。②自然通风，平面设计开敞通透；③屋顶：采用挤塑型聚苯乙烯保温隔热板做保温隔热层；④外墙：采用200mm厚页岩烧结多孔砖。⑤外门窗：采用断热铝合金+热反射镀膜玻璃。⑥外遮阳：利用建筑造型局部水平和垂直遮阳。外墙装修采用干挂铝塑板及涂料，室内装饰采用内墙玻化砖。乳胶漆墙面，地板采用地砖及耐磨砖。天棚采用乳胶漆、烤漆铝扣板吊顶。屋面防水采用柔性防水层，合理使用年限为15年。地下室防水采用防水混凝土加外包防水做法。2）、水电消防通风安装概况：⑴本子项工程按建筑高度>50m的一类商第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页住楼进行消防给水设计。消防水源来自市政自来水和消防水池存水，市政自来水经室外给水环网供水。室内消火栓用水量为40L/s，室外消防用水量为30/s，火灾延续时间为2h。⑵、水泵房内设消火栓加压水泵两台（一用一备，互为备用）。该泵运行情况应显示于消防中心和水泵房的控制盘上。室内消火栓加压水泵启动方式：A、消火栓箱内的消防启动按钮启动B、消防控制室启动C、消防泵房就地启动消火栓加压水泵停泵方式：A、消防控制室停泵B、消防泵房就地停泵⑶、室内设专用消火栓给水管网，竖向供水分两个区。为保证消火栓栓口出水动压不超过0.5MPa，-1～4层消火栓采用减压稳压型消火栓。⑷、室外消火栓系统：室外消火栓采用地上式，型号SS150/65-1.0(改进型)。本系统设三套消防水泵接合器与室内消火栓给水管网相连。⑸、在...
