低压电气动力设备试验和试运行1VIP免费

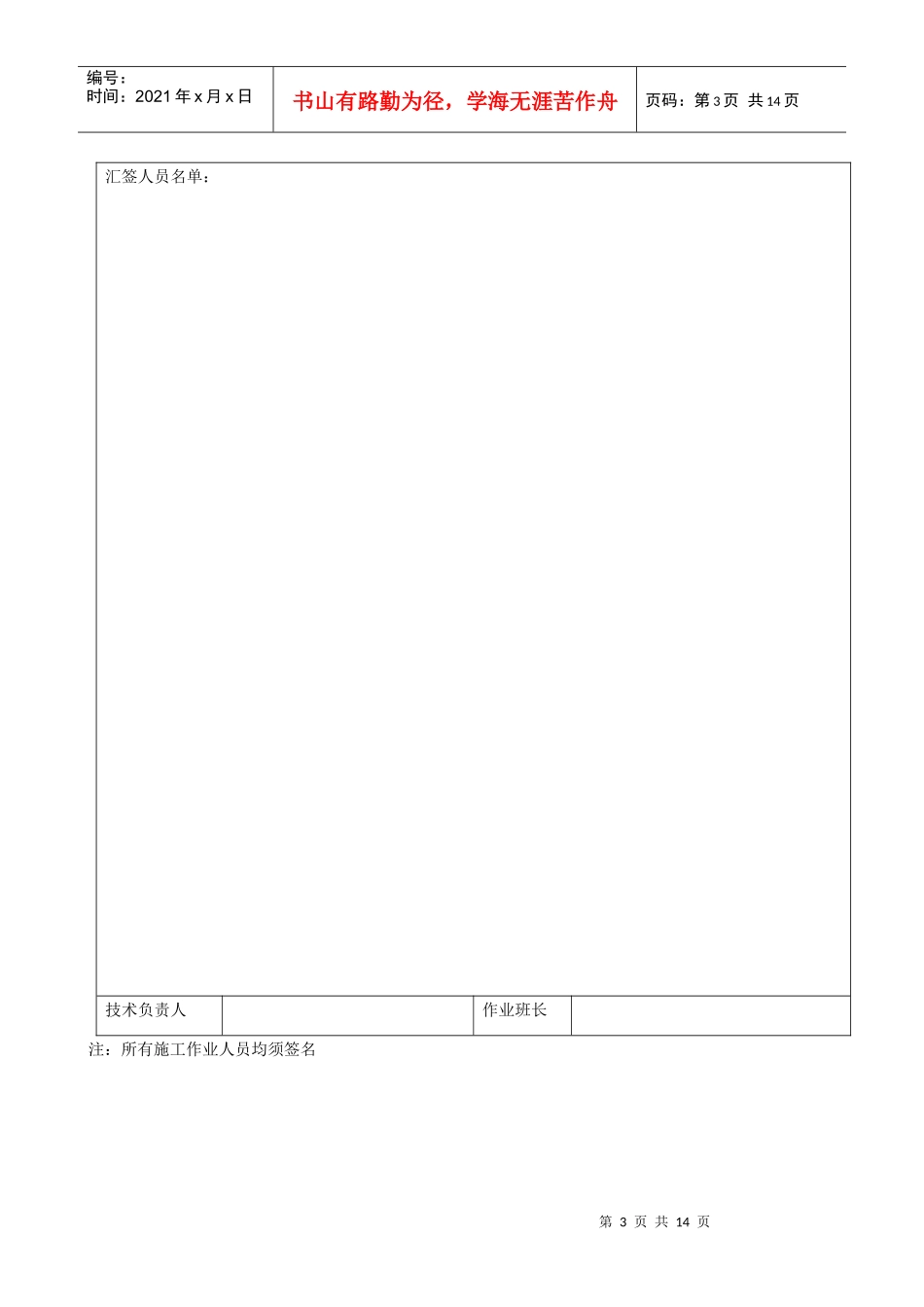

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页香格里拉大酒店二期工程施工技术交底记录（ZBA/QSE/CX12-3）电气低压电气动力设备试验和试运行施工单位：中建八局安装公司交底人：技术负责人：接底人：交底日期：2006年月日第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页施工技术交底记录（ZBA/QSE/CX12-1）工程名称香格里拉大酒店二期工程分部分项工程名称低压电气动力设备试验和试运行交底人曲通斌记录人韩雪参加班组海门队交底日期2006年月日第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页汇签人员名单：技术负责人作业班长注：所有施工作业人员均须签名第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页施工技术交底记录（ZBA/QSE/CX12-1）工程名称香格里拉大酒店二期工程分部分项工程名称低压电气动力设备试验和试运行交底人曲通斌记录人韩雪参加班组海门队交底日期2006年月日交底内容：1.施工准备1.1技术准备1编制试验及试运行方案，并报相关部门进行审批。2备齐试验合格的验电器、绝缘防护装备、胶垫，以及接地编织铜线和灭火器材等。3各项电气交接试验均应合格，各类开关和控制保护动作正确。1.2主要机具电工刀、电工钳、剥线钳、压线钳、夹嘴钳，各种螺丝刀、水准仪、兆欧表、万用表、水平尺、高压测试仪器、吸尘器、转速表、卡钳电流表、电子点温计、电桥、钢卷尺、直尺、塞尺、线坠、试铃、红外线遥测温度仪等。1.3作业条件1试验调整、试运行前应建立组织机构，应有施工单位、建设单位、监理单位三方有关工程技术负责人及专业工程技术人员共同参加，组成工作小组。如有必要，还需约定供货商参加。明确试验调整、试运行指挥者，操作者和监护人。2由施工单位专业技术人员编制电气设备试验调整、试运行施工方案。由建设单位，监理单位专业技术负责人审定批准，方可进行试验调整及试运行。3收集电气设备安装设计图纸、安装施工记录施工质量验收资料以及电气设备出厂技术文件和质量证明书，资料必须齐全。4试验调整用的机具、仪器仪表应准备齐全。机具、仪器仪表必须经计量检定合格后方可使用。5进行试验及试运行的设备清理、擦拭干净，无遗留杂物。低压电气动力设备做好全面检查，确认符合试运行条件时方可投入运行。各种交接试验单据齐全，数据符合要求。2.一般规定2.1本章适用于低压电气动力设备（包括成套配电柜、屏，配电箱、盘，电动机，电动执行机构等）试验和试运行分项工程的施工操作和施工质量检验。2.2低压电气动力设备试验和试运行应按以下程序进行：1设备的可接近裸露导体接地（PE）或接零（PEN）连接完成，经检查合格，才能进行试验；2动力成套配电（控制）柜、屏、台、箱、盘的交流共频耐压试验、保护装置的动作试验合格，才能通电；第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页施工技术交底记录（ZBA/QSE/CX12-1）工程名称香格里拉大酒店二期工程分部分项工程名称低压电气动力设备试验和试运行交底人曲通斌记录人韩雪参加班组海门队交底日期2006年月日3控制回路模拟动作试验合格，盘车或手动操作，电气部分与机械部分的转动或动作协调一致，经检查确认，才能空载试运行。2.3低压电气动力设备试验和试运行前，要对相关的现场单独安装的各类低压电器进行单体的试验和检测，符合国家验收规范规定，才能进行试运行。与试运行有关的成套柜、屏、台、箱、盘已在试运行前试验合格。2.4低压电气动力设备和工作场所，所属电器、仪表元件，必须彻底清扫干净，不得有灰尘和杂物。检查母线上和设备上是否留有工具、金属材料及其他物件。2.5试验和试运行的各种参数符合设计要求，并做好记录。3.施工工艺3.1成套配电柜（盘）及动力柜试验调整和试运行3.1.1柜（盘）试验调整1高压试验应由当地供电部门许可的试验单位进行，试验内容包括以下部分：1）高压柜框架；2）母线；3）避雷器；4）高压瓷瓶；5）电压互感器；6）电流互...
