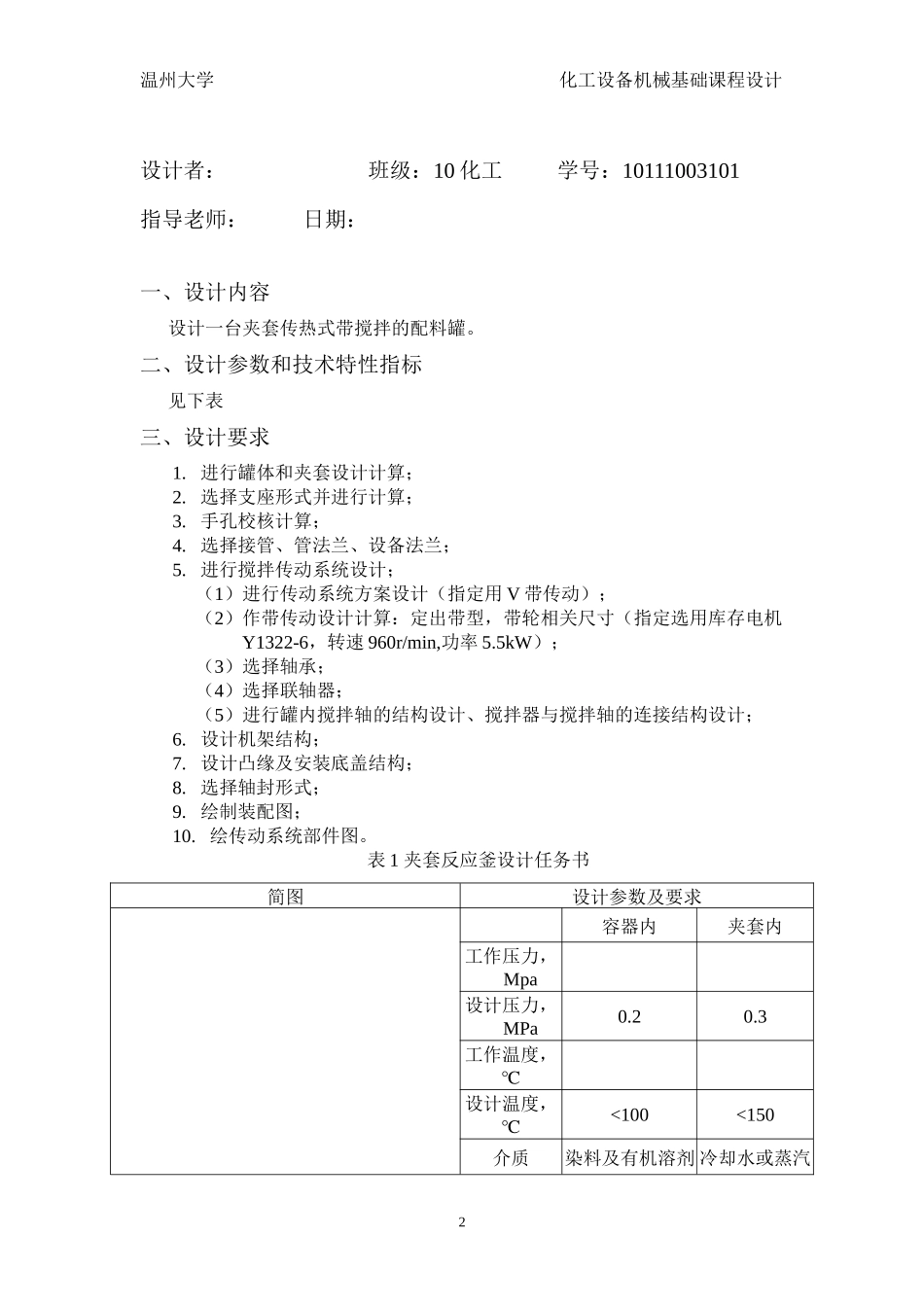

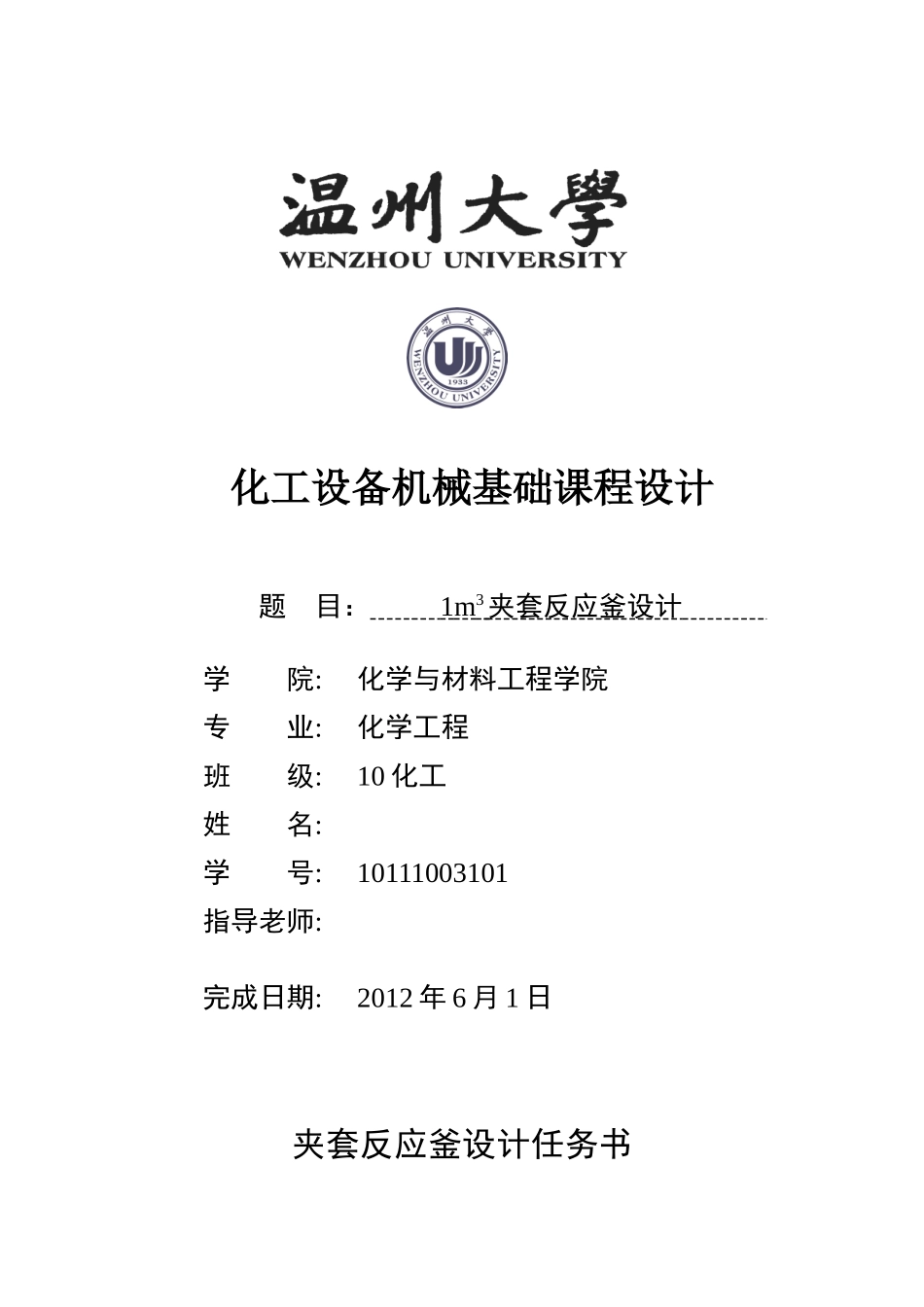

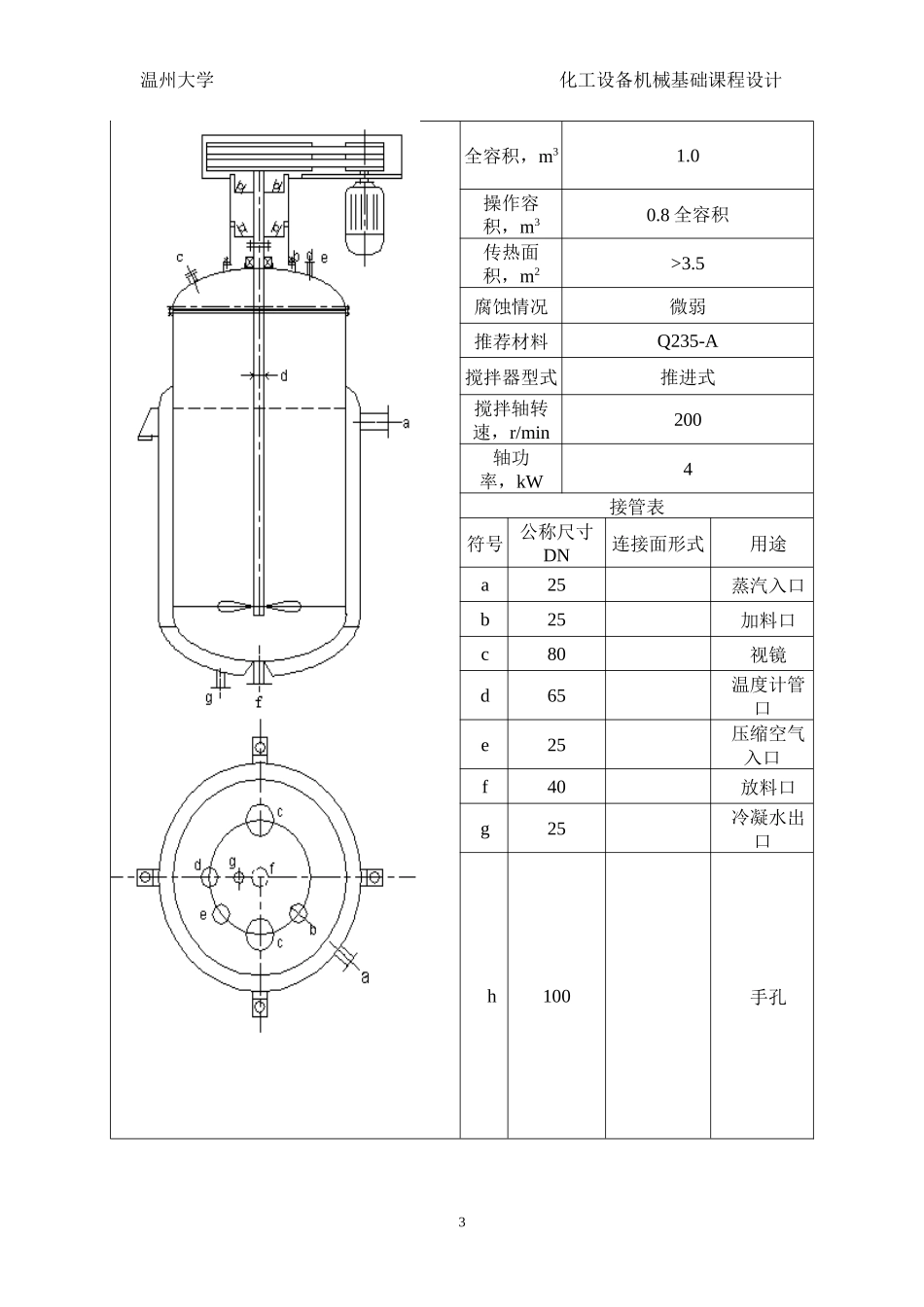

化工设备机械基础课程设计题目：1m3夹套反应釜设计学院:化学与材料工程学院专业:化学工程班级:10化工姓名:学号:10111003101指导老师:完成日期:2012年6月1日夹套反应釜设计任务书温州大学化工设备机械基础课程设计设计者：班级：10化工学号：10111003101指导老师：日期：一、设计内容设计一台夹套传热式带搅拌的配料罐。二、设计参数和技术特性指标见下表三、设计要求1.进行罐体和夹套设计计算；2.选择支座形式并进行计算；3.手孔校核计算；4.选择接管、管法兰、设备法兰；5.进行搅拌传动系统设计；（1）进行传动系统方案设计（指定用V带传动）；（2）作带传动设计计算：定出带型，带轮相关尺寸（指定选用库存电机Y1322-6，转速960r/min,功率5.5kW）；（3）选择轴承；（4）选择联轴器；（5）进行罐内搅拌轴的结构设计、搅拌器与搅拌轴的连接结构设计；6.设计机架结构；7.设计凸缘及安装底盖结构；8.选择轴封形式；9.绘制装配图；10.绘传动系统部件图。表1夹套反应釜设计任务书简图设计参数及要求容器内夹套内工作压力，Mpa设计压力，MPa0.20.3工作温度，℃设计温度，℃<100<150介质染料及有机溶剂冷却水或蒸汽2温州大学化工设备机械基础课程设计全容积，m31.0操作容积，m30.8全容积传热面积，m2>3.5腐蚀情况微弱推荐材料Q235-A搅拌器型式推进式搅拌轴转速，r/min200轴功率，kW4接管表符号公称尺寸DN连接面形式用途a25蒸汽入口b25加料口c80视镜d65温度计管口e25压缩空气入口f40放料口g25冷凝水出口h100手孔3温州大学化工设备机械基础课程设计目录1.夹套反应釜的结构.................................................61.1夹套反应釜的功能和用途......................................61.2夹套反应釜的反应条件........................................62.设计标准.........................................................73.设计方案的分析和拟定.............................................74.各部分结构尺寸的确定和设计计算...................................84.1罐体和夹套的结构设计........................................94.1.1罐体几何尺寸计算.......................................94.1.2夹套几何尺寸计算......................................114.2夹套反应釜的强度计算.......................................134.2.1强度计算(按内压计算强度)..............................134.2.2稳定性校核(按外压校核厚度)............................174.2.3水压试验校核..........................................224.3反应釜的搅拌器.............................................244.3.1搅拌装置的搅拌器......................................244.3.2搅拌器的安装方式及其与轴连接的结构设计................244.3.3搅拌装置的搅拌轴设计..................................254．4反应釜的传动装置设计......................................274.4.1常用电机及其连接尺寸..................................274.4.2釜用减速机类型、标准及其选用..........................274.4.3V带减速机............................................284.4.4凸缘法兰..............................................324.4.5安装底盖..............................................334.4.6机架..................................................334.4.7联轴器................................................344.5反应釜的轴封装置设计.......................................344.5.1填料密封..............................................344.5.2机械密封..............................................354.6反应釜的其他附件设计........................................364.6.1支座..................................................364.6.2手孔和人孔............................................364.6.3设备接口..............................................365.设计小结........................................................396.参考文...
