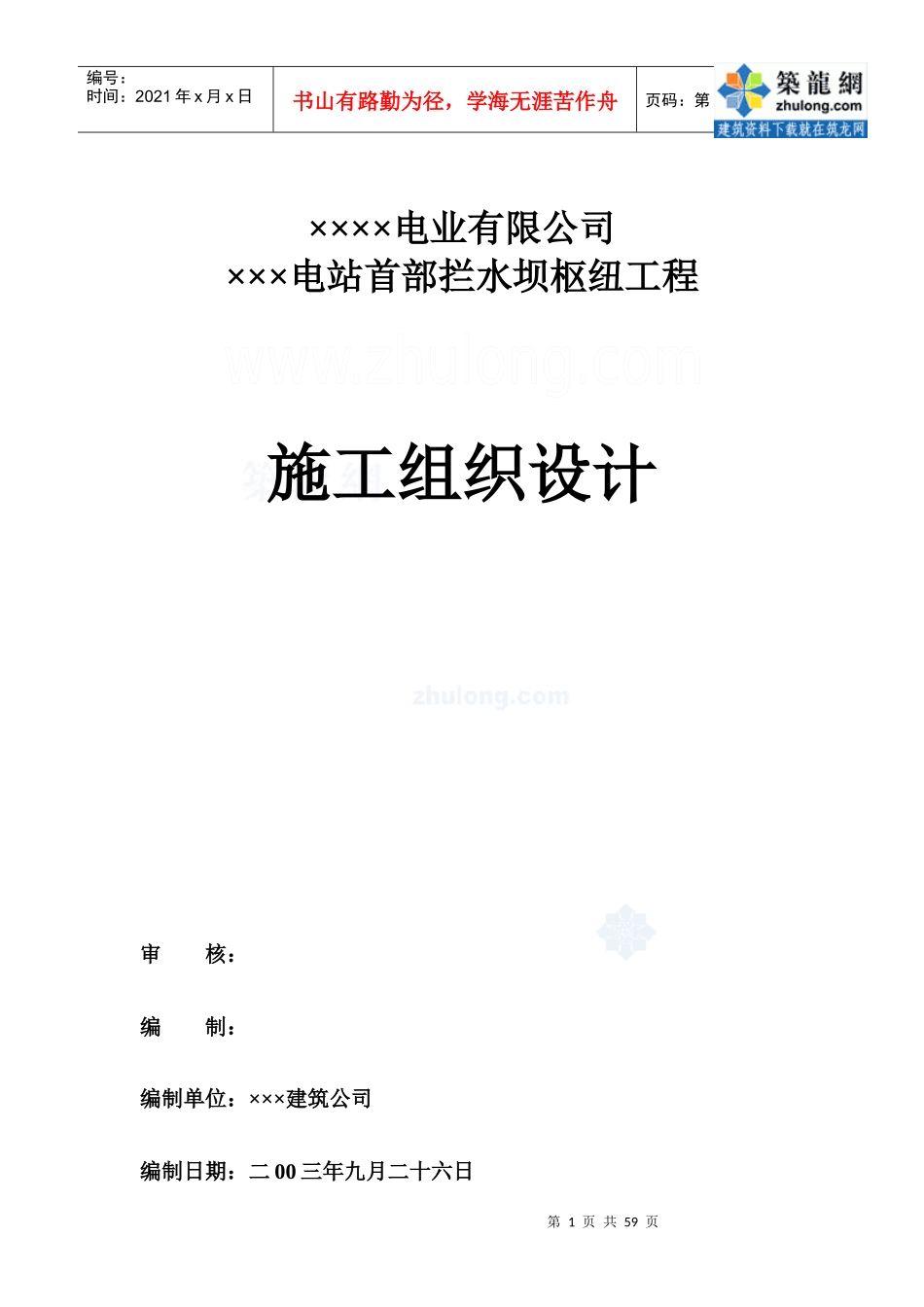

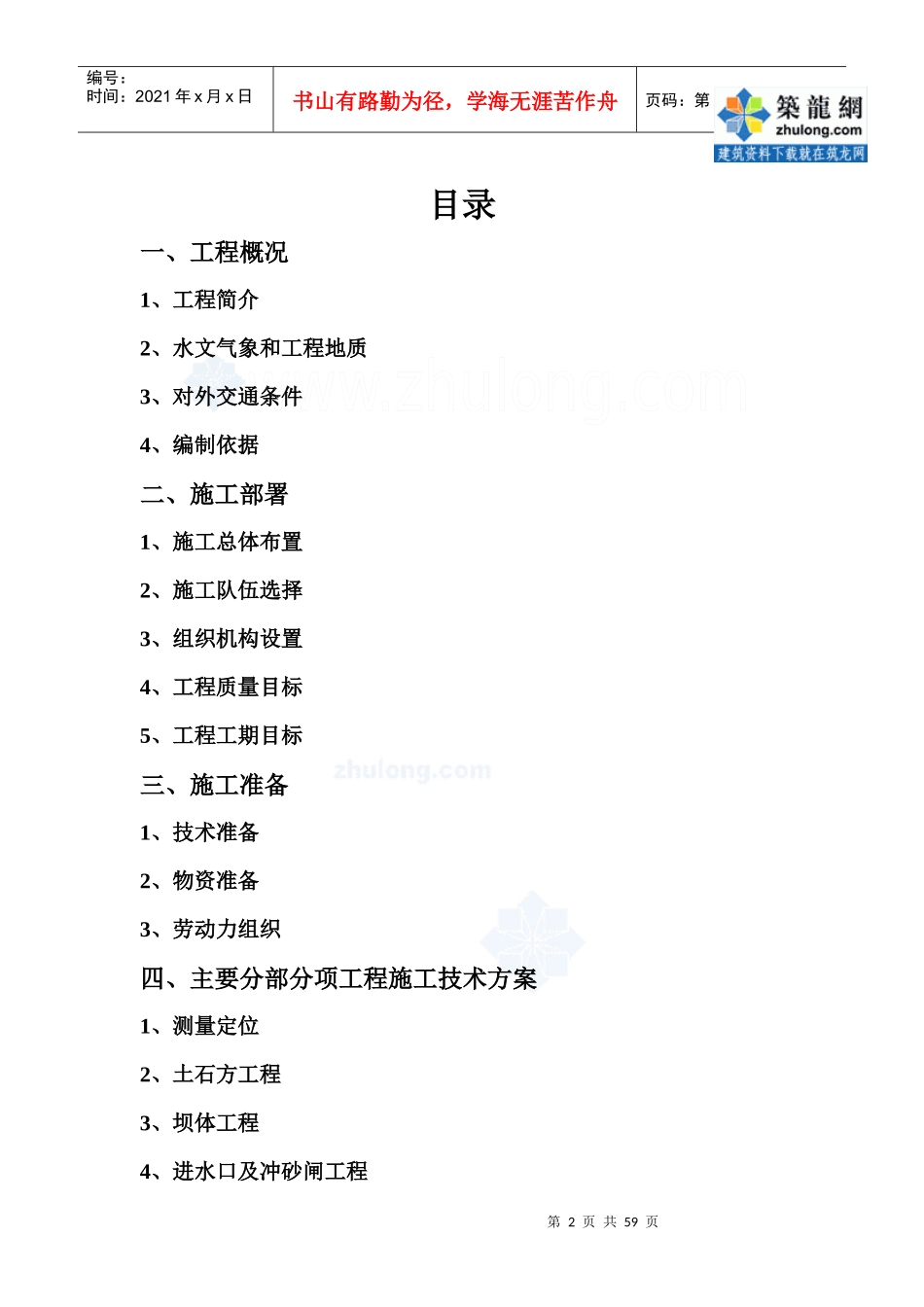

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页××××电业有限公司×××电站首部拦水坝枢纽工程施工组织设计审核：编制：编制单位：×××建筑公司编制日期：二00三年九月二十六日第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页目录一、工程概况1、工程简介2、水文气象和工程地质3、对外交通条件4、编制依据二、施工部署1、施工总体布置2、施工队伍选择3、组织机构设置4、工程质量目标5、工程工期目标三、施工准备1、技术准备2、物资准备3、劳动力组织四、主要分部分项工程施工技术方案1、测量定位2、土石方工程3、坝体工程4、进水口及冲砂闸工程第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页5、启闭室工程6、大坝细部结构工程五、施工总进度表六、拟定的项目管理机构、人员配备资职情况及主要负责人简历表七、质量保证体系八、安全保证措施九、现场施工总体规划（总平面布置图）十、工程进度、质量、安全环保实施承诺及措施十一、拟投入的施工机械名称、数量、容量配置情况表第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页一、工程概况1、工程简介xx电站位于云南省双柏县鄂嘉镇鱼庄河流域空龙河上游，是塘房庙水库下游第二水电站，电站尾水与老虎山一级电站空龙河取水坝水位衔接，为鱼庄河流域水资源开发规化中的一个梯级水电站。该工程为xx水电站的首部拦水坝枢纽工程，工程内容主要为：拦水坝、启闭室、进水口及冲沙闸、引水渠工程。拦水坝坝长56m,坝底宽17.06m，坝顶宽3.8m，坝身高19.9m；坝底设0.6m厚C30砼垫层，迎水面设0.5m厚钢筋砼，坝身为C10浆砌块石。整个坝体根据取水及地形情况设置三道沉降缝。启闭室为三层钢筋砼框架结构，进水口及冲砂闸为钢筋砼结构。该工程为议标工程，工程工期要求于2003年10月25日开工，2004年5月30日竣工，总日历工期为216天。2、水文气象和工程地质水文及工程地质情况：空龙河是鱼庄河的左支流，发源于流域西部小昆岗附近，流域面积63.56Km2，本电站坝址位于11.7Km处，坝址以上流域面积42.96Km2，流域面积平均高程2474.1m，工程枢纽区多年平均气温13.4°C，由于流域内地形起伏变化很大，对水气起强烈的抬升作用，降水随高程升高而增加。第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页该工程的地质情况较好，在工程场地内，基本皆为石英岩夹薄层云母岩。3、对外交通条件从郭厂村下姚家下河至拦水坝工地6Km；从鄂嘉街至首部工地13.5Km；从楚雄至首部工地239Km；从密架林场至首部工地24Km。4、编制依据楚雄双华电业有限公司鄂嘉xx水电站首部拦水坝枢纽工程议标须知、工程施工设计图、相关国家现行施工质量验收评定标准、规范。二、施工部署1、施工总体布置根据我公司施工技术水平及装备及现场实际情况，科学合理地组织施工，可将工期提前20天，即总工期控制196天。2、施工队伍选择为确保工程施工进度和工程质量要求，该工程将由正施工鄂嘉xx电站主厂房的我司第六工程处成立鄂嘉xx电站首部拦水坝枢纽工程项目部承担该工程施工任务，项目经理由第六工程处主任李勇担任，工程技术负责人由马同勋同志担任，并配齐相应专业的技术管理人员。3、组织机构设置第6页共59页第5页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共59页项目经理负责工程经营管理总体施工进度、安全、质量、文明施工控制及各工序间的协调、人员调配。项目技术负责人，负责施工过程的技术指导及各种施工方案、作业方案审批及监督实施，项目部设施工技术组，负责全过程施工技术管理、新技术、新工艺应用工作。设质量、安全组，对工程施工质量实施全过程的监督管理及施工进度控制，负责施工安全、文明施工的管理及监督检查。设检验试验组，负责工程所用原材料的进货检验、成品及半成品的验收，并对施工过程中的砼、砂浆、钢筋焊接施工进行抽样检验以保证施工质量。设计划经营组，对施工进度进行控...
