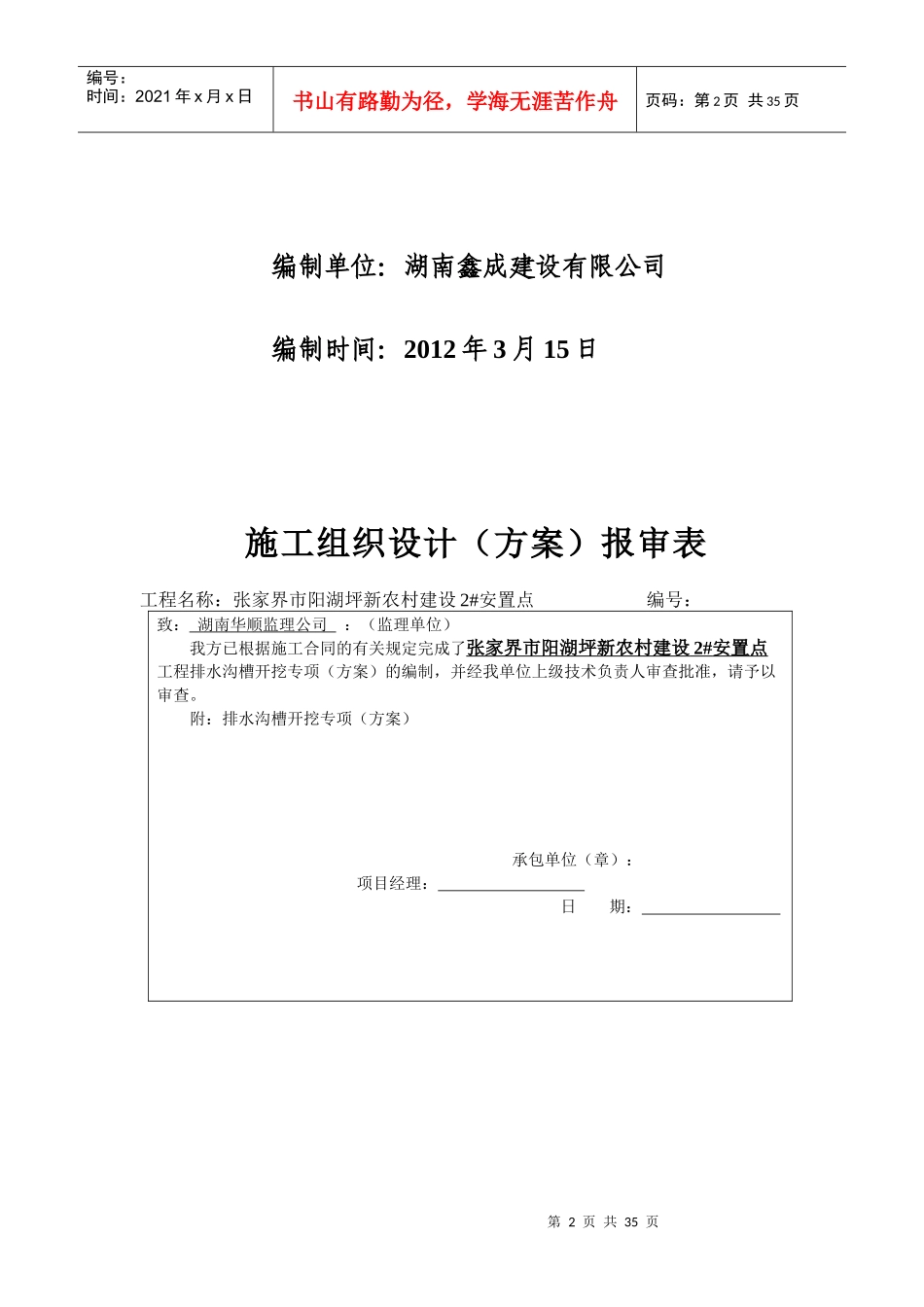

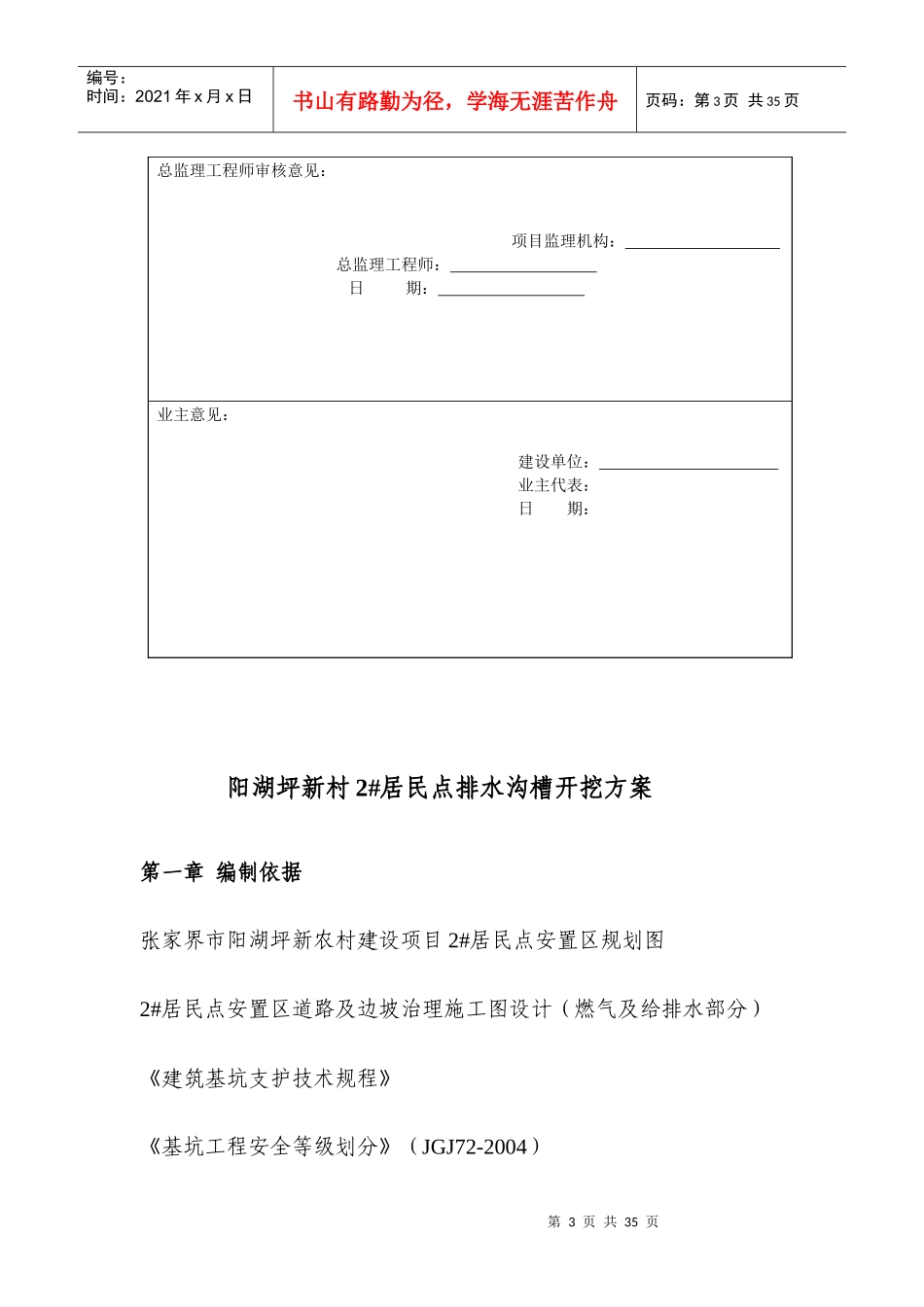

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页张家界市阳湖坪新农村建设2#安置点排水沟槽开挖专项方案第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页编制单位：湖南鑫成建设有限公司编制时间：2012年3月15日施工组织设计（方案）报审表工程名称：张家界市阳湖坪新农村建设2#安置点编号：致：湖南华顺监理公司：（监理单位）我方已根据施工合同的有关规定完成了张家界市阳湖坪新农村建设2#安置点工程排水沟槽开挖专项（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：排水沟槽开挖专项（方案）承包单位（章）：项目经理：日期：第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页总监理工程师审核意见：项目监理机构：总监理工程师：日期：业主意见：建设单位：业主代表：日期：阳湖坪新村2#居民点排水沟槽开挖方案第一章编制依据张家界市阳湖坪新农村建设项目2#居民点安置区规划图2#居民点安置区道路及边坡治理施工图设计（燃气及给排水部分）《建筑基坑支护技术规程》《基坑工程安全等级划分》（JGJ72-2004）第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页《地基与基础工程施工及验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑地基处理技术规范》（JGJ79-2002）第二章工程概况1、工程特点：本工程位于张家界市工业园区阳湖坪村，2#居民点安置区占地面积30万m2，本涵管排水工程为附近居民点排水的主要渠道，工程施工非常重要。2、基本情况Y1-Y2检查井，管道长度138.23米，基坑开挖深度为13.55m-13.72m，管顶覆土厚度为11.45m-11.62m；Y2-Y3检查井，管道长度95.03米，基坑开挖深度为13.72m-9.25m，管顶覆土厚度为11.62m-7.15m；Y3-Y4检查井，管道长度45.96m，基坑开挖深度为9.25m-6.92m，管顶覆土厚度为7.15m-4.82m；Y4-Y5检查井，管道长度37.78米，基坑开挖深度为6.92m-6.51m，管顶覆土厚度为4.82m-4.41m；第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页Y5-Y6检查井，管道长度67.95米，基坑开挖深度为6.51m-7.02m，管顶覆土厚度为4.41m-4.92m；Y6-Y7检查井，管道长度52.21米，基坑开挖深度为7.02m-5.81m，管顶覆土厚度为4.92m-3.71m；Y7-Y8检查井，管道长度42.22米，基坑开挖深度为5.81m-5.34m，管顶覆土厚度为3.71m-3.24m；Y8-Y9检查井，管道施工长度42.22m，开挖深度为5.34m-2.87m；管顶覆土厚度为3.24m-0.77m；阳湖坪新农村建设项目2#居民点安置区涵管排水工程根据设计Y1-Y6段管顶覆土厚度大于4.0米，采用D1500mm平口式Ⅲ级钢筋砼管道，基础护壁形式为360°C25钢筋砼满包，两侧及管顶壁厚0.3m。Y6-Y9段管顶覆土厚度小于4.0米，采用D1500mm平口式Ⅱ级钢筋砼管道，基础护壁形式为180°C20素砼，护壁厚度0.3m。因此，阳湖坪新农村建设项目2#居民点安置区涵管排水工程基坑开挖属于深基坑开挖项目。3、地质情况①、绝对标高阳湖坪新农村建设项目2#居民点安置区涵管排水工程需要在场地平整结束后才能进场施工，开挖点平整后的自然地面标高为168.00第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页～189.60米之间，场地为阶梯状。②、周边环境:因为阳湖坪新农村建设项目2#居民点安置区为新建项目，场地施工范围内无建筑物和地下管线，因此，涵管基坑四周无障碍物，施工场地较开阔。③、地质情况根据现场揭露地质情况，施工范围内大部分地层为强风化-中风化泥岩，少部分为场地平整的新填土。其它情况详见地勘报告。④、地下水位:根据地质报告,此处地层为弱含水层（表土层因场地平整不存在），没有直接的地下水来源。目前的地下水均属地层孔隙水，直接受大气降水的补给，地下水位受季节性雨量变化影响较大。第三章基坑支护方案一、确定方案根据《建筑基坑支护技术规程》及地区以往成功施工经验，目前常见的支护方案有①直接放坡...
