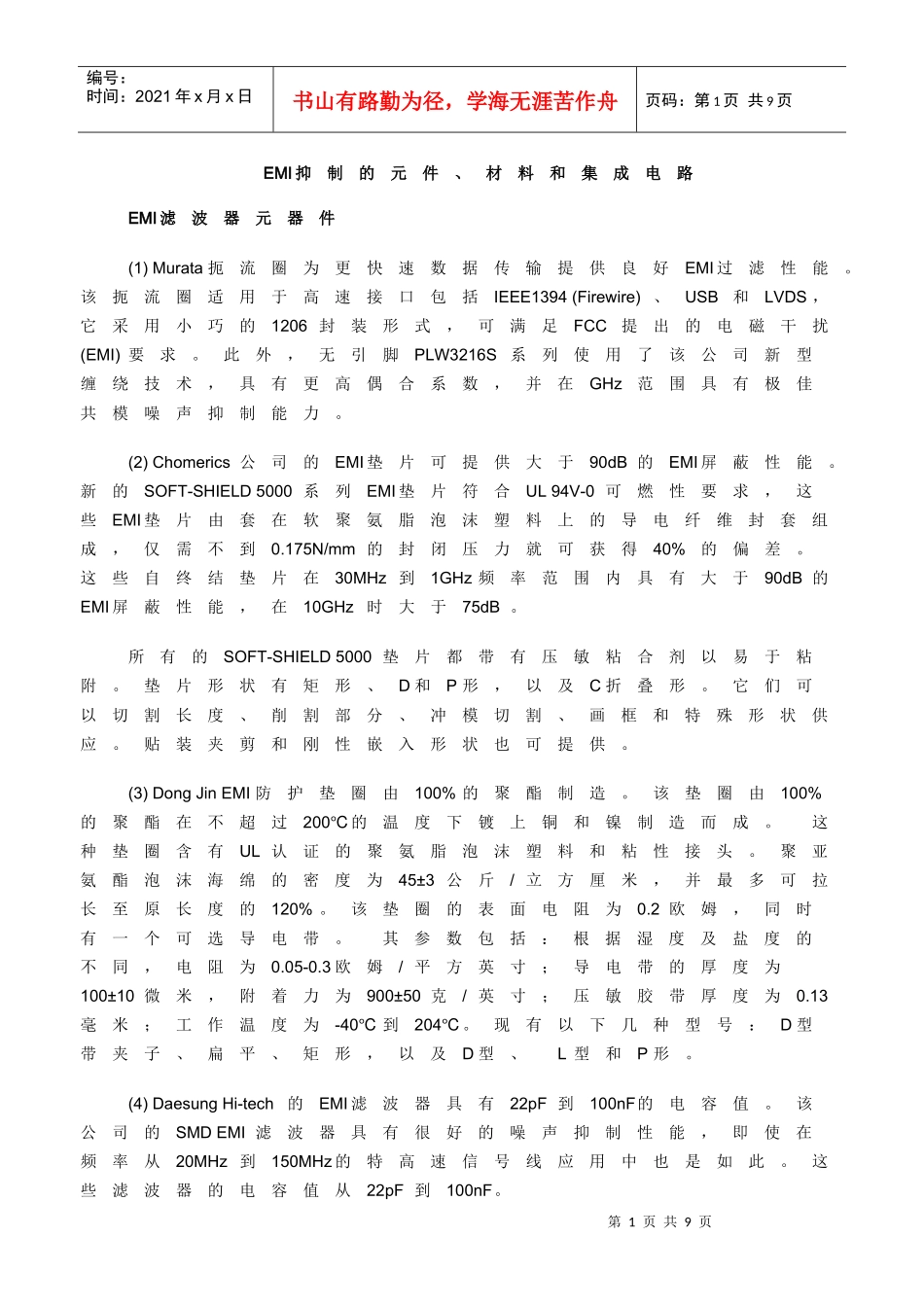

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页EMI抑制的元件、材料和集成电路EMI滤波器元器件(1)Murata扼流圈为更快速数据传输提供良好EMI过滤性能。该扼流圈适用于高速接口包括IEEE1394(Firewire)、USB和LVDS，它采用小巧的1206封装形式，可满足FCC提出的电磁干扰(EMI)要求。此外，无引脚PLW3216S系列使用了该公司新型缠绕技术，具有更高偶合系数，并在GHz范围具有极佳共模噪声抑制能力。(2)Chomerics公司的EMI垫片可提供大于90dB的EMI屏蔽性能。新的SOFT-SHIELD5000系列EMI垫片符合UL94V-0可燃性要求，这些EMI垫片由套在软聚氨脂泡沫塑料上的导电纤维封套组成，仅需不到0.175N/mm的封闭压力就可获得40%的偏差。这些自终结垫片在30MHz到1GHz频率范围内具有大于90dB的EMI屏蔽性能，在10GHz时大于75dB。所有的SOFT-SHIELD5000垫片都带有压敏粘合剂以易于粘附。垫片形状有矩形、D和P形，以及C折叠形。它们可以切割长度、削割部分、冲模切割、画框和特殊形状供应。贴装夹剪和刚性嵌入形状也可提供。(3)DongJinEMI防护垫圈由100%的聚酯制造。该垫圈由100%的聚酯在不超过200℃的温度下镀上铜和镍制造而成。这种垫圈含有UL认证的聚氨脂泡沫塑料和粘性接头。聚亚氨酯泡沫海绵的密度为45±3公斤/立方厘米，并最多可拉长至原长度的120%。该垫圈的表面电阻为0.2欧姆，同时有一个可选导电带。其参数包括：根据湿度及盐度的不同，电阻为0.05-0.3欧姆/平方英寸；导电带的厚度为100±10微米，附着力为900±50克/英寸；压敏胶带厚度为0.13毫米；工作温度为-40℃到204℃。现有以下几种型号：D型带夹子、扁平、矩形，以及D型、L型和P形。(4)DaesungHi-tech的EMI滤波器具有22pF到100nF的电容值。该公司的SMDEMI滤波器具有很好的噪声抑制性能，即使在频率从20MHz到150MHz的特高速信号线应用中也是如此。这些滤波器的电容值从22pF到100nF。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页其规格如下：额定电压50Vdc；额定电流300A；耐压125Vdc/分钟；绝缘电阻大于100千兆欧；精度为±20%；温度范围从-30℃到85℃。该滤波器适用于I/O视频信号线及鼠标和MODEM的I/O电路，能减少由模拟信号产生的数字噪声。它以四线连接，尺寸为9.6×0.15×4.4mm。EMI屏蔽网(1)LogisticIndSupply推出了一种可屏蔽不同元件间电磁干扰(EMI)的屏蔽网。这种屏蔽网由镀锡铜线制成，编织成管状并压成扁带形状，很容易缠绕在扁平电缆和线束的周围。还有一种屏蔽网带，其背面有带压敏粘接剂的铝箔和PVC膜。屏蔽网的标准宽度在10mm和340mm之间，特殊尺寸也可以定做。该产品可用于计算机、办公自动化设备和通信设备等，最小订购量为1,000个。(2)NisshinboTempest的屏蔽网和布采用特殊的织物处理技术，由镀铜或镀铜/镍的聚酯材料制成。两种产品都有高达40dB至60dB的屏蔽性能，并且具有灵活、阻燃且重量轻的特点(屏蔽网的密度从29g/m2到170g/m2；屏蔽布的密度从74g/m2到115g/m2)。屏蔽网和屏蔽布分别有九种和四种型号。屏蔽网的光学性能较好，透明度在33%到66%之间。其透气性好，防尘性强，适用于VDT滤波器、EMI滚动屏和隔板以及透气罩等。屏蔽布还有良好的隔热性能。两种产品均可应用于EMI帘幕、屏蔽墙布、导电带和导电连接器。EMI屏蔽材料Technit的Form-in-PlaceEMI填料是一种加有镀银导电铜粒的硅合成橡胶，固化后可形成适用性很强的EMI屏蔽和环境密封。通过计算机控制，将这种涂料涂在一维或两维平面上的金属或塑胶壳上，该方法能精确地将这种材料涂敷在边缘，宽度可窄至0.762mm。其屏蔽效果在10MHz时为75dB。扩展频谱时钟芯片第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页(1)AmericanMicrosystems时钟发生器IC通过非线性扩频调制降低了系统EMI，并具有较低的周期至周期CPU时钟抖动(小于150psp-p)，从而改善了时序边缘。这种用于133MHzFSB主板的单片主板时钟发生器IC具有Intel820桌面系统所需的所有时钟，如高达133MHz的四个CPU时钟、两个CPU/2时钟、七个PCI总线时钟、四个AGP时钟、三个IOAPIC...
