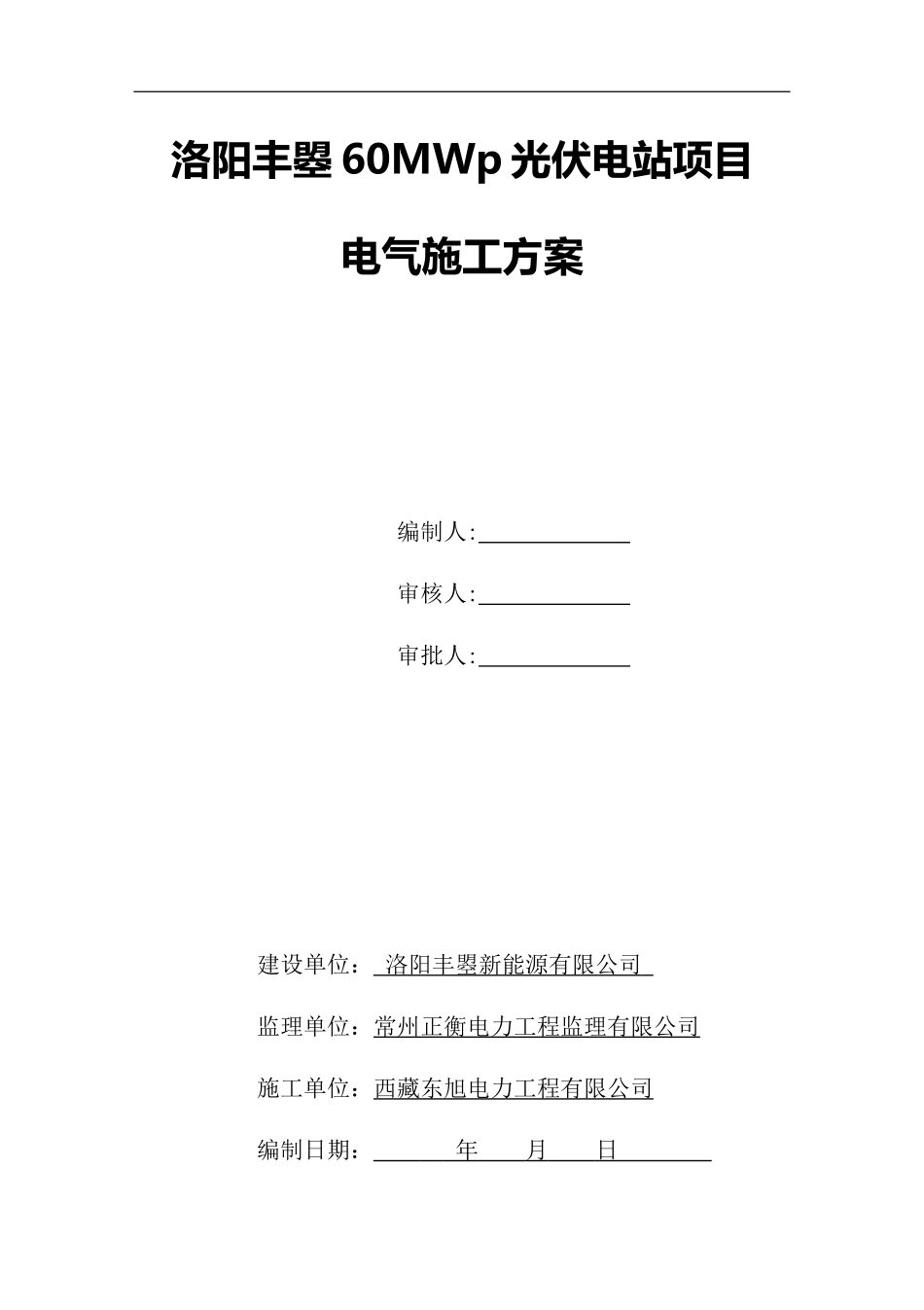

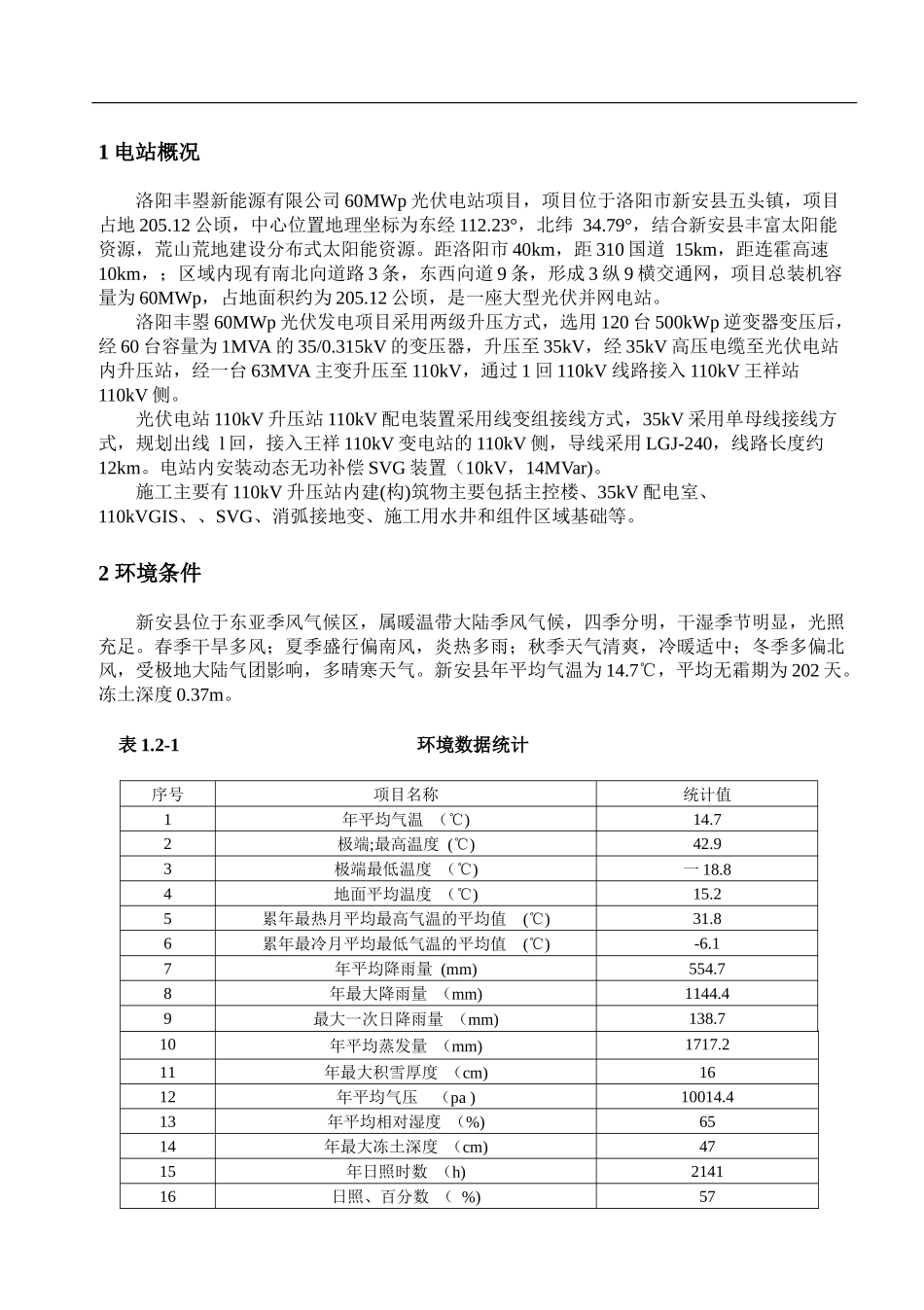

洛阳丰曌60MWp光伏电站项目电气施工方案编制人:审核人:审批人:建设单位：洛阳丰曌新能源有限公司监理单位：常州正衡电力工程监理有限公司施工单位：西藏东旭电力工程有限公司编制日期：年月日1电站概况洛阳丰曌新能源有限公司60MWp光伏电站项目，项目位于洛阳市新安县五头镇，项目占地205.12公顷，中心位置地理坐标为东经112.23°，北纬34.79°，结合新安县丰富太阳能资源，荒山荒地建设分布式太阳能资源。距洛阳市40km，距310国道15km，距连霍高速10km，；区域内现有南北向道路3条，东西向道9条，形成3纵9横交通网，项目总装机容量为60MWp，占地面积约为205.12公顷，是一座大型光伏并网电站。洛阳丰曌60MWp光伏发电项目采用两级升压方式，选用120台500kWp逆变器变压后，经60台容量为1MVA的35/0.315kV的变压器，升压至35kV，经35kV高压电缆至光伏电站内升压站，经一台63MVA主变升压至110kV，通过1回110kV线路接入110kV王祥站110kV侧。光伏电站110kV升压站110kV配电装置采用线变组接线方式，35kV采用单母线接线方式，规划出线l回，接入王祥110kV变电站的110kV侧，导线采用LGJ-240，线路长度约12km。电站内安装动态无功补偿SVG装置（10kV，14MVar)。施工主要有110kV升压站内建(构)筑物主要包括主控楼、35kV配电室、110kVGIS、、SVG、消弧接地变、施工用水井和组件区域基础等。2环境条件新安县位于东亚季风气候区，属暖温带大陆季风气候，四季分明，干湿季节明显，光照充足。春季干旱多风；夏季盛行偏南风，炎热多雨；秋季天气清爽，冷暖适中；冬季多偏北风，受极地大陆气团影响，多晴寒天气。新安县年平均气温为14.7℃，平均无霜期为202天。冻土深度0.37m。表1.2-1环境数据统计序号项目名称统计值1年平均气温（℃)14.72极端;最高温度(℃)42.93极端最低温度（℃)一18.84地面平均温度（℃)15.25累年最热月平均最高气温的平均值(℃)31.86累年最冷月平均最低气温的平均值(℃)-6.17年平均降雨量(mm)554.78年最大降雨量（mm)1144.49最大一次日降雨量（mm)138.710年平均蒸发量（mm)1717.211年最大积雪厚度（cm)1612年平均气压（pa)10014.413年平均相对湿度（%)6514年最大冻土深度（cm)4715年日照时数（h)214116日照、百分数（%)57序号项目名称统计值17年平均雷暴日数（d)2118年平均大风日数（d)719年平均沙尘暴日数（d)0.420年平均雾日数（d)2221冰雹日数（d)O.122累年平均风速（m/s)2.523累年最大瞬时风速（m/s)2724年主导风向ssw25阴天日数（d)8926晴天日数（d)1043交通运输新安县距离洛阳较近，区位优越，交通便利。距离洛阳北郊机场20km，距省会郑州北100km，穿境而过的陇海铁路、连霍高速公路、青银高速公路、310国道、318省道构成了连通国内大中城市的交通网。新安县境内县乡公路2683km，全面实现了村村通油路、通客车。连霍高速公路新安县境内通过，并设有出入口。太阳能电场设备主要是电池组件、钢支架、变压器等，这些设备可通过汽车运输方式运至电场，所以本工程交通运输只考虑公路运输条件。工程建设地点距离新安县仅6km，距离通往五头镇的310省道15km，距离连霍高速10km，交通条件便利，现状交通设施较好，满足建设期间物资设施的运送能力，具备便利的公路运输条件。厂区大门朝西，直通现有道路。4汇流箱安装1.设备检查检查设备外观有无明显破损，按装箱单清点资料、合格证、附件、备品备件等是否齐全，检查设备固定螺丝、元器件、端子、线头、标签等有无脱落，结构有无裂纹。2.设备安装(1)汇流箱安装按相关技术规范及设备供应商技术要求进行安装，汇流箱采用立式，安装方式采用挂式安装，采用焊接或螺栓固定(2)设备接地及其它相关技术规范要求进行。(3)电缆安装按相关技术规范要求进行。(4)将光伏防雷汇流箱按原理及安装接线框图接入光伏发电系统中后，应将防雷箱接地端与防雷地线或汇流排进行可靠连接，连接导线应尽可能短直，且连接导线截面积不小于6mm2多股铜线与接地母线直连。(5)接线时需要拧开防水端子，然后接入连线至保险丝插座，然后拧紧螺丝，固定好连线，最后拧紧外侧的防水端子。(6)输入输出均不能接反。(7)进线电缆截面一般为2X4mm2，出线电缆缆芯截面ζ2X95mm2，...
