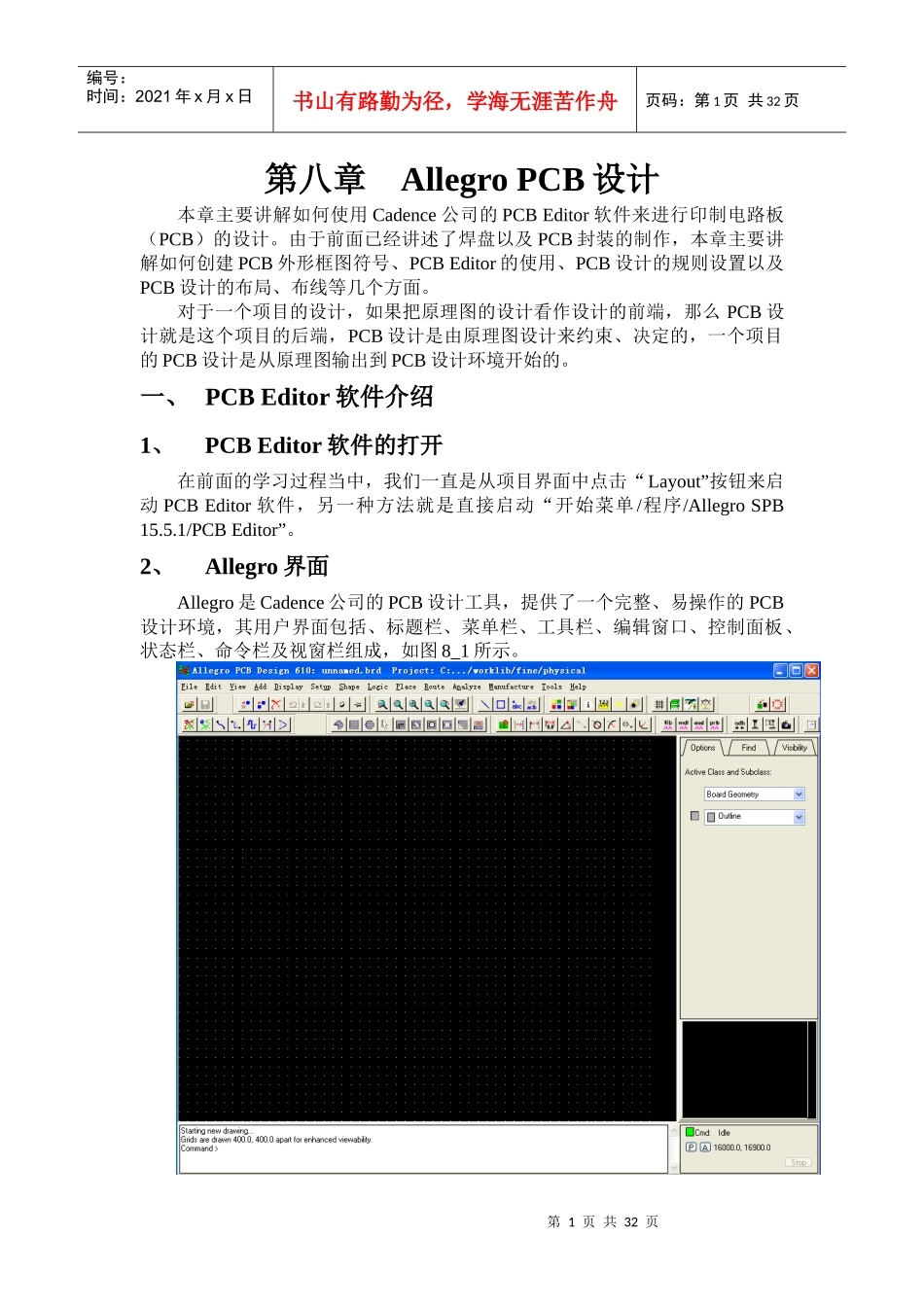

Allegro PCB设计_第1页
1/32

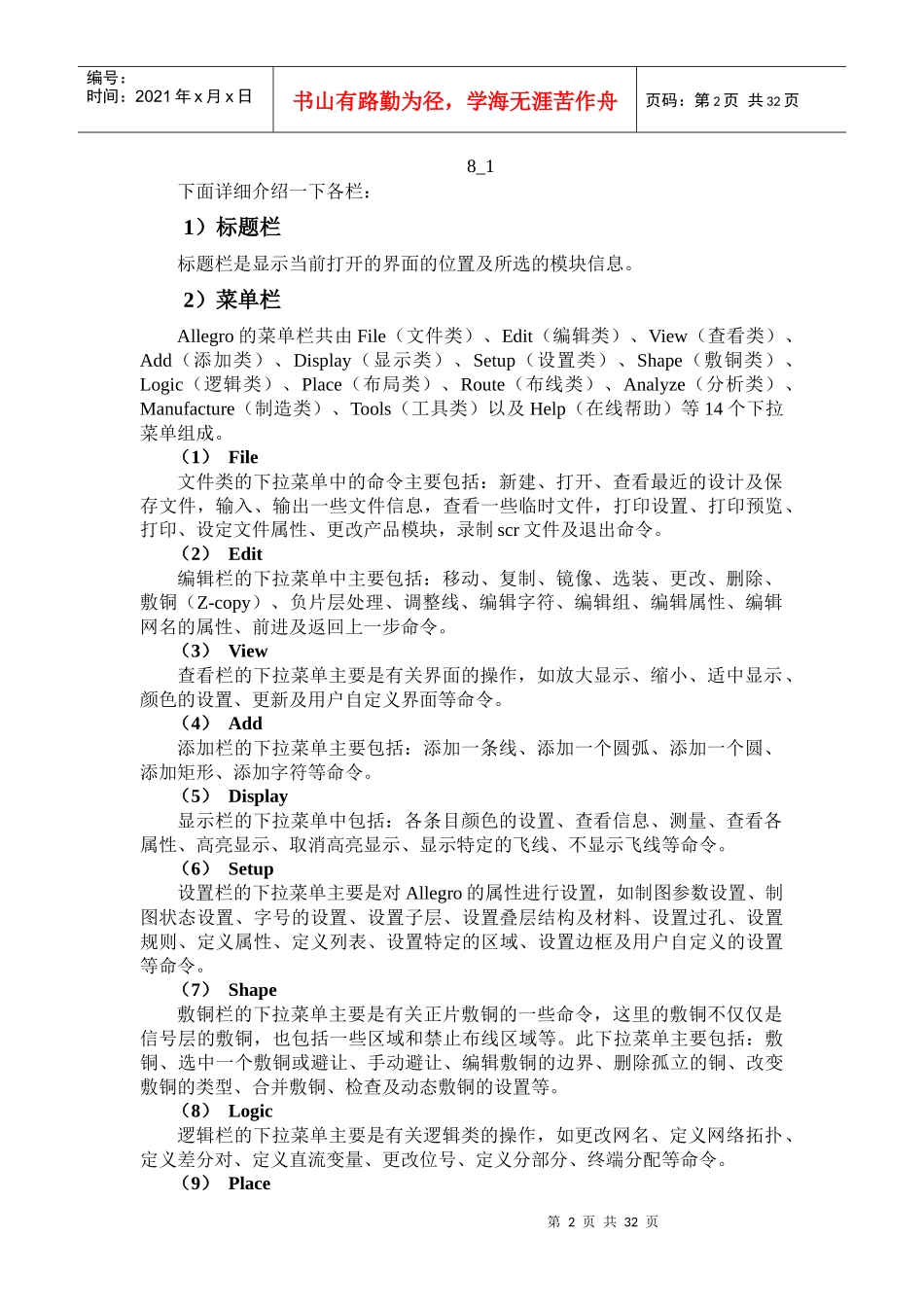

Allegro PCB设计_第2页
2/32

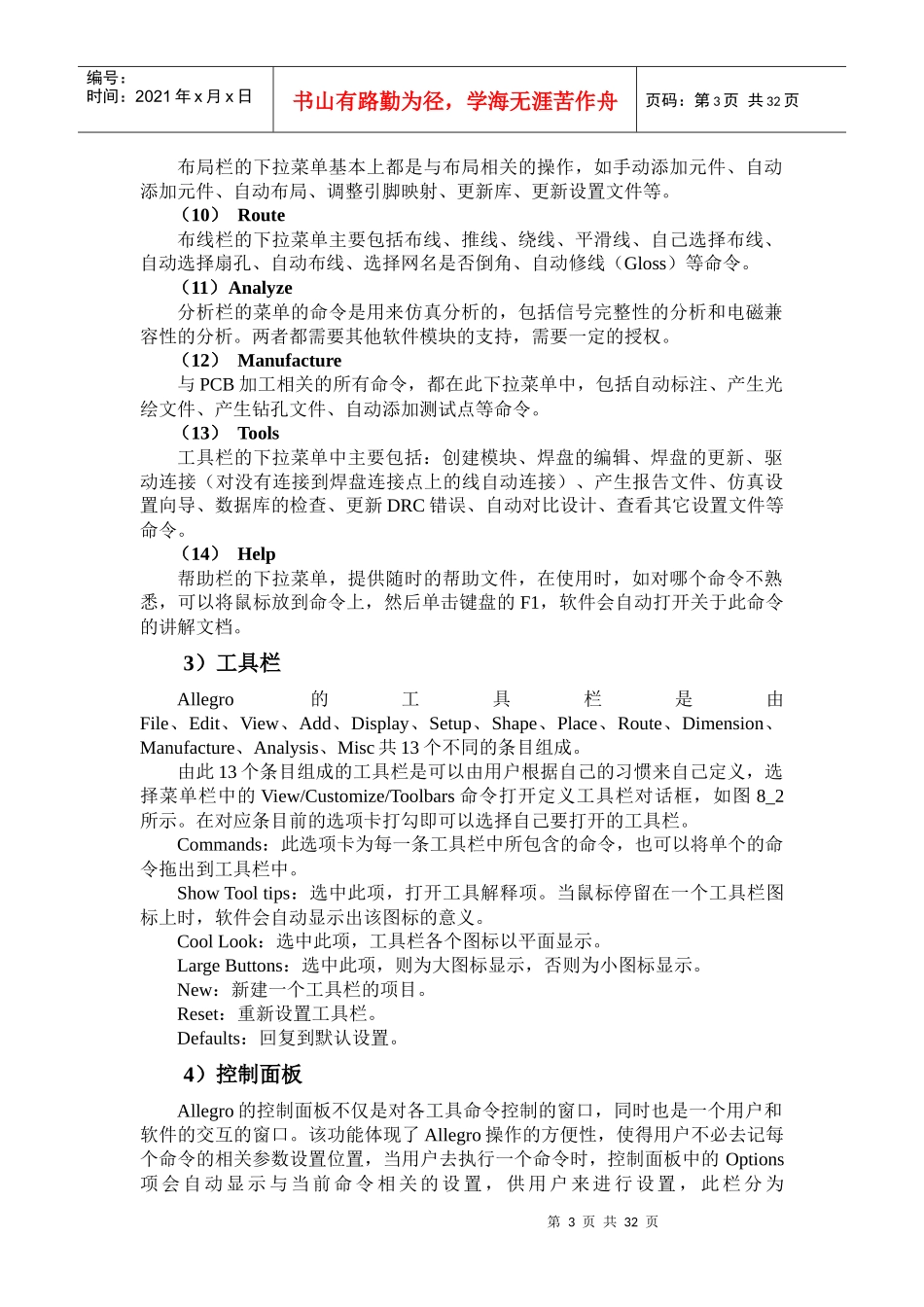

Allegro PCB设计_第3页
3/32
第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共32页第八章AllegroPCB设计本章主要讲解如何使用Cadence公司的PCBEditor软件来进行印制电路板(PCB)的设计。由于前面已经讲述了焊盘以及PCB封装的制作,本章主要讲解如何创建PCB外形框图符号、PCBEditor的使用、PCB设计的规则设置以及PCB设计的布局、布线等几个方面。对于一个项目的设计,如果把原理图的设计看作设计的前端,那么PCB设计就是这个项目的后端,PCB设计是由原理图设计来约束、决定的,一个项目的PCB设计是从原理图输出到PCB设计环境开始的。一、PCBEditor软件介绍1、PCBEditor软件的打开在前面的学习过程当中,我们一直是从项目界面中点击“Layout”按钮来启动PCBEditor软件,另一种方法就是直接启动“开始菜单/程序/AllegroSPB15.5.1/PCBEditor”。2、Allegro界面Allegro是Cadence公司的PCB设计工具,提供了一个完整、易操作的PCB设计环境,其用户界面包括、标题栏、菜单栏、工具栏、编辑窗口、控制面板、状态栏、命令栏及视窗栏组成,如图8_1所示。第2页共32页第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共32页8_1下面详细介绍一下各栏:1)标题栏标题栏是显示当前打开的界面的位置及所选的模块信息。2)菜单栏Allegro的菜单栏共由File(文件类)、Edit(编辑类)、View(查看类)、Add(添加类)、Display(显示类)、Setup(设置类)、Shape(敷铜类)、Logic(逻辑类)、Place(布局类)、Route(布线类)、Analyze(分析类)、Manufacture(制造类)、Tools(工具类)以及Help(在线帮助)等14个下拉菜单组成。(1)File文件类的下拉菜单中的命令主要包括:新建、打开、查看最近的设计及保存文件,输入、输出一些文件信息,查看一些临时文件,打印设置、打印预览、打印、设定文件属性、更改产品模块,录制scr文件及退出命令。(2)Edit编辑栏的下拉菜单中主要包括:移动、复制、镜像、选装、更改、删除、敷铜(Z-copy)、负片层处理、调整线、编辑字符、编辑组、编辑属性、编辑网名的属性、前进及返回上一步命令。(3)View查看栏的下拉菜单主要是有关界面的操作,如放大显示、缩小、适中显示、颜色的设置、更新及用户自定义界面等命令。(4)Add添加栏的下拉菜单主要包括:添加一条线、添加一个圆弧、添加一个圆、添加矩形、添加字符等命令。(5)Display显示栏的下拉菜单中包括:各条目颜色的设置、查看信息、测量、查看各属性、高亮显示、取消高亮显示、显示特定的飞线、不显示飞线等命令。(6)Setup设置栏的下拉菜单主要是对Allegro的属性进行设置,如制图参数设置、制图状态设置、字号的设置、设置子层、设置叠层结构及材料、设置过孔、设置规则、定义属性、定义列表、设置特定的区域、设置边框及用户自定义的设置等命令。(7)Shape敷铜栏的下拉菜单主要是有关正片敷铜的一些命令,这里的敷铜不仅仅是信号层的敷铜,也包括一些区域和禁止布线区域等。此下拉菜单主要包括:敷铜、选中一个敷铜或避让、手动避让、编辑敷铜的边界、删除孤立的铜、改变敷铜的类型、合并敷铜、检查及动态敷铜的设置等。(8)Logic逻辑栏的下拉菜单主要是有关逻辑类的操作,如更改网名、定义网络拓扑、定义差分对、定义直流变量、更改位号、定义分部分、终端分配等命令。(9)Place第3页共32页第2页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共32页布局栏的下拉菜单基本上都是与布局相关的操作,如手动添加元件、自动添加元件、自动布局、调整引脚映射、更新库、更新设置文件等。(10)Route布线栏的下拉菜单主要包括布线、推线、绕线、平滑线、自己选择布线、自动选择扇孔、自动布线、选择网名是否倒角、自动修线(Gloss)等命令。(11)Analyze分析栏的菜单的命令是用来仿真分析的,包括信号完整性的分析和电磁兼容性的分析。两者都需要其他软件模块的支持,需要一定的授权。(12)Manufacture与PCB加工相关的所有命令,都在此下拉菜单中,包括自动标注、产生光绘文件、产生钻孔文件、自动添加测试点等命令。(13)Tools...
