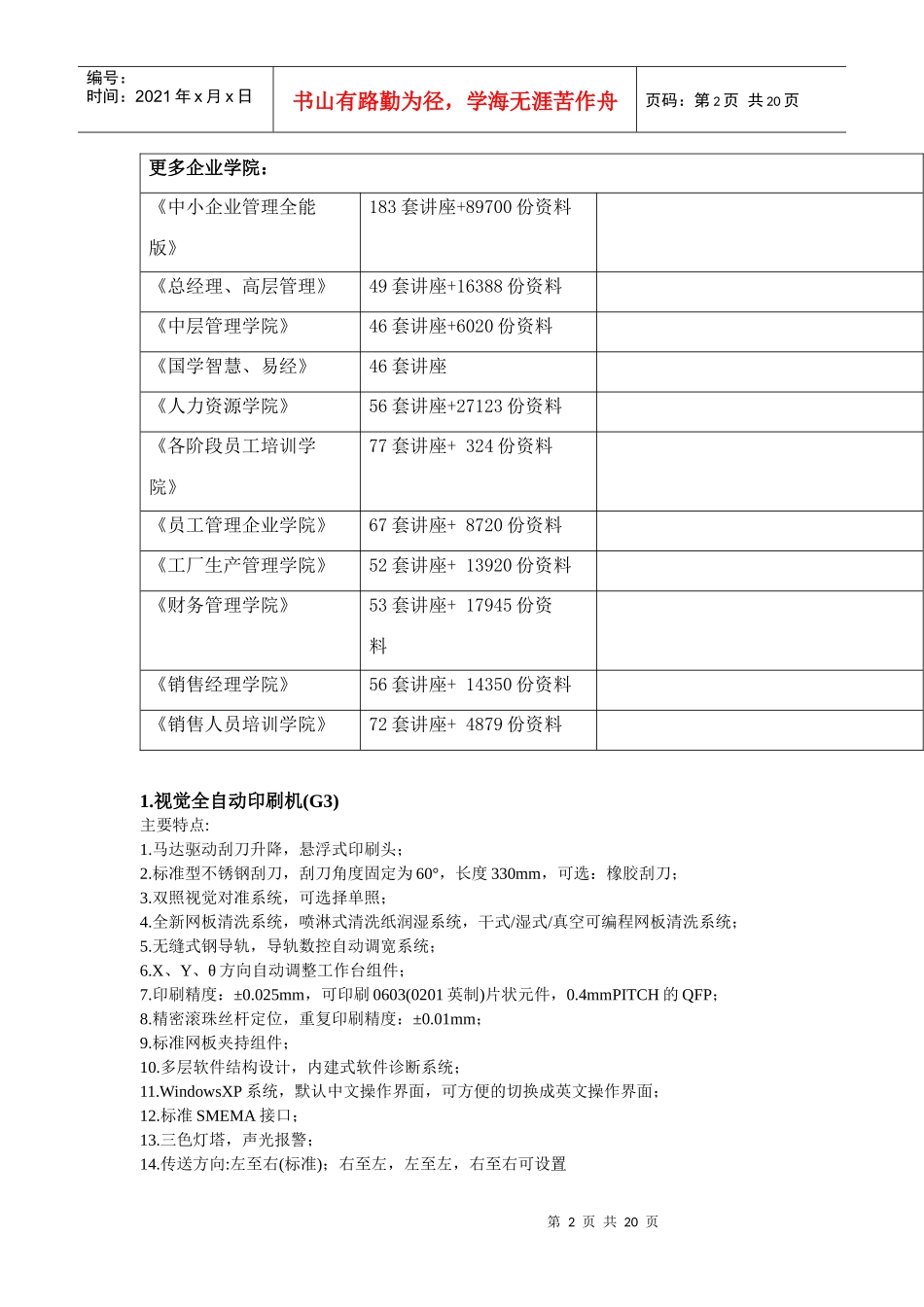

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料1.视觉全自动印刷机(G3)主要特点:1.马达驱动刮刀升降，悬浮式印刷头；2.标准型不锈钢刮刀，刮刀角度固定为60°，长度330mm，可选：橡胶刮刀；3.双照视觉对准系统，可选择单照；4.全新网板清洗系统，喷淋式清洗纸润湿系统，干式/湿式/真空可编程网板清洗系统；5.无缝式钢导轨，导轨数控自动调宽系统；6.X、Y、θ方向自动调整工作台组件；7.印刷精度：±0.025mm，可印刷0603(0201英制)片状元件，0.4mmPITCH的QFP；8.精密滚珠丝杆定位，重复印刷精度：±0.01mm；9.标准网板夹持组件；10.多层软件结构设计，内建式软件诊断系统；11.WindowsXP系统，默认中文操作界面，可方便的切换成英文操作界面；12.标准SMEMA接口；13.三色灯塔，声光报警；14.传送方向:左至右(标准)；右至左，左至左，右至右可设置第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页15.17“液晶显示器16.三段脱模，脱模速度、距离软件可调17.G3设备通过CE认证18.双层平台面积400（X)*360(Y)mm19.工作台调节范围X=±5mmY=±5mmθ=±2°20.网框尺寸520(X)*420(Y)mm—737(X)×737(Y)mm21.PCB尺寸50（X)*50(Y)mm—400(X)*350(Y)mm22.PCB厚度0.2mm～6mm23.印刷速度0～200mm/s24.PCB夹持装置方式侧向夹紧，非拉片Z向夹紧，磁性顶针/真空吸盘；25.标准刮刀长度330mm26.刮刀压力0～20kgf27.传送高度900±20mm28.气源压力0.45～0.6MPa29.电源220VAC50～60HZ30.耗气量0.5L/Min31.额定功率3.0KW32.重量950kg33.设备尺寸L1141mm*W1410mm*H1460mm可选配:1.导轨只有侧夹，没有Z向夹紧;2.刮刀升降可选用气缸控制；3.刮刀长度可选范围140~420mm；4.2D检测模块2.G0半自动锡膏印刷机1.1主要配置及性能特点--印刷刮刀采用直线导轨及马达驱动，印刷速度可变频控制，参数设定方便，确保印刷的稳定；--翻转式刮刀头设计，清洁刮刀无需拆卸，省时方便；刮刀压力、刮刀角度可手动调节；--印刷头可根据印刷范围前后调节，网框臂可分别左右调整，适应不同尺寸钢网的需要；--组合式万用工作台，调节方便、稳定可靠，可依PCB基板大小设定安置顶针和真空吸盘，使装夹更加快速、容易；--网框升降采用气缸及导柱传动，具有较高的刚性且升降稳定可靠；--具有PCB板与丝网间隙的微调装置，保证PCB板与钢网帖合稳定；--整机采用PLC控制，可智能化管理生产过程；1.2整机规格参数指标--工作台面积：500mm×320mm--工作台调节范围：X=±5mmY=±5mmθ=±2°--框架尺寸：340mm×470mm～650mm×550mm--PCB尺寸：50mm×50mm～330mm×250mm--PCB厚度：0.4mm～6mm第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页--印刷速度：0～100mm/s--定位方式：定位销、顶针、真空吸盘--标准刮刀长度：250mm(140mm~420mm可选)--刮刀压力：0～20kgf--工作台高度：820±20mm-...
