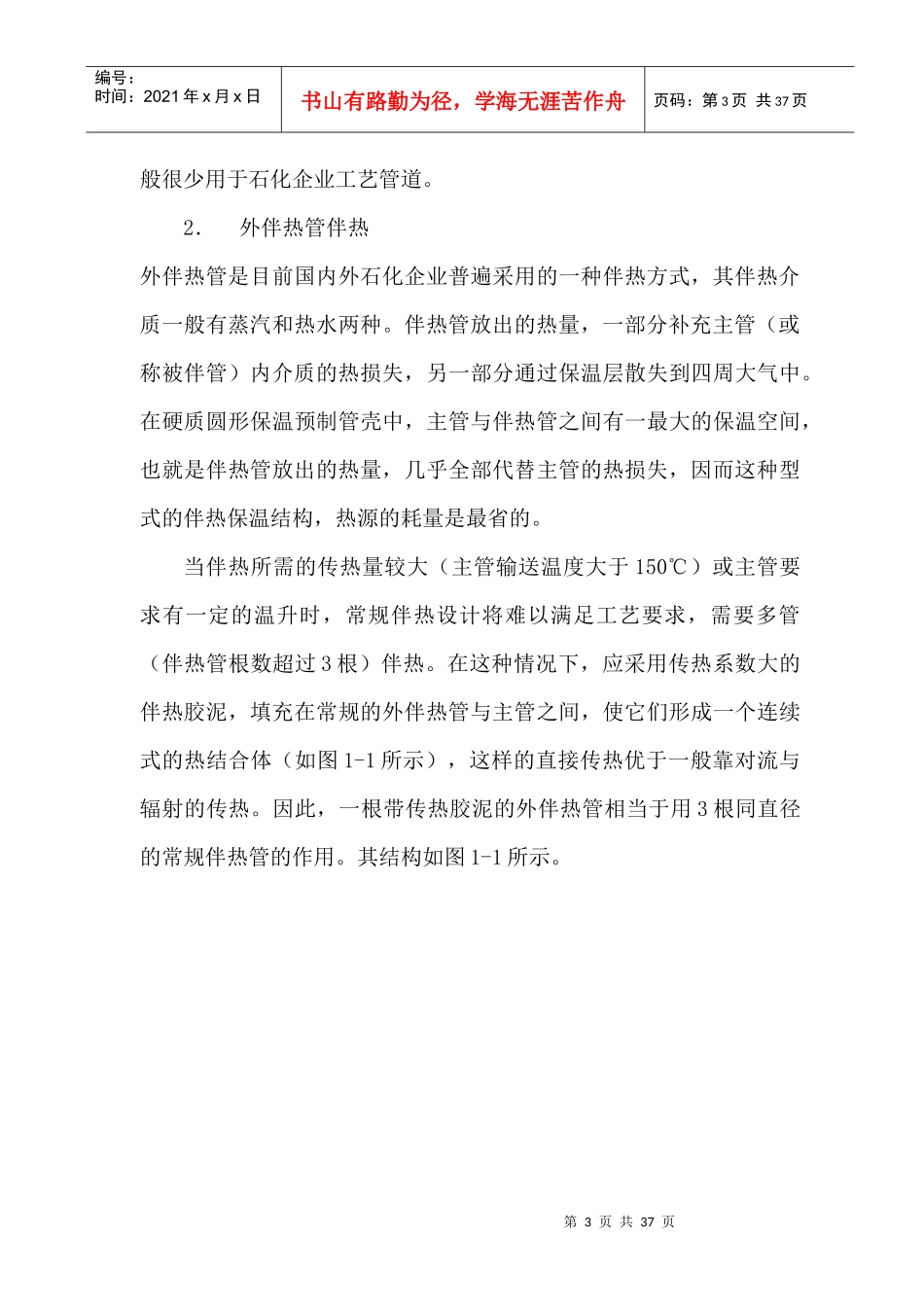

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页化工管道伴热设计规定第一章伴热方式及其选用石油化工企业中的管道，常用伴热的方法以维持生产操作及停输期间管内介质的温度。它的特点是伴热介质取用方便，除某些特殊的热载体外，都是由企业的公用工程系统供给。伴热方式多种多样，适用于输送各种介质及操作条件下的工艺管道。通过几十年的实际运行，证实安全可靠。由于工艺管道内介质的生产条件复杂，因此选用伴热介质，确定伴热方式都应取决于工艺条件，现分析如下。一、伴热介质1．热水热水是一种不常用的伴热介质，适用于在操作温度不高或不能采用高温伴热的介质的条件下，作为伴热的热源。当企业有这一部分余热可以利用，而伴热点布置比较集中是时，可优先使用。有些厂用于原油罐或添加剂罐的加热，前者是为了节省蒸汽利用余热，后者是控制热源介质的温度，防止添加剂分解变质。2．蒸汽蒸汽是国内外石油化工企业中广泛采用的一种伴热介质，取用方便，冷凝潜热大，温度易于调节，使用范围广。石油化工企业中蒸汽可分高压、中压及低压三个系统，而用于伴热的是中、低压两个系统，基本上能满足石化企业中工艺管道的使用要求。3．热载体第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页当蒸汽（指中、低压蒸汽）温度不能满足工艺要求时，才采用热载体作为热源。这些热载体在炼油厂中常用的有重柴油或馏程大于300℃馏分油；在石油化工企业中有联苯-联苯醚或加氢联三苯等。热载体作伴热介质，一般用于管内介质的操作温度大于150℃的夹套伴热系统。4．电热电热是一种利用电能为热源的伴热技术。电伴热安全可靠，施工简便，能有效地进行温度控制，防止管道介质温度过热。二、伴热方式1．内伴热管伴热伴热管安装在工艺管道（以下也称主管）内部，伴热介质释放出来的热量。全部用于补充主管内介质的热损失。这种结构的特点：（1）热效率高，用蒸汽作为热源时，与外伴热管比较，可以节省15~25%的蒸汽耗量；（2）内伴热管的外侧传热系数hi，与主管内介质的流速、粘度有关；（3）由于它安装在工艺管道内部，所以伴热管的管壁加厚。无缝钢管的自然长度一般为8~13米，伴热管的焊缝又不允许留在工艺管道内部，因此弯管的数量大大增多，施工工程量随之加大。（4）伴热管的热变形问题应予重视，否则将引起伴热管胀裂事故，既影响产品质量，又要停产检修。（5）这种结构型式不能用于输送有腐蚀性及热敏性介质的管道。一第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页般很少用于石化企业工艺管道。2．外伴热管伴热外伴热管是目前国内外石化企业普遍采用的一种伴热方式，其伴热介质一般有蒸汽和热水两种。伴热管放出的热量，一部分补充主管（或称被伴管）内介质的热损失，另一部分通过保温层散失到四周大气中。在硬质圆形保温预制管壳中，主管与伴热管之间有一最大的保温空间，也就是伴热管放出的热量，几乎全部代替主管的热损失，因而这种型式的伴热保温结构，热源的耗量是最省的。当伴热所需的传热量较大（主管输送温度大于150℃）或主管要求有一定的温升时，常规伴热设计将难以满足工艺要求，需要多管（伴热管根数超过3根）伴热。在这种情况下，应采用传热系数大的伴热胶泥，填充在常规的外伴热管与主管之间，使它们形成一个连续式的热结合体（如图1-1所示），这样的直接传热优于一般靠对流与辐射的传热。因此，一根带传热胶泥的外伴热管相当于用3根同直径的常规伴热管的作用。其结构如图1-1所示。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页实践证明带传热胶泥的外伴热管可以代替投资昂贵的夹套管及多根伴热管。它能提供与夹套管一样的传热效果如图1-2所示。综上所述，外伴热管在石化企业中能广泛的应用，其主要原因有以下几点：（1）适应范围广，一般操作温度在170℃以下的工艺管道都可以采用。输送有腐蚀性或热敏性介质的管道，不能用内伴热及夹套伴热，但对于常规的外伴热管，只要在主管与伴...
