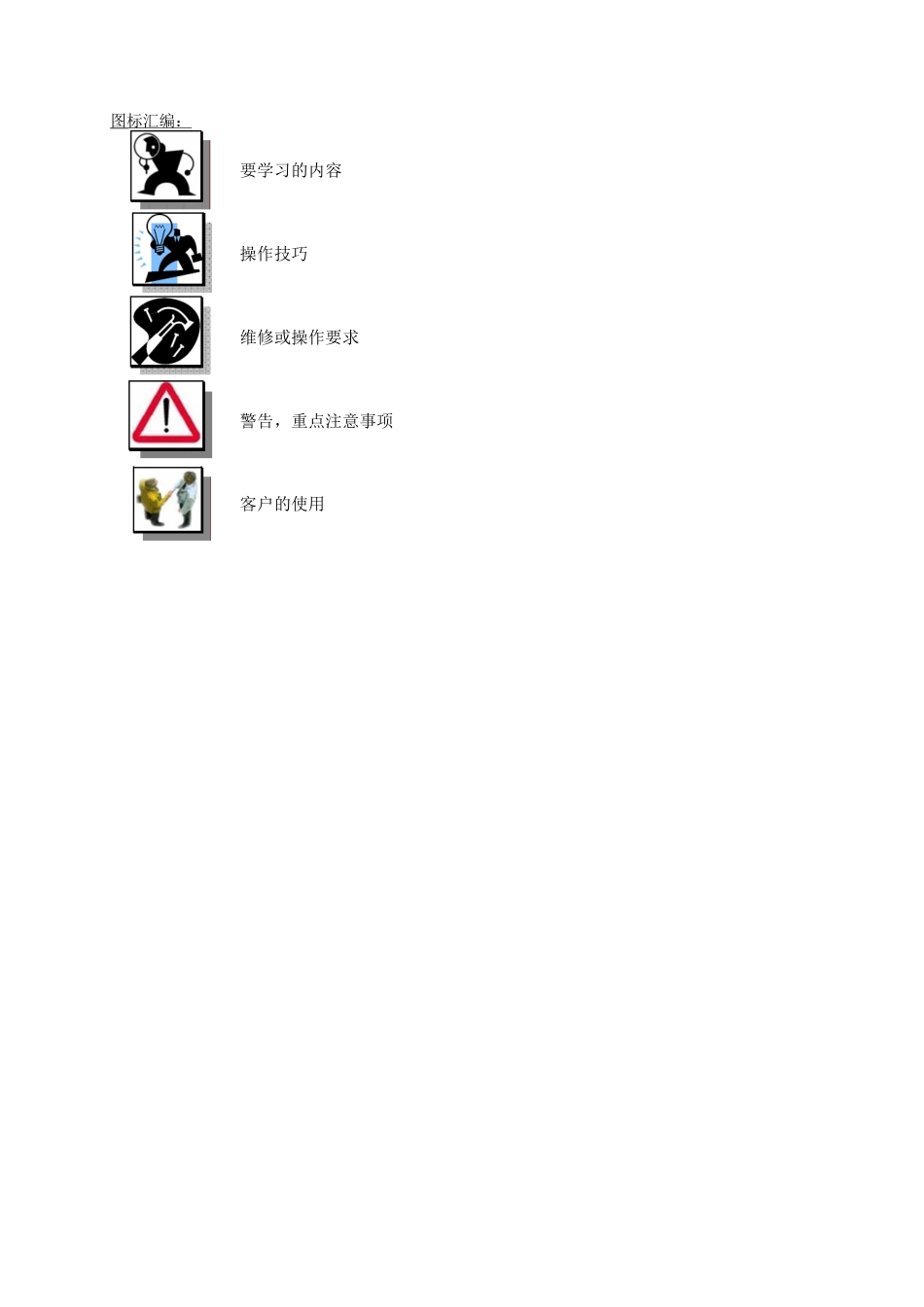

2010电子电气架构实际操作—老师文件售后技术培训图标汇编：要学习的内容操作技巧维修或操作要求警告，重点注意事项客户的使用修订记录日期页码更改内容基本介绍学员使用文件文件名称内容文件名称2010电子架构64页，7930个字C_12260LIN2.X11页，1088个字C_12264培训师使用文件文件名称内容文档名称2010电子架构64页，7930个字C_12260LIN2.X11页，1088个字C_122641.教学场景实际操作90N°121：学员们自行查看电子架构中主要的控制盒学员们自行了解故障日志信息库的功能在三辆车上同时进行实际操作实际操作90N°124：学员们自行了解CAN底盘网的技术参数及其运行.了解终端电阻的位置，运行电压和CAN底盘网故障公差在每个分组完成了每项实际操作后培训师应“趁热打铁”进行总结实际操作时应由每个小组在三个岗位上轮流进行实际操作（轮流操作45分钟）实际操作90N°123：学员们应根据客户描述车辆的症状自行找出车辆不能正常运行的原因。通过故障原因的查找，学员们能够了解到电源管理保护盒BPGA是如何工作的（启动+CPC中央功率转换器).学员们借助诊断工具参数能够完成对电源管理保护盒BPGA的诊断。在每个分组完成了每项实际操作后培训师应“趁热打铁”进行总结实际操作时应由每个小组在三个岗位上轮流进行实际操作（轮流操作45分钟）实际操作26N°108：学员们自行查看照明系统PWM电流，以及运行的不同阶段这些实际操作工作在三辆车上同时进行2.教学使用的零件在教室内进行理论部分内容时应给每个学员一个下列材料：一个智能服务控制盒(BSI),一个电源管理保护盒BPGA(BPGA).3.车辆清单车辆乘用车1类型2010电子架构发动机--配置乘用车2类型2010电子架构发动机--配置配置了ESP的车型乘用车3类型2010电子架构发动机--配置电动玻璃升降器4.要利用的材料汇总类型：装备诊断工具3厂家工具测量工具3测量接口接入互联网3每个实际操作岗位一个故障盒故障盒542测试故障盒故障盒附件CHA-BAP541故障盒支架接口线束108智能服务控制盒20101智能服务控制盒（BSI）分流器线束电池充电器3专用材料9780G73探针3万用表1工具箱3工作灯S1286A31一套硬的测量探头(盒装S1286)1使用手册实际操作涉及到的岗位汇总准备实际操作页码G1G2G3实际操作涉及岗位A-B-C2010电器电子架构内容准备连接到车辆上的主要控制盒实际操作90N°12130车辆1上的实际操作涉及岗位APWM车灯电流拆下车辆左后车灯，准备进入G板车灯实际操作26N°10845车辆2上的实际操作涉及岗位ACAN底盘网内容在底盘网上完成两个点的测量实际操作90N°12445车辆3上的实际操作涉及岗位C了解电源管理保护盒BPGA+CPC中央功率转换器的启动条件使电源管理保护盒BPGA的线路1断开实际操作90N°12345第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页目录实际操作内容......................................................................................................................................1实际操作TP0001--AEE2010基本内容.............................................................................................2实际操作内容....................................................................................................................................13实际操作TP0002-CAN底盘网络.....................................................................................................20实际操作内容....................................................................................................................................21实际操作TP0003-能源管理..............................................................................................................19实际操作内容....................................................................................................................................23实际操作TP0004-照明系统..............................................................................
