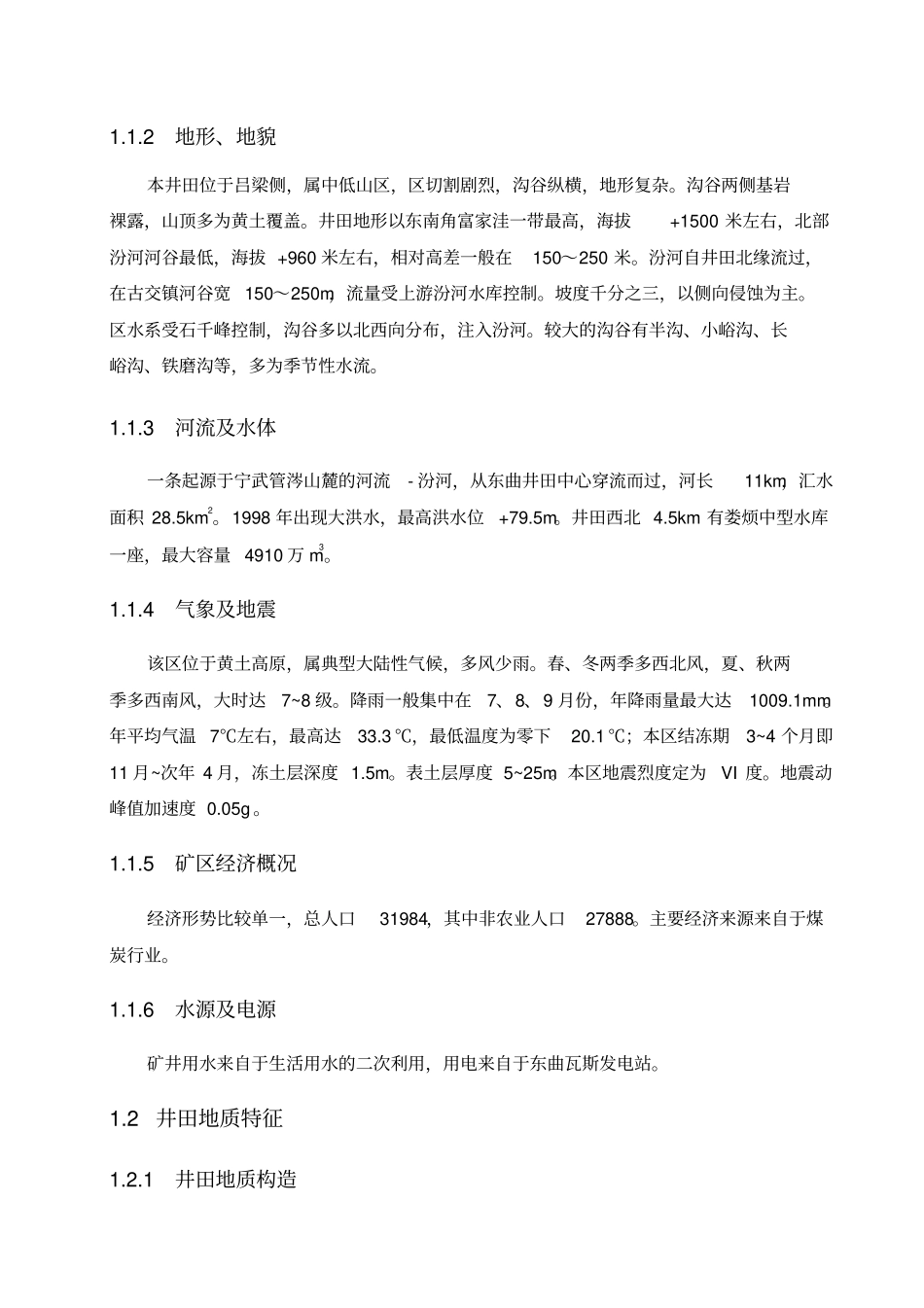

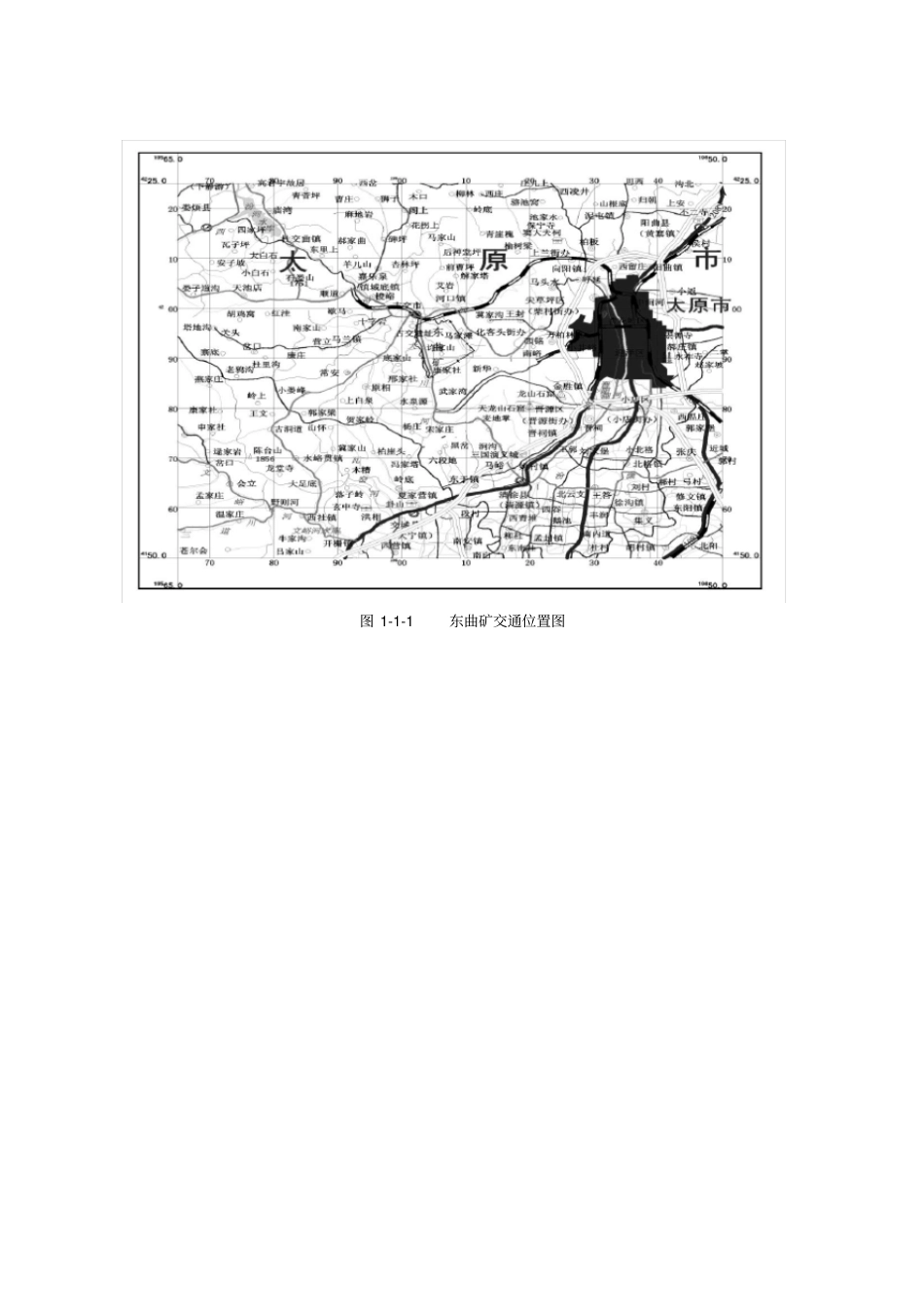

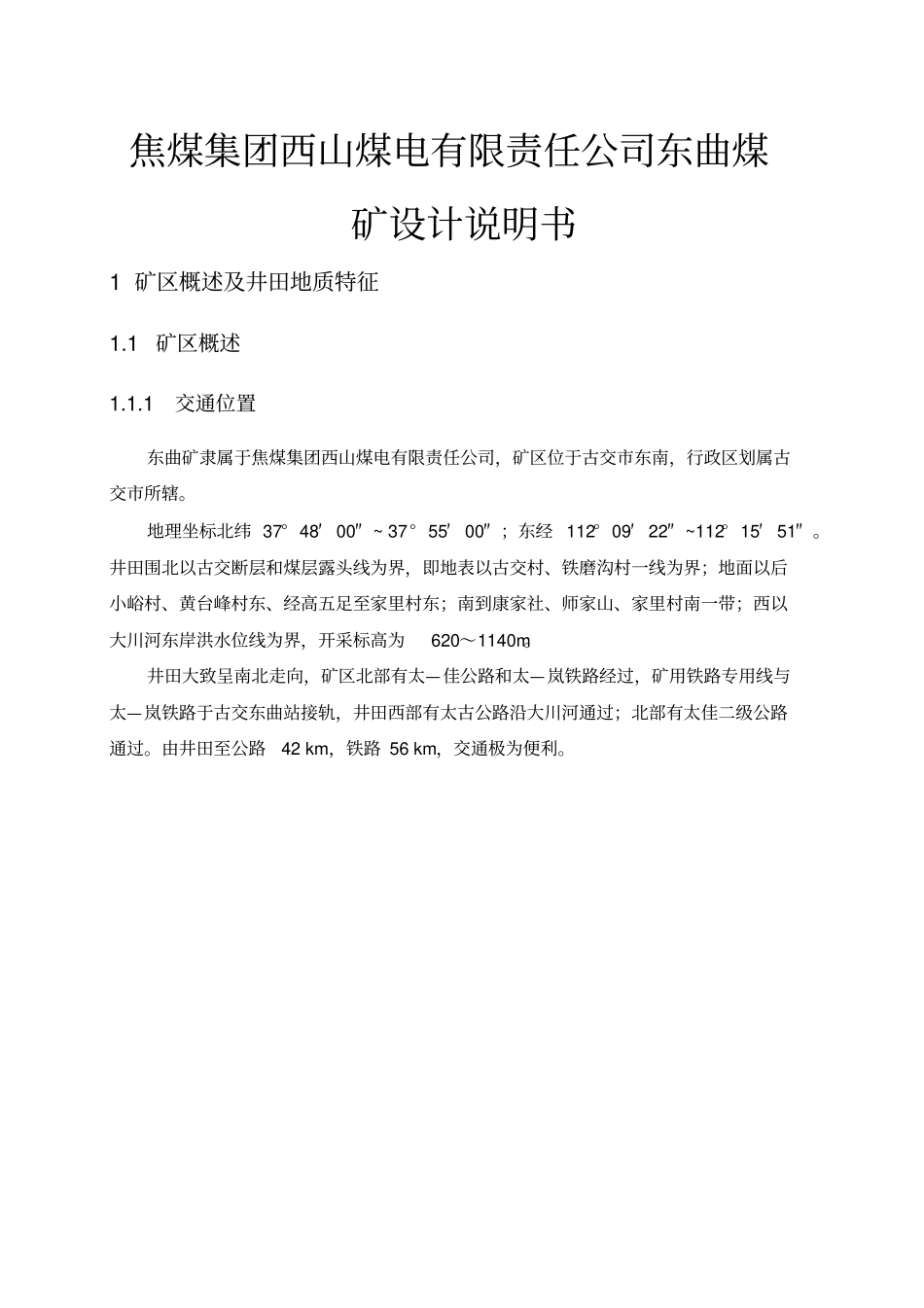

焦煤集团西山煤电有限责任公司东曲煤矿设计说明书1矿区概述及井田地质特征1.1矿区概述1.1.1交通位置东曲矿隶属于焦煤集团西山煤电有限责任公司，矿区位于古交市东南，行政区划属古交市所辖。地理坐标北纬37°48′00″~37°55′00″；东经112°09′22″~112°15′51″。井田围北以古交断层和煤层露头线为界，即地表以古交村、铁磨沟村一线为界；地面以后小峪村、黄台峰村东、经高五足至家里村东；南到康家社、师家山、家里村南一带；西以大川河东岸洪水位线为界，开采标高为620～1140m。井田大致呈南北走向，矿区北部有太—佳公路和太—岚铁路经过，矿用铁路专用线与太—岚铁路于古交东曲站接轨，井田西部有太古公路沿大川河通过；北部有太佳二级公路通过。由井田至公路42km，铁路56km，交通极为便利。图1-1-1东曲矿交通位置图1.1.2地形、地貌本井田位于吕梁侧，属中低山区，区切割剧烈，沟谷纵横，地形复杂。沟谷两侧基岩裸露，山顶多为黄土覆盖。井田地形以东南角富家洼一带最高，海拔+1500米左右，北部汾河河谷最低，海拔+960米左右，相对高差一般在150～250米。汾河自井田北缘流过，在古交镇河谷宽150～250m，流量受上游汾河水库控制。坡度千分之三，以侧向侵蚀为主。区水系受石千峰控制，沟谷多以北西向分布，注入汾河。较大的沟谷有半沟、小峪沟、长峪沟、铁磨沟等，多为季节性水流。1.1.3河流及水体一条起源于宁武管涔山麓的河流-汾河，从东曲井田中心穿流而过，河长11km，汇水面积28.5km2。1998年出现大洪水，最高洪水位+79.5m。井田西北4.5km有娄烦中型水库一座，最大容量4910万m3。1.1.4气象及地震该区位于黄土高原，属典型大陆性气候，多风少雨。春、冬两季多西北风，夏、秋两季多西南风，大时达7~8级。降雨一般集中在7、8、9月份，年降雨量最大达1009.1mm。年平均气温7℃左右，最高达33.3℃，最低温度为零下20.1℃；本区结冻期3~4个月即11月~次年4月，冻土层深度1.5m。表土层厚度5~25m。本区地震烈度定为VI度。地震动峰值加速度0.05g。1.1.5矿区经济概况经济形势比较单一，总人口31984，其中非农业人口27888。主要经济来源来自于煤炭行业。1.1.6水源及电源矿井用水来自于生活用水的二次利用，用电来自于东曲瓦斯发电站。1.2井田地质特征1.2.1井田地质构造矿区位于马兰向斜的东翼，受新华夏系泰山式断裂的控制。地层走向北西，倾向南西，倾角3o～8o，基本上为一伴有宽缓波状褶皱的单斜构造。断层横穿井田中部，组成地堑，其间小断层密布，形如树枝。此外，沟谷两侧常见到滑坡等现象，采掘中没有发现有岩浆岩侵入现象。褶曲：多为短轴或波状褶曲，轴部宽缓，两翼倾角3°～6°或更小，地面不易察觉，主要为钻探和生产揭露资料控制。轴向与断层平行或斜交，延伸较远，对开采影响不大。断层：本区断层较多，为区主要地质构造。陷落柱:本区陷落柱较少，据已开采情况，在区中、南部发育有围较小的陷落柱，小的约10～20米，大的约30～40米，对开采有一定影响。1.2.2水文地质本区含水层有奥系马家沟组灰岩、组灰岩、组砂岩、石盒子组砂岩、全新统冲积砾石层。其中奥灰水为基岩中最主要的含水层，其上含水带水位标高914.64～929.72米，据此本区2/3以上2#煤都被超越，下含水带水位869.38～880.32米，8#煤全部处于超越水位。矿井正常涌水量为210m3/h，最大280m3/h。1.3煤层特征1.3.1煤层本井田煤系地层分上、下两煤段。上含煤段煤层较为发育，主采4、8煤层，地层厚约193m左右，岩相及岩性变化较大以河床相及湖泊相沉积为主，煤层顶板偶有冲刷现象。中部砂泥岩层，以静水湖泊相沉积为主。1.3.2煤层顶底板4号煤层：伪顶为砂质泥岩、泥岩、炭质泥岩，厚度0.1～1.0m，一般为0.55m。直接顶为细砂岩、粗砂岩，厚度0.3～9.2m，一般为3.00m。老顶为细砂岩、粗砂岩及砂砾岩，厚度1.32～34.00m，一般为12.0m。底板为中砂岩、细砂岩和粉砂岩，厚度0.15～7.00m，一般为1.37m。直接顶板为Ⅱ类偏高，老顶为Ⅱ类。8号煤层：伪顶炭质泥岩、泥岩、砂泥岩，厚度0.05～1.0m，一般为0.39m。直接顶为砂泥岩、细砂岩、中砂岩、粉砂岩，厚0.3～14.37m，一般为3.18m。老顶粉砂岩、细砂岩、中砂岩、粗砂岩、砂...
