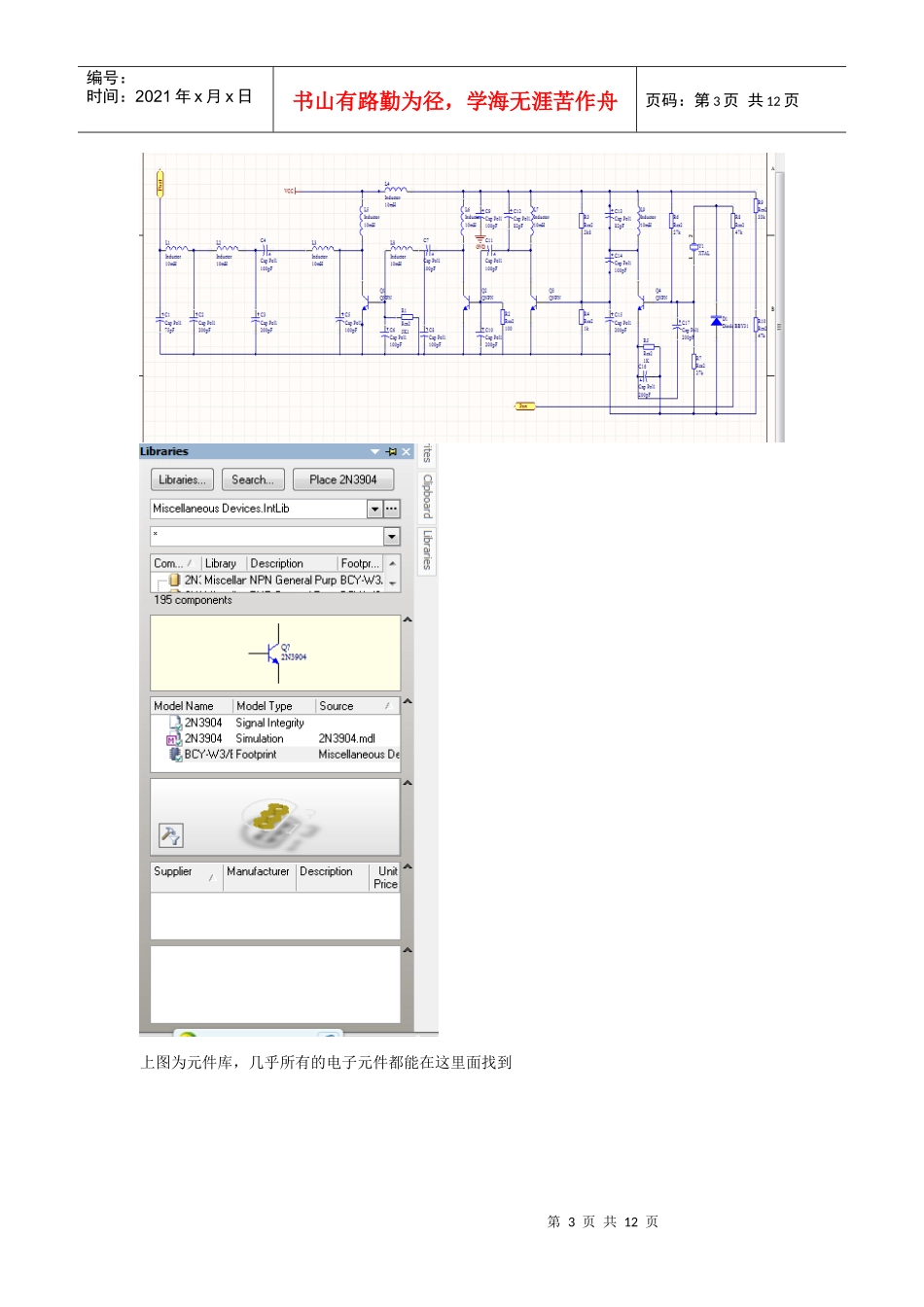

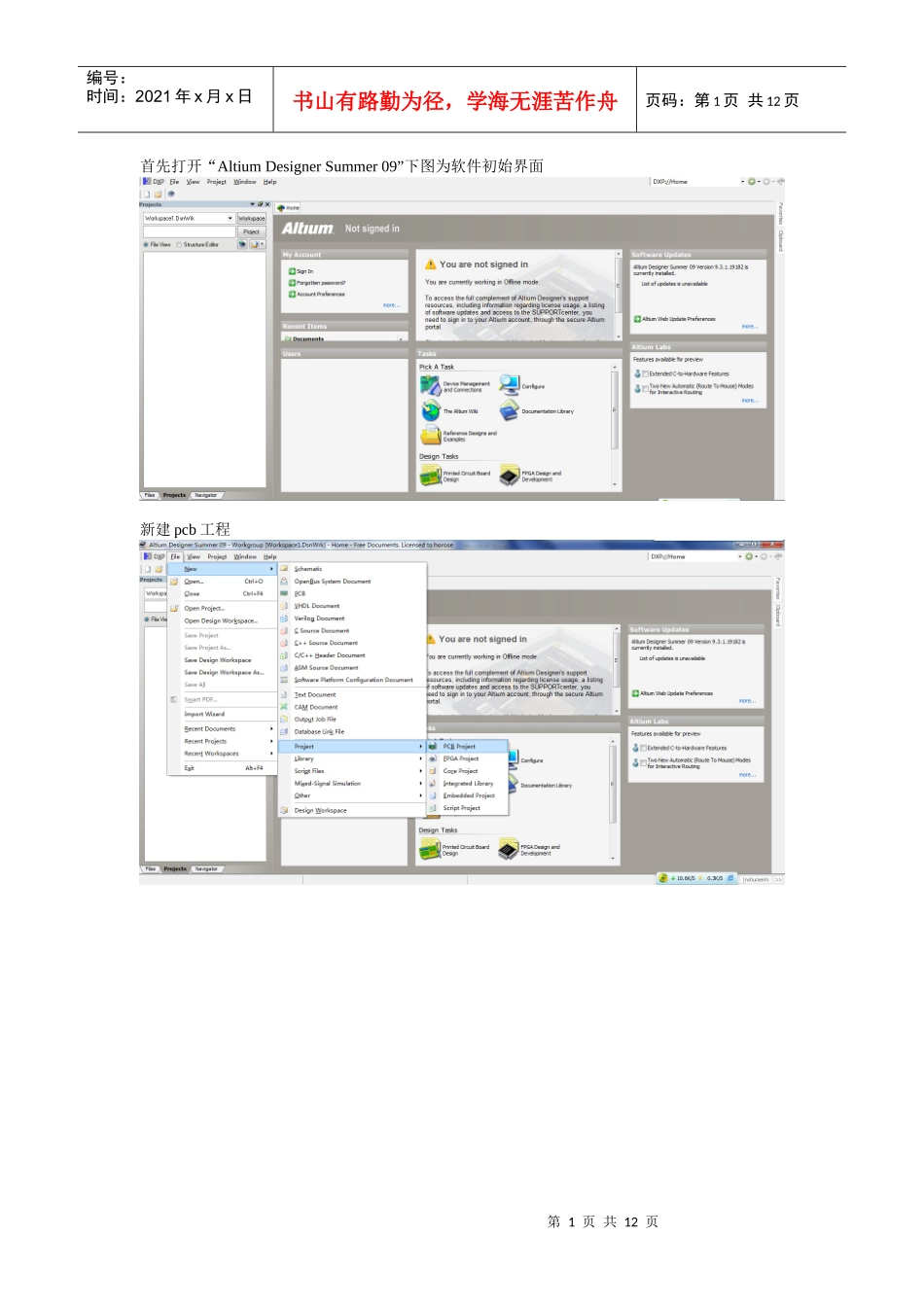

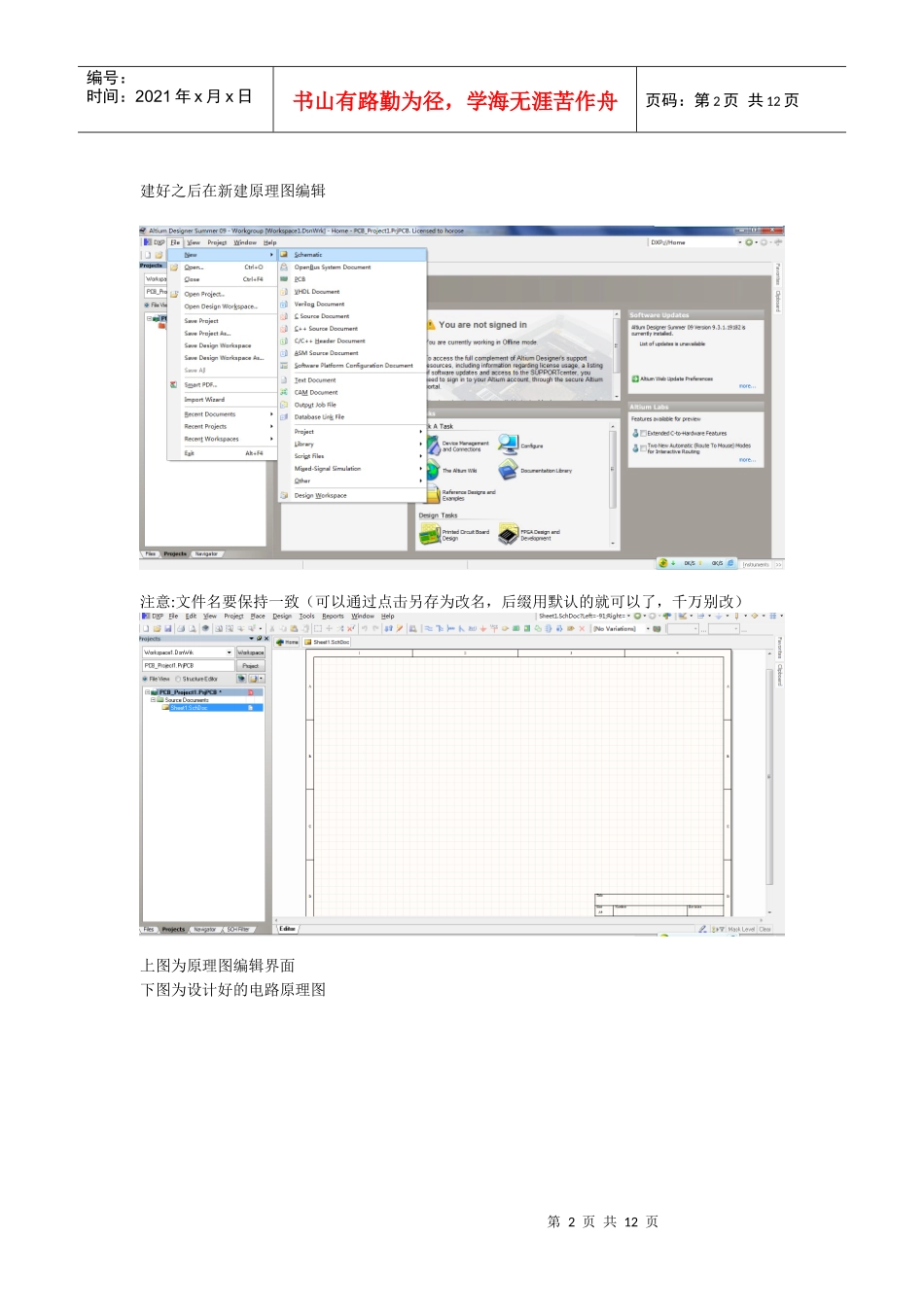

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页首先打开“AltiumDesignerSummer09”下图为软件初始界面新建pcb工程第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页建好之后在新建原理图编辑注意:文件名要保持一致（可以通过点击另存为改名，后缀用默认的就可以了，千万别改）上图为原理图编辑界面下图为设计好的电路原理图第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页上图为元件库，几乎所有的电子元件都能在这里面找到第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页上图是把设计好的电路原理图编译一下，编译完成之后点击右下角“system”—>“message”无错误提示即表明电路原理图正确第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页下图为生成网络表格,左边文件区域产生”generate”,网络表格文件即在里面下图为新建pcb板生成pcb板,并将生成的网络表格导入,其过程如下:第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页导入网络表格之后如下：此时再进行元件布局，可以用手工布局，软件也提供了自动布局功能上图为手工布局好的pcb板子下图是用的自动布线功能（点击菜单栏autorouteall，出现下图界面，点击routeall即完成了自动布线）第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页下图是给板子表面覆铜点击如图快捷图标中的倒数第三个，即出现如下界面。按着图中显示的操作即可第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页第11页共12页第10页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共12页上图为顶层覆铜下图为底层覆铜最后一个图为完整的电路板的3D视图。到此电路板就做好了。第12页共12页第11页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共12页
