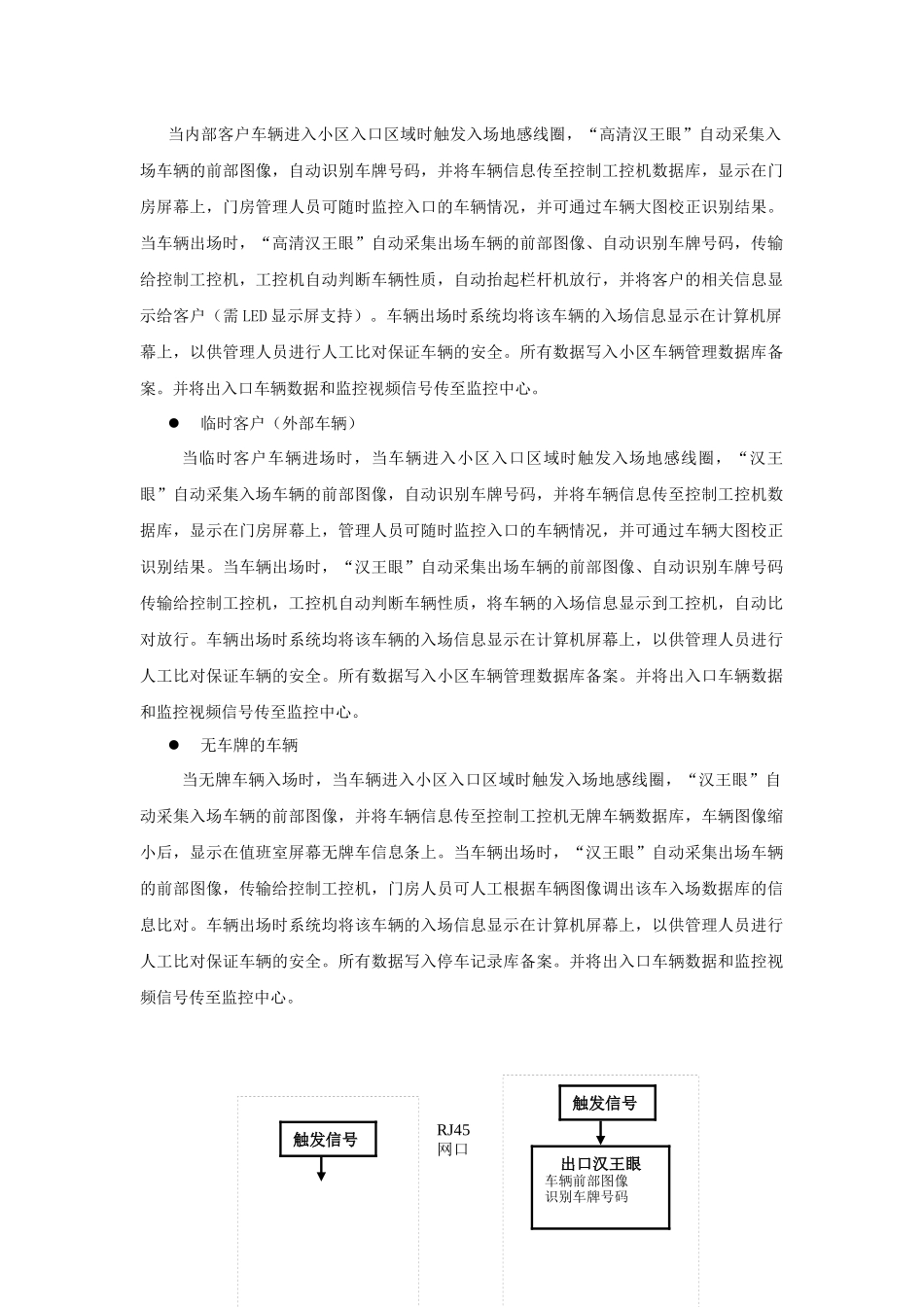

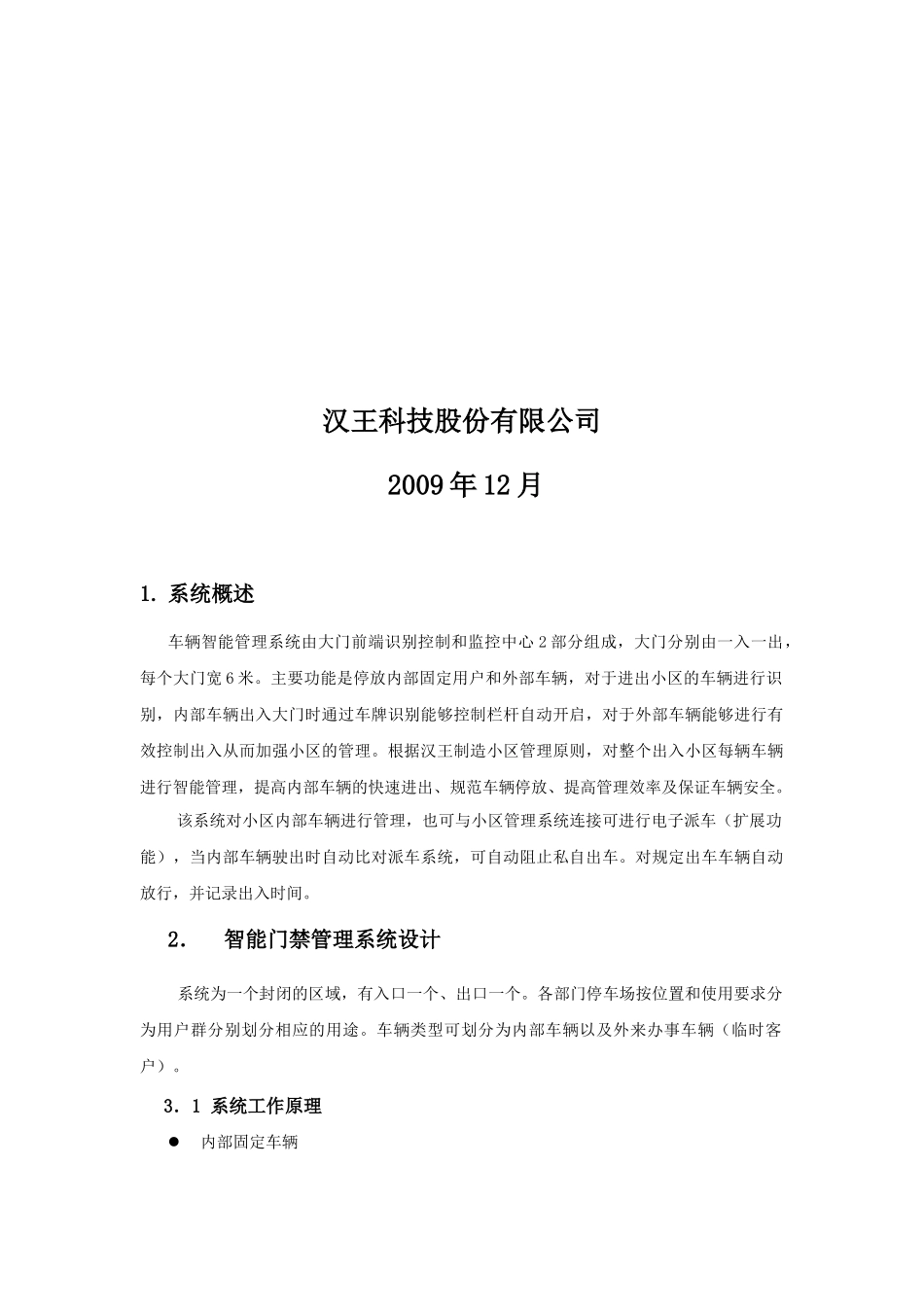

门禁管理系统技术方案汉王科技股份有限公司2009年12月1.系统概述车辆智能管理系统由大门前端识别控制和监控中心2部分组成，大门分别由一入一出，每个大门宽6米。主要功能是停放内部固定用户和外部车辆，对于进出小区的车辆进行识别，内部车辆出入大门时通过车牌识别能够控制栏杆自动开启，对于外部车辆能够进行有效控制出入从而加强小区的管理。根据汉王制造小区管理原则，对整个出入小区每辆车辆进行智能管理，提高内部车辆的快速进出、规范车辆停放、提高管理效率及保证车辆安全。该系统对小区内部车辆进行管理，也可与小区管理系统连接可进行电子派车（扩展功能），当内部车辆驶出时自动比对派车系统，可自动阻止私自出车。对规定出车车辆自动放行，并记录出入时间。2．智能门禁管理系统设计系统为一个封闭的区域，有入口一个、出口一个。各部门停车场按位置和使用要求分为用户群分别划分相应的用途。车辆类型可划分为内部车辆以及外来办事车辆（临时客户）。3．1系统工作原理内部固定车辆当内部客户车辆进入小区入口区域时触发入场地感线圈，“高清汉王眼”自动采集入场车辆的前部图像，自动识别车牌号码，并将车辆信息传至控制工控机数据库，显示在门房屏幕上，门房管理人员可随时监控入口的车辆情况，并可通过车辆大图校正识别结果。当车辆出场时，“高清汉王眼”自动采集出场车辆的前部图像、自动识别车牌号码，传输给控制工控机，工控机自动判断车辆性质，自动抬起栏杆机放行，并将客户的相关信息显示给客户（需LED显示屏支持）。车辆出场时系统均将该车辆的入场信息显示在计算机屏幕上，以供管理人员进行人工比对保证车辆的安全。所有数据写入小区车辆管理数据库备案。并将出入口车辆数据和监控视频信号传至监控中心。临时客户（外部车辆）当临时客户车辆进场时，当车辆进入小区入口区域时触发入场地感线圈，“汉王眼”自动采集入场车辆的前部图像，自动识别车牌号码，并将车辆信息传至控制工控机数据库，显示在门房屏幕上，管理人员可随时监控入口的车辆情况，并可通过车辆大图校正识别结果。当车辆出场时，“汉王眼”自动采集出场车辆的前部图像、自动识别车牌号码传输给控制工控机，工控机自动判断车辆性质，将车辆的入场信息显示到工控机，自动比对放行。车辆出场时系统均将该车辆的入场信息显示在计算机屏幕上，以供管理人员进行人工比对保证车辆的安全。所有数据写入小区车辆管理数据库备案。并将出入口车辆数据和监控视频信号传至监控中心。无车牌的车辆当无牌车辆入场时，当车辆进入小区入口区域时触发入场地感线圈，“汉王眼”自动采集入场车辆的前部图像，并将车辆信息传至控制工控机无牌车辆数据库，车辆图像缩小后，显示在值班室屏幕无牌车信息条上。当车辆出场时，“汉王眼”自动采集出场车辆的前部图像，传输给控制工控机，门房人员可人工根据车辆图像调出该车入场数据库的信息比对。车辆出场时系统均将该车辆的入场信息显示在计算机屏幕上，以供管理人员进行人工比对保证车辆的安全。所有数据写入停车记录库备案。并将出入口车辆数据和监控视频信号传至监控中心。触发信号出口汉王眼车辆前部图像识别车牌号码触发信号RJ45网口3．3入口信息采集子系统汉王制造现有大门，门宽约7米，规划为一进一出在门房内配置一台工控机。汉王眼的识别结果和采集的图片通过网口传送到工控机。工控机上安装I/0卡，用来接收控制门口的推拉门（或者栏杆）。汉王眼的数据在当地工控机上保存后通过光纤（或者网线）传送到小区的管理中心。动态视频由摄像机直接送到监控中心，可根据需要将动态视频保存到硬盘录像机上，以备查询。出口设备入口出口入口汉王眼车辆前部图像识别车牌号码栏杆机出口控制器1．接收出/入口汉王眼识别结果2．接收出/入口抓拍车辆图片3．判断车辆性质4．数据存贮5．自动计数6．控制栏杆机栏杆机总控室设备入口设备串口图2车牌识别系统布局示意图如图2所示，在入口处两条道上各安装一个地感线圈，距离线圈车行方向约4-7m位置左侧安装一台高清汉王眼。当有车辆通过线圈时，车辆检测器检测到有车通行信号时给汉王眼一个信号抓拍当前通行车辆车牌。汉王...
