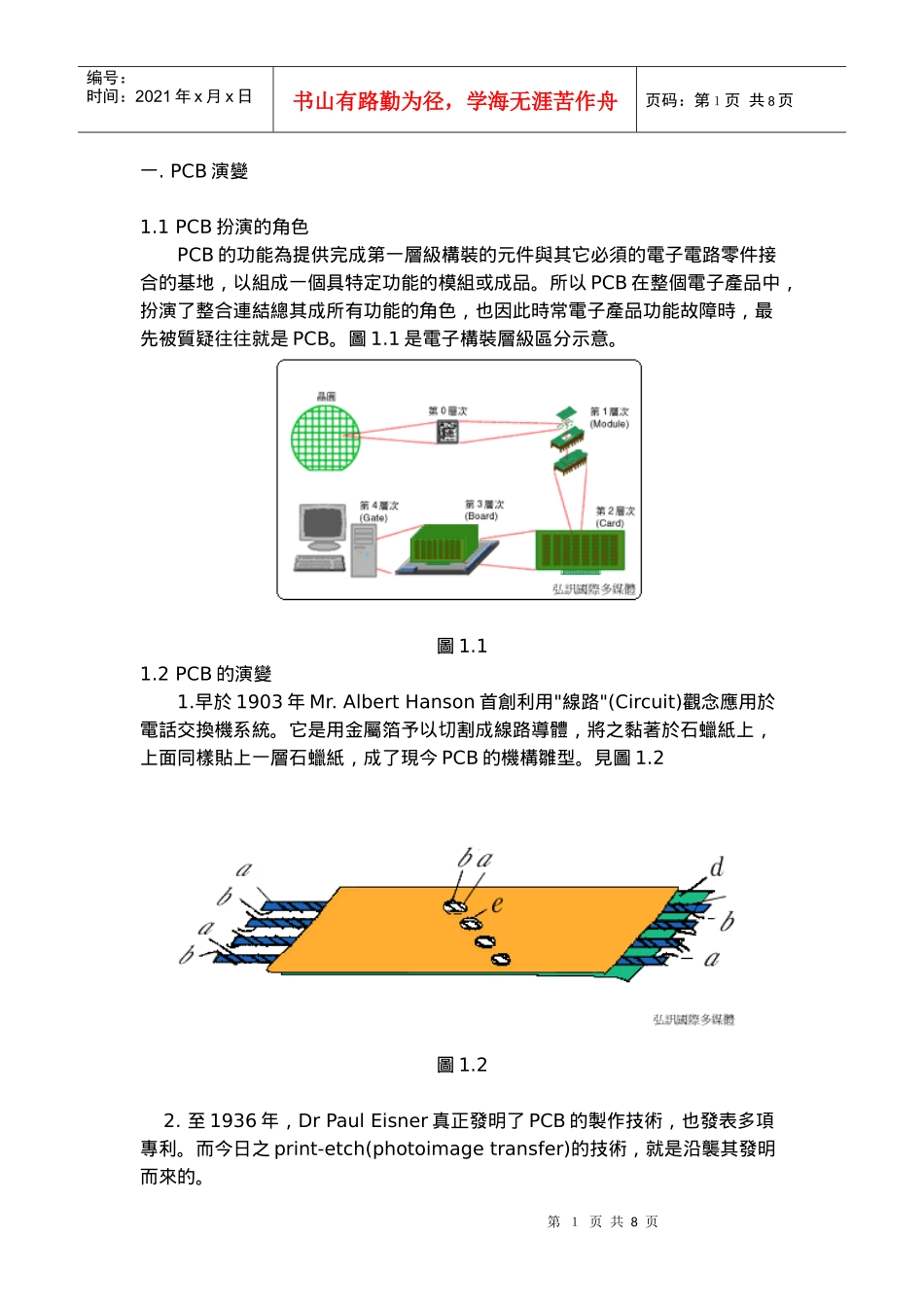

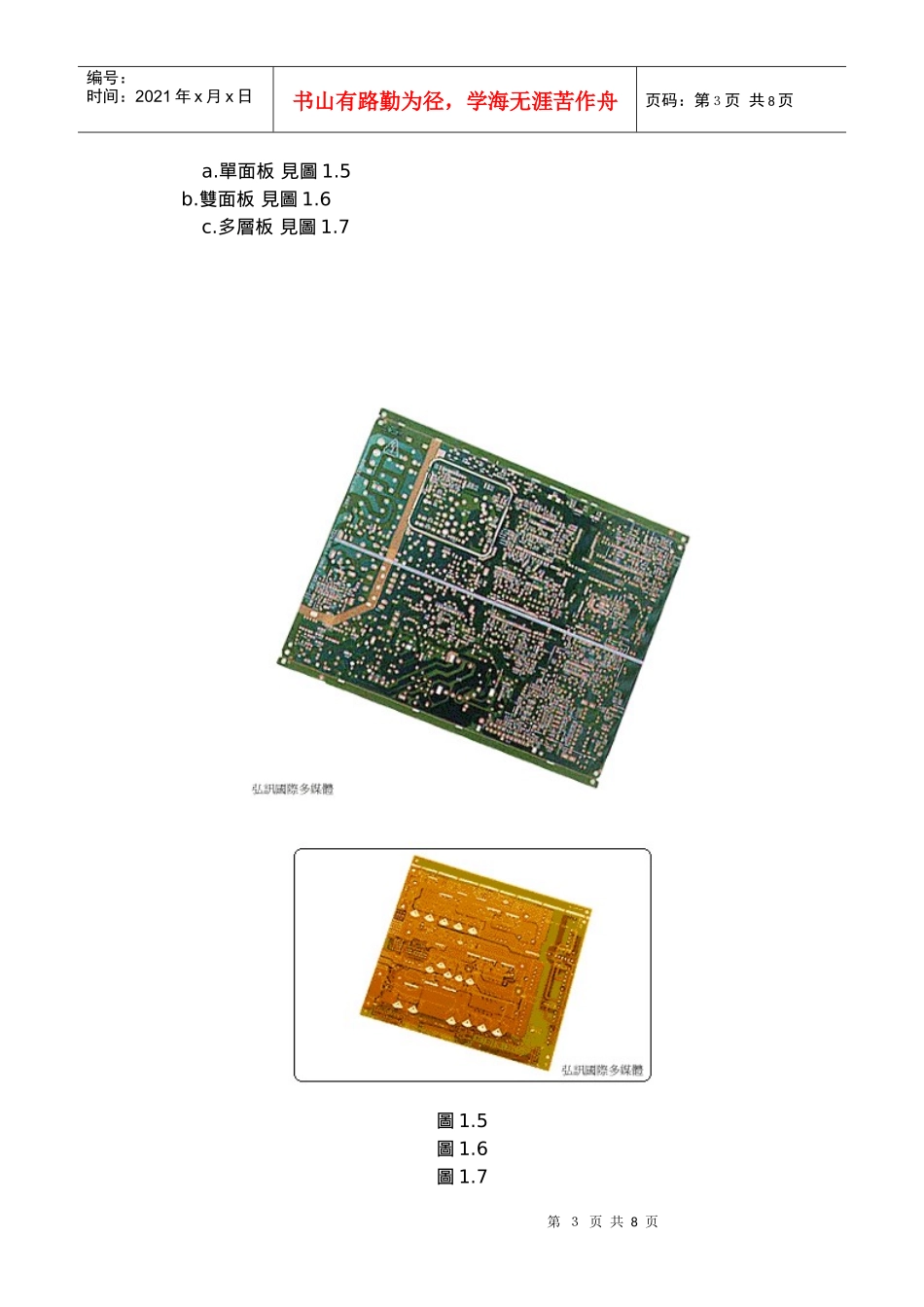

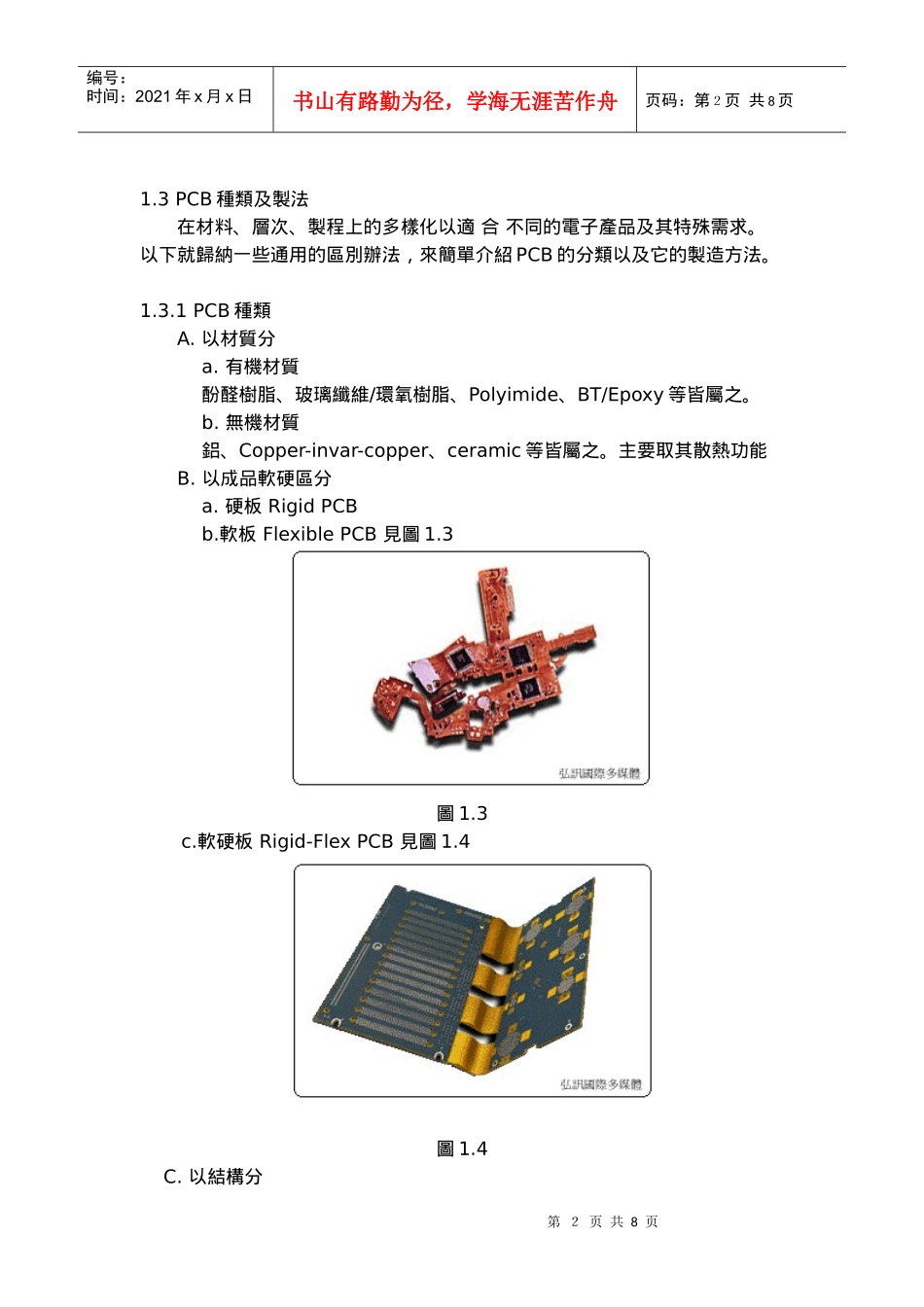

第１页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共8页一.PCB演變1.1PCB扮演的角色PCB的功能為提供完成第一層級構裝的元件與其它必須的電子電路零件接合的基地，以組成一個具特定功能的模組或成品。所以PCB在整個電子產品中，扮演了整合連結總其成所有功能的角色，也因此時常電子產品功能故障時，最先被質疑往往就是PCB。圖1.1是電子構裝層級區分示意。圖1.11.2PCB的演變1.早於1903年Mr.AlbertHanson首創利用"線路"(Circuit)觀念應用於電話交換機系統。它是用金屬箔予以切割成線路導體，將之黏著於石蠟紙上，上面同樣貼上一層石蠟紙，成了現今PCB的機構雛型。見圖1.2圖1.22.至1936年，DrPaulEisner真正發明了PCB的製作技術，也發表多項專利。而今日之print-etch(photoimagetransfer)的技術，就是沿襲其發明而來的。第２页共8页第１页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共8页1.3PCB種類及製法在材料、層次、製程上的多樣化以適合不同的電子產品及其特殊需求。以下就歸納一些通用的區別辦法，來簡單介紹PCB的分類以及它的製造方法。1.3.1PCB種類A.以材質分a.有機材質酚醛樹脂、玻璃纖維/環氧樹脂、Polyimide、BT/Epoxy等皆屬之。b.無機材質鋁、Copper-invar-copper、ceramic等皆屬之。主要取其散熱功能B.以成品軟硬區分a.硬板RigidPCBb.軟板FlexiblePCB見圖1.3圖1.3c.軟硬板Rigid-FlexPCB見圖1.4圖1.4C.以結構分第３页共8页第２页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共8页a.單面板見圖1.5b.雙面板見圖1.6c.多層板見圖1.7圖1.5圖1.6圖1.7第４页共8页第３页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共8页D.依用途分：通信/耗用性電子/軍用/電腦/半導體/…電測板,見圖1.8BGA.另有一種射出成型的立體PCB，因使用少，不在此介紹。圖1.81.3.2製造方法介紹A.減除法，其流程見圖1.9B.加成法，又可分半加成與全加成法，見圖1.101.11C.尚有其它因應IC封裝的變革延伸而出的一些先進製程，本光碟僅提及但不詳加介紹，因有許多尚屬機密也不易取得，或者成熟度尚不夠。本光碟以傳統負片多層板的製程為主軸，深入淺出的介紹各個製程，再輔以先進技術的觀念來探討未來的PCB走勢。第５页共8页第４页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共8页圖1.9第６页共8页第５页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共8页圖1.10第７页共8页第６页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第７页共8页圖1.11第８页共8页第７页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第８页共8页
