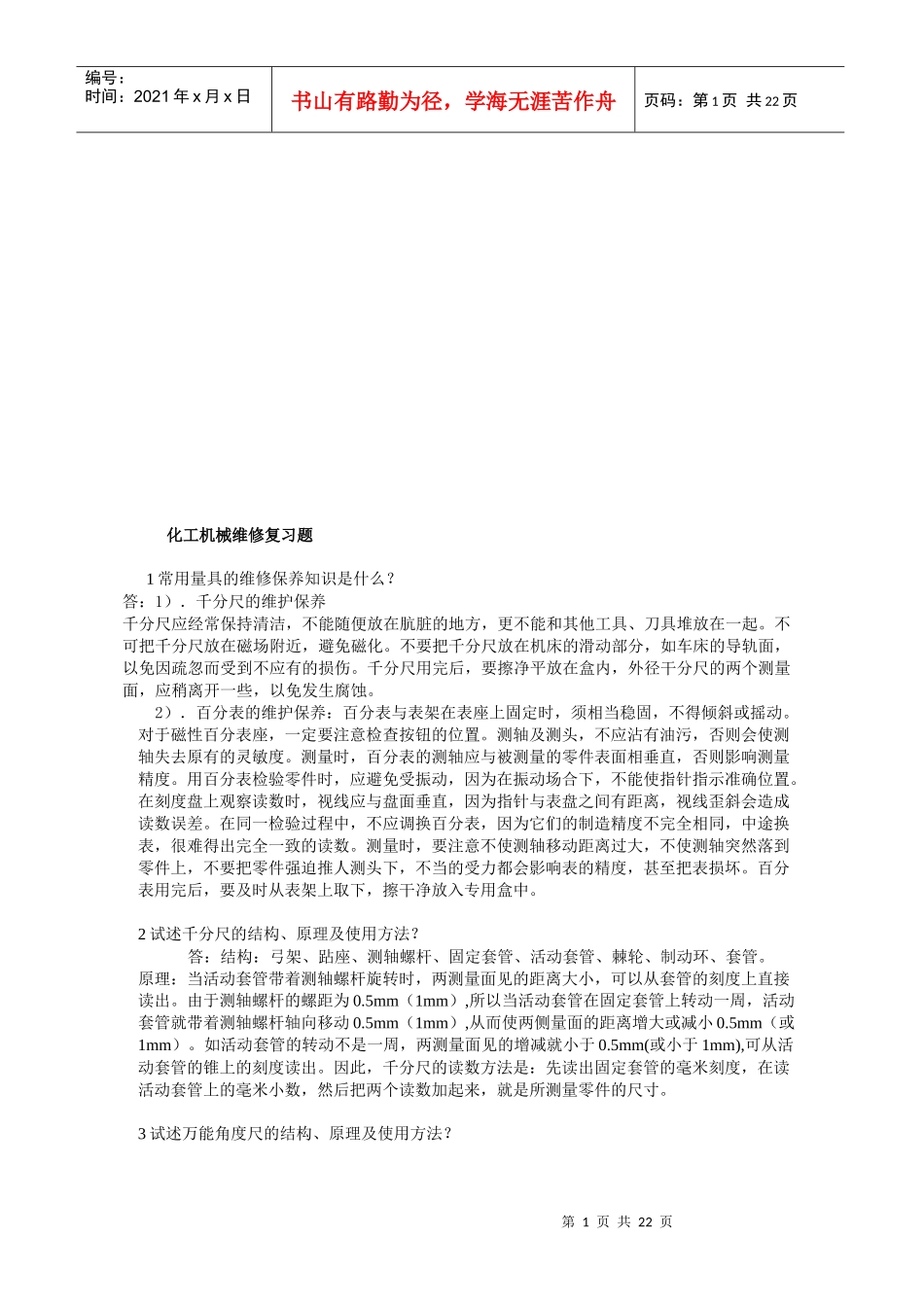

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页化工机械维修复习题1常用量具的维修保养知识是什么？答：1）．千分尺的维护保养千分尺应经常保持清洁，不能随便放在肮脏的地方，更不能和其他工具、刀具堆放在一起。不可把千分尺放在磁场附近，避免磁化。不要把千分尺放在机床的滑动部分，如车床的导轨面，以免因疏忽而受到不应有的损伤。千分尺用完后，要擦净平放在盒内，外径干分尺的两个测量面，应稍离开一些，以免发生腐蚀。2）．百分表的维护保养：百分表与表架在表座上固定时，须相当稳固，不得倾斜或摇动。对于磁性百分表座，一定要注意检查按钮的位置。测轴及测头，不应沾有油污，否则会使测轴失去原有的灵敏度。测量时，百分表的测轴应与被测量的零件表面相垂直，否则影响测量精度。用百分表检验零件时，应避免受振动，因为在振动场合下，不能使指针指示准确位置。在刻度盘上观察读数时，视线应与盘面垂直，因为指针与表盘之间有距离，视线歪斜会造成读数误差。在同一检验过程中，不应调换百分表，因为它们的制造精度不完全相同，中途换表，很难得出完全一致的读数。测量时，要注意不使测轴移动距离过大，不使测轴突然落到零件上，不要把零件强迫推人测头下，不当的受力都会影响表的精度，甚至把表损坏。百分表用完后，要及时从表架上取下，擦干净放入专用盒中。2试述千分尺的结构、原理及使用方法？答：结构：弓架、跕座、测轴螺杆、固定套管、活动套管、棘轮、制动环、套管。原理：当活动套管带着测轴螺杆旋转时，两测量面见的距离大小，可以从套管的刻度上直接读出。由于测轴螺杆的螺距为0.5mm（1mm）,所以当活动套管在固定套管上转动一周，活动套管就带着测轴螺杆轴向移动0.5mm（1mm）,从而使两侧量面的距离增大或减小0.5mm（或1mm）。如活动套管的转动不是一周，两测量面见的增减就小于0.5mm(或小于1mm),可从活动套管的锥上的刻度读出。因此，千分尺的读数方法是：先读出固定套管的毫米刻度，在读活动套管上的毫米小数，然后把两个读数加起来，就是所测量零件的尺寸。3试述万能角度尺的结构、原理及使用方法？第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页答：结构：万能角度尺适用于测量零件的内外角度。按游标刻度值分为2＇和5＇两种规格，误差分别为±2＇和±5＇。它同刀口尺和直角尺配合使用时，可以测量0～320。范围内的任意内角度，以及40。以上的任意外角度，万能角度尺适用于测量零件的内外角度。按游标刻度值分为2＇和5＇两种规格，误差分别为±2＇和±5＇。它同刀口尺和直角尺配合使用时，可以测量0～320。范围内的任意内角度，以及40。以上的任意外角度，原理：以2＇万能角度尺为例，说明其刻度原理及读数方法。主尺刻线每格为1°，零线位于主尺左侧，零线左边共刻有40个格即为40°，零线右边共刻有80个格即为80副尺刻线将主尺上29。所占有的弧长等分为30格，每格所对的角度为？，因此副尺1格与主尺1格角度扣差为1°。-29°/30=1°/30=2′测量角度时，先看副尺零线在主尺上错过几个整格，此数即为整度数，再找副尺上第几条刻线与主尺刻线恰好对齐，读出分数，然后把两者相加，就是所测量的角度值。万能角度尺的使用方法：4试述百分表的结构及使用方法？答：结构：测轴、测头、指针、表盘。使用方法：在检验零件时，用百分表持架加持百分表。把零件放在平板上，使分表的测头压到被测零件的表面上，在转动刻度盘，是指针对准零位，然后移动百分表，来测量零件的平面度或平行度。5试述游标卡尺的结构、原理及使用方法？答：1）.游标卡尺的结构：常见游标卡尺的结构它由主尺1、副尺2和卡爪3、4及紧固螺钉5组成。内、外固定卡爪与主尺制成一整体，而内、外活动卡爪与副尺(即游标尺)制成一体，并可在主尺上滑动。2）．游标卡尺的刻线原理游标卡尺的刻线原理，关键在于理解副尺刻度的特点及主、副尺相对错动位置所产生的特定关系。(1)0.05mm游标卡尺刻线原理主尺上的刻度每一小格是1mm，每一大格是10mm，如图1-18a所示。副尺上的刻度是把19mm的长度，等分为20格，因此副...
