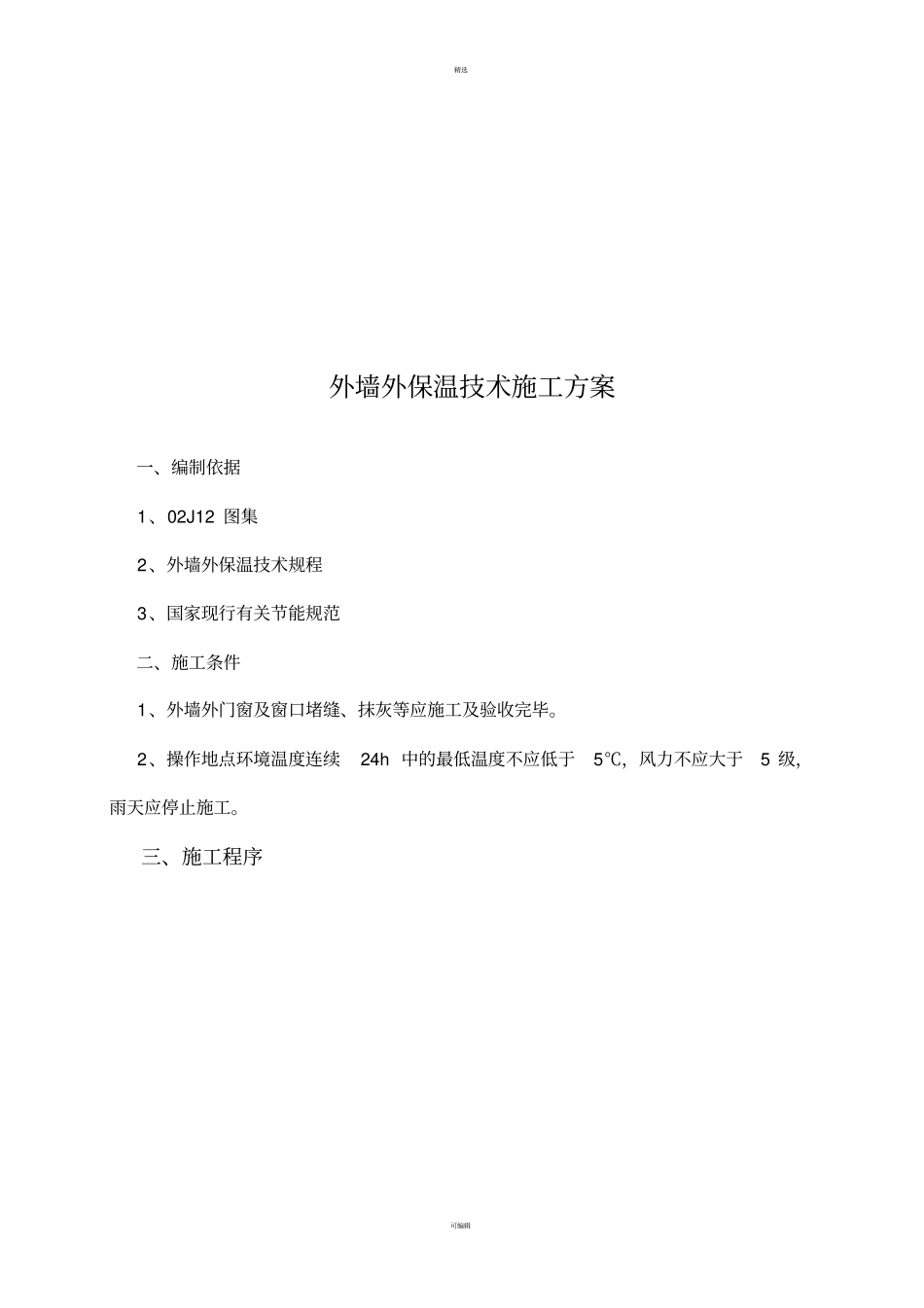

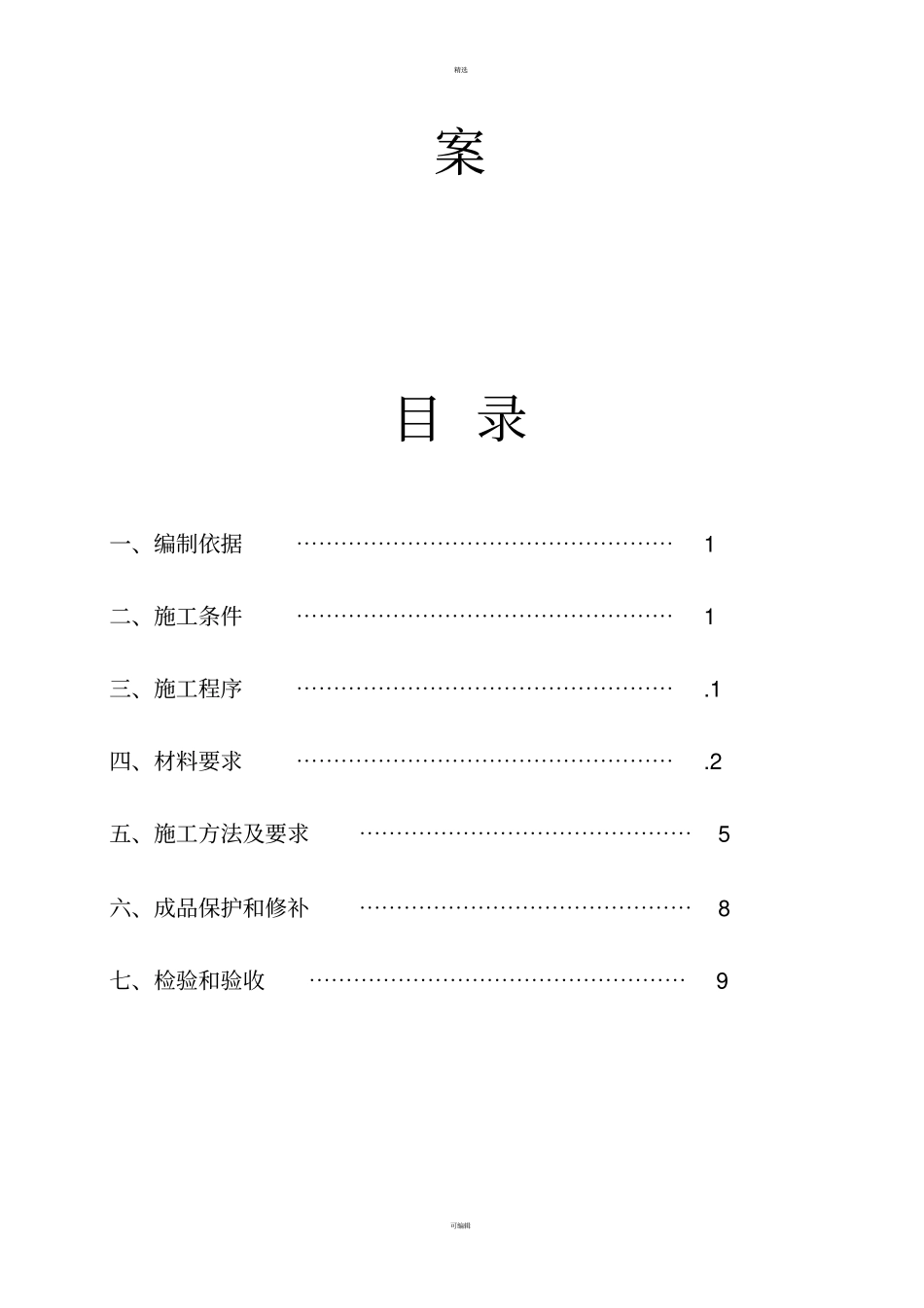

精选可编辑外墙外保温技术施工方精选可编辑案目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、施工条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1四、材料要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2五、施工方法及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、成品保护和修补⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、检验和验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9精选可编辑外墙外保温技术施工方案一、编制依据1、02J12图集2、外墙外保温技术规程3、国家现行有关节能规范二、施工条件1、外墙外门窗及窗口堵缝、抹灰等应施工及验收完毕。2、操作地点环境温度连续24h中的最低温度不应低于5℃，风力不应大于5级，雨天应停止施工。三、施工程序精选可编辑四、材料要求1、粘结（抹面）胶浆主要技术性能指标项目性能指标拉伸胶结强度（MPa）（与水泥砂浆）干燥状态大于或等于0.70水48h取出后2h大于或等于0.50耐冻融大于或等于0.50拉伸胶结强度（MPa）（与保温材料）干燥状态大于或等于0.11破坏界面在保温层水48h取出后2h耐冻融可操作时间（h）2-42、网格布主要技术性能指标项目性能指标精选可编辑单位面积质量(g/m2)大于或等于130耐碱断裂强力（经、纬）（N/50mm）大于或等于850耐碱断裂强力保留率（经、纬）（%）大于或等于50断裂应变（经、纬）（%）大于或等于53、聚苯板的技术性能指标项目单位指标表观密度Kg/m318.0-22.0导热系数W/m.k≤0.041压缩强度KPa≥100水蒸汽渗透系数ng/pa.m.s≤4.5体积吸水系数%≤4.0尺寸稳定性%≤3.0熔结性断裂弯曲负荷N≥25弯曲变形mm≥20燃烧性能氧指数%≥30燃烧级别达到B2级精选可编辑4、高弹性面层涂料的技术性能指标（一）项目单位技术指标在容器中状态经搅拌后均匀浆状骨料沉降性%≤10储存稳定性低温三次试验后无硬块、凝聚及组成物的变化高温1个月后试验无硬块、发霉、凝聚及组成物的变化表燥时间（表干）h≤2颜色及外观颜色及外观和样本相比，无明显差别耐水性浸水240h涂层无裂纹、起泡、剥落及软化物析出，和未浸泡部分相比，颜色和光泽允许轻微变化耐碱性浸水240h涂层无裂纹、起泡、剥落及软化物析出，和未浸泡部分相比，颜色和光泽允许轻微变化耐洗刷性1000次洗刷，涂层无变化精选可编辑耐沾污性5次沾污试验后，沾污率在45%以下冻融循环试验10次循环后涂层无裂纹、起泡、剥落及软化物析出，和未冻融部分相比，颜色和光泽允许轻微变化粘结强度MPa≥0.69人工加速耐候性500h试验后涂层无裂缝、剥落、起泡、粉化、变色≤2级高弹性面层涂料的技术性能指标（二）项目单位技术指标抗拉强度（24℃环境温度）MPa≥3.78延伸率%≥100弹性变形恢复率%80柔韧性-26℃以上温度，快弯法试验无裂缝出现抗粉尘附着（残留反射）%98裂缝遮蔽性能裂缝宽度或涂层厚度≥20耐积水%48h试验后水的渗透力≤1.80抗风雨性能24h无裂缝出现1.27mm时水蒸汽渗透g/Pa.h.m2≤1.44×10-3精选可编辑防起皮性能干燥后起皮消失抗风化无明显光泽损失耐洗刷性1000次擦洗后，涂层无显著变化5、面砖包括干压陶瓷砖和陶瓷劈离砖两种，吸水率不应大于6%，重量不应超过20kg/m2,其技术性能应符合《干压陶瓷砖（细炻砖）》五、施工方法及要求1、墙体外表面处理：（1）新建工程的墙体外表面必须清理干净，并检验其平整度和垂直度，最大误差不大于5mm。（2）对旧建筑物进行节能改造或翻修整新，应彻底清理不利于粘贴保温板的原外墙基层面，并用水泥砂浆修补缺陷及加固找平。2、粘结、抹面配置：（1）采用符合行业标准企业生产的粘结、抹面胶浆。（2）胶浆的搅拌应采用700-1000r/min电动搅拌器在盛有水的桶中边加入胶浆边搅拌至均匀，其稠度以易施工，不流淌为度。（3）每次制配胶浆不应过多，视在不同温度环境条件下控制在1-3h内用完。3、保温板粘贴：（1）墙面上弹线：根据设计要求，在墙体外表面上弹出距散水标高20mm的水平线和伸缩缝线。（2）保温板切割：用电热丝切割器切割，标准板面尺寸为1200×600mm，对角误差为±1.6mm。非标准板用整板按实际需要尺寸加工，尺寸允许误差为±1.6mm，大小面应垂直。精选可编辑（3）保温板粘贴宜采用点粘法。用...
