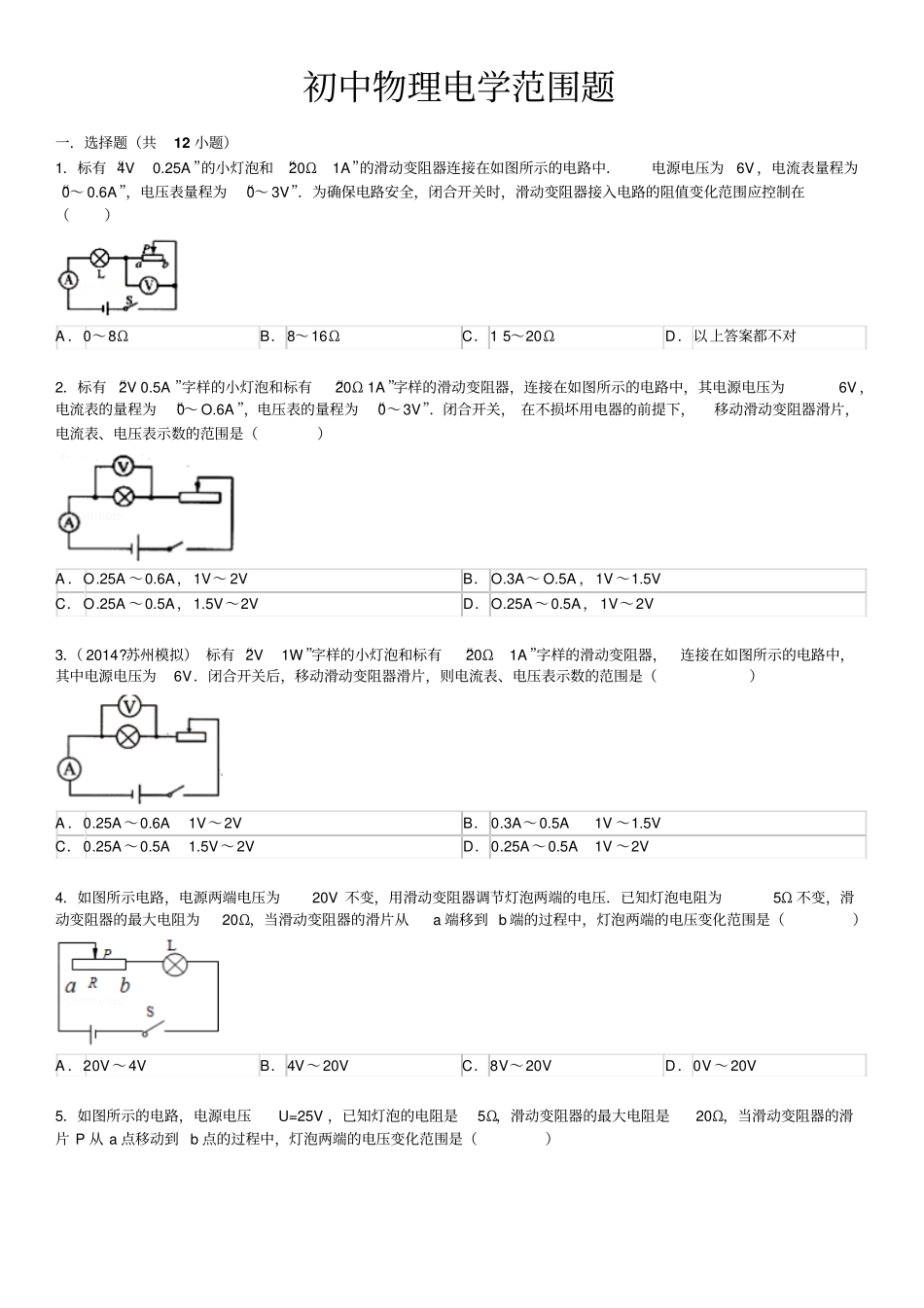

初中物理电学范围题一．选择题（共12小题）1．标有“4V0.25A”的小灯泡和“20Ω1A”的滑动变阻器连接在如图所示的电路中．电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在（）A．0～8ΩB．8～16ΩC．15～20ΩD．以上答案都不对2．标有“2V0.5A”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其电源电压为6V，电流表的量程为“0～O.6A”，电压表的量程为“0～3V”．闭合开关，在不损坏用电器的前提下，移动滑动变阻器滑片，电流表、电压表示数的范围是（）A．O.25A～0.6A，1V～2VB．O.3A～O.5A，1V～1.5VC．O.25A～0.5A，1.5V～2VD．O.25A～0.5A，1V～2V3．（2014?苏州模拟）标有“2V1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V．闭合开关后，移动滑动变阻器滑片，则电流表、电压表示数的范围是（）A．0.25A～0.6A1V～2VB．0.3A～0.5A1V～1.5VC．0.25A～0.5A1.5V～2VD．0.25A～0.5A1V～2V4．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4VB．4V～20VC．8V～20VD．0V～20V5．如图所示的电路，电源电压U=25V，已知灯泡的电阻是5Ω，滑动变阻器的最大电阻是20Ω，当滑动变阻器的滑片P从a点移动到b点的过程中，灯泡两端的电压变化范围是（）2A．0﹣25VB．5V﹣25VC．0﹣5VD．10V﹣25V6．如图所示，电源电压为6V不变，电压表用0～3V量程，电流表用0～0.6A量程，R1=6Ω，滑动变阻器的阻值范围为0～20Ω．为了保证两表均不损坏，滑动变阻器能允接入电路的阻值范围是（）A．0～4ΩB．2～4ΩC．4～6ΩD．0～6Ω7．如图所示R0阻值已知，Rx未知，电源电压未知，下图不能测出Rx阻值的是（）A．B．C．D．8．电阻R已知，根据图中电表的读数来求出Rx的阻值，其中不能实现的图是（）A．B．C．D．9．（2013?德化县二模）小聪同学用控制变量法探究“电流与电阻的关系”的实验中，当AB两点的电阻由5欧换成10欧后，下一步的正确操作是（）A．只将电池数增加1倍B．只将电池数减半C．移动滑动变阻器D．无需任何操作10．（2009?鼓楼区二模）灯泡A和B的额定电压均为6V，小明同学通过实验测得它们的电流随电压变化的曲线如图所示（）3A．当A、B串连接入电路，逐渐增大电源电压，A灯先烧坏B．当A、B串连接入电路，逐渐增大电源电压，B灯先烧坏C．当A、B并联接入电路，逐渐增大电源电压，A灯先烧坏D．当A、B并联接入电路，逐渐增大电源电压，B灯先烧坏11．（2013?安溪县质检）如图所示的电路中，电源电压保持不变．闭合开关S，调节滑动变阻器的滑片，电压表V1的示数U1与电流表的示数I及电压表V2的示数U2与电流表的示数I的变化关系图象中，正确的是（）A．.B．C．D．二．填空题（共5小题）13．如图所示，电源电压6V保持不变，小灯泡标有“2.5V0.3A”字样，滑动变阻器的规格是“50Ω1A”，电流表的量程应选择_________A，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是_________Ω．14．为测量待测电阻Rx阻值，小东设计了如图所示的电路，R0的阻值已知，且电源电压不变，在不改拆电路的情况下，她_________测出Rx的阻值（填“能”或“不能”），其原因是_________．415．（2010?扬州三模）如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V1的示数与电流表A的示数的比值将_________（变小/不变/变大），电压表V1示数的变化_________（大于/等于/小于）电压表V2示数的变化．17．（2012?普陀区二模）如图所示的电路中，电源电压恒定不变，已知R1=2R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1与I1的比值_________U2与I2的比值，I1与I2的比值_________3．（均选填“大于”、“等于”或“小于”）三．解答题（共2小题）18．（2010?咸宁）如图1所示...
