化工管道泵知识概述VIP免费

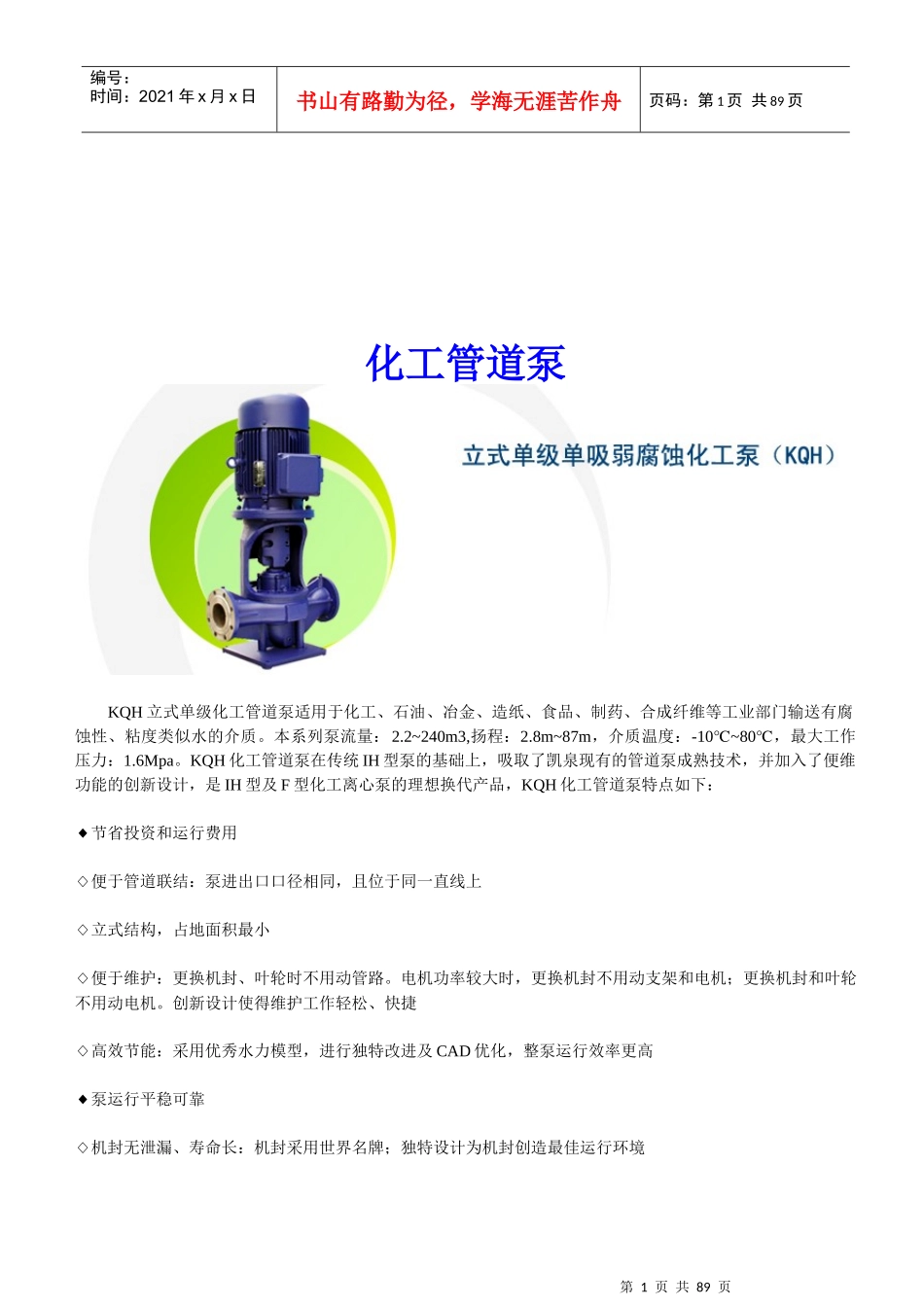

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页化工管道泵KQH立式单级化工管道泵适用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门输送有腐蚀性、粘度类似水的介质。本系列泵流量：2.2~240m3,扬程：2.8m~87m，介质温度：-10~80℃℃，最大工作压力：1.6Mpa。KQH化工管道泵在传统IH型泵的基础上，吸取了凯泉现有的管道泵成熟技术，并加入了便维功能的创新设计，是IH型及F型化工离心泵的理想换代产品，KQH化工管道泵特点如下：◆节省投资和运行费用◇便于管道联结：泵进出口口径相同，且位于同一直线上◇立式结构，占地面积最小◇便于维护：更换机封、叶轮时不用动管路。电机功率较大时，更换机封不用动支架和电机；更换机封和叶轮不用动电机。创新设计使得维护工作轻松、快捷◇高效节能：采用优秀水力模型，进行独特改进及CAD优化，整泵运行效率更高◆泵运行平稳可靠◇机封无泄漏、寿命长：机封采用世界名牌；独特设计为机封创造最佳运行环境第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页◇采用优质不锈钢，耐腐耐用◇转子运行平稳：优秀的水力设计、严格的平衡工序将轴向力和径向力降至最小，整泵运行平稳，振动小、噪声低KQB系列便维式立式单级单吸离心泵，系根据KQL第四代系列泵之性能要求，在吸收国外同类产品先进技术的基础上，自行研制的新一代精品立式离心泵。其显著优点：对机械密封的失效及磨损需维修或更换时，无需拆卸电机，仅拆卸夹壳联轴器部件，即可进行，省时、省力。该系列泵寿命、结构、外观、都代表行业领先水平，达国际一流水平；旨在替代进口产品，为国家节约外汇。—采用标准立式电机，泵轴与电机轴用刚性夹壳联轴器联接。—泵的进出口径相同，并在同一直线上，能像阀门一样安装在管路任何位置；且设有安装底板，使泵安装简便、稳固。—用机泵分轴和夹壳联轴器特殊结构，无须拆卸电机和叶轮，即可更换机械密封，方便快捷。—用强制环流的不受转向限制的特殊结构配置的机械密封，寿命长。—标准化程度高，零件互换性强。—独特的安装结构大大缩小了泵的占地面积，节约建设投资40%~60%。—完美的设计确保泵的无泄漏，长寿命运行，节约运行管理费50%~70%。KQB系列泵适用于供暖及空调系统冷热水循环，高层建筑给水，消防管路增压，，远距离输水，工业生产工艺循环增压，园林喷灌和农田灌溉；供输送清水或物理化学性质类似于清水的其它液体之用。输送介质为清水或物理化性质类似于清水的其它液体。转速：2960r/mim、1480r/mim或980r/mim流量范围：4.1m3/h-1400m3/h扬程:≤87m第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页介质溫度：-10-℃+80,120℃℃环境温度：≤＋40℃最大工作压力：1.6Mpa（200mm及以下口径）1.0Mpa（250mm及以上口径）（订货时请注明泵进口压力）其它品种泵上海凯泉泵业集团简介◇荣获“中国驰名商标”“国家免检产品”上海凯泉泵业集团是国内设计、生产、销售泵、给水设备及泵用控制设备的大型综合性泵业公司，是中国泵行业的龙头企业。上海凯泉泵业集团注册资金达1.2亿元，总资产达11亿元，拥有9家企业，2个工业园区，总占地面积500亩，生产性建筑面积12万M2。高素质的员工队伍是上海凯泉泵业持续高速发展的源动力。集团现有员工4700多人，70%以上员工具有大专以上学历，其中工程技术人员368名，全国知名水泵专家13人，大学教授2人，享受政府专家津贴5人，教授级高工22人，工学及商学硕士121人。高起点、高投入、高品质是凯泉泵业的技术发展战略。上海凯泉投资组建了市级的“企业技术中心”，每年斥资3000万元，用于技术创新和新产品研发。引进了世界先进的CFD流体力学专业内流场分析、CAE有限元理论计算及CIMATRON三维CAD、CAM、CAE、FMS等研究设计、生产管理软件系统，并实施ERP管理。凯泉拥有600台/套先进的生产和检验设备，生产23大系列、2万多个品种，年生产能力达20万台/套。并与清华大学、江苏大学和建大流体力学研究院等近10所大专院校和研究所建立了长期的战略合作关系，...
