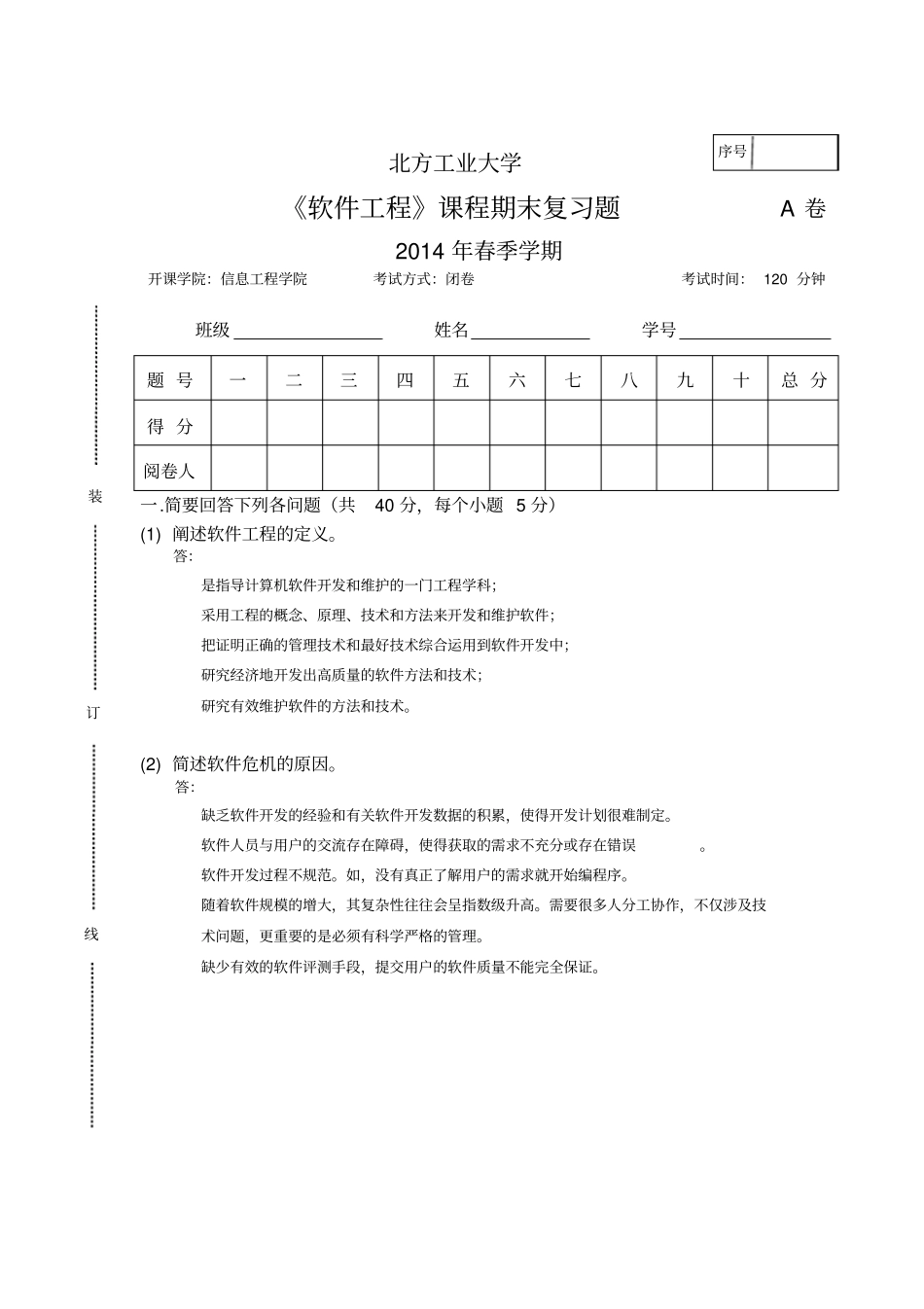

北方工业大学《软件工程》课程期末复习题A卷2014年春季学期开课学院：信息工程学院考试方式：闭卷考试时间：120分钟班级姓名学号题号一二三四五六七八九十总分得分阅卷人一.简要回答下列各问题（共40分，每个小题5分）(1)阐述软件工程的定义。答：是指导计算机软件开发和维护的一门工程学科；采用工程的概念、原理、技术和方法来开发和维护软件；把证明正确的管理技术和最好技术综合运用到软件开发中；研究经济地开发出高质量的软件方法和技术；研究有效维护软件的方法和技术。(2)简述软件危机的原因。答：缺乏软件开发的经验和有关软件开发数据的积累，使得开发计划很难制定。软件人员与用户的交流存在障碍，使得获取的需求不充分或存在错误。软件开发过程不规范。如，没有真正了解用户的需求就开始编程序。随着软件规模的增大，其复杂性往往会呈指数级升高。需要很多人分工协作，不仅涉及技术问题，更重要的是必须有科学严格的管理。缺少有效的软件评测手段，提交用户的软件质量不能完全保证。序号订线装(3)画出软件生存周期的瀑布模型的示意图，并简单评述其优缺点。(4)画出软件生存周期的增量模型的示意图，并简述其优点。优点：可强迫开发人员采用规范化的方法。严格地规定了每个阶段必须提交的文档。要求每个阶段交出的所有产品都必须是经过验证的。缺点由于瀑布模型几乎完全依赖于书面的规格说明，很可能导致最终开发出的软件产品不能真正满足用户的需要。如果需求规格说明与用户需求之间有差异，就会发生这种情况。瀑布模型只适用于项目开始时需求已确定的情况。1-2瀑布模型示意图能在较短时间内向用户提交可完成一些有用的工作产品，即从第1个构件交付之日起，用户就能做一些有用的工作。逐步增加产品的功能可以使用户有较充裕的时间学习和适应新产品，从而减少一个全新的软件可能给用户组织带来的冲击。项目失败的风险较低，虽然在某些增量构件中可能遇到一些问题，但其他增量构件将能够成功地交付给客户。优先级最高的服务首先交付，然后再将其他增量构件逐次集成进来。因此，最重要的系统服务将接受最多的测试。(5)画出提出的软件工程结构化分析方法的框架示意图，并解释数据字典和数据流的含义。答：(6)举例说明变换型和事务型流图的特点。答：变换型流图由输入、中心变换和输出3部分组成，而且逐层展开。如：事务型流图通常接受一项事务，根据事务处理的特点和性质，选择分派一个适当的处理单元，然后给出结果。(7)给出下面变换型数据流图对应的模块结构图。答：数据字典：数据字典以词条方式定义在数据模型、功能模型和行为模型中出现的数据对象及控制信息的特性，给出它们的准确定义，包括数据流、加工、数据文件、数据元素，以及数据源点、数据汇点等。数据流图：或加工。对输入数据进行变换以产生输出数据，其中要注明加工的名字。或外部实体，即数据输入源（Source）或数据输出汇点（Sink）。其中要注明数据源或数据汇点的名字。或数据存储。要用名词或名词性短语为数据存储命名。数据流。描述被加工数据及传递方向。箭头旁边要注明数据流的名字，可用名词或名词性短语命名。(8)给出下面交易型数据流图对应的模块结构图。答：(9)举例说明模块结构图优化方法中的不同模块相似部分调整的原则。答：完全相似的模块可以归并；两个模块部分相似的代码可以通过建立公共新模块，并设立对公共模块调用进行调整。例如：XR1YR1XR1YXR1YRR1R’R1XRR1YR’R1(10)举例说明模块结构图优化方法中作用域与控制域调整的原则。答：作用域是指判断语句所在模块和他判断调用的下属模块，而控制域是指他本身以及他的下属模块；一般要求作用域在控制域内。例如:D通过B判断调用C，故D的作用范围不在它的控制范围内，调整为右图。BTOPFEDCATOPFEDCBA(11)试将下面的代码段进行局部调整，使其更容易理解。1)要进行适当的缩排；2)增加必要的注释；3)增加必要的语句，以免产生错误；For(i=1;i<=n-1,i++){t=i;for(j=i+1,j<=n,j++)if(a[j]
