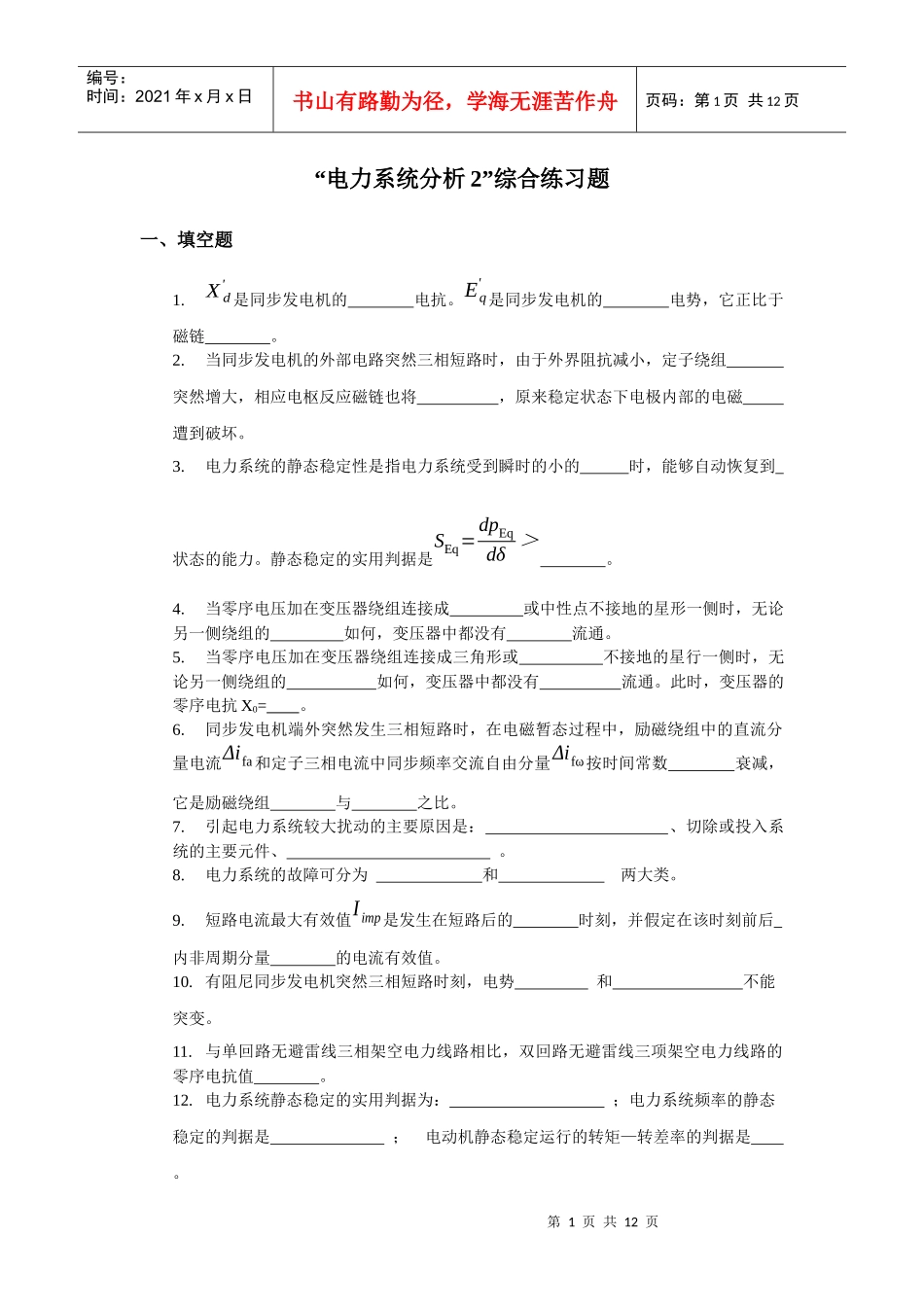

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页“电力系统分析2”综合练习题一、填空题1.Xd'是同步发电机的电抗。Eq'是同步发电机的电势，它正比于磁链。2.当同步发电机的外部电路突然三相短路时，由于外界阻抗减小，定子绕组突然增大，相应电枢反应磁链也将，原来稳定状态下电极内部的电磁遭到破坏。3.电力系统的静态稳定性是指电力系统受到瞬时的小的时，能够自动恢复到状态的能力。静态稳定的实用判据是SEq=dpEqdδ＞。4.当零序电压加在变压器绕组连接成或中性点不接地的星形一侧时，无论另一侧绕组的如何，变压器中都没有流通。5.当零序电压加在变压器绕组连接成三角形或不接地的星行一侧时，无论另一侧绕组的如何，变压器中都没有流通。此时，变压器的零序电抗X0=。6.同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的直流分量电流Δifa和定子三相电流中同步频率交流自由分量Δifω按时间常数衰减，它是励磁绕组与之比。7.引起电力系统较大扰动的主要原因是：、切除或投入系统的主要元件、。8.电力系统的故障可分为和两大类。9.短路电流最大有效值Iimp是发生在短路后的时刻，并假定在该时刻前后内非周期分量的电流有效值。10.有阻尼同步发电机突然三相短路时刻，电势和不能突变。11.与单回路无避雷线三相架空电力线路相比，双回路无避雷线三项架空电力线路的零序电抗值。12.电力系统静态稳定的实用判据为：；电力系统频率的静态稳定的判据是；电动机静态稳定运行的转矩—转差率的判据是。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页13.同步发电机基本方程式经派克变换后，内部的电磁关系仍为。14.15.有阻尼绕组同步发电机三相短路的暂态过程通常可分为两个阶段：短路的最初阶段称为；稍后阶段仍称为。16.为了避免当高压侧发生单相接地短路时，自耦变压器中性电位升高引起，通常将自耦变压器中性点接地，也可经接地，且均认为Xm0=。17.短路电流最大有效值Iimp是发生在短路后的，即t=时，当冲击系数Kimp=1.8时，Iimp=Iω。18.有阻尼同步发电机突然三相短路时刻，电势和不能突变。(Eq''Ed'')19.电力系统的暂态稳定性是指系统受后，各同步发电机能够并能过渡到新的或恢复到原来的状态的能力。20.与单回路无避雷线三相架空电力线路相比，双回路无避雷线三相架空电力线路的零序电抗值。21.凸极式同步发电机以Xd'后的暂态电势E'和暂态电抗表示功—角特性方程为PE‘=，δ‘=。22.隐极式发电机的转子是对称的，因而它的直轴同步电抗和是相等的，即Xd=。23.电力系统静态稳定的实用判据为：；电力系统频率的静态稳定的判据是；电动机静态稳定运行的转矩—转差率的判据是。24.同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的支流分量电流Δifa和定子三相电流中同步频率交流自由分量Δifω按时间常数衰减，它是励磁绕组与之比。二、简答题1.同步发电机装有的自动调节装置的作用是什么？2.什么是无限大容量电源？第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3.为什么同步发电机的基本方程需经过派克变换变换？派克变换是什么变换？其实质为何？4.试写出一对称分量电流˙Ia1、˙Ia2和˙Ia0表示的三相电流˙Ia、˙Ib、˙Ic5.试写出已知三相电流˙Ia、˙Ib、˙Ic以a相为基准量的对称分量电流˙Ia1、˙Ia2和˙Ia0。6.当电力系统中某输电线路发生BC两相短路时，已计算出˙IA=0，˙IB=300∠-90°A，˙IC=300∠90°A。问以A向为基准相的各序电流˙IA1、˙IA2和˙IA0值为何？7.何谓短路功率？计算短路功率目的和作用是什么？8.发电机经高压输电线路输电到无限大容量系统母线为恒定电压U的简单电力系统。则以暂态电势E'和系统电抗X'd∑¿¿表示的功—角特性方程为何？方程中的功角为何？9.什么叫电力系统稳定性？如何分类？10.何谓短路的冲击电流iimp？计算短路冲击电流的目的和作用是什么？11.什么叫电力系统的静态稳定性？电力系统静态稳定的实用判据是什么？12.电力系统静态稳定的实用判据是什么？何谓整步...
