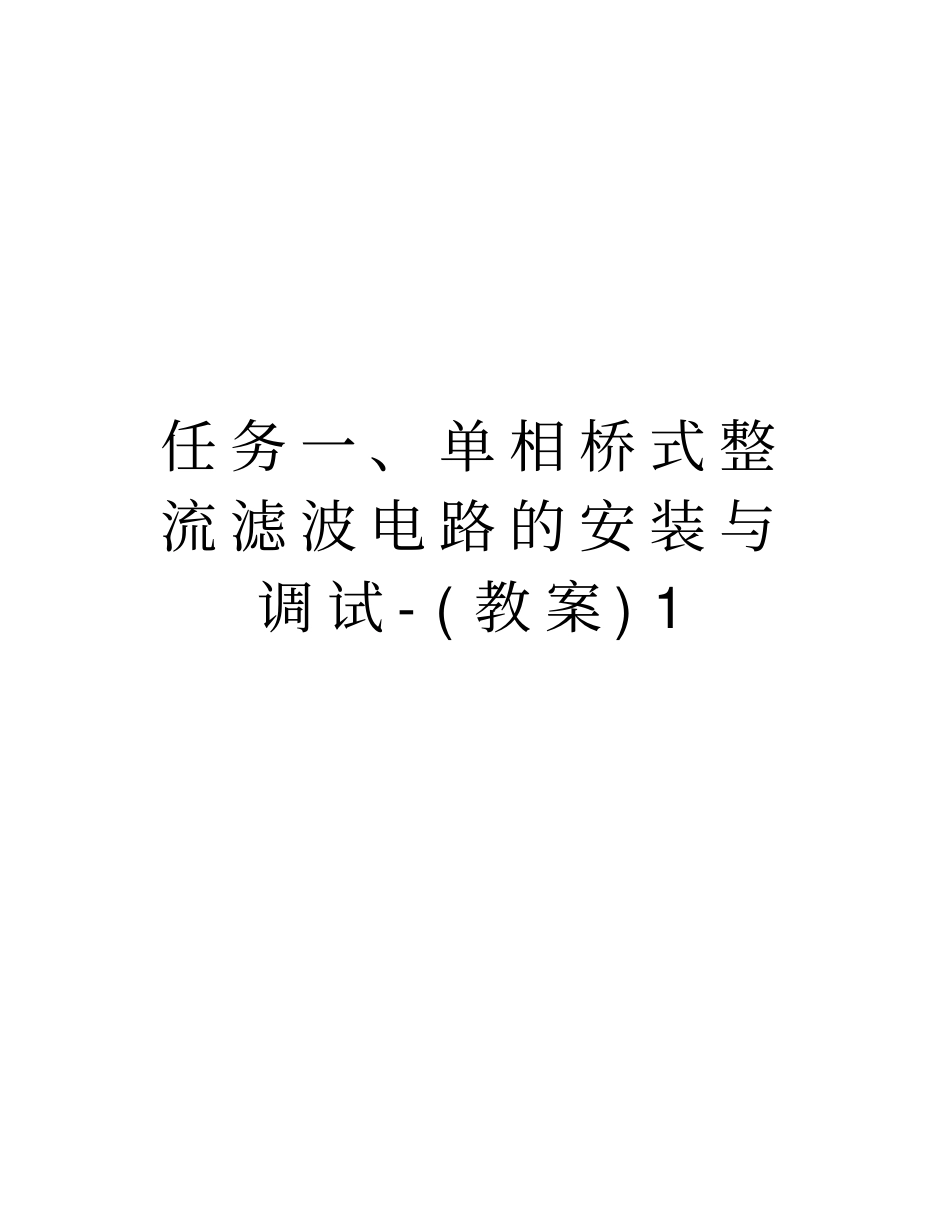

任务一、单相桥式整流滤波电路的安装与调试-(教案)1复习过程VIP免费

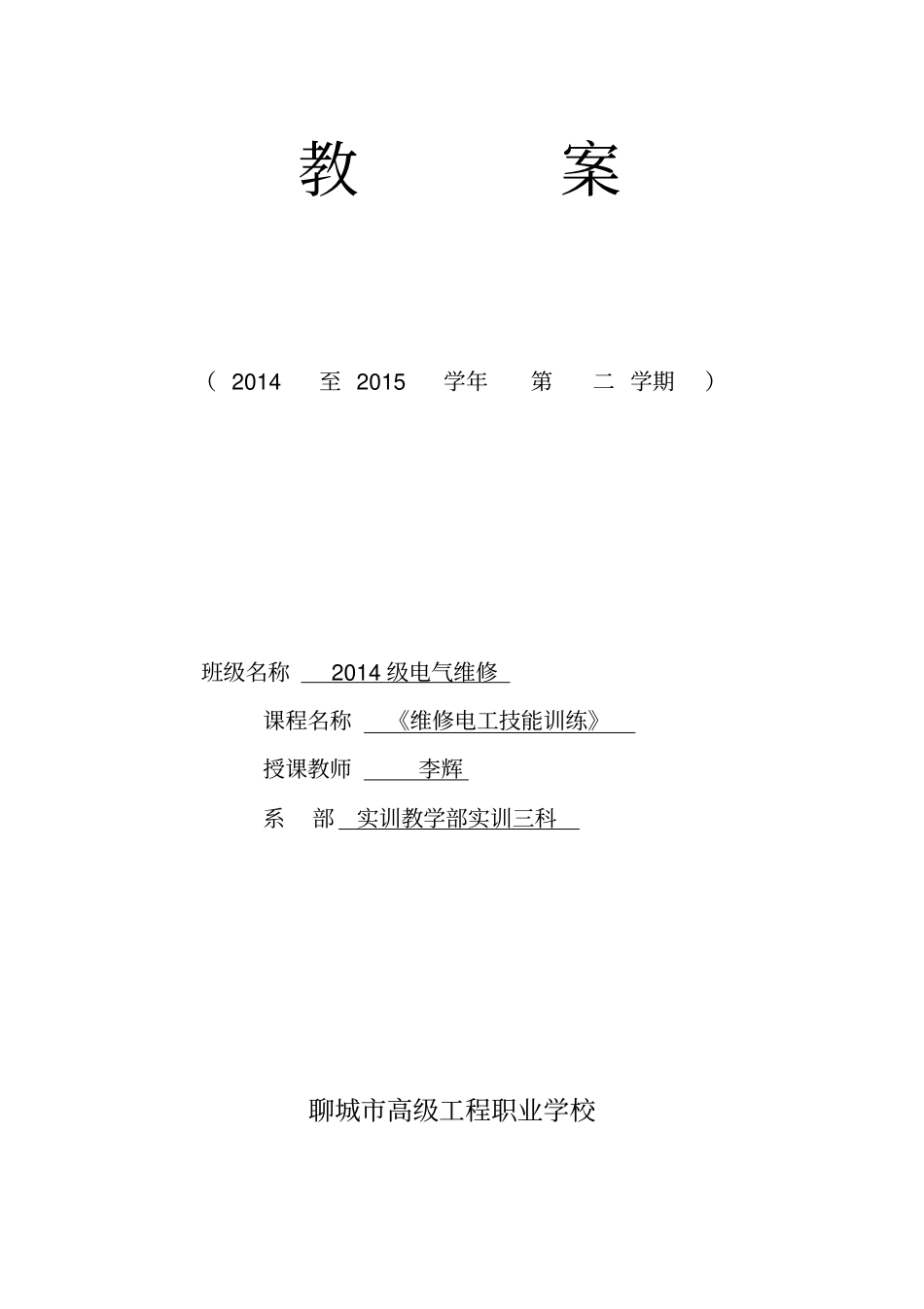

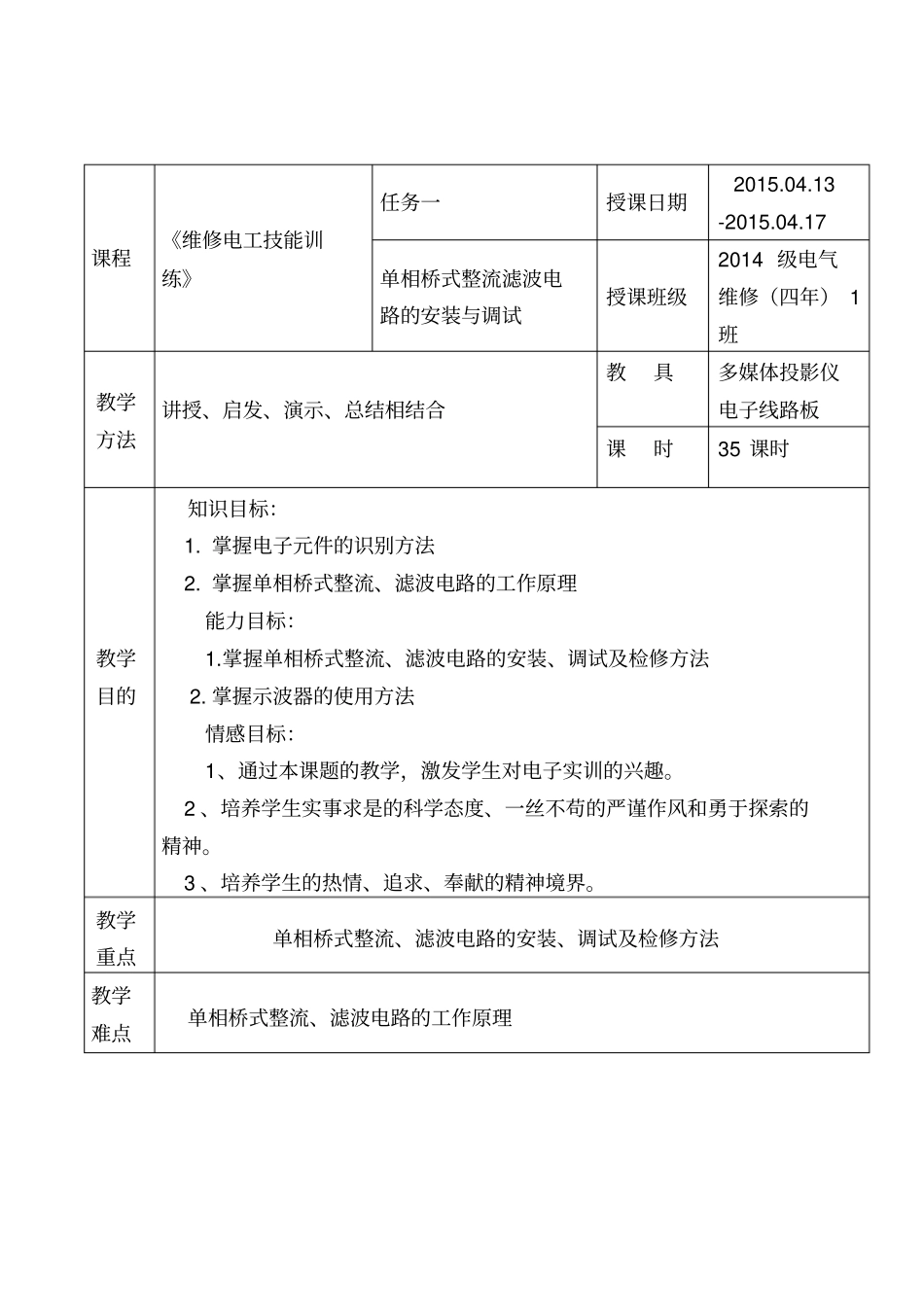

任务一、单相桥式整流滤波电路的安装与调试-(教案)1教案（2014至2015学年第二学期）班级名称2014级电气维修课程名称《维修电工技能训练》授课教师李辉系部实训教学部实训三科聊城市高级工程职业学校课程《维修电工技能训练》任务一授课日期2015.04.13-2015.04.17单相桥式整流滤波电路的安装与调试授课班级2014级电气维修（四年）1班教学方法讲授、启发、演示、总结相结合教具多媒体投影仪电子线路板课时35课时教学目的知识目标：1.掌握电子元件的识别方法2.掌握单相桥式整流、滤波电路的工作原理能力目标：1.掌握单相桥式整流、滤波电路的安装、调试及检修方法2.掌握示波器的使用方法情感目标：1、通过本课题的教学，激发学生对电子实训的兴趣。2、培养学生实事求是的科学态度、一丝不苟的严谨作风和勇于探索的精神。3、培养学生的热情、追求、奉献的精神境界。教学重点单相桥式整流、滤波电路的安装、调试及检修方法教学难点单相桥式整流、滤波电路的工作原理教材分析本课题内容是中等职业技术学校电子类专业通用教材《电子线路的安装、检修与调试》中的内容。1、这个课题内容包括电子元件的识别方法，单相桥式整流、滤波电路的工作原理，单相桥式整流、滤波电路的安装、调试及检修方法，示波器的使用。体现了内容多、面广、理论和操作实践性强的特点，既需要教师的精心组织，更需要学生的互动，应采取一体化教学的模式。2、这一部分内容处理好了将有利于激发学生学习电子技能的兴趣；对努力提高动手能力，也有较强的刺激效应。学情分析知识结构：具备一定的理论基础知识，缺乏实践经验和对学科知识的综合运用能力。心理特征：缺乏自信心，处于叛逆心理较重的青春期。教学过程备注任务导入：在工农业生产及日常生活中，许多电气设备和家用电器具有直流电源，直流电源的提供除了蓄电池及直流发电机外，主要采用电网中的交流电进行整流、滤波、稳压，达到使用的要求。直流电源如果出现故障，将影响整台设备的运行，所以，作为维修电工来说，必须掌握直流电源的知识及检修技能，才能保证电气设备的正常运行。相关知识：一、单相桥式整流滤波电路的组成及元件的认识1.电阻器与电位器（1）电阻器、电位器的作用、分类（2）电阻器、电位器的主要技术指标（3）电阻器、电位器的标志方法(4)电阻器、电位器的符号(5)电阻器、电位器好坏的检测(6)注意事项2.电容器(1)常用电容器的外形(2)概念及作用(3）电容器的单位(4)电容主要参数(5)电容器的符号(6)电容器的测试3.晶体二极管(1)二极管的种类(2)二极管的结构、型号、符号(3)二极管的特性(4)晶体二极管的简易判别方法(5)注意事项二、相关线路分析（难点）（一）基本概念1．交流电：电路中的电压（电流）的大小和方向随时间进行周期性变化的电压（电流）称为交流电，若遵循正弦规律变化则为正弦交流电。2．直流电：电路中的电压（电流）的方向不发生变化的称为直流电。3．整流：将交流电转换为直流电的过程。4．滤波：单相整流电路整流后的直流电为脉动直流电，其中仍包含有较多的交流成分，为保证电源质量需要滤除其中的交流成分，保留直流成分，将脉动变化的直流电变为平滑的直流电称为滤波。5.单相整流滤波电路：将电网220V的单相交流电路进行整流、滤波，输出平滑的直流电。如图所示整流电路滤波电路稳压电路u1u2UL单相整流滤波电路环节（二）常见整流电路：1．单相半波整流电路(1)电路图如图所示单相半波整流电路（2）导通过程u2>0时:二极管导通，忽略二极管正向压降，UL=u2u2<0时:二极管截止,UL=0（3）负载上的直流电压与直流电流的估算①负载上的直流电压UL②负载上的直流电流IL（4）整流二极管的选用u234u12aTbVRLuDu2t0ULUL245.0UULLLLLRURUI245.0ULV4VVV3u1u2T21RLbbV4VVV3u1u2T21RLUL①最大整流电流IFM②最高反向工作电压URM2．单相桥式整流电路（1）电路图如图所示u1u2aTbD1RLD2u2iou2t2340+–+–+ULUL单相桥式整流电路（2）导通过程如图所示u2为正半周时电流通路u2为负半周时电流通路单相桥式整流电路导通过程u2为正半周时:二极管V1、V3导通，V2、V4截止。电流通路:aV1RLV3bu2为负半周时:二极管V2、V4导通，V1、V3截止。电流通路...
