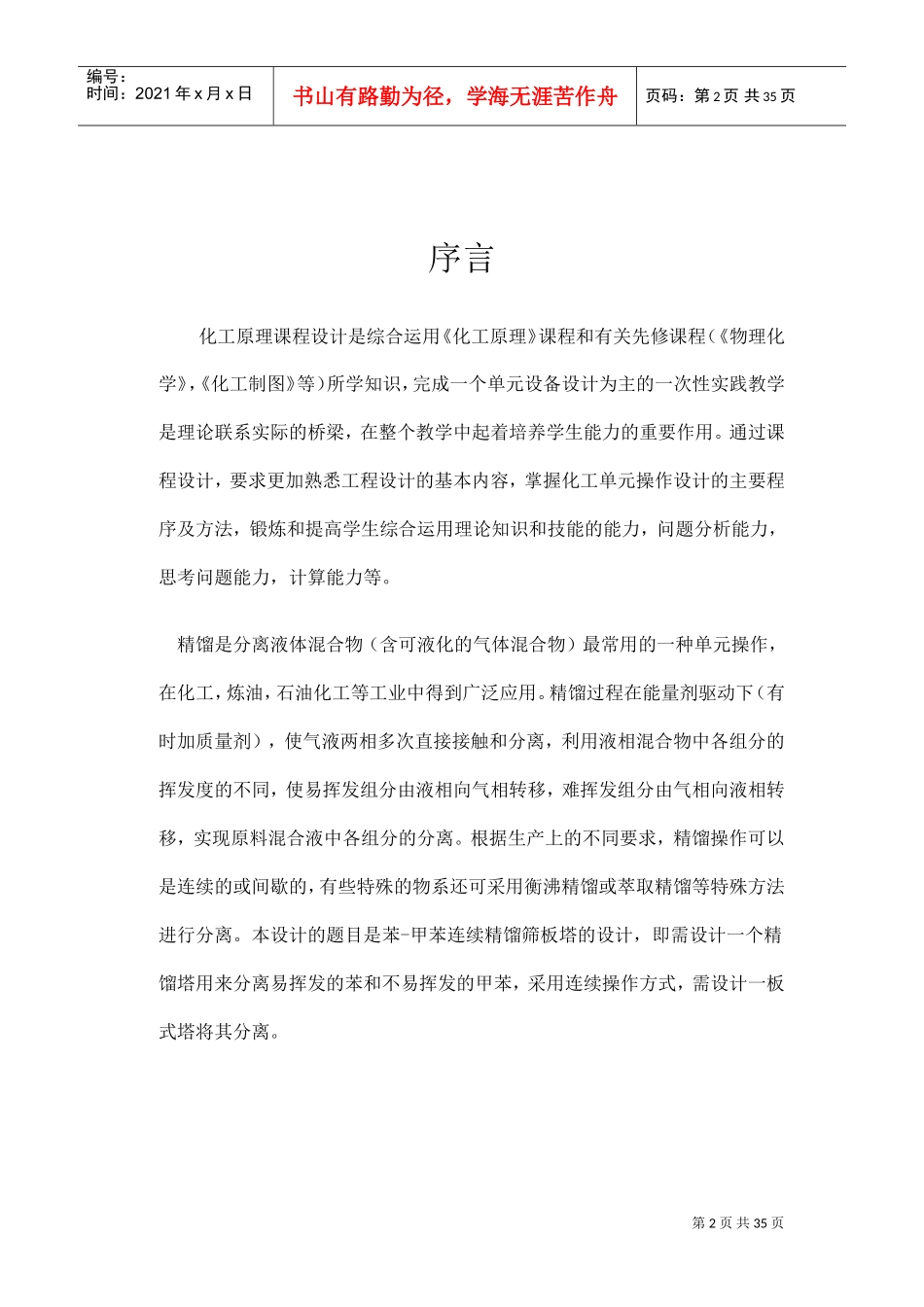

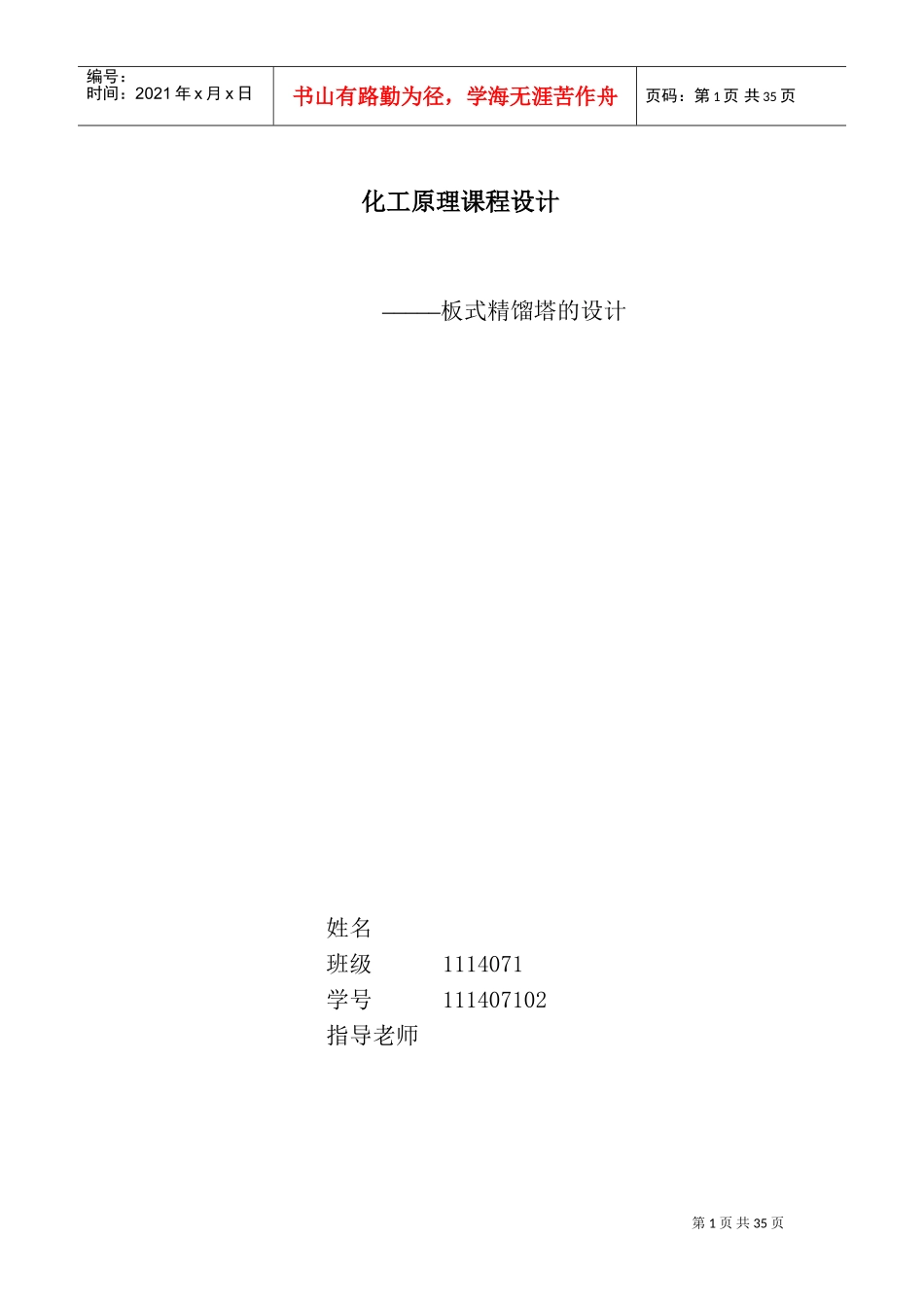

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页化工原理课程设计–––––板式精馏塔的设计姓名班级1114071学号111407102指导老师第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页序言化工原理课程设计是综合运用《化工原理》课程和有关先修课程（《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践教学是理论联系实际的桥梁，在整个教学中起着培养学生能力的重要作用。通过课程设计，要求更加熟悉工程设计的基本内容，掌握化工单元操作设计的主要程序及方法，锻炼和提高学生综合运用理论知识和技能的能力，问题分析能力，思考问题能力，计算能力等。精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。本设计的题目是苯-甲苯连续精馏筛板塔的设计，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯，采用连续操作方式，需设计一板式塔将其分离。第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页目录一、化工原理课程设计任书……………………………………………3二、设计计算…………………………………………………………………31.设计方案的确定…………………………………………………32.精馏塔的物料衡算………………………………………………33.塔板数的确定……………………………………………………44.精馏塔的工艺条件及有关物性数据的计算…………………85.精馏塔的塔体工艺尺寸计算…………………………………106.塔板主要工艺尺寸的计算…………………………………………117.筛板的流体力学验算………………………………………………138.塔板负荷性能图……………………………………………………159.接管尺寸确定……………………………………………………30二、个人总结……………………………………………………………32第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页三、参考书目………………………………………………………………33（一）化工原理课程设计任务书板式精馏塔设计任务书一、设计题目：设计分离苯―甲苯连续精馏筛板塔二、设计任务及操作条件1、设计任务：物料处理量：7万吨／年进料组成：37％苯，苯-甲苯常温混合溶液（质量分率，下同）分离要求：塔顶产品组成苯≥95％塔底产品组成苯≤6%2、操作条件平均操作压力：101.3kPa平均操作温度：94℃回流比：自选单板压降：<=0.9kPa工时：年开工时数7200小时化工原理课程设计三、设计方法和步骤：1、设计方案简介根据设计任务书所提供的条件和要求，通过对现有资料的分析对比，选定适宜的流程方案和设备类型，初步确定工艺流程。对选定的工艺流程，主要设备的形式进行简要的论述。2、主要设备工艺尺寸设计计算（1）收集基础数据（2）工艺流程的选择（3）做全塔的物料衡算（4）确定操作条件（5）确定回流比（6）理论板数与实际板数第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页（7）确定冷凝器与再沸器的热负荷（8）初估冷凝器与再沸器的传热面积（9）塔径计算及板间距确定（10）堰及降液管的设计（11）塔板布置及筛板塔的主要结构参数（12）塔的水力学计算（13）塔板的负荷性能图（14）塔盘结构（15）塔高（16）精馏塔接管尺寸计算3、典型辅助设备选型与计算（略）包括典型辅助设备（换热器及流体输送机械）的主要工艺尺寸计算和设备型号规格的选定。4、设计结果汇总5、工艺流程图及精馏塔工艺条件图6、设计评述四、参考资料《化工原理课程设计》天津大学化工原理教研室，...
