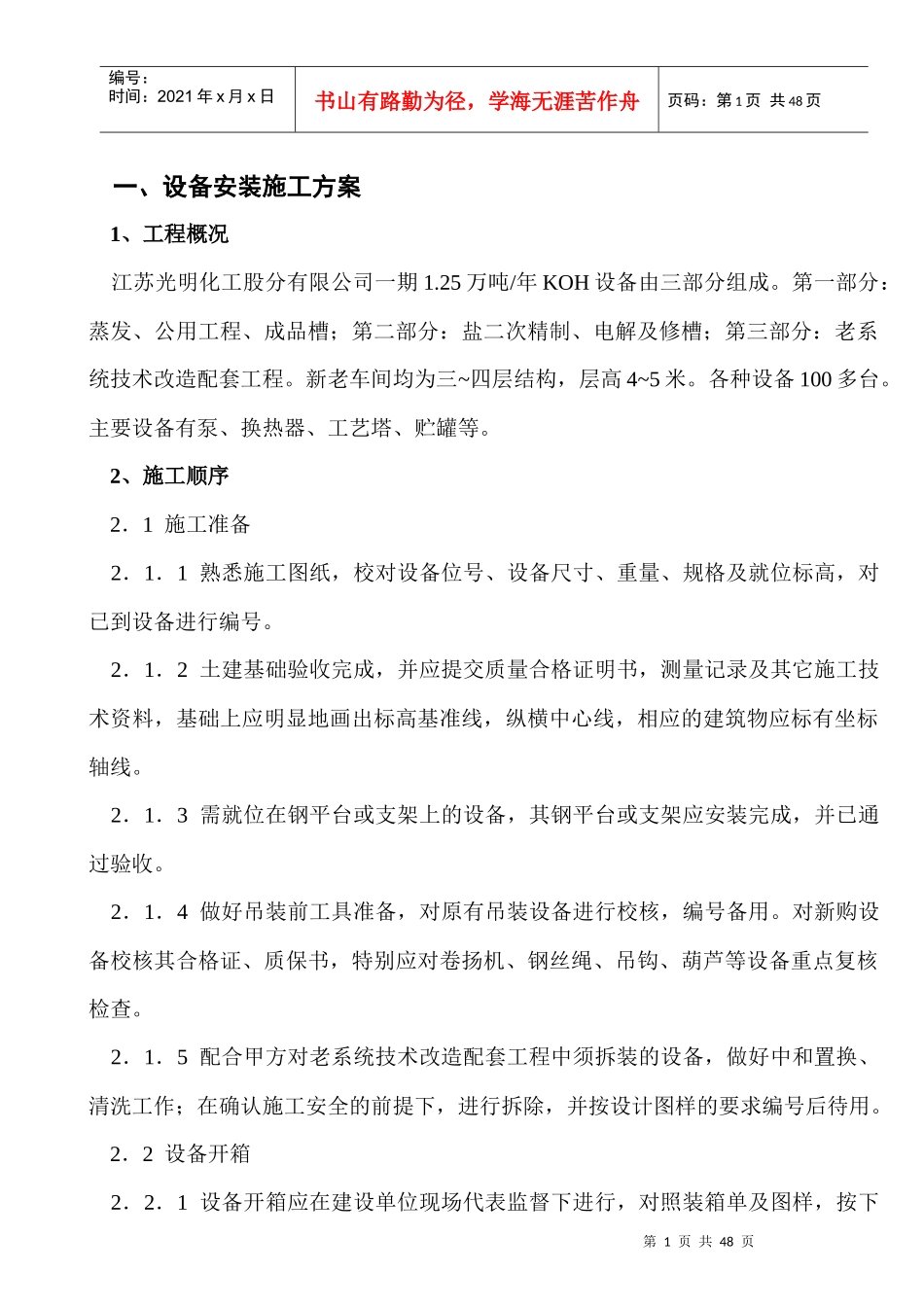

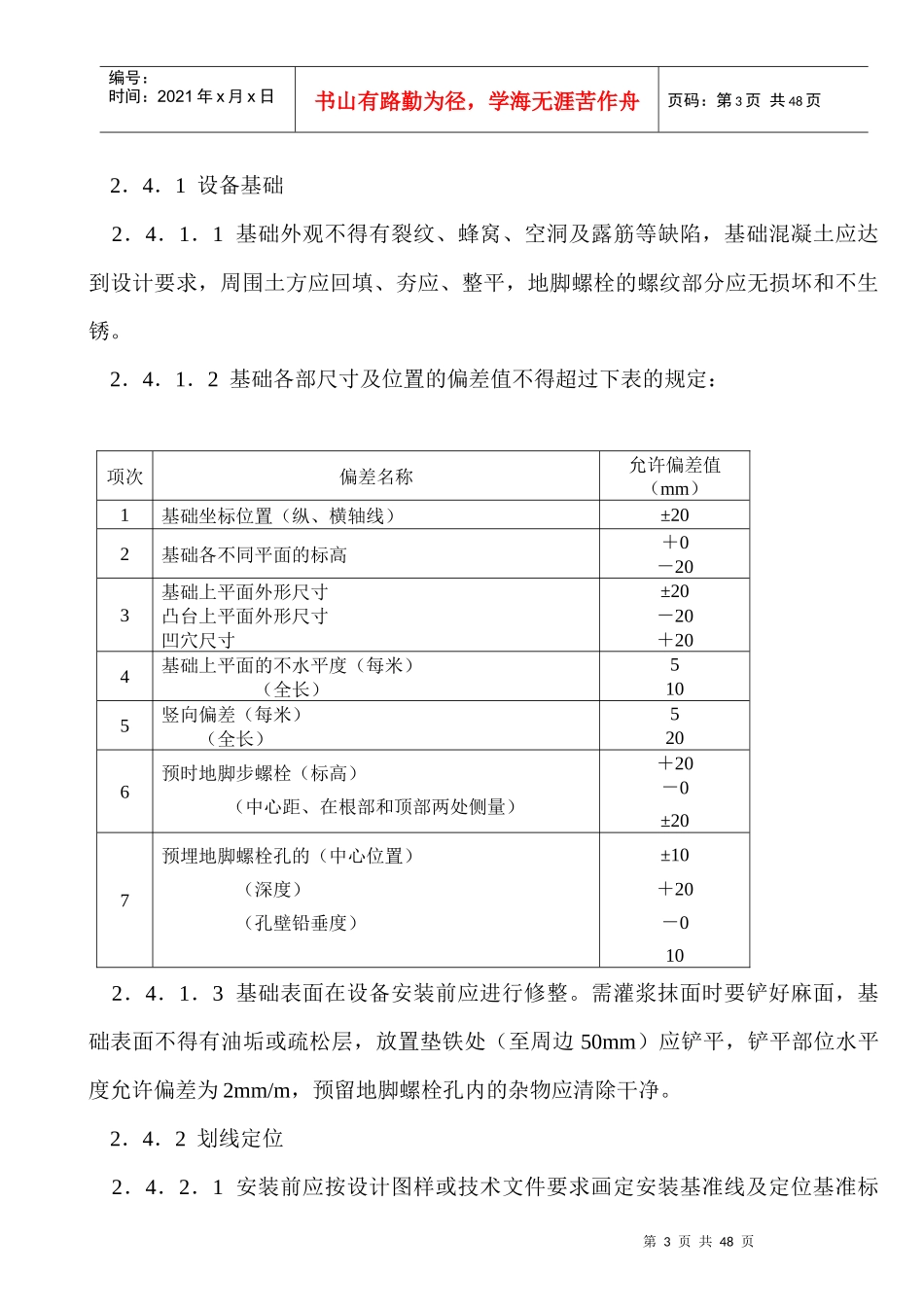

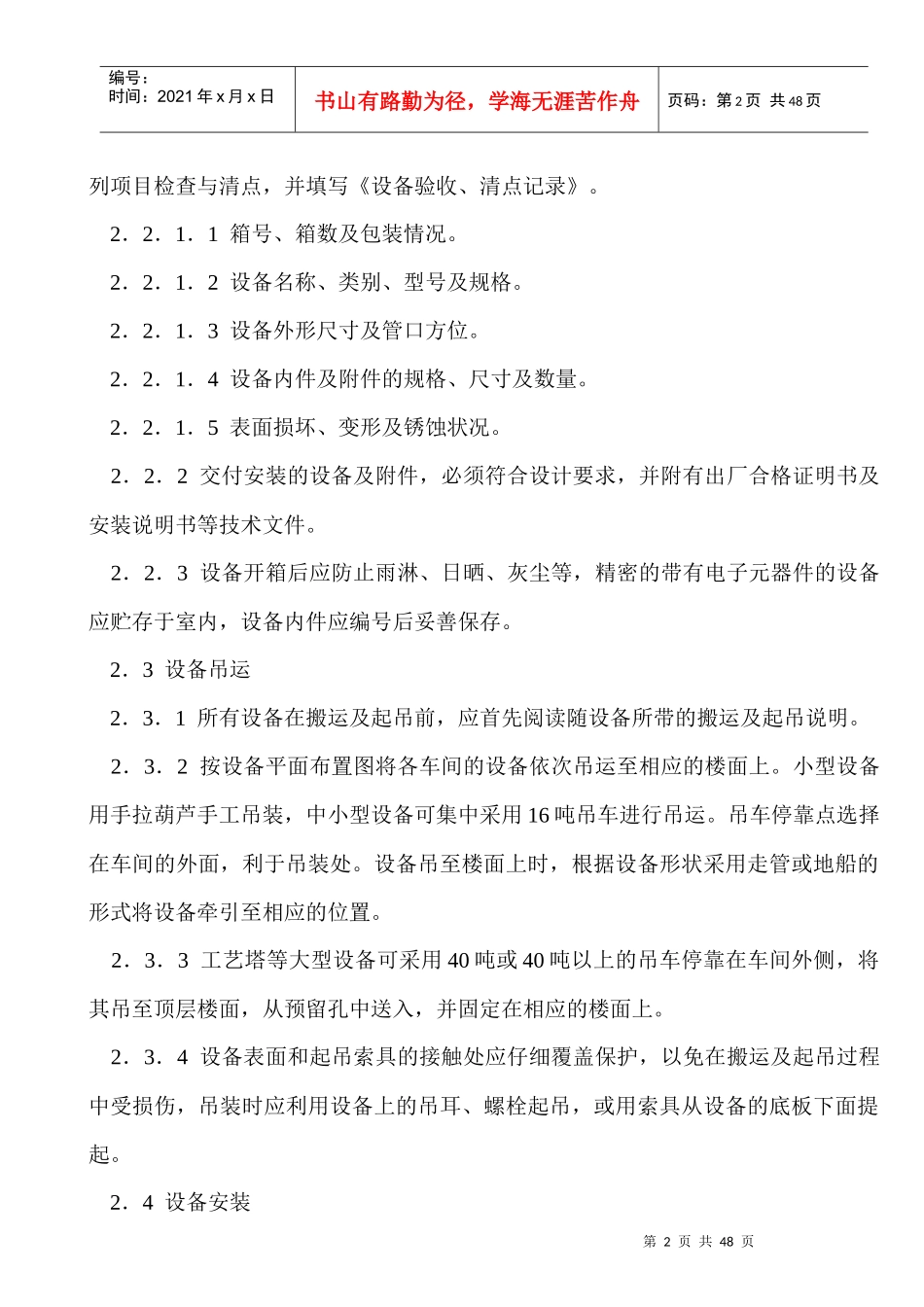

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页一、设备安装施工方案1、工程概况江苏光明化工股分有限公司一期1.25万吨/年KOH设备由三部分组成。第一部分：蒸发、公用工程、成品槽；第二部分：盐二次精制、电解及修槽；第三部分：老系统技术改造配套工程。新老车间均为三~四层结构，层高4~5米。各种设备100多台。主要设备有泵、换热器、工艺塔、贮罐等。2、施工顺序2．1施工准备2．1．1熟悉施工图纸，校对设备位号、设备尺寸、重量、规格及就位标高，对已到设备进行编号。2．1．2土建基础验收完成，并应提交质量合格证明书，测量记录及其它施工技术资料，基础上应明显地画出标高基准线，纵横中心线，相应的建筑物应标有坐标轴线。2．1．3需就位在钢平台或支架上的设备，其钢平台或支架应安装完成，并已通过验收。2．1．4做好吊装前工具准备，对原有吊装设备进行校核，编号备用。对新购设备校核其合格证、质保书，特别应对卷扬机、钢丝绳、吊钩、葫芦等设备重点复核检查。2．1．5配合甲方对老系统技术改造配套工程中须拆装的设备，做好中和置换、清洗工作；在确认施工安全的前提下，进行拆除，并按设计图样的要求编号后待用。2．2设备开箱2．2．1设备开箱应在建设单位现场代表监督下进行，对照装箱单及图样，按下第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页列项目检查与清点，并填写《设备验收、清点记录》。2．2．1．1箱号、箱数及包装情况。2．2．1．2设备名称、类别、型号及规格。2．2．1．3设备外形尺寸及管口方位。2．2．1．4设备内件及附件的规格、尺寸及数量。2．2．1．5表面损坏、变形及锈蚀状况。2．2．2交付安装的设备及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件。2．2．3设备开箱后应防止雨淋、日晒、灰尘等，精密的带有电子元器件的设备应贮存于室内，设备内件应编号后妥善保存。2．3设备吊运2．3．1所有设备在搬运及起吊前，应首先阅读随设备所带的搬运及起吊说明。2．3．2按设备平面布置图将各车间的设备依次吊运至相应的楼面上。小型设备用手拉葫芦手工吊装，中小型设备可集中采用16吨吊车进行吊运。吊车停靠点选择在车间的外面，利于吊装处。设备吊至楼面上时，根据设备形状采用走管或地船的形式将设备牵引至相应的位置。2．3．3工艺塔等大型设备可采用40吨或40吨以上的吊车停靠在车间外侧，将其吊至顶层楼面，从预留孔中送入，并固定在相应的楼面上。2．3．4设备表面和起吊索具的接触处应仔细覆盖保护，以免在搬运及起吊过程中受损伤，吊装时应利用设备上的吊耳、螺栓起吊，或用索具从设备的底板下面提起。2．4设备安装第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页2．4．1设备基础2．4．1．1基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷，基础混凝土应达到设计要求，周围土方应回填、夯应、整平，地脚螺栓的螺纹部分应无损坏和不生锈。2．4．1．2基础各部尺寸及位置的偏差值不得超过下表的规定：项次偏差名称允许偏差值（mm）1基础坐标位置（纵、横轴线）±202基础各不同平面的标高＋0－203基础上平面外形尺寸凸台上平面外形尺寸凹穴尺寸±20－20＋204基础上平面的不水平度（每米）（全长）5105竖向偏差（每米）（全长）5206预时地脚步螺栓（标高）（中心距、在根部和顶部两处侧量）＋20－0±207预埋地脚螺栓孔的（中心位置）（深度）（孔壁铅垂度）±10＋20－0102．4．1．3基础表面在设备安装前应进行修整。需灌浆抹面时要铲好麻面，基础表面不得有油垢或疏松层，放置垫铁处（至周边50mm）应铲平，铲平部位水平度允许偏差为2mm/m，预留地脚螺栓孔内的杂物应清除干净。2．4．2划线定位2．4．2．1安装前应按设计图样或技术文件要求画定安装基准线及定位基准标第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页记，对相互间有关连或衍接的设备，还应按关连或衍接的要求确定共同的基准。2．4．2．2安装前应对设备、附件及地脚螺栓进行检...
