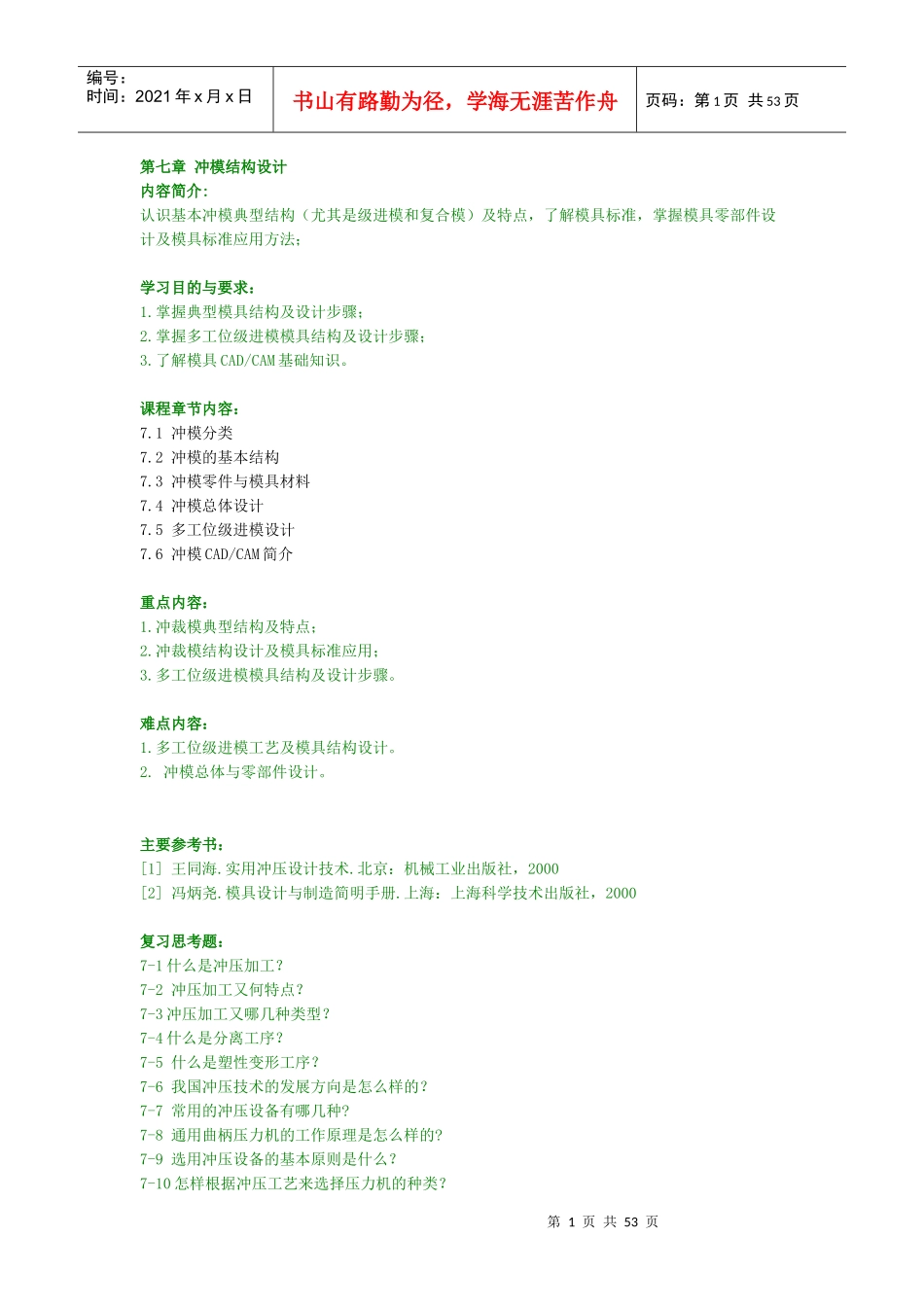

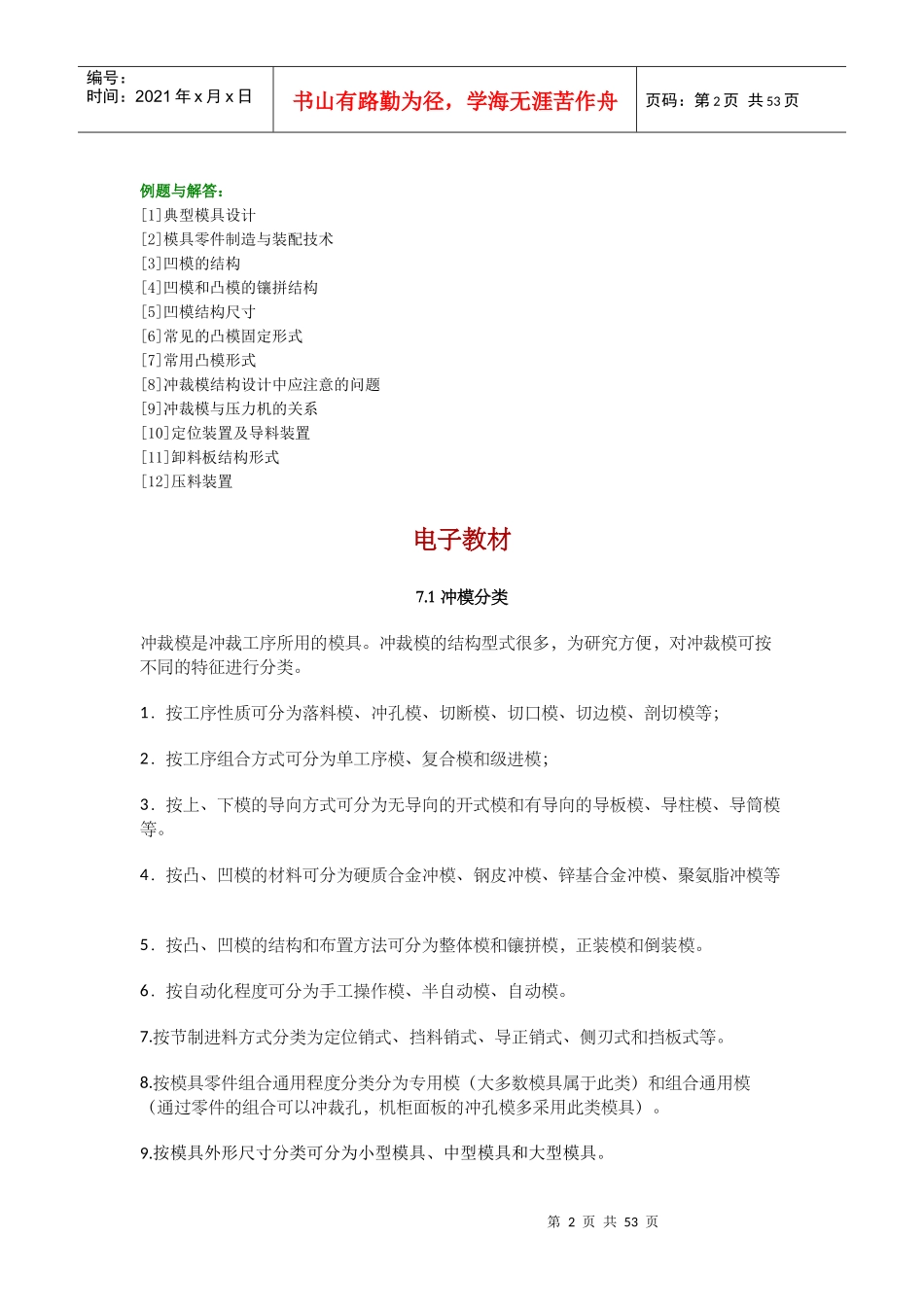

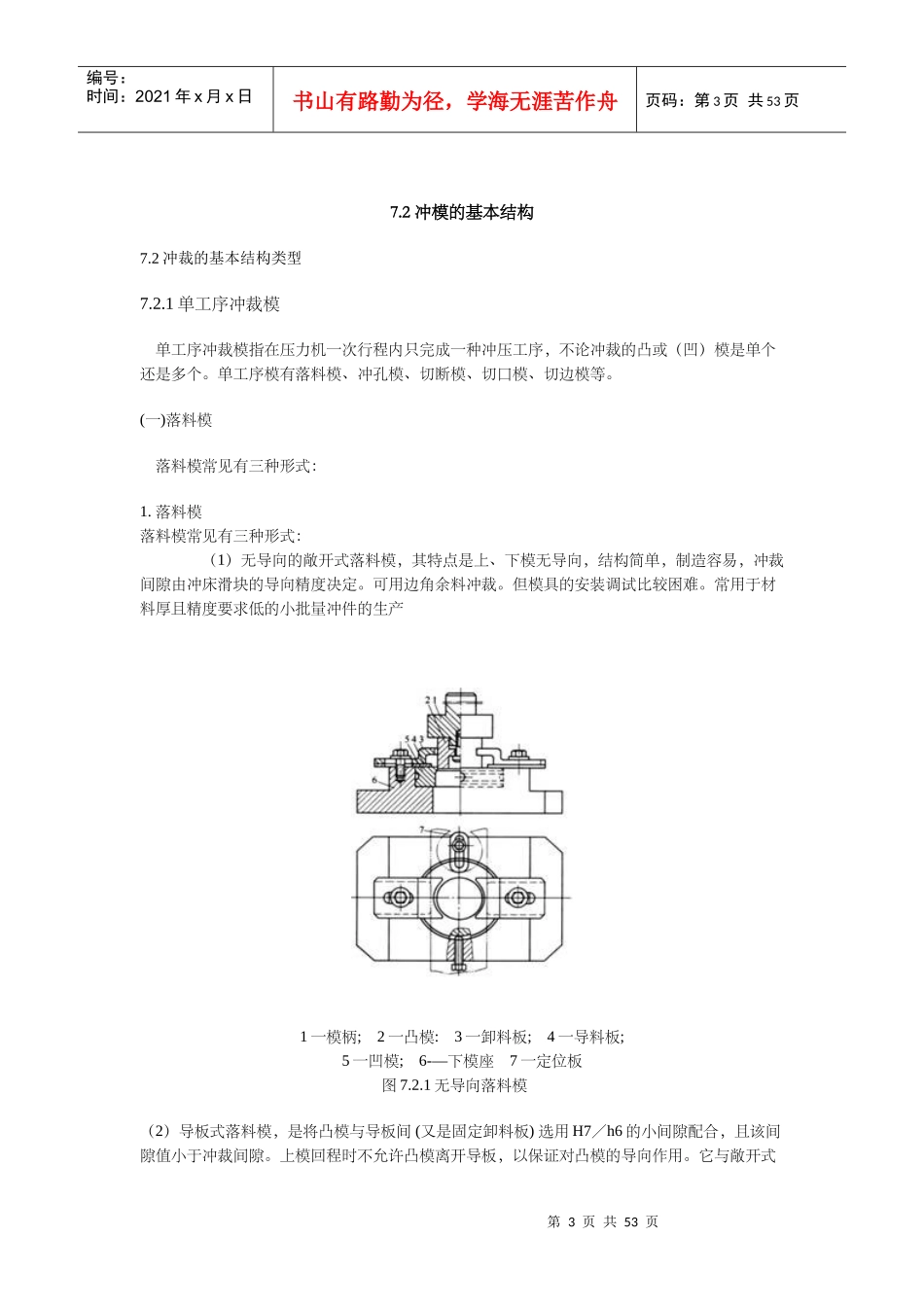

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页第七章冲模结构设计内容简介:认识基本冲模典型结构（尤其是级进模和复合模）及特点，了解模具标准，掌握模具零部件设计及模具标准应用方法；学习目的与要求：1.掌握典型模具结构及设计步骤；2.掌握多工位级进模模具结构及设计步骤；3.了解模具CAD/CAM基础知识。课程章节内容：7.1冲模分类7.2冲模的基本结构7.3冲模零件与模具材料7.4冲模总体设计7.5多工位级进模设计7.6冲模CAD/CAM简介重点内容：1.冲裁模典型结构及特点；2.冲裁模结构设计及模具标准应用；3.多工位级进模模具结构及设计步骤。难点内容：1.多工位级进模工艺及模具结构设计。2.冲模总体与零部件设计。主要参考书：[1]王同海.实用冲压设计技术.北京：机械工业出版社，2000[2]冯炳尧.模具设计与制造简明手册.上海：上海科学技术出版社，2000复习思考题：7-1什么是冲压加工？7-2冲压加工又何特点？7-3冲压加工又哪几种类型？7-4什么是分离工序？7-5什么是塑性变形工序？7-6我国冲压技术的发展方向是怎么样的？7-7常用的冲压设备有哪几种?7-8通用曲柄压力机的工作原理是怎么样的?7-9选用冲压设备的基本原则是什么？7-10怎样根据冲压工艺来选择压力机的种类？第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页例题与解答：[1]典型模具设计[2]模具零件制造与装配技术[3]凹模的结构[4]凹模和凸模的镶拼结构[5]凹模结构尺寸[6]常见的凸模固定形式[7]常用凸模形式[8]冲裁模结构设计中应注意的问题[9]冲裁模与压力机的关系[10]定位装置及导料装置[11]卸料板结构形式[12]压料装置电子教材7.1冲模分类冲裁模是冲裁工序所用的模具。冲裁模的结构型式很多，为研究方便，对冲裁模可按不同的特征进行分类。1．按工序性质可分为落料模、冲孔模、切断模、切口模、切边模、剖切模等；2．按工序组合方式可分为单工序模、复合模和级进模；3．按上、下模的导向方式可分为无导向的开式模和有导向的导板模、导柱模、导筒模等。4．按凸、凹模的材料可分为硬质合金冲模、钢皮冲模、锌基合金冲模、聚氨脂冲模等5．按凸、凹模的结构和布置方法可分为整体模和镶拼模，正装模和倒装模。6．按自动化程度可分为手工操作模、半自动模、自动模。7.按节制进料方式分类为定位销式、挡料销式、导正销式、侧刃式和挡板式等。8.按模具零件组合通用程度分类分为专用模（大多数模具属于此类）和组合通用模（通过零件的组合可以冲裁孔，机柜面板的冲孔模多采用此类模具）。9.按模具外形尺寸分类可分为小型模具、中型模具和大型模具。第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页7.2冲模的基本结构7.2冲裁的基本结构类型7.2.1单工序冲裁模单工序冲裁模指在压力机一次行程内只完成一种冲压工序，不论冲裁的凸或（凹）模是单个还是多个。单工序模有落料模、冲孔模、切断模、切口模、切边模等。(一)落料模落料模常见有三种形式：1.落料模落料模常见有三种形式：（1）无导向的敞开式落料模，其特点是上、下模无导向，结构简单，制造容易，冲裁间隙由冲床滑块的导向精度决定。可用边角余料冲裁。但模具的安装调试比较困难。常用于材料厚且精度要求低的小批量冲件的生产1一模柄;2一凸模:3一卸料板;4一导料板;5一凹模;6-—下模座7一定位板图7.2.1无导向落料模（2）导板式落料模，是将凸模与导板间(又是固定卸料板)选用H7／h6的小间隙配合，且该间隙值小于冲裁间隙。上模回程时不允许凸模离开导板，以保证对凸模的导向作用。它与敞开式第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页模相比，精度较高，模具寿命长，但模具制造要困难一些，常用于料厚大于0.3㎜的简单冲压件(图7.2.2)。（3）图7.2.3是带导柱的弹顶落料模。上下模依靠导柱导套导向，间隙容易保证，并且该模具采用弹压卸料和弹压顶出的结构，冲压时材料被上下压紧完成分离。零件的变形小，平整度高。该种结构广泛用于材料厚度较小，且有平...
