BOP-38 原水预处理系统及锅炉补给水处理系统分部试转VIP免费

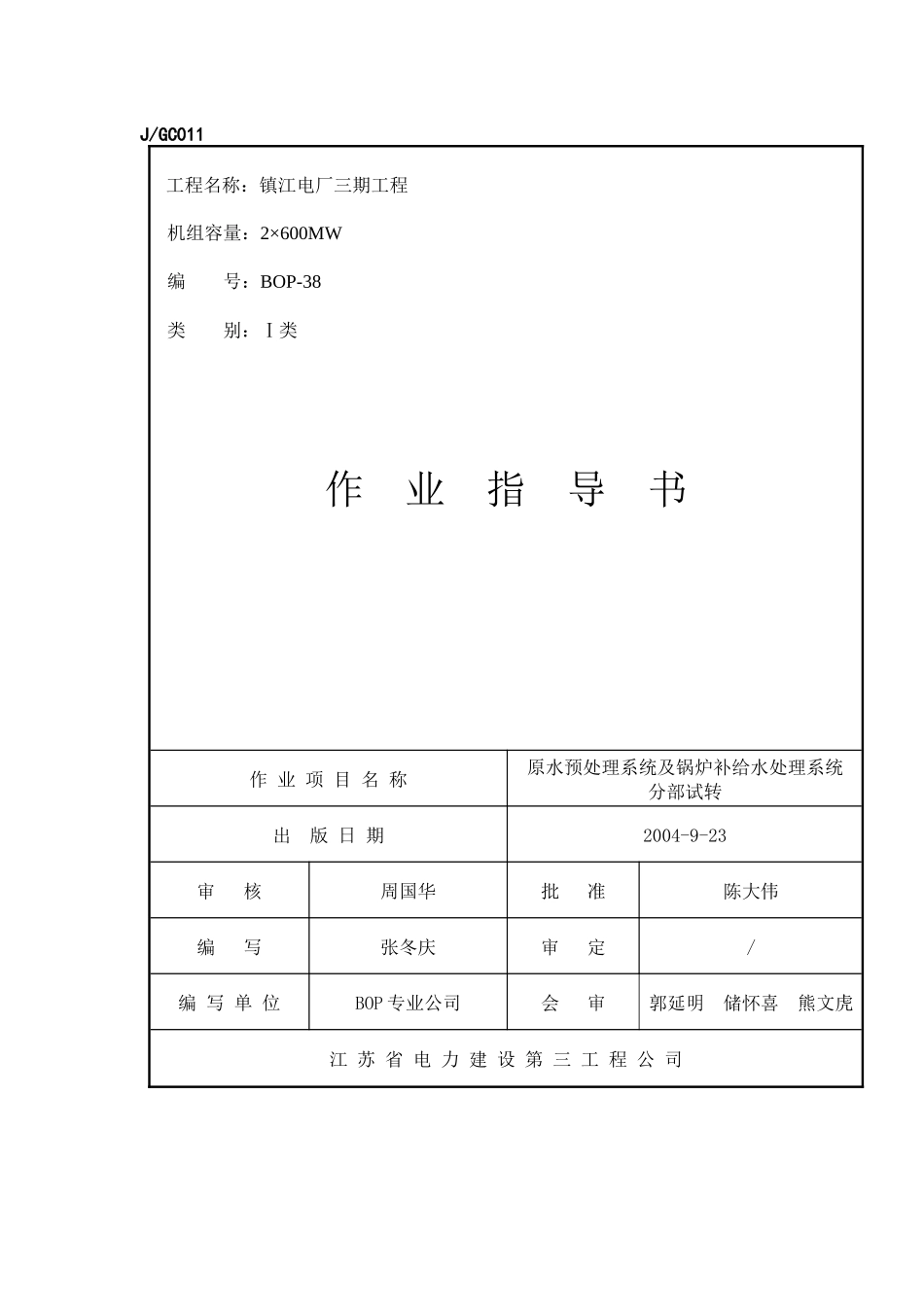

BOP-38 原水预处理系统及锅炉补给水处理系统分部试转_第1页
1/25
BOP-38 原水预处理系统及锅炉补给水处理系统分部试转_第2页
2/25

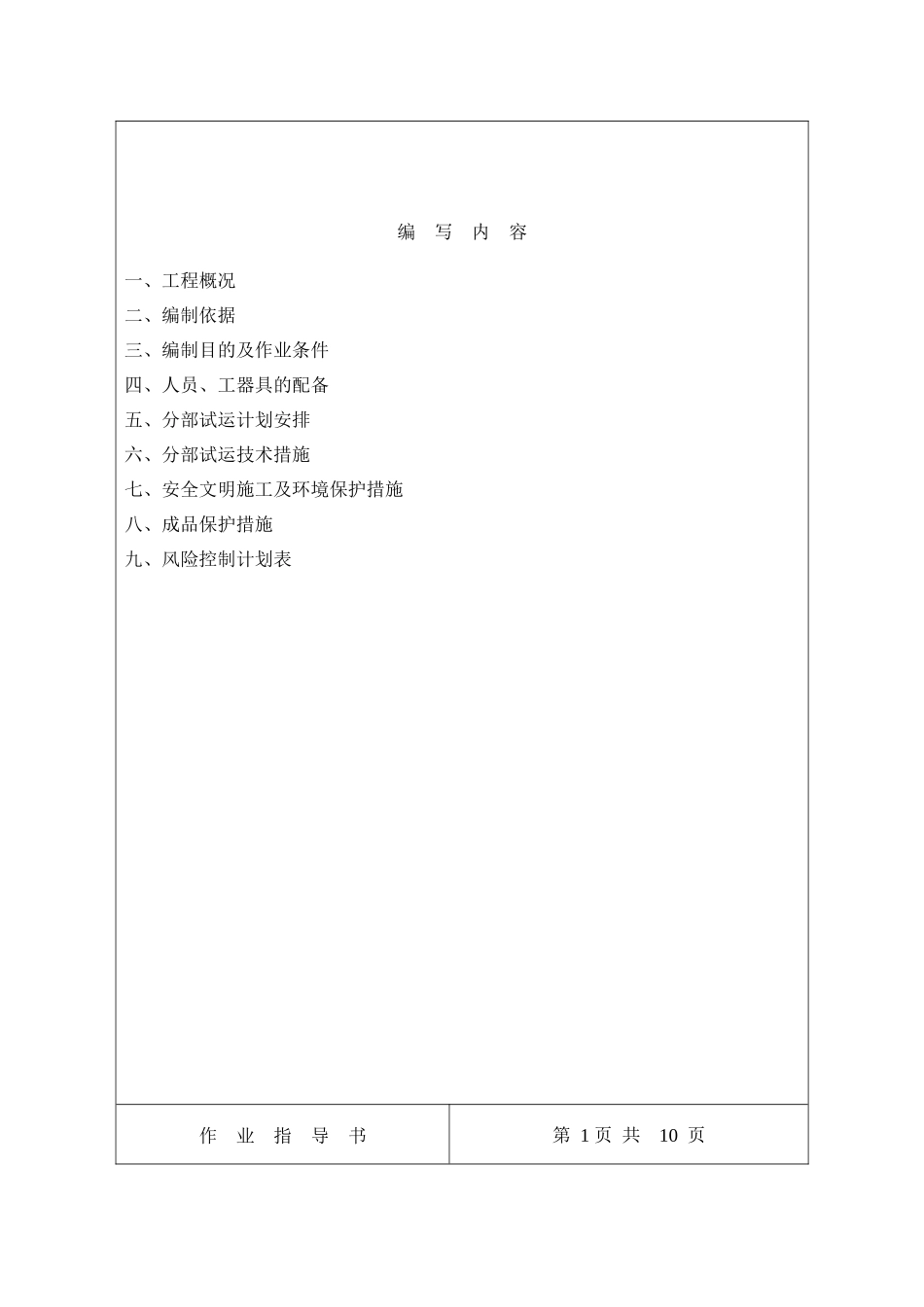

BOP-38 原水预处理系统及锅炉补给水处理系统分部试转_第3页
3/25
J/GC011工程名称:镇江电厂三期工程机组容量:2×600MW编号:BOP-38类别:Ⅰ类作业指导书作业项目名称原水预处理系统及锅炉补给水处理系统分部试转出版日期2004-9-23审核周国华批准陈大伟编写张冬庆审定/编写单位BOP专业公司会审郭延明储怀喜熊文虎江苏省电力建设第三工程公司作业指导书第0页共10页编写内容一、工程概况二、编制依据三、编制目的及作业条件四、人员、工器具的配备五、分部试运计划安排六、分部试运技术措施七、安全文明施工及环境保护措施八、成品保护措施九、风险控制计划表作业指导书第1页共10页一、工程概况镇江电厂三期工程为2×600MW燃煤机组,共用一套原水预处理系统和锅炉补给水处理系统。预处理系统流程:排水泵原水升压泵冲洗工业水泵水泵生活水泵锅炉补给水流程:作业指导书第2页共10页#5、#6机循环水管来机械加速澄清池回收水池空气擦洗滤池工业水池生活消防合用水池化水区厂区工业水管网厂区回用水管网厂区生活水管网污泥沉淀池清水池清水泵活性碳过滤器阳床除二氧化碳器阴床混床除盐水箱二、编制依据2.1华东电力设计院提供的安装图纸和设备制造厂家提供的设备图纸2.2《电力建设安全工作规程》火力发电厂部分DL5009.1-20022.3《电力建设施工及验收技术规范》汽轮机机组篇DL5011-922.4《电力建设施工及验收技术规范》管道篇DL5031-942.5《电力建设施工及验收技术规范》(焊接篇)DL5007-922.6《火电施工质量检验及评定标准》管道篇(2000版)2.7《火电施工质量检验及评定标准》调整试运篇(2000版)2.8《火电施工质量检验及评定标准》水处理及制氢装置篇(2001版)三、编制目的及作业条件1.编制目的是明确净水向化水供水的流程及涉及机械设备分部试运的方法,明确化水管道冲洗及机械设备分部试运的方法,确保分部试运顺利进行。2.涉及分部试运的各项内容已进行了分部试运前的验收,并合格。3.现场的临时用水、临时用电、临时用气、通讯畅通,场地平整;容器内清洁无杂物。4.作业指导书已交底。四、人员工器具的配备安装工组长2人安装工10人电工1人技术员2人安全员1人质检员1人测振仪1只测温仪1只对讲机6付消防带6付潜水泵2台五、分部试运计划安排1.计划开始分部试运时间:2004.9.20计划结束分部试运时间:2004.9.30作业指导书第3页共10页六、分部试运技术措施1.净水系统分部试运1.1全面检查原水升压泵、污泥池排水泵、PAC加药设备及澄清池搅拌机刮泥机,设备安装结束并验收签证,设备润滑油、润滑脂安装已按要求加注。1.2按如后附净水出水系统图检查系统完整性,系统应已全部沟通。1.3所有设备马达已空转,方向正确,符合要求。1.4澄清池刮泥机搅拌机空负荷试运转。1.4.1用手动盘动所有转动部位,盘动应轻松自如,盘动力应一致,无卡涩现象。1.4.2启动搅拌机刮泥机,第一次启动时,应采用点动方式,启动后即停止,确认无问题后,进行第二次启动,进行两个小时的空负荷试运转,在试运转过程中,观测减速机、轴承的温升、噪音及其运转平稳性,并进行记录,直至空负荷试运转结束。如此完成三只澄清池的刮泥机搅拌机的空负荷试运转。1.5PAC加药设备的分部试转。1.5.1接临时水源向PAC溶药箱内加水,直至最高水位。1.5.2启动一台PAC提升泵将水由PAC溶药箱注至PAC溶液箱内,同时进行PAC提升泵两小时分部试运。1.5.3启动一台PAC计量泵将水由PAC溶液箱注至原水升压泵出口管道内,同时进行PAC计量泵的两小时分部试运。1.6原水升压泵、污泥池排水泵及澄清池刮泥机搅拌机负荷分部试转。1.6.1全开从二期公滤器来临时用水管的总门,向原水升压泵进水管内充水,同时打开一台原水升压泵的进水门和出水管上的排气门,将泵内充满水。1.6.2启动原水升压泵,第一次启动时,应采用点动方式,启动后即停止,确认无问题后,进行第二次启动,正式启动后,缓慢打开至一只澄清池的出口门,流量控制在300~400m3/h,向澄清池内注水,进行注水的同时,进行管道的冲洗,刚开始进入澄清池的冲洗水通过澄清池底部排泥管排至污泥池中,出作业指导书第4页共10页水色与临时用水供水色差不多后,关闭底部排泥管,直至澄清池内水注满至溢流。在注水过程中,视情况启动PAC加药设备向管内...
