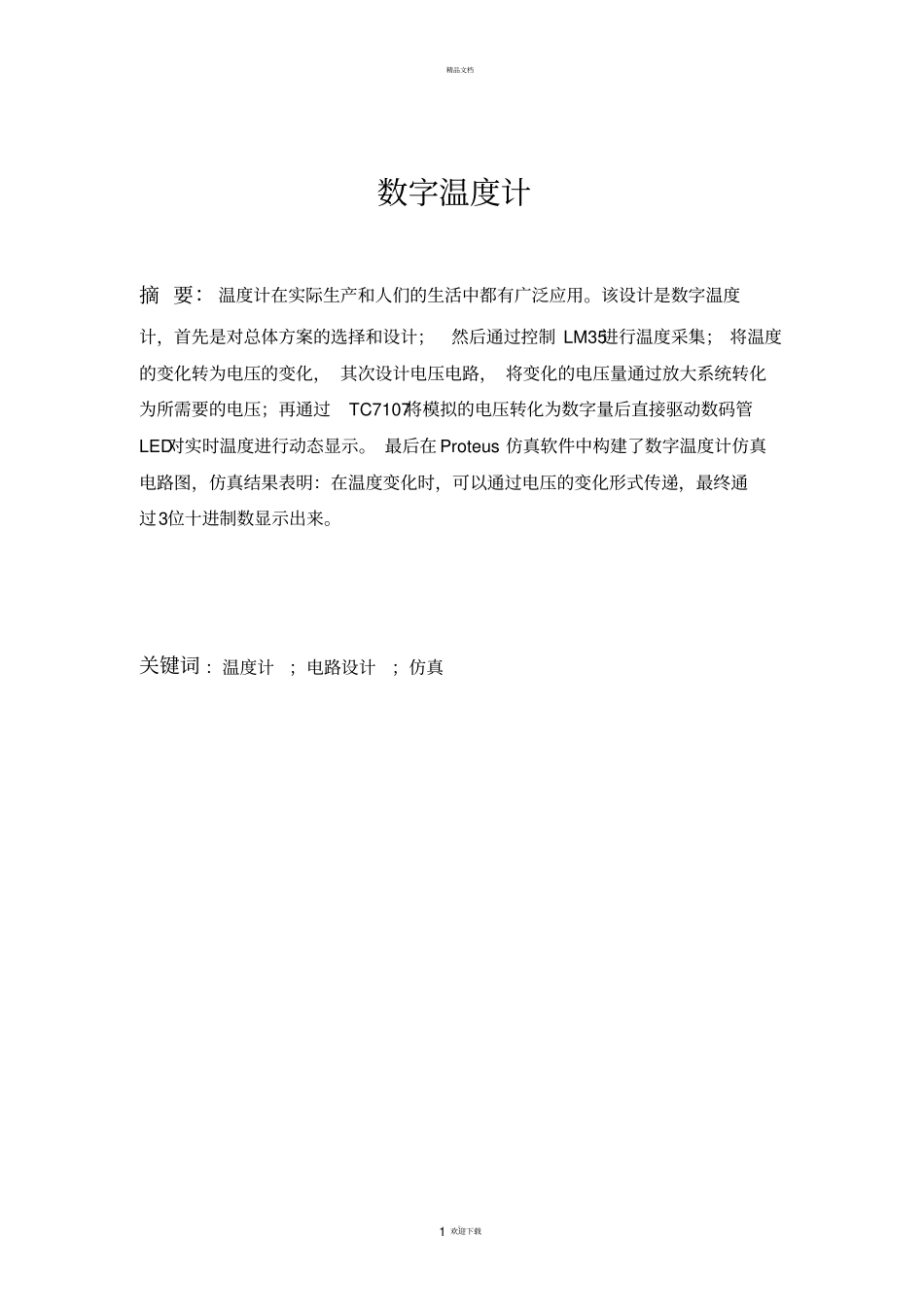

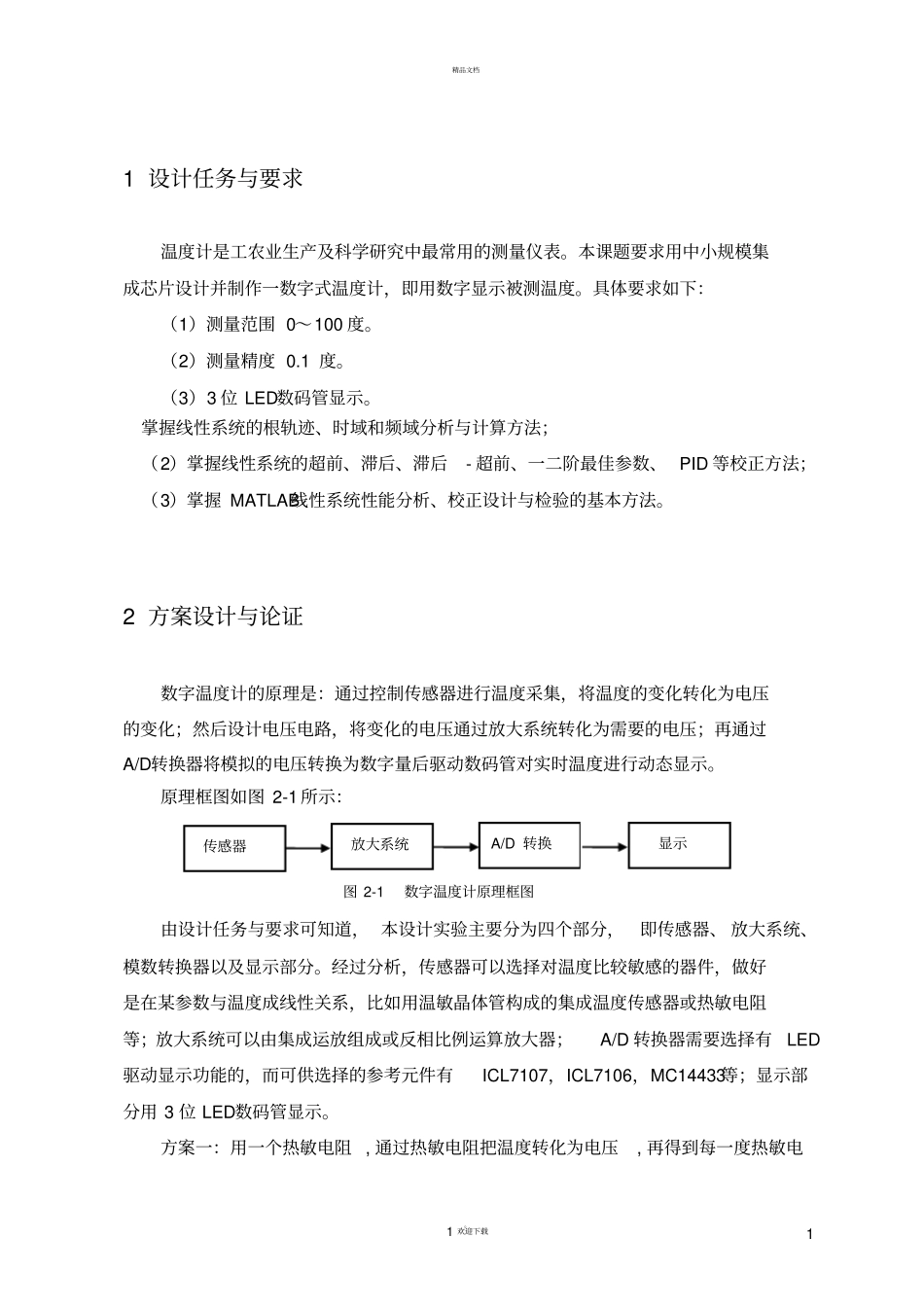

精品文档。1欢迎下载数字温度计摘要：温度计在实际生产和人们的生活中都有广泛应用。该设计是数字温度计，首先是对总体方案的选择和设计；然后通过控制LM35进行温度采集；将温度的变化转为电压的变化，其次设计电压电路，将变化的电压量通过放大系统转化为所需要的电压；再通过TC7107将模拟的电压转化为数字量后直接驱动数码管LED对实时温度进行动态显示。最后在Proteus仿真软件中构建了数字温度计仿真电路图，仿真结果表明：在温度变化时，可以通过电压的变化形式传递，最终通过3位十进制数显示出来。关键词：温度计；电路设计；仿真精品文档。1欢迎下载目录1设计任务与要求.......................................12方案设计与论证......................................13单元电路的设计及仿真...............................23.1传感器............................................23.2放大系统..........................................23.3A/D转换器及数字显示..............................44总电路设计及其仿真调试过程.........................64.1总电路设计........................................64.2仿真结果及其分析..................................75结论与心得...........................................96参考文献............................................11精品文档。11欢迎下载1设计任务与要求温度计是工农业生产及科学研究中最常用的测量仪表。本课题要求用中小规模集成芯片设计并制作一数字式温度计，即用数字显示被测温度。具体要求如下：（1）测量范围0～100度。（2）测量精度0.1度。（3）3位LED数码管显示。掌握线性系统的根轨迹、时域和频域分析与计算方法；（2）掌握线性系统的超前、滞后、滞后-超前、一二阶最佳参数、PID等校正方法；（3）掌握MATLAB线性系统性能分析、校正设计与检验的基本方法。2方案设计与论证数字温度计的原理是：通过控制传感器进行温度采集，将温度的变化转化为电压的变化；然后设计电压电路，将变化的电压通过放大系统转化为需要的电压；再通过A/D转换器将模拟的电压转换为数字量后驱动数码管对实时温度进行动态显示。原理框图如图2-1所示：图2-1数字温度计原理框图由设计任务与要求可知道，本设计实验主要分为四个部分，即传感器、放大系统、模数转换器以及显示部分。经过分析，传感器可以选择对温度比较敏感的器件，做好是在某参数与温度成线性关系，比如用温敏晶体管构成的集成温度传感器或热敏电阻等；放大系统可以由集成运放组成或反相比例运算放大器；A/D转换器需要选择有LED驱动显示功能的，而可供选择的参考元件有ICL7107，ICL7106，MC14433等；显示部分用3位LED数码管显示。方案一：用一个热敏电阻,通过热敏电阻把温度转化为电压,再得到每一度热敏电传感器放大系统A/D转换显示精品文档。22欢迎下载阻的电压变化值,用LM324运放做成乘法器,使电压乘以一个比例系数,使一度的变化得到一个整数变化的电压值,然后送入MC14433（A/D转换器)进行数模转换和数字显示。方案二：用集成温度传感器把温度转化为电压，在把每一度的电压变化值通过LM324集成运放进行放大，使其放大的信号应能满足ICL7107数模转换的要求进行数字显示。由于MC14433模数转换器的显示部分需要驱动器CD4511，基准电压又需要一个MC1403，也就是需要外接的电路和元件相对复杂和麻烦。而31/2位双积分型A/D转换器ICL7107是CMOS大规模集成电路芯片，其片内已经集成了模拟电路部分和数字电路部分，所以只要外接少量元件就成了模拟电路和数字电路部分，所以只要外接少量元件就可实现A/D转换和数码显示。因此选用方案二。设计初稿中的元器件大多是通过参考书和网上的资料定下来的，Multisim是最常用的仿真软件。首次选用Multisim进行仿真，可是在Multisim里始终找不到需要的仿真模型，最后选用Proteus进行仿真。到了Proteus仿真软件里，很多元器件还是没有仿真模型，只能折中选用仿真模型里有的。比如放大电路由LM324取代了LM741,A/D转换器由TC7107取代了ICL7107等等。主要参考元器件有：LM35，LM324，TC7107，电阻及电容若干。3单元电路的设计...
