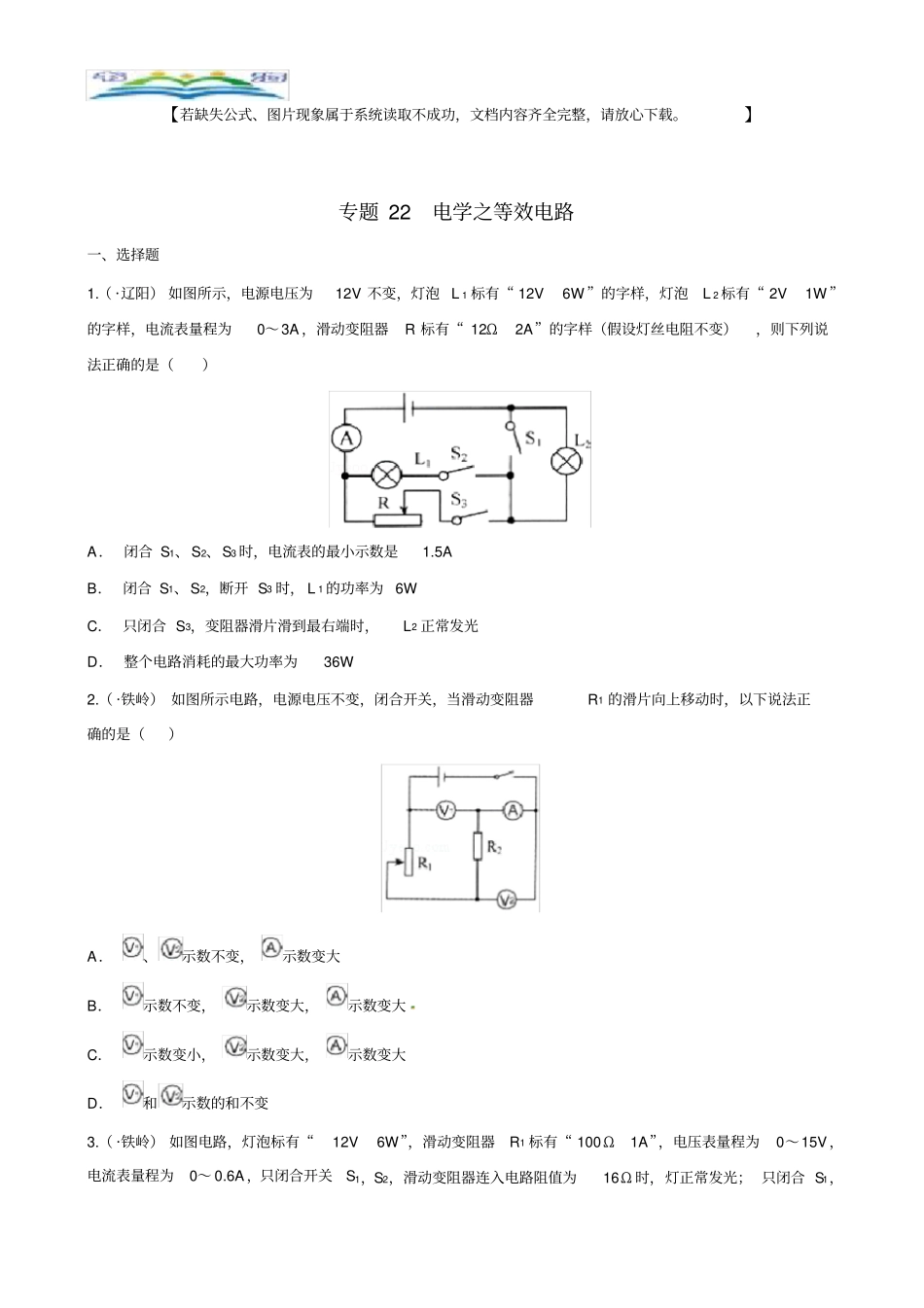

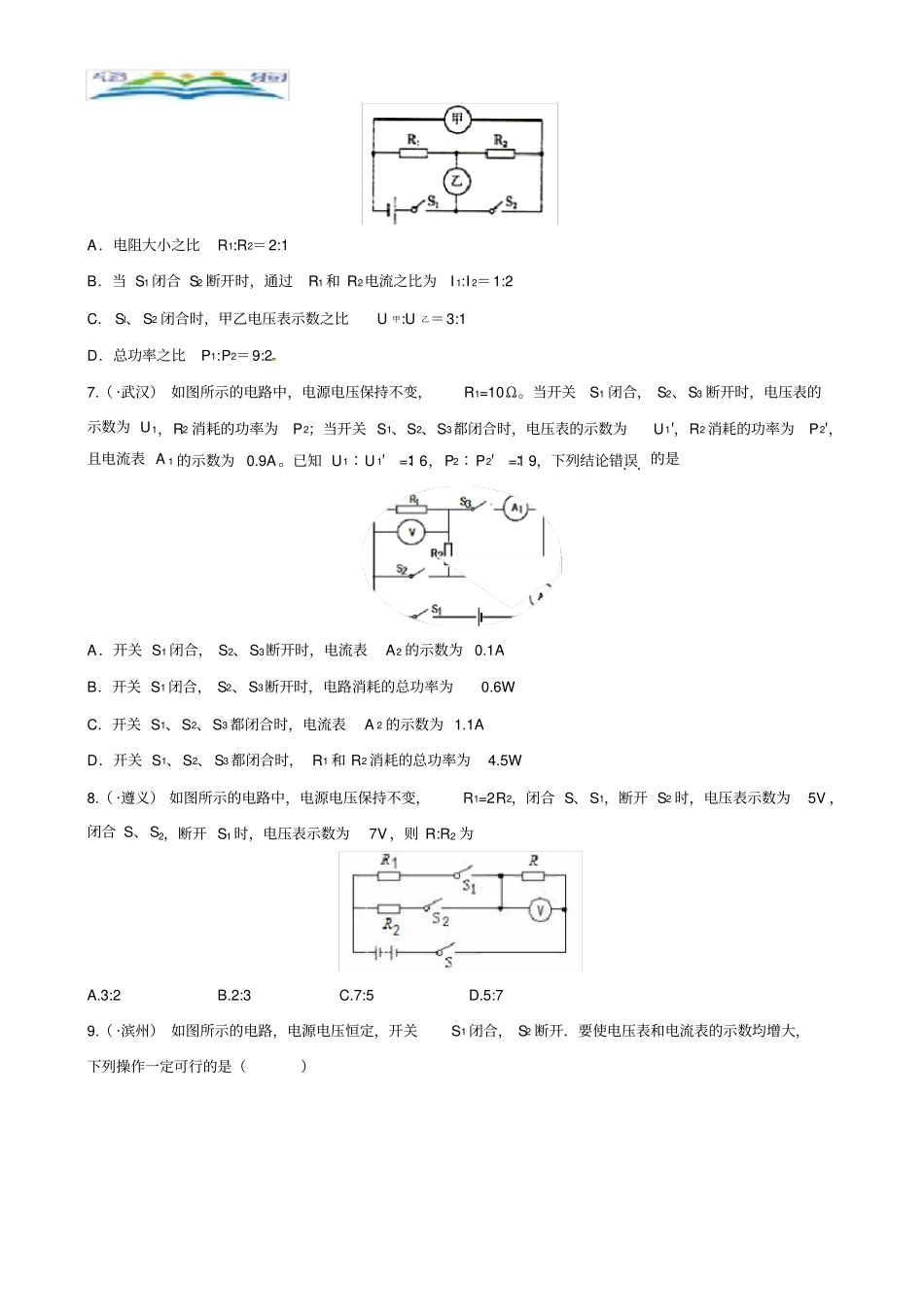

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。】专题22电学之等效电路一、选择题1.（·辽阳）如图所示，电源电压为12V不变，灯泡L1标有“12V6W”的字样，灯泡L2标有“2V1W”的字样，电流表量程为0～3A，滑动变阻器R标有“12Ω2A”的字样（假设灯丝电阻不变），则下列说法正确的是（）A．闭合S1、S2、S3时，电流表的最小示数是1.5AB．闭合S1、S2，断开S3时，L1的功率为6WC．只闭合S3，变阻器滑片滑到最右端时，L2正常发光D．整个电路消耗的最大功率为36W2.（·铁岭）如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时，以下说法正确的是（）A．、示数不变，示数变大B．示数不变，示数变大，示数变大C．示数变小，示数变大，示数变大D．和示数的和不变3.（·铁岭）如图电路，灯泡标有“12V6W”，滑动变阻器R1标有“100Ω1A”，电压表量程为0～15V，电流表量程为0～0.6A，只闭合开关S1，S2，滑动变阻器连入电路阻值为16Ω时，灯正常发光；只闭合S1，S3，示数为0.2A，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．电源电压为20VB．只闭合S1，S2时，为了保护元件的安全，滑动变阻器连入电路的阻值范围是16Ω﹣72ΩC．只闭合S1，S2时，灯泡的最小功率为0.375WD．R2的阻值为16Ω4.（·达州）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A、电流表A的示数变大，电压表V1的示数变小B、电流表A的示数变小，电压表V2的示数变小C、电压表V1的示数与电流表A的示数的比值变大D、电压表V2的示数与电流表A的示数的比值变小5.（·内江）如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A、电压表的示数不变，电流表A1的示数变大B、电压表的示数变大，电流表A1的示数变大C、电流表A1的示数和电流表A2的示数同时变小D、电流表A1的示数和电流表A2的示数同时变大6.（·绵阳）如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲:I乙＝1:3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A．电阻大小之比R1:R2＝2:1B．当S1闭合S2断开时，通过R1和R2电流之比为I1:I2＝1:2C．Sl、S2闭合时，甲乙电压表示数之比U甲:U乙＝3:1D．总功率之比P1:P2＝9:27.（·武汉）如图所示的电路中，电源电压保持不变，R1=10Ω。当开关S1闭合，S2、S3断开时，电压表的示数为U1，R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A。已知U1∶U1′=1∶6，P2∶P2′=1∶9，下列结论错误．．的是A．开关S1闭合，S2、S3断开时，电流表A2的示数为0.1AB．开关S1闭合，S2、S3断开时，电路消耗的总功率为0.6WC．开关S1、S2、S3都闭合时，电流表A2的示数为1.1AD．开关S1、S2、S3都闭合时，R1和R2消耗的总功率为4.5W8.（·遵义）如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A.3:2B.2:3C.7:5D.5:79.（·滨州）如图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（）A．滑动变阻器的滑片P向右移B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，S1由闭合到断开D．滑动变阻器的滑片P不动，S2由断开到闭合10.（·泉州）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3∶2；只闭合开关S2时，电压表V1与V2的示数之比为5∶3，则R1与R2的电阻之比为A．3∶5B．2∶3C．4∶3D．5∶311.（·泉州）如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，在滑片P从最左端向右移动到中间位置的过程中，下列说法正确的是A．电流表A1和电流表A2的示数都变大B．电路总功率变大，电压表V的示数不变C．电路总功率变小，电压表V的示数不变D．电流表A2和电压表V的示数都保持不变12.（·鄂州）如图所示，电源电压不变，当只闭合S1时，电流表A...
