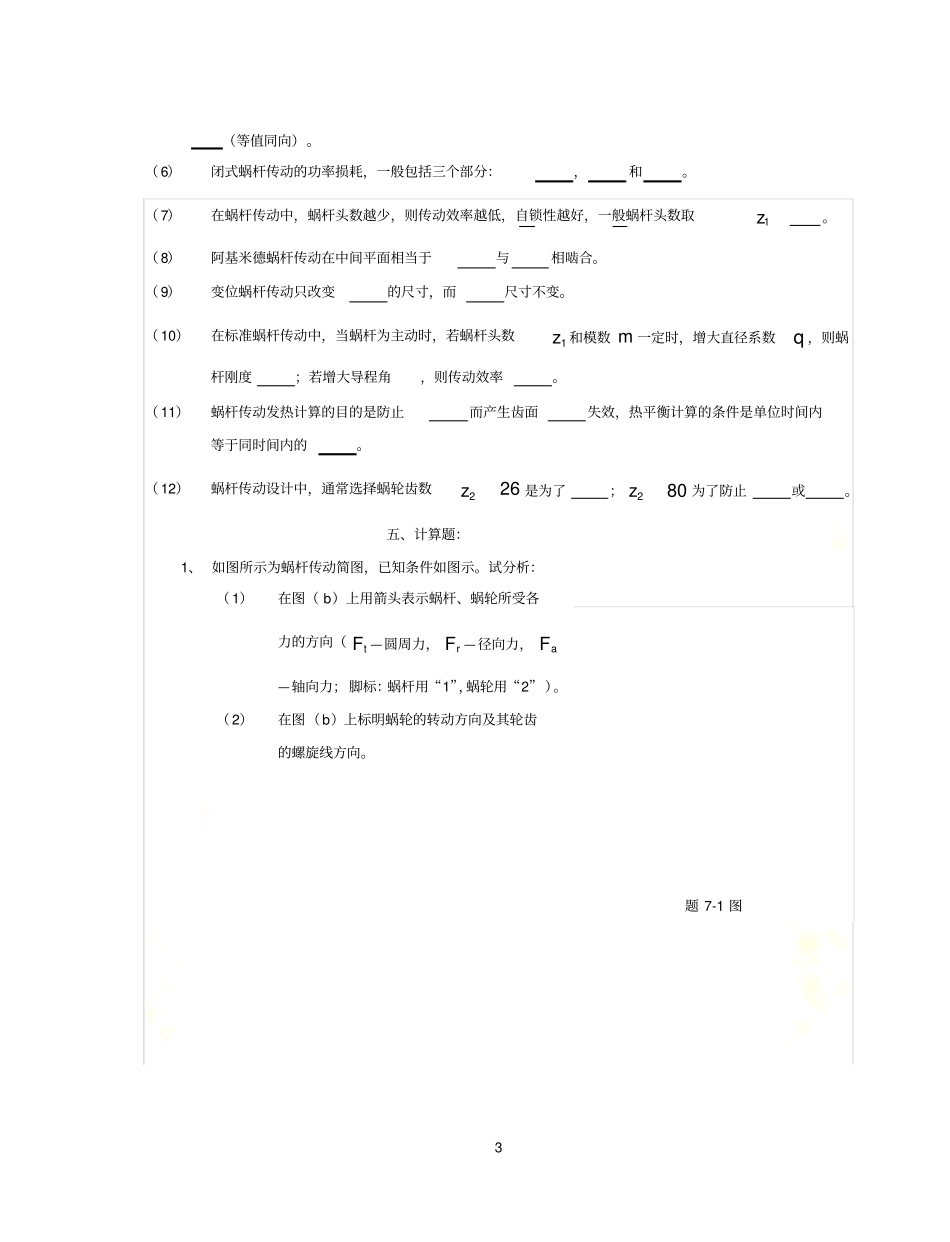

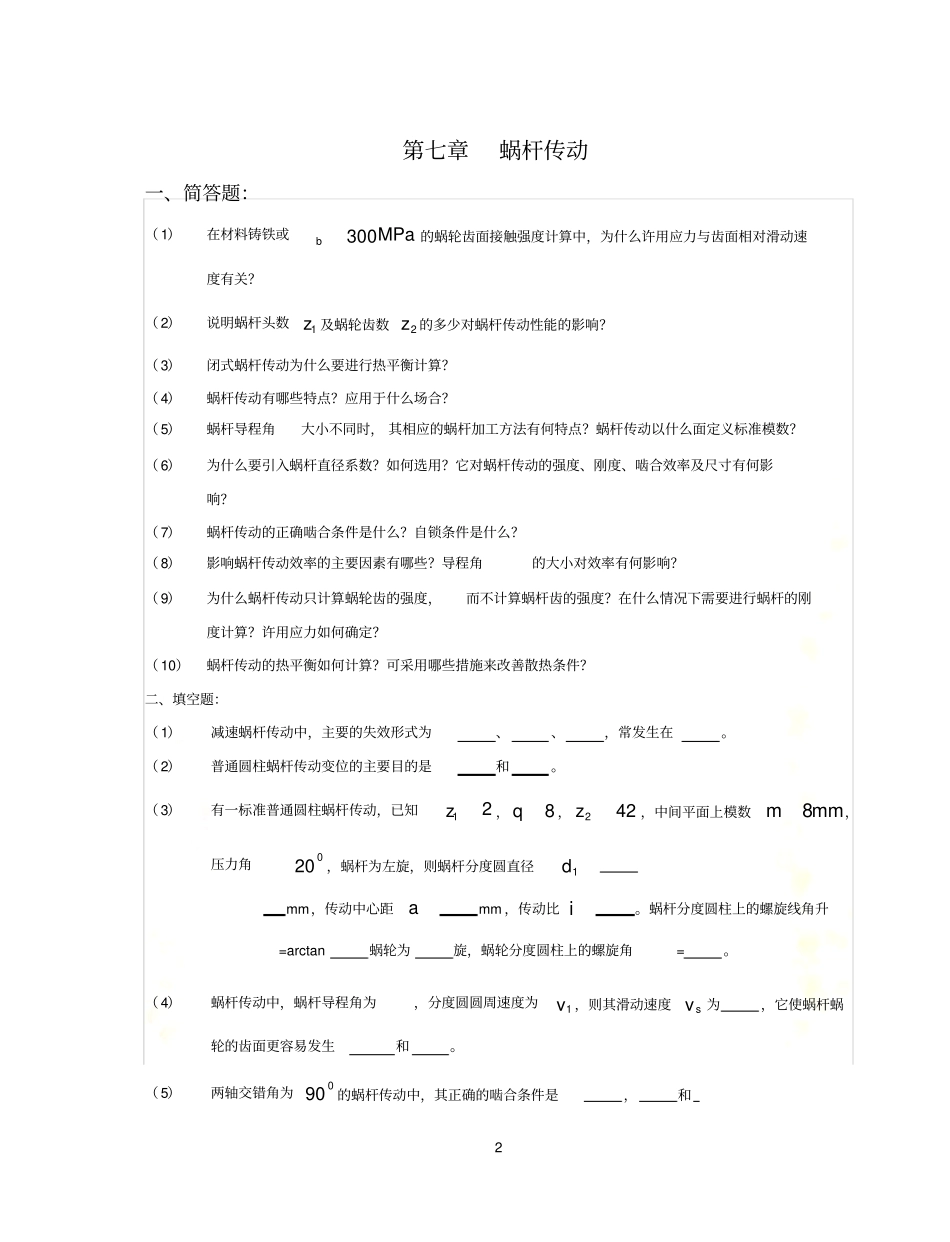

12-蜗杆传动-题目及答案2第七章蜗杆传动一、简答题：（1）在材料铸铁或MPab300的蜗轮齿面接触强度计算中，为什么许用应力与齿面相对滑动速度有关？（2）说明蜗杆头数1z及蜗轮齿数2z的多少对蜗杆传动性能的影响？（3）闭式蜗杆传动为什么要进行热平衡计算？（4）蜗杆传动有哪些特点？应用于什么场合？（5）蜗杆导程角大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？（6）为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影响？（7）蜗杆传动的正确啮合条件是什么？自锁条件是什么？（8）影响蜗杆传动效率的主要因素有哪些？导程角的大小对效率有何影响？（9）为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚度计算？许用应力如何确定？（10）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？二、填空题：（1）减速蜗杆传动中，主要的失效形式为、、，常发生在。（2）普通圆柱蜗杆传动变位的主要目的是和。（3）有一标准普通圆柱蜗杆传动，已知21z，8q，422z，中间平面上模数mmm8，压力角020，蜗杆为左旋，则蜗杆分度圆直径1dmm，传动中心距amm，传动比i。蜗杆分度圆柱上的螺旋线角升=arctan蜗轮为旋，蜗轮分度圆柱上的螺旋角=。（4）蜗杆传动中，蜗杆导程角为，分度圆圆周速度为1v，则其滑动速度sv为，它使蜗杆蜗轮的齿面更容易发生和。（5）两轴交错角为090的蜗杆传动中，其正确的啮合条件是，和3（等值同向）。（6）闭式蜗杆传动的功率损耗，一般包括三个部分：，和。（7）在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取1z。（8）阿基米德蜗杆传动在中间平面相当于与相啮合。（9）变位蜗杆传动只改变的尺寸，而尺寸不变。（10）在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数1z和模数m一定时，增大直径系数q，则蜗杆刚度；若增大导程角，则传动效率。（11）蜗杆传动发热计算的目的是防止而产生齿面失效，热平衡计算的条件是单位时间内等于同时间内的。（12）蜗杆传动设计中，通常选择蜗轮齿数262z是为了；802z为了防止或。五、计算题：1、如图所示为蜗杆传动简图，已知条件如图示。试分析：（1）在图（b）上用箭头表示蜗杆、蜗轮所受各力的方向（tF—圆周力，rF—径向力，aF—轴向力；脚标：蜗杆用“1”，蜗轮用“2”）。（2）在图（b）上标明蜗轮的转动方向及其轮齿的螺旋线方向。题7-1图42、图示为二级蜗杆传动，已知蜗杆3的导程角的螺旋线方向为右旋，蜗轮4的转向如图所示，轴Ⅰ为输入轴。试求：（1）Ⅰ和轴Ⅱ的转向；（2）蜗杆、蜗轮的螺旋线方向（所有的）；（3）蜗轮2和蜗杆3的所受各分力的方向。（注：要求蜗轮2与蜗杆3的轴向力方向相反）3、绞车采用蜗杆传动（如图所示），mmm8，8q，11z，402z卷筒直径mmD200，问：（1）使重物Q上升1m，手柄应转多少圈？并在图上标出重物上升时手柄的转向。（2）若当量摩擦系数2.0vf，该机构是否自锁？（3）设KgQ1000，人手最大推力为150N时，手柄长度L的最小值。（注：忽略轴承效率）题7-2图题7-3图54、图示斜齿圆柱齿轮—蜗杆传动，主动齿轮转动方向和齿的旋向如图示，设要求蜗杆轴的轴向力为最小时，试画出蜗杆的转向和作用在轮齿上的力（以三个分力表示），并说明蜗轮轮齿螺旋方向。题7-4图6第七章蜗杆传动答案一、简答题：略二、填空题：（1）齿面胶合、疲劳点蚀、磨损和轮齿折断，蜗杆齿上。（2）凑中心距和提高承载能力及传动效率。（3）64，200，21,qz1,左旋，0036.14。（4）cos/1v，胶合和磨损。（5）两轴交错角为090的蜗杆传动中，其正确的啮合条件是mmmta21，21ta和21（等值同向）。（6）闭式蜗杆传动的功率损耗，一般包括三个部分：啮合功率损耗，轴承摩擦损耗和搅油损耗。（7）在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取1z1～4。（8）阿基米德蜗杆传动在中间平面相当于齿条与齿轮相啮合。（9）变位蜗杆传动只改变蜗轮的尺寸，而蜗杆尺寸不变。（10）在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数1z和模数m一定时，增大直径系数q，则蜗杆刚度增大...
