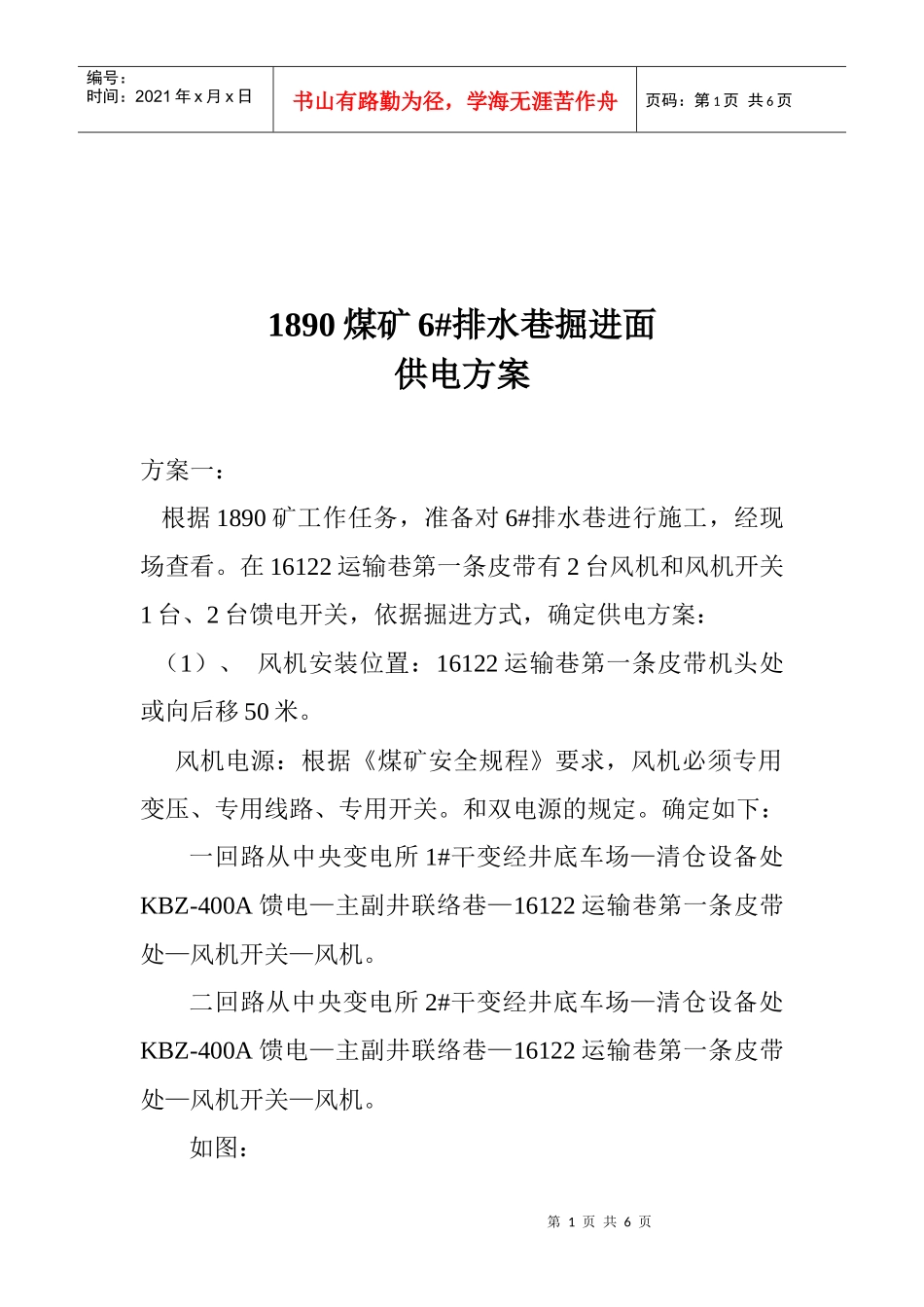

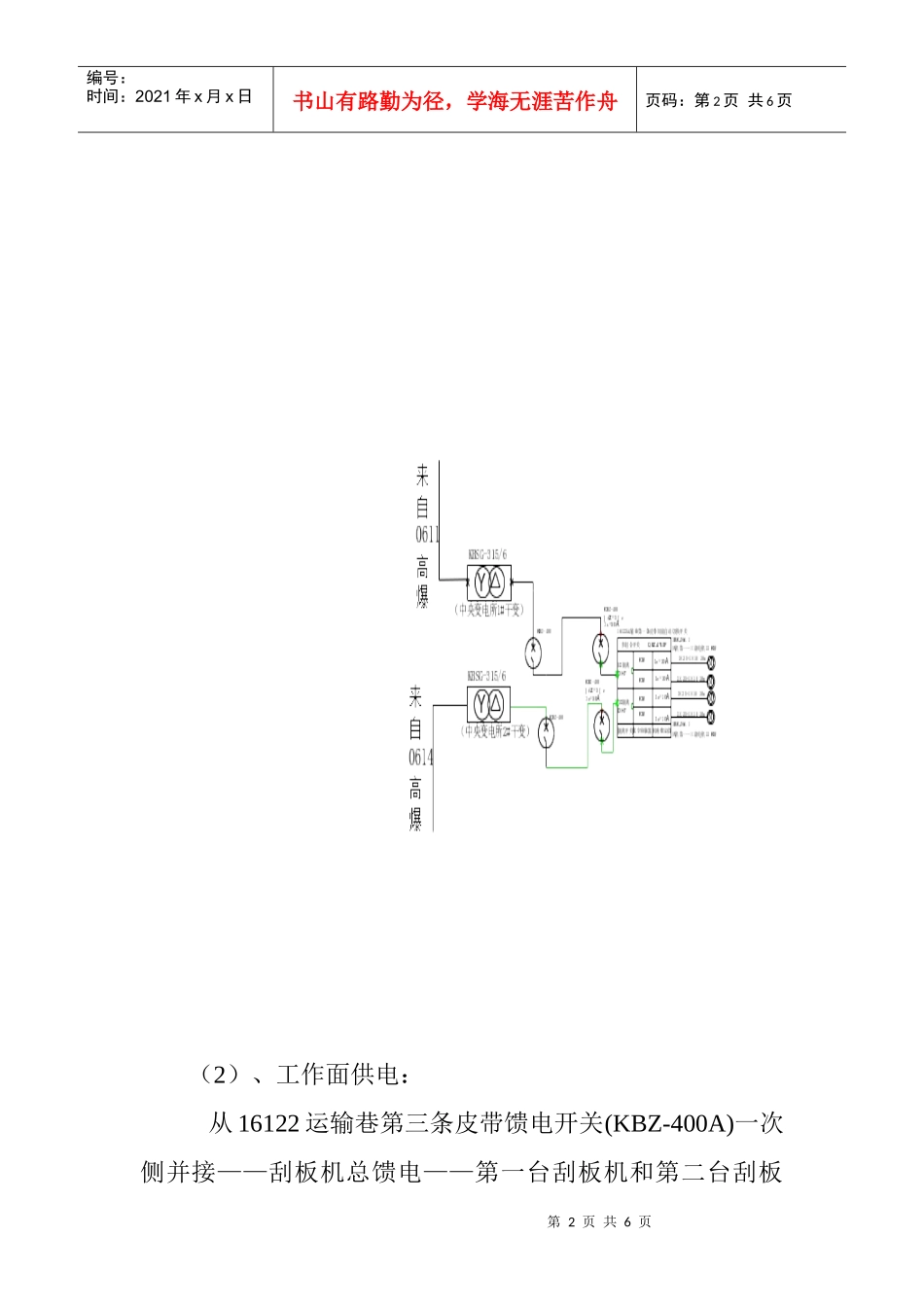

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页1890煤矿6#排水巷掘进面供电方案方案一：根据1890矿工作任务，准备对6#排水巷进行施工，经现场查看。在16122运输巷第一条皮带有2台风机和风机开关1台、2台馈电开关，依据掘进方式，确定供电方案：（1）、风机安装位置：16122运输巷第一条皮带机头处或向后移50米。风机电源：根据《煤矿安全规程》要求，风机必须专用变压、专用线路、专用开关。和双电源的规定。确定如下：一回路从中央变电所1#干变经井底车场—清仓设备处KBZ-400A馈电—主副井联络巷—16122运输巷第一条皮带处—风机开关—风机。二回路从中央变电所2#干变经井底车场—清仓设备处KBZ-400A馈电—主副井联络巷—16122运输巷第一条皮带处—风机开关—风机。如图：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页（2）、工作面供电：从16122运输巷第三条皮带馈电开关(KBZ-400A)一次侧并接——刮板机总馈电——第一台刮板机和第二台刮板第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页机计算如下：风机负荷P=22KW×3=66KWI=P×103/(1.732×U×COSα)=66×103/(1.732×690×0.85)=64.9A其中：P为风机负荷66KWU为电源电压690VCOSα功率因数0.85经查表35mm2电缆长时允许电流105A满足风机最大工作负荷电流64.9A电压损失允许压降：ΔV=660-660.9*0.9=66V实际电压损失：ΔVL=ΔVL=∑PoLV1/√3/COS＠）=7.8v式中：L—电缆的实际长度0.2KmRo—每公里电缆的电阻R0=0.3151Ω/KMXo—每公里电缆的电抗X0=0.078Ω/KMCOS＠----功率因数COS＠=0.85经计算实际电压损失ΔVL=7.8V，在允许压降ΔV=66V范围内，选此趟线路是合理的。风机电流整定：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页一级风机运行时：Ie=22×103/(1.732×690×0.85)=21.7A故一级风机运行时电流整定：IZ=21A二级风机运行时：Ie=44×103/(1.732×690×0.85)=43.4A故二级风机运行时电流整定：IZ=44A三级风机运行时：Ie=66×103/(1.732×690×0.85)=64.9A故三级风机运行时电流整定：IZ=65A刮板机运行时电流整定：Ie=30×103/(1.732×690×0.85)=29.5A故刮板机运行时电流整定：Iz=30A方案二：风机安装位置：把16122运输巷中部移变处的停用风机，移到排水巷口前60米处，风机开关和电源从第一条皮带移到风机处计算：电缆选型计算相同电压损失第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页允许压降：ΔV=660-660.9*0.9=66V实际电压损失：ΔVL=ΔVL=∑PoLV1/√3/COS＠）=27.5v式中：L—电缆的实际长度0.7KmRo—每公里电缆的电阻R0=0.3151Ω/KMXo—每公里电缆的电抗X0=0.078Ω/KMCOS＠----功率因数COS＠=0.85方案一优缺点：1、优点：开关和电源线路已经存在，不需要重新拉电缆和安装开关。工作量小。电压损失小2、缺点：需接风筒且较长。方案二优缺点：1、优点：接风筒距离短。1、缺点：需重新布置二趟电缆，且16122运输巷下帮电缆较多，悬挂电缆困难，风机、开关运输距离长，工作量大，电压损失大。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页会审意见12月6日经各部室相关人员会审，决定采用方案一，1890煤矿开拓队按照方案一立即组织施工。
