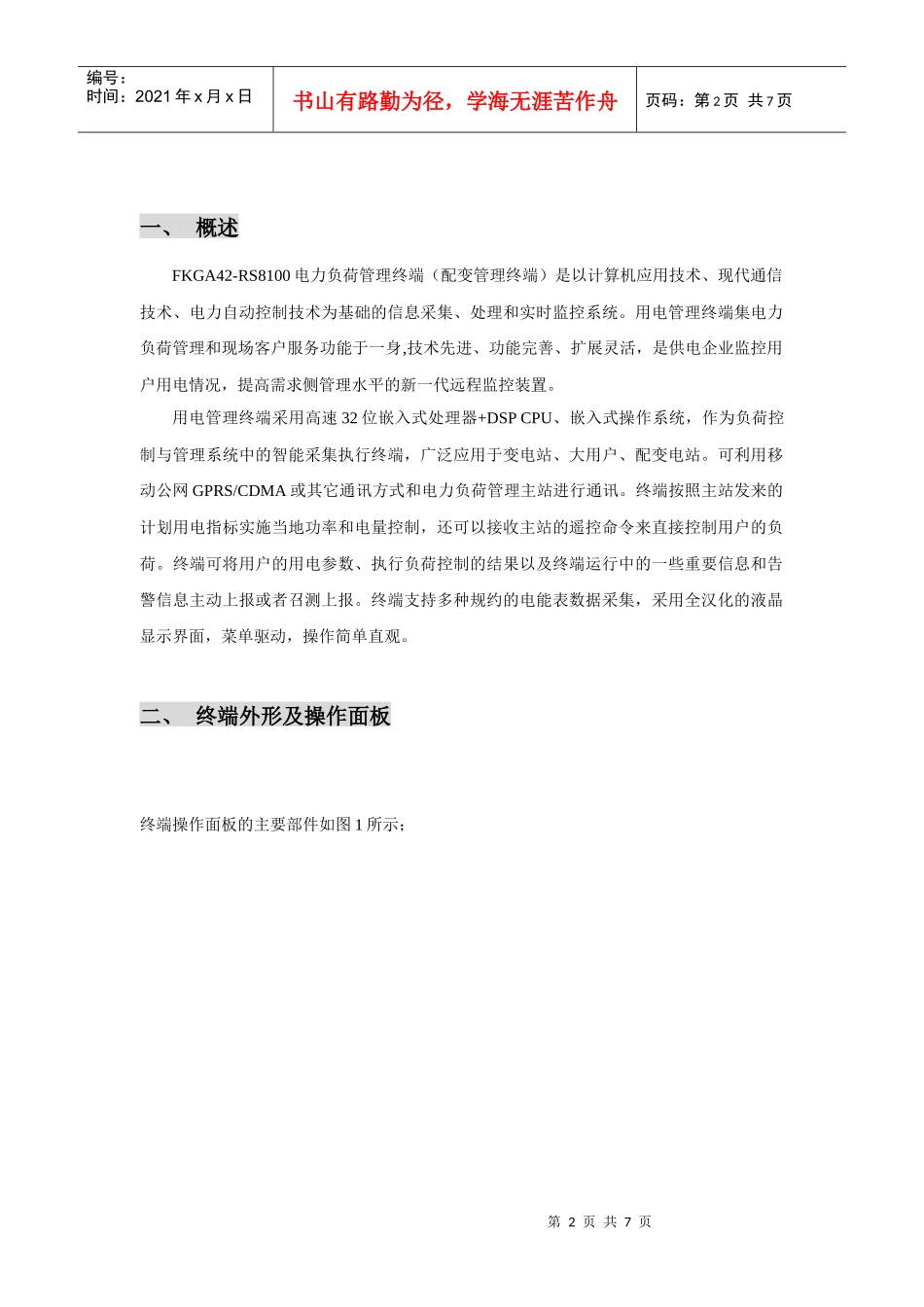

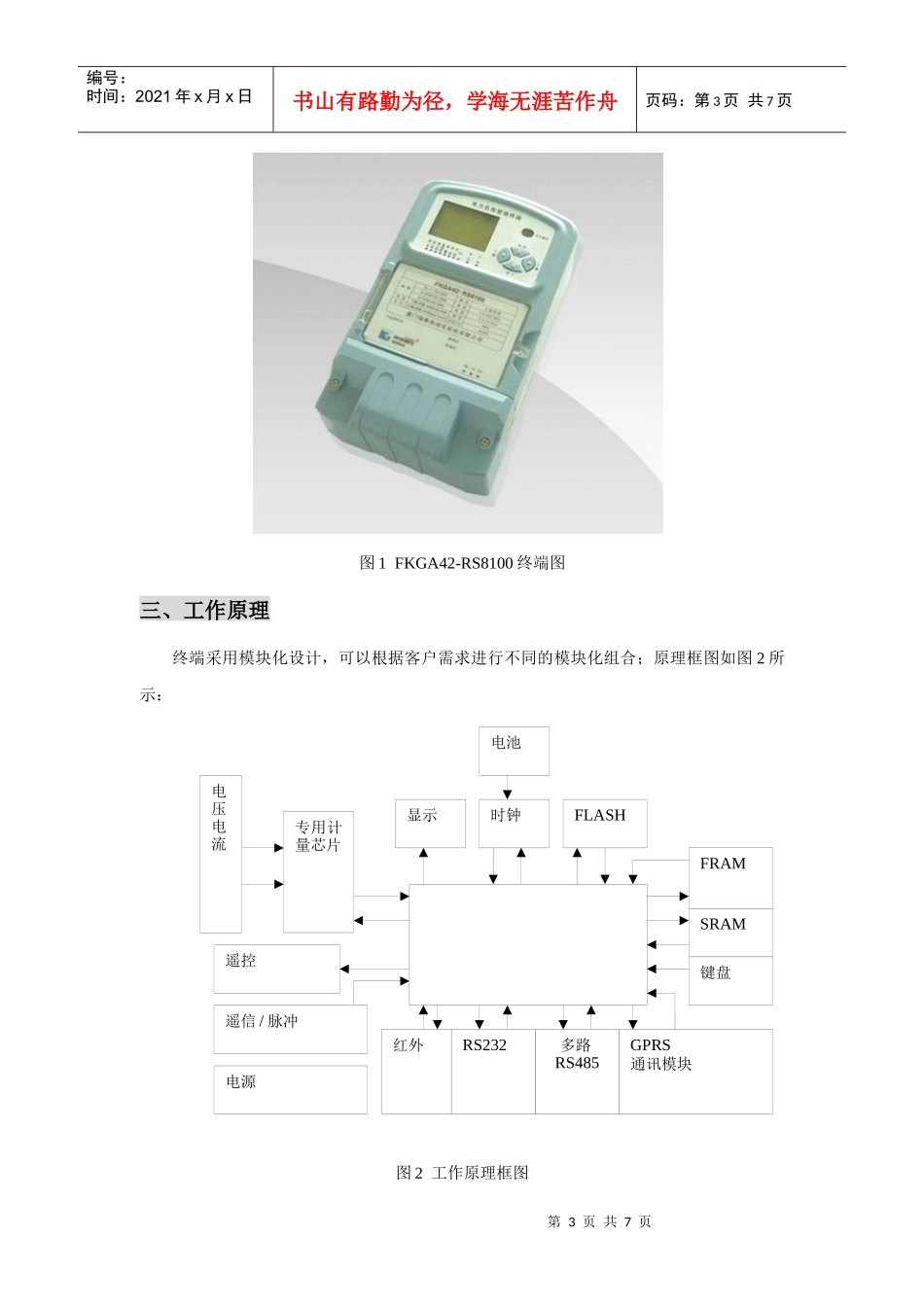

技术方案厦门瑞申自动化科技有限公司FKGA42-RS8100电力负荷管理终端第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、概述FKGA42-RS8100电力负荷管理终端（配变管理终端）是以计算机应用技术、现代通信技术、电力自动控制技术为基础的信息采集、处理和实时监控系统。用电管理终端集电力负荷管理和现场客户服务功能于一身,技术先进、功能完善、扩展灵活，是供电企业监控用户用电情况，提高需求侧管理水平的新一代远程监控装置。用电管理终端采用高速32位嵌入式处理器+DSPCPU、嵌入式操作系统，作为负荷控制与管理系统中的智能采集执行终端，广泛应用于变电站、大用户、配变电站。可利用移动公网GPRS/CDMA或其它通讯方式和电力负荷管理主站进行通讯。终端按照主站发来的计划用电指标实施当地功率和电量控制，还可以接收主站的遥控命令来直接控制用户的负荷。终端可将用户的用电参数、执行负荷控制的结果以及终端运行中的一些重要信息和告警信息主动上报或者召测上报。终端支持多种规约的电能表数据采集，采用全汉化的液晶显示界面，菜单驱动，操作简单直观。二、终端外形及操作面板终端操作面板的主要部件如图1所示；第3页共7页第2页共7页专用计量芯片电压电流显示时钟FLASHFRAMSRAMGPRS通讯模块多路RS485RS232红外键盘遥控遥信/脉冲电源电池编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图1FKGA42-RS8100终端图三、工作原理终端采用模块化设计，可以根据客户需求进行不同的模块化组合；原理框图如图2所示：图2工作原理框图第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页终端主要由以下几部分组成：数据处理部分、计量采样部分、控制部分、开关量/脉冲采集部分、通讯模块部分等，具体描述如下：3.1数据处理部分CPU采用PHILIPS公司生产的LPC2214处理器，该处理器是当今世界上非常先进的工业用途ARM芯片，其运行速度快、处理功能强大、具有丰富的片内外资源，CPU通过与各通讯口的通讯，完成与外设数据的交换；对数据进行统计分析；CPU将设置数据、统计数据及计算数据等保存在FLASH、FRAM、SRAM等存储器中；通过遥信/脉冲接入口，获取开关或电能表脉冲信息。终端的历史数据存储容量为8MByte；采用SAMSUNG公司的K8D6316，该器件属非易失串行FLASH存储器；SRAM采用ISSI公司的61LV51216，具有省内，存取速度快的特点。3.2计量采样部分计量芯片采用国内知名品牌ATT7022B，其集计量、谐波采集于一身的处理芯片；交流输入部分采用互感器隔离输入，保证了信号处理的抗干扰性能。3.3控制部分输出控制部分由控制输出预动作部分和控制执行部分组成，控制输出采用主处理器与协处理器共同执行方式，通过多次数据确认保证控制输出的可靠性，防止控制误动作。3.4开关量/脉冲采集部分采用光电隔离输入，脉冲计量准确，可直接接入有源或无源信号，接入方式灵活，可适用不同脉冲表的输出要求。3.5通讯部分通讯部分采用模块设计，模块可配置为GPRS/CDMA/网络通讯/电话MODEM，通讯连接可靠；四、终端主要特点4.1完全符合国家电网公司新颁布的《电力负荷管理系统功能规范》和《Q/GDW-129电力负荷管理系统通用技术条件》对终端的要求,完全实现《Q/GDW-130电力负荷管理系统数据传输规约》。支持DL/T645-1997多功能电能表通信规约以及业内多种国内外表计协议；4.2CPU采用嵌入式32位系统+DSP的构架，实时运算处理能力强。配有不掉电工作第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页RAM和高性能CPU监控芯片。设备工作稳定可靠，配有大容量FLASHROM内存，可进行大批量数据存储，包含各种用电信息、实时数据、历史数据、参数等随时供用户查询，且不需要电池可停电保持数据达10年之久。4.3通信方式灵活：可根据用户不同通信条件灵活配置通信模块(选配不同插件),支持GSM/GPRS/CDMA等无线网络通信方式，具有速度快，工作电流小，抗干扰性强等优点，从而使得数据传输具有高可靠性。支持天线一体化，内置、外置方式可变。终端自带有一个标准的232通讯...
