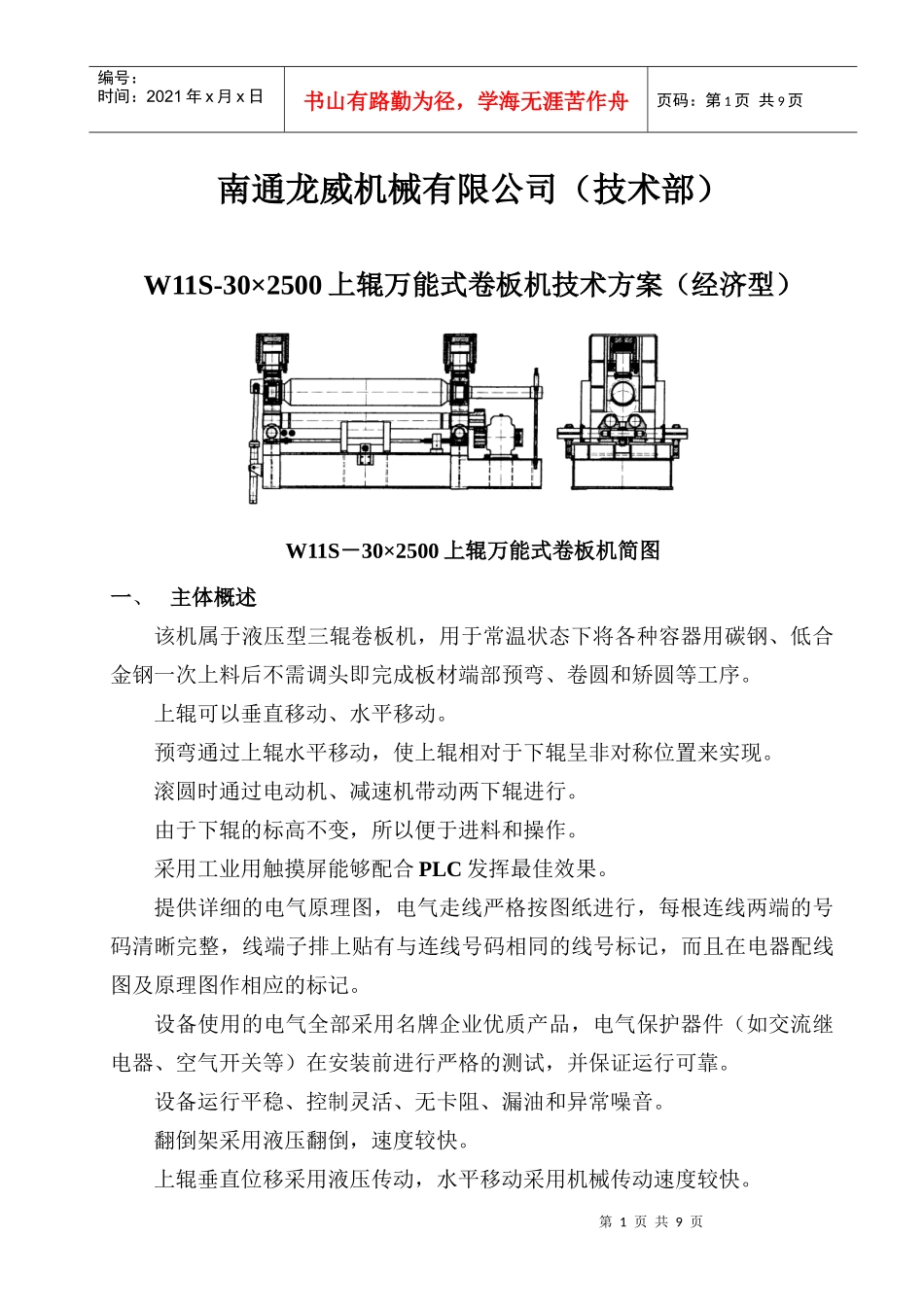

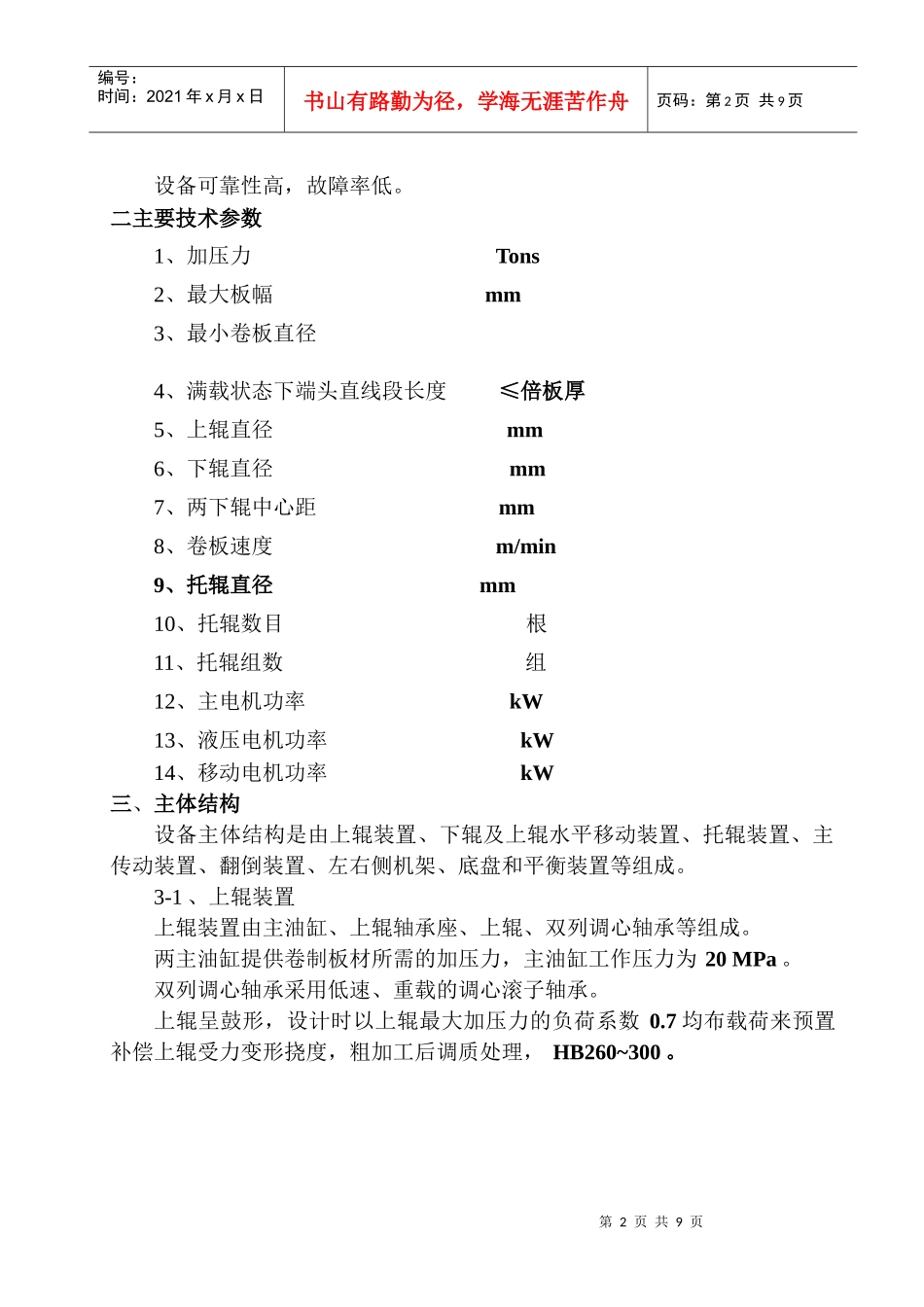

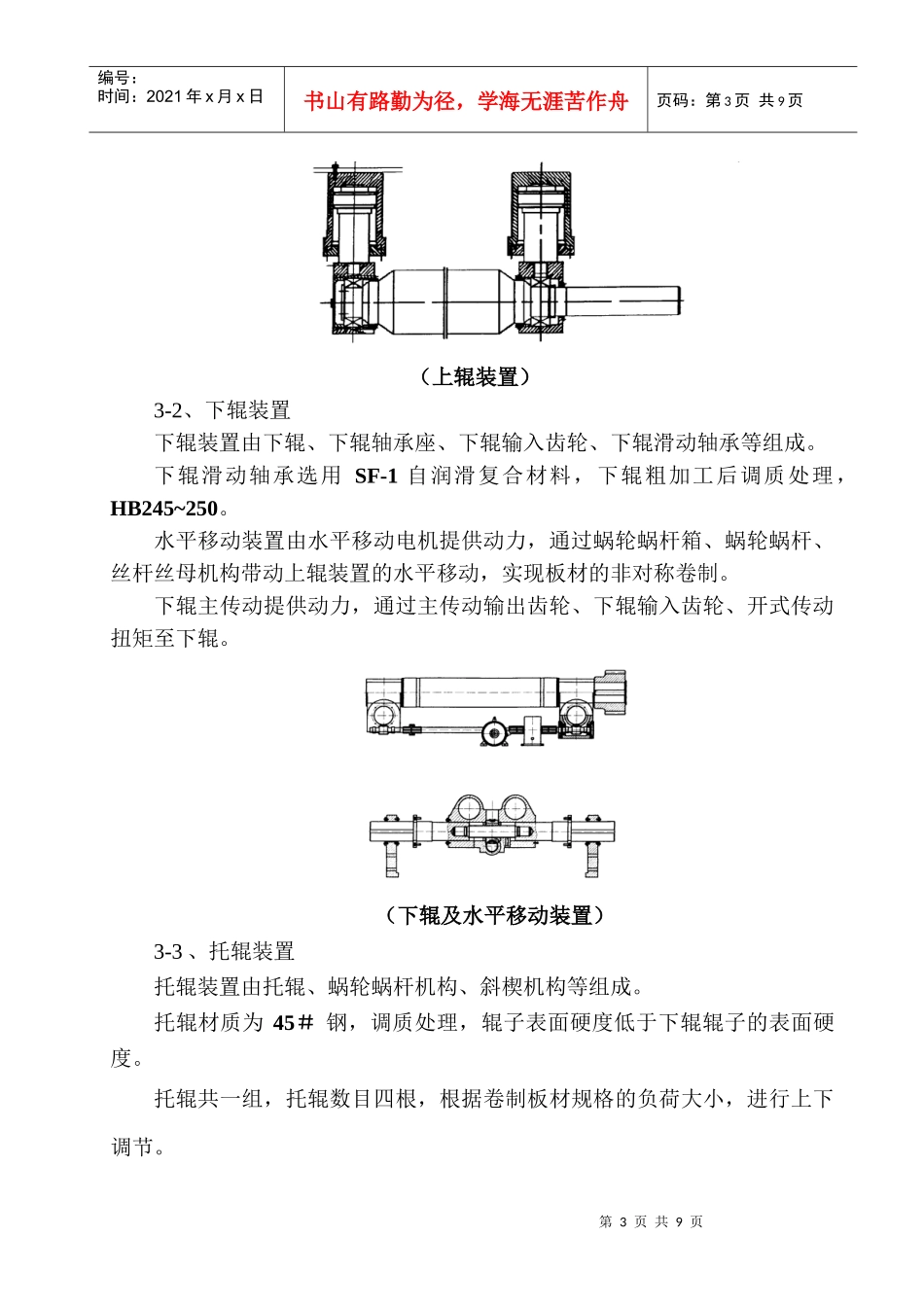

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页南通龙威机械有限公司（技术部）W11S-30×2500上辊万能式卷板机技术方案（经济型）W11S－30×2500上辊万能式卷板机简图一、主体概述该机属于液压型三辊卷板机，用于常温状态下将各种容器用碳钢、低合金钢一次上料后不需调头即完成板材端部预弯、卷圆和矫圆等工序。上辊可以垂直移动、水平移动。预弯通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现。滚圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变，所以便于进料和操作。采用工业用触摸屏能够配合PLC发挥最佳效果。提供详细的电气原理图，电气走线严格按图纸进行，每根连线两端的号码清晰完整，线端子排上贴有与连线号码相同的线号标记，而且在电器配线图及原理图作相应的标记。设备使用的电气全部采用名牌企业优质产品，电气保护器件（如交流继电器、空气开关等）在安装前进行严格的测试，并保证运行可靠。设备运行平稳、控制灵活、无卡阻、漏油和异常噪音。翻倒架采用液压翻倒，速度较快。上辊垂直位移采用液压传动，水平移动采用机械传动速度较快。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页设备可靠性高，故障率低。二主要技术参数1、加压力Tons2、最大板幅mm3、最小卷板直径4、满载状态下端头直线段长度≤倍板厚5、上辊直径mm6、下辊直径mm7、两下辊中心距mm8、卷板速度m/min9、托辊直径mm10、托辊数目根11、托辊组数组12、主电机功率kW13、液压电机功率kW14、移动电机功率kW三、主体结构设备主体结构是由上辊装置、下辊及上辊水平移动装置、托辊装置、主传动装置、翻倒装置、左右侧机架、底盘和平衡装置等组成。3-1、上辊装置上辊装置由主油缸、上辊轴承座、上辊、双列调心轴承等组成。两主油缸提供卷制板材所需的加压力，主油缸工作压力为20MPa。双列调心轴承采用低速、重载的调心滚子轴承。上辊呈鼓形，设计时以上辊最大加压力的负荷系数0.7均布载荷来预置补偿上辊受力变形挠度，粗加工后调质处理，HB260~300。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（上辊装置）3-2、下辊装置下辊装置由下辊、下辊轴承座、下辊输入齿轮、下辊滑动轴承等组成。下辊滑动轴承选用SF-1自润滑复合材料，下辊粗加工后调质处理，HB245~250。水平移动装置由水平移动电机提供动力，通过蜗轮蜗杆箱、蜗轮蜗杆、丝杆丝母机构带动上辊装置的水平移动，实现板材的非对称卷制。下辊主传动提供动力，通过主传动输出齿轮、下辊输入齿轮、开式传动扭矩至下辊。（下辊及水平移动装置）3-3、托辊装置托辊装置由托辊、蜗轮蜗杆机构、斜楔机构等组成。托辊材质为45＃钢，调质处理，辊子表面硬度低于下辊辊子的表面硬度。托辊共一组，托辊数目四根，根据卷制板材规格的负荷大小，进行上下调节。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页（托辊装置）3-4、主传动装置主传动装置由主电机、三角皮带、圆柱齿轮减速箱、电液推杆制动器等组成，输出齿轮驱动两只下辊齿轮。主传动可以正反转，为板材的卷制提供卷制扭矩。（主传动装置）3-5、翻倒装置翻倒装置由滑枕、翻倒油缸等组成。翻倒油缸活塞杆镀铬处理。翻倒装置的翻倒，便于制品沿辊子轴向方向取出。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页（翻倒装置）3-6、固定、翻倒侧机架、底盘固定、翻倒侧机架、底盘为钢板焊接件，焊后振动时效去除应力。固定、翻倒侧机架用来安置两主油缸。底盘采用框架结构，抗扭断面系数高，安装、调试方便。（底盘）四、液压系统4-1、总体概述液压系统由齿轮泵、阀组、流体连接件、液压辅件等组成。液压系统管路布置简洁、维护调试方便。液压系统由三种回路组成，超压保护及压力调节回路、同步回路、速度回路组成。压力调节回路通过主溢流阀调节系统工作压力。系统工作压力20MPa。同步回路通过分流节流阀对上辊的上升、下降粗步分流同步，节流阀进行上、...
