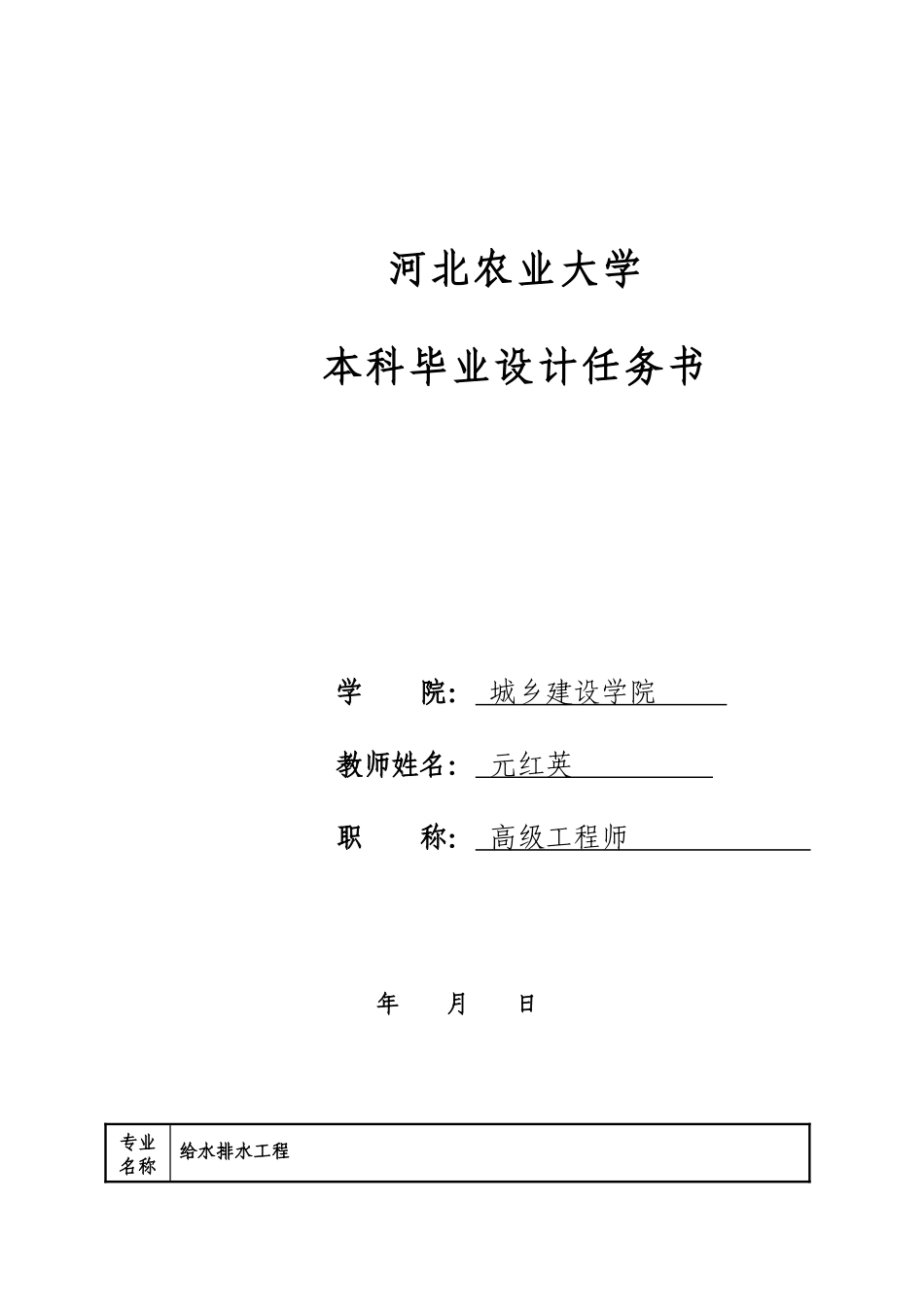

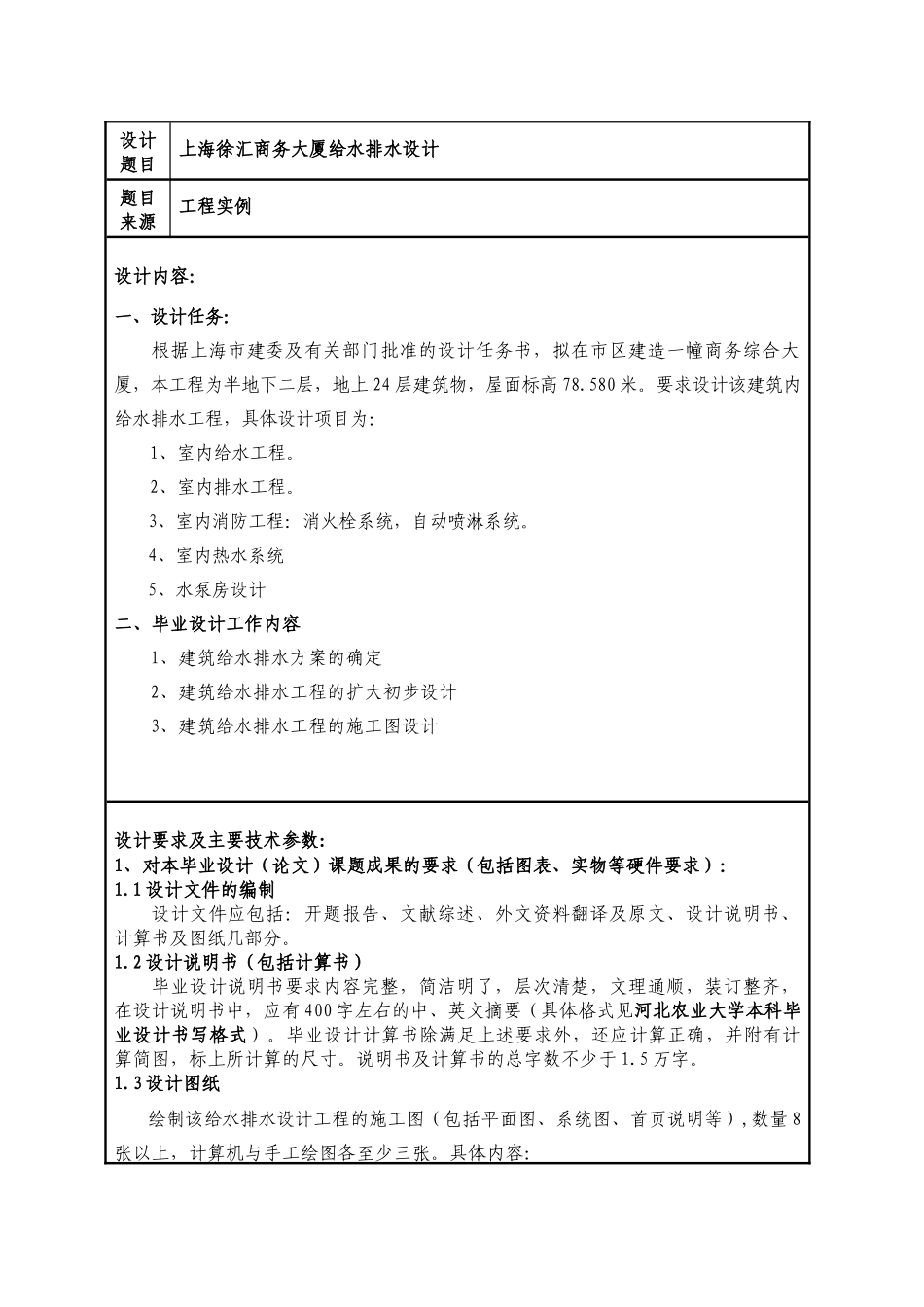

学院专业学生：现把学年，第学期的毕业设计安排下达给你，你本学期承担的毕业设计任务如下：1、依据本任务书中设计题目、设计内容、设计要求及主要技术参数完成进度计划表。2、按照进度计划表的要求按期完成毕业设计各项工作的实施。3、完成毕业设计说明书的撰写和图样的绘制（或计算机程序的编写）。4、完成毕业设计的答辩。请按相关要求完成毕业设计任务。教师签字：年月日河北农业大学本科毕业设计任务书学院：城乡建设学院教师姓名：元红英职称：高级工程师年月日专业名称给水排水工程设计题目上海徐汇商务大厦给水排水设计题目来源工程实例设计内容：一、设计任务：根据上海市建委及有关部门批准的设计任务书，拟在市区建造一幢商务综合大厦，本工程为半地下二层，地上24层建筑物，屋面标高78.580米。要求设计该建筑内给水排水工程，具体设计项目为：1、室内给水工程。2、室内排水工程。3、室内消防工程：消火栓系统，自动喷淋系统。4、室内热水系统5、水泵房设计二、毕业设计工作内容1、建筑给水排水方案的确定2、建筑给水排水工程的扩大初步设计3、建筑给水排水工程的施工图设计设计要求及主要技术参数:1、对本毕业设计（论文）课题成果的要求（包括图表、实物等硬件要求）：1.1设计文件的编制设计文件应包括：开题报告、文献综述、外文资料翻译及原文、设计说明书、计算书及图纸几部分。1.2设计说明书（包括计算书）毕业设计说明书要求内容完整，简洁明了，层次清楚，文理通顺，装订整齐，在设计说明书中，应有400字左右的中、英文摘要（具体格式见河北农业大学本科毕业设计书写格式）。毕业设计计算书除满足上述要求外，还应计算正确，并附有计算简图，标上所计算的尺寸。说明书及计算书的总字数不少于1.5万字。1.3设计图纸绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）,数量8张以上，计算机与手工绘图各至少三张。具体内容：生活给水系统的平面布置图、系统图排水系统的平面布置图、系统图消火栓给水系统的平面布置图、系统图自动喷水灭火系统的平面布置图、系统图热水系统平面布置图、系统图水泵房、水池、水箱的平面布置图、系统图根据教学要求，每人至少应完成8张1#图，并要求用计算机绘制。设计图纸应能较好地表达设计意图，要求图纸完整，布局合理，比例正确，线型分明，正确清晰，符合制图标准及有关规定，有工程字注文。2设计基础资料1、上级主管部门批准的设计任务书2、建筑设资料该建筑是一综合大楼。工程为框架剪力墙结构。首层室内地面标高为±0.000米。建筑介绍。本建筑是一幢商务综合大厦，地下二层是用于设备安装和泊车，地下一层全部为商铺。一楼外围空间设计为商铺，其它设计为产权式酒店；二，三，四层是商铺、咖啡吧、茶餐厅；五到；另外五到二十四层均为办公区。由于该建筑是由商铺、办公和酒店组成的综合大楼，其有较大的人员数量和流动频率，从安全的角度考虑地下一层及以上部分均设有自动喷淋灭火系统。该建筑83.480米为高层建筑。根据建筑的性质、用途，室内设有完善的给排水卫生设备；该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵。生活水泵要求自动启闭。所有管道采用暗装敷设方式。3、城市给水排水管道资料（1）给水资源：本建筑以城市给水管网为水源，从市政管道东侧取水，管径DN300。常年提供的资用水头为18米。要求不允许从管网直接抽水。（2）排水条件：该城市排水为合流制排水。专家意见：专家签字：年月日学院意见:（是否同意立题）院长：年月日第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页河北农业大学毕业设计进度计划表学生姓名专业班级学号设计题目上海徐汇大厦给水排水工程设计起止日期工作任务第1-5周设计准备，外文资料的翻译，方案的确定第6-8周毕业实习第9-13周设计、绘制图纸第14-15周整理设计计算、说明书第16-17周交图，完善毕业设计成果第18周答辩（说明：毕业实习时间如受实习工地影响调整时，其它工作依次调整时间）指导教师意见：指指导教师签字：第7页共7页第6页共7页...
