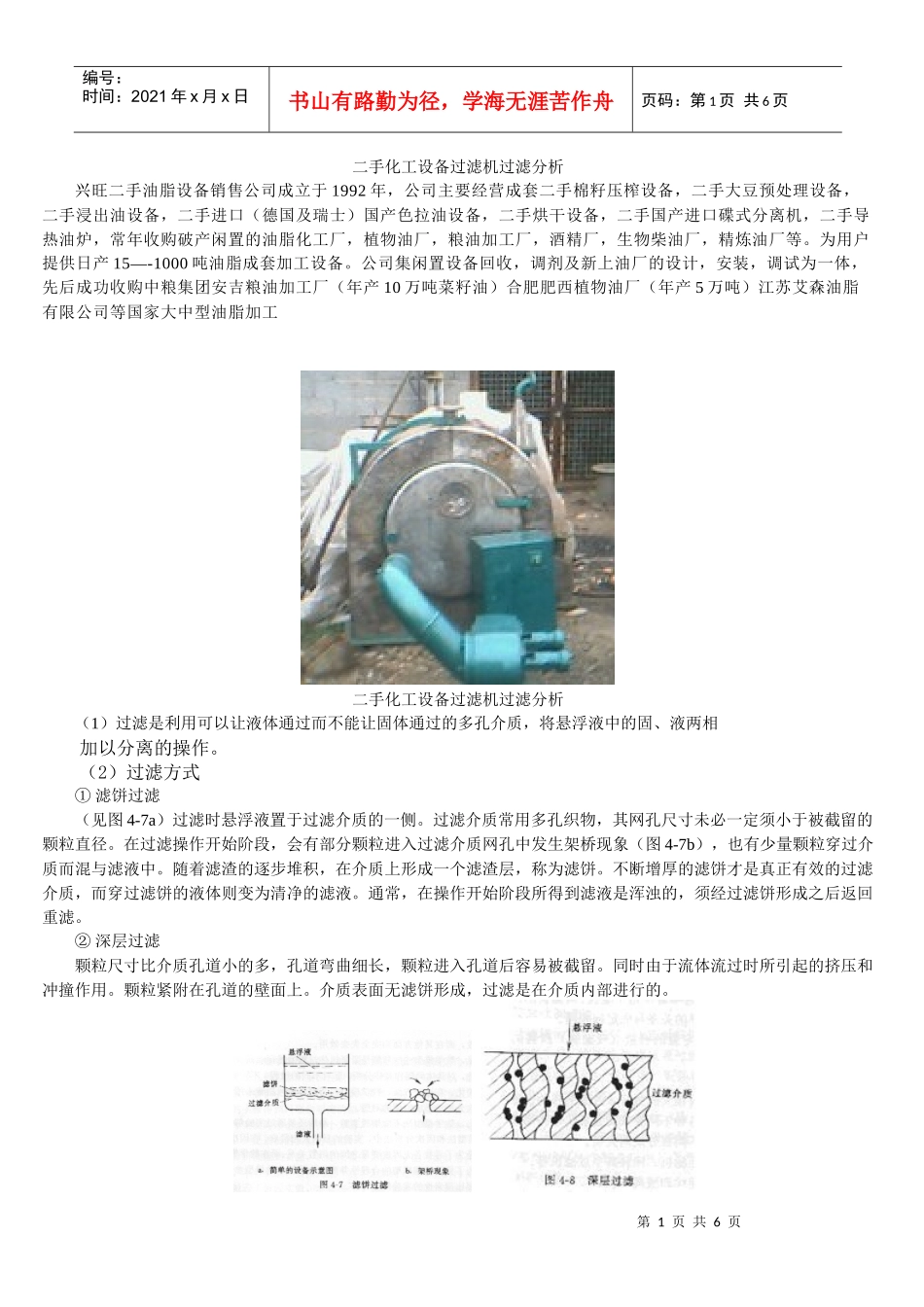

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页二手化工设备过滤机过滤分析兴旺二手油脂设备销售公司成立于1992年，公司主要经营成套二手棉籽压榨设备，二手大豆预处理设备，二手浸出油设备，二手进口（德国及瑞士）国产色拉油设备，二手烘干设备，二手国产进口碟式分离机，二手导热油炉，常年收购破产闲置的油脂化工厂，植物油厂，粮油加工厂，酒精厂，生物柴油厂，精炼油厂等。为用户提供日产15—-1000吨油脂成套加工设备。公司集闲置设备回收，调剂及新上油厂的设计，安装，调试为一体，先后成功收购中粮集团安吉粮油加工厂（年产10万吨菜籽油）合肥肥西植物油厂（年产5万吨）江苏艾森油脂有限公司等国家大中型油脂加工二手化工设备过滤机过滤分析（1）过滤是利用可以让液体通过而不能让固体通过的多孔介质，将悬浮液中的固、液两相加以分离的操作。（2）过滤方式①滤饼过滤（见图4-7a）过滤时悬浮液置于过滤介质的一侧。过滤介质常用多孔织物，其网孔尺寸未必一定须小于被截留的颗粒直径。在过滤操作开始阶段，会有部分颗粒进入过滤介质网孔中发生架桥现象（图4-7b），也有少量颗粒穿过介质而混与滤液中。随着滤渣的逐步堆积，在介质上形成一个滤渣层，称为滤饼。不断增厚的滤饼才是真正有效的过滤介质，而穿过滤饼的液体则变为清净的滤液。通常，在操作开始阶段所得到滤液是浑浊的，须经过滤饼形成之后返回重滤。②深层过滤颗粒尺寸比介质孔道小的多，孔道弯曲细长，颗粒进入孔道后容易被截留。同时由于流体流过时所引起的挤压和冲撞作用。颗粒紧附在孔道的壁面上。介质表面无滤饼形成，过滤是在介质内部进行的。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页（3）过滤介质①织物介质：即棉、毛、麻或各种合成材料制成的织物，也称为滤布。②粒状介质：细纱、木炭、碎石等。③多孔固体介质（一般要能够再生的才行）：多孔陶瓷、多孔塑料、多孔玻璃等。（4）助滤剂若悬浮液中颗粒过于细小将会使通道堵塞，或颗粒受压后变形较大，滤饼的孔隙率大为减小。造成过滤困难，往往加助滤剂以增加过滤速率。助滤剂的加法有两种：①直接以一定比例加到滤浆中一起过滤。若过滤的目的是回收固体物此法便不适用。②将助滤剂预先涂在滤布上，然后再进行过滤。此法称为预涂。助滤剂是一种坚硬而形状不规则的小颗粒，能形成结构疏松而且几乎是不可压缩的滤饼。常用作助滤剂的物质有：硅藻土、珍珠岩、炭粉、石棉粉等。4.2.2.1板框过滤机（1）结构与工作原理由多块带凸凹纹路的滤板和滤框交替排列于机架而构成。板和框一般制成方形，其角端均开有圆孔，这样板、框装合，压紧后即构成供滤浆、滤液或洗涤液流动的通道。框的两侧覆以滤布，空框与滤布围成了容纳滤浆和滤饼的空间。板和框的结构如图所示。悬浮液从框右上角的通道1（位于框内）进入滤框，固体颗粒被截留在框内形成滤饼，滤液穿过滤饼和滤布到达两侧的板，经板面从板的左下角旋塞排出。待框内充满滤饼，即停止过滤。如果滤饼需要洗涤，先关闭洗涤板下方的旋塞，洗液从洗板左上角的通道2（位于框内）进入，依次穿过滤布、滤饼、滤布，到达非洗涤板，从其下角的旋塞排出。如果将非洗涤板编号为1、框为2、洗涤板为3，则板框的组合方式服从1—2—3—2——1—2—3之规律。组装之后的过滤和洗涤原理如图所示。滤液的排出方式有明流和暗流之分，若滤液经由每块板底部旋塞直接排出，则称为明流（显然，以上讨论以明流为例）；若滤液不宜暴露于空气中，则需要将各板流出的滤液汇集于总管后送走，称为暗流。说明：①板框压滤机的操作是间歇的，每个操作循环由装合、过滤、洗涤、卸渣、整理五个阶段组成。（详见教材）；②上面介绍的洗涤方法称为横穿洗涤法，其洗涤面积为过滤面积的1/2，洗涤液穿过的滤饼厚度为过滤终了时滤液穿过厚度的2倍。若采用置换洗涤法，则洗涤液的行程和洗涤面积与滤液完全相同。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（2）主要优缺点板框压滤机构造简单，过滤面积大而占地...
