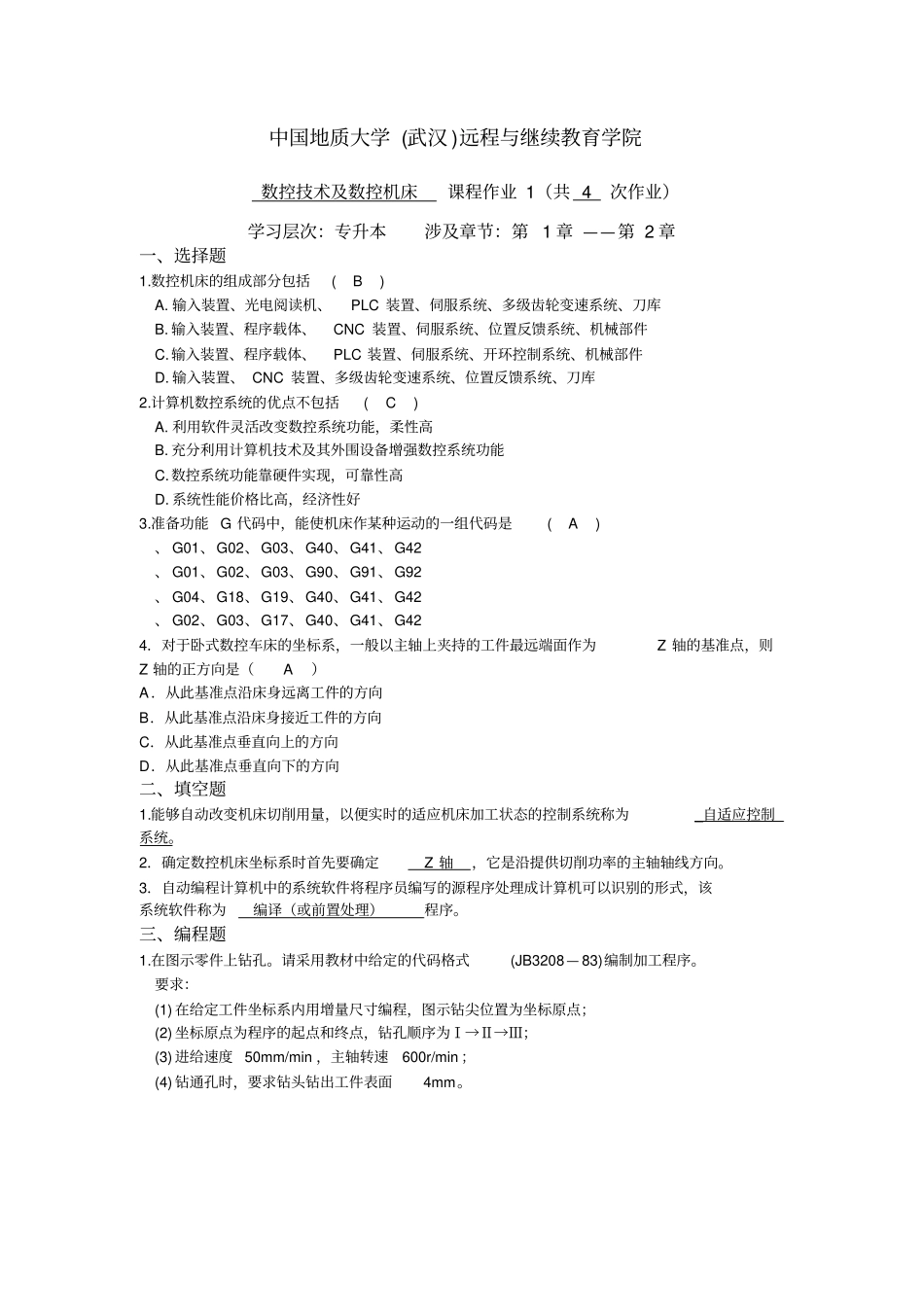

中国地质大学(武汉)远程与继续教育学院数控技术及数控机床课程作业1（共4次作业）学习层次：专升本涉及章节：第1章——第2章一、选择题1.数控机床的组成部分包括(B)A.输入装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B.输入装置、程序载体、CNC装置、伺服系统、位置反馈系统、机械部件C.输入装置、程序载体、PLC装置、伺服系统、开环控制系统、机械部件D.输入装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库2.计算机数控系统的优点不包括(C)A.利用软件灵活改变数控系统功能，柔性高B.充分利用计算机技术及其外围设备增强数控系统功能C.数控系统功能靠硬件实现，可靠性高D.系统性能价格比高，经济性好3.准备功能G代码中，能使机床作某种运动的一组代码是(A)、G01、G02、G03、G40、G41、G42、G01、G02、G03、G90、G91、G92、G04、G18、G19、G40、G41、G42、G02、G03、G17、G40、G41、G424．对于卧式数控车床的坐标系，一般以主轴上夹持的工件最远端面作为Z轴的基准点，则Z轴的正方向是（A）A．从此基准点沿床身远离工件的方向B．从此基准点沿床身接近工件的方向C．从此基准点垂直向上的方向D．从此基准点垂直向下的方向二、填空题1.能够自动改变机床切削用量，以便实时的适应机床加工状态的控制系统称为_自适应控制系统。2．确定数控机床坐标系时首先要确定Z轴，它是沿提供切削功率的主轴轴线方向。3．自动编程计算机中的系统软件将程序员编写的源程序处理成计算机可以识别的形式，该系统软件称为编译（或前置处理）程序。三、编程题1.在图示零件上钻孔。请采用教材中给定的代码格式(JB3208—83)编制加工程序。要求：(1)在给定工件坐标系内用增量尺寸编程，图示钻尖位置为坐标原点；(2)坐标原点为程序的起点和终点，钻孔顺序为Ⅰ→Ⅱ→Ⅲ；(3)进给速度50mm/min，主轴转速600r/min；(4)钻通孔时，要求钻头钻出工件表面4mm。答:NGXYZFSMEOBN010G91G00X50Y90LFN020Z-11S600M03M08LFN030G01Z-28F50LFN040G00Z28LFN050X60LFN060G01Z-28LFN070G00Z28LFN080X-30Y-50LFN090G01Z-19LFN100G00Z30M05M09LFN110X-80Y-40M02LF中国地质大学(武汉)远程与继续教育学院数控技术及数控机床课程作业2（共4次作业）学习层次：专升本涉及章节：第3章——第4章一、选择题1.数控系统常用的两种插补功能是(C)A.直线插补和螺旋线插补B.螺旋线插补和抛物线插补C.直线插补和圆弧插补D.圆弧插补和螺旋线插补2.现代中高档CNC系统中的计算机硬件结构多采用(D)A.单CPU、模块化结构B.单CPU、大板结构C.多CPU、大板结构D.多CPU、模块化结构3.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会(D)A.增大驱动功率B.降低传动效率C.增大摩擦力D.造成反向失动量4.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是(B)A.增大滚珠直径，适当增加滚珠数目B.增大滚珠直径，适当减少滚珠数目C.减小滚珠直径，适当增加滚珠数目D.减小滚珠直径，适当减少滚珠数目二、填空题1.插补运算的任务是以最简单的数学计算方法用微小的直线段去逼近工件的成型轮廓。系统控制软件的典型结构有前后台型和中断驱动型。3.在CNC系统中，刀具补偿的作用是把工件轮廓轨迹转换成刀具中心轨迹。三、分析题1.用逐点比较法插补图示的第四象限直线，直线终点坐标取绝对值，图中T(Xi，Yi)表示刀具位置，若刀具T位于直线上方或直线上时，偏差函数F≥0；若刀具T位于直线下方时，偏差函数F<0。插补前，刀具位于直线的起点0，某时刻刀具原点到动点T(Xi,Yi)，其偏差函数为Fi=XaYi-YaXi，试推导简化的偏差计算公式。解.：（1）若F≥0时，刀具沿X轴正方向走一步，则Fi+1=Xa∣Yi+1∣-∣Ya∣Xi+1=Xa∣Yi∣-∣Ya∣Xi-∣Ya∣=Fi-∣Ya∣（2）若F<0时，刀具沿Y轴负方向走一步，XiXiYiYi111即XiXiYiYi111则Fi+1=Xa∣Yi+1∣-∣Ya∣Xi+1=Xa(∣Yi∣+1)-∣Ya∣Xi+1=Xa∣Yi∣-∣Ya∣Xi+Xa=Fi+xa故得出第四象限直线的逐点比较法插补偏差计算公式为：F≥0时，进给：+X，Fi+1=Fi-∣Ya∣F<0时，进给:-Y，Fi+1=Fi-Xa中国地质大学(武汉)远程与继续教育学院数控技术及数控机床课程作业3（共4次作业...
