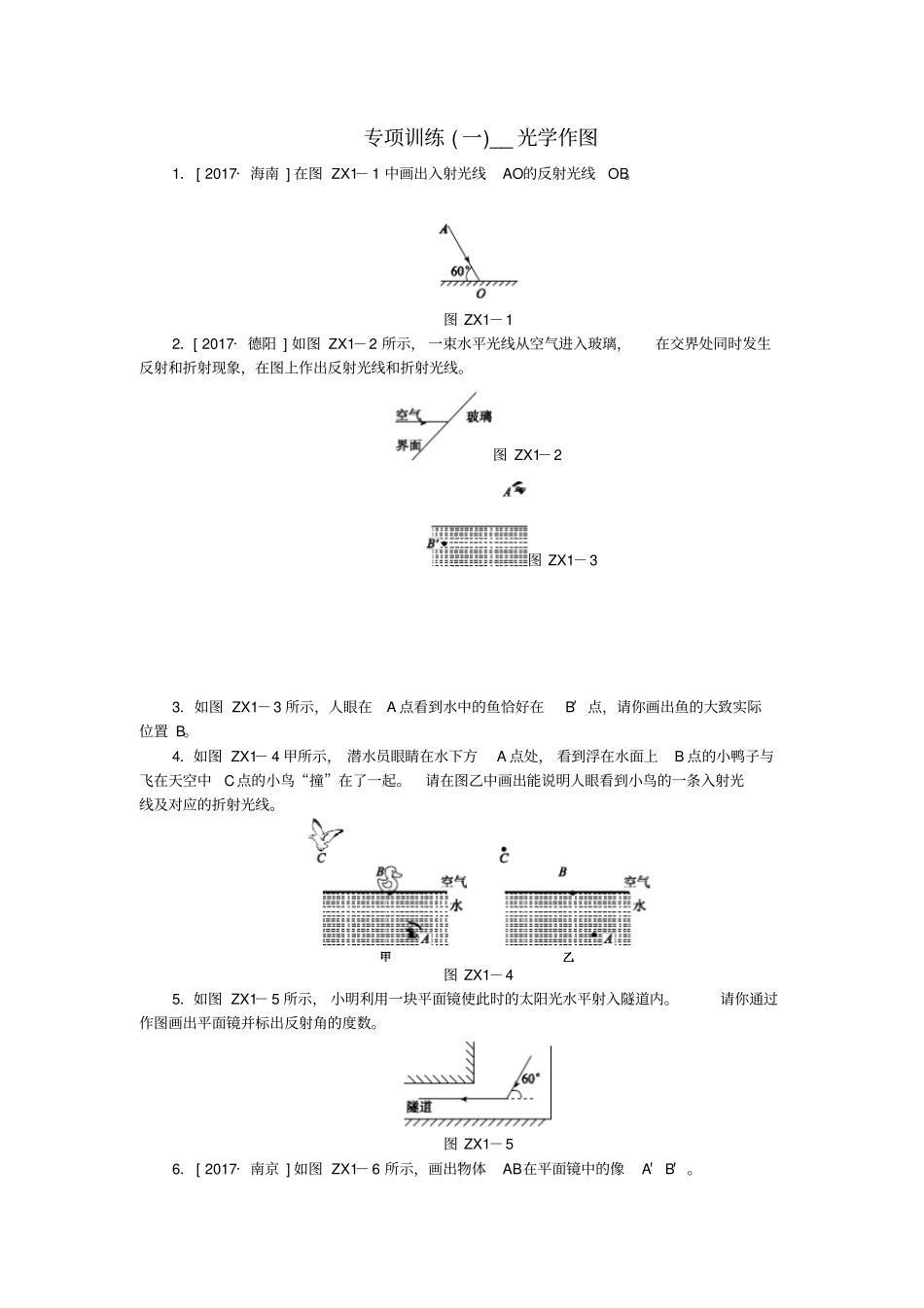

专项训练(一)__光学作图1．[2017·海南]在图ZX1－1中画出入射光线AO的反射光线OB。图ZX1－12．[2017·德阳]如图ZX1－2所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。图ZX1－2图ZX1－33．如图ZX1－3所示，人眼在A点看到水中的鱼恰好在B′点，请你画出鱼的大致实际位置B。4．如图ZX1－4甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起。请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线。图ZX1－45．如图ZX1－5所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。请你通过作图画出平面镜并标出反射角的度数。图ZX1－56．[2017·南京]如图ZX1－6所示，画出物体AB在平面镜中的像A′B′。图ZX1－67．如图ZX1－7所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请运用平面镜成像特点在图中作出经过P点的反射光线及相应的入射光线。图ZX1－78．根据图ZX1－8中的反射光线确定光源S的位置，并完成光路图。图ZX1－89．画出图ZX1－9中BC的入射光线和AO的折射光线。图ZX1－910．[2017·聊城]如图ZX1－10所示，一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数。图ZX1－1011．请在图ZX1－11中完成光通过透镜的光路。(P为二倍焦距点)图ZX1－1112．图ZX1－12给出了物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。图ZX1－12参考答案1．如图所示2．如图所示3．如图所示4．如图所示5．如图所示6．如图所示7．如图所示8．如图所示9．如图所示10．如图所示11．如图所示12．如图所示[解析]连接AA′与主光轴相交于一点O，则O为凸透镜的光心，从而确定凸透镜的位置。由A作平行于主光轴的光线，通过凸透镜的会聚后过焦点而会聚在A′点，折射光线与主光轴的交点即为右侧焦点的位置；由A发出过左侧焦点的光线经凸透镜会聚后会平行于主光轴射向A′点，由此确定左侧焦点的位置。专项训练(二)__光学实验1．同学们在探究“光的反射定律”时，做了如下实验，选用的器材有平面镜、激光笔、白纸板和缺角的白纸板。(1)这个实验还需要的一个测量器材是__________。(2)小明按如图ZX2－1甲所示的方式开始实验，让激光笔贴着白纸板照射到平面镜上，画出此时的入射光线和反射光线，量出反射角和入射角的大小，分析数据得出结论。指出小明实验中的不足：__________________________。(写出一条即可)图ZX2－1(3)小梦将一缺角的纸板按如图乙所示方式放置，让光沿直线AO入射，接着她以ON为轴旋转缺角纸板，发现无论缺角纸板旋转到哪个角度，反射光都只出现在入射光所在的纸板上，在缺角纸板上并没有显示出反射光，这说明：______________________________。(4)小义想利用上述器材和两支完全相同的蜡烛继续探究平面镜成像的特点，他将白纸板和平面镜互换位置，做了如图丙所示的实验，但是他无法确定像的位置，他应该用________代替平面镜做实验。将蜡烛逐渐靠近平面镜时，像的大小________(选填“变大”“变小”或“不变”)。2．学校科技小组参加市科技创新大赛，主题是“研究光从空气射向水和玻璃时的反射定律和折射规律”，实验后得到的数据记入表一和表二，其中表一是光从空气射入水中的实验数据，表二是光从空气射向玻璃中的实验数据。表一入射角a15°30°45°60°反射角β15°30°45°60°折射角γ11.3°21.1°35.4°40.9表二入射角a′15°30°45°60°反射角β′15°30°45°60°折射角γ′9.9°19.5°28.1°35.3°(1)分析表一中的数据，可得出哪些结论？(写出两点即可)①____________________________________；②________________________________________________________________________________________________________________________________________________。(2)对表一、表二的数据进行对比分析和归纳，可以得出结论：________________________________________________________________________。3．明明同学做“探究凸透镜成像规律”的实...
