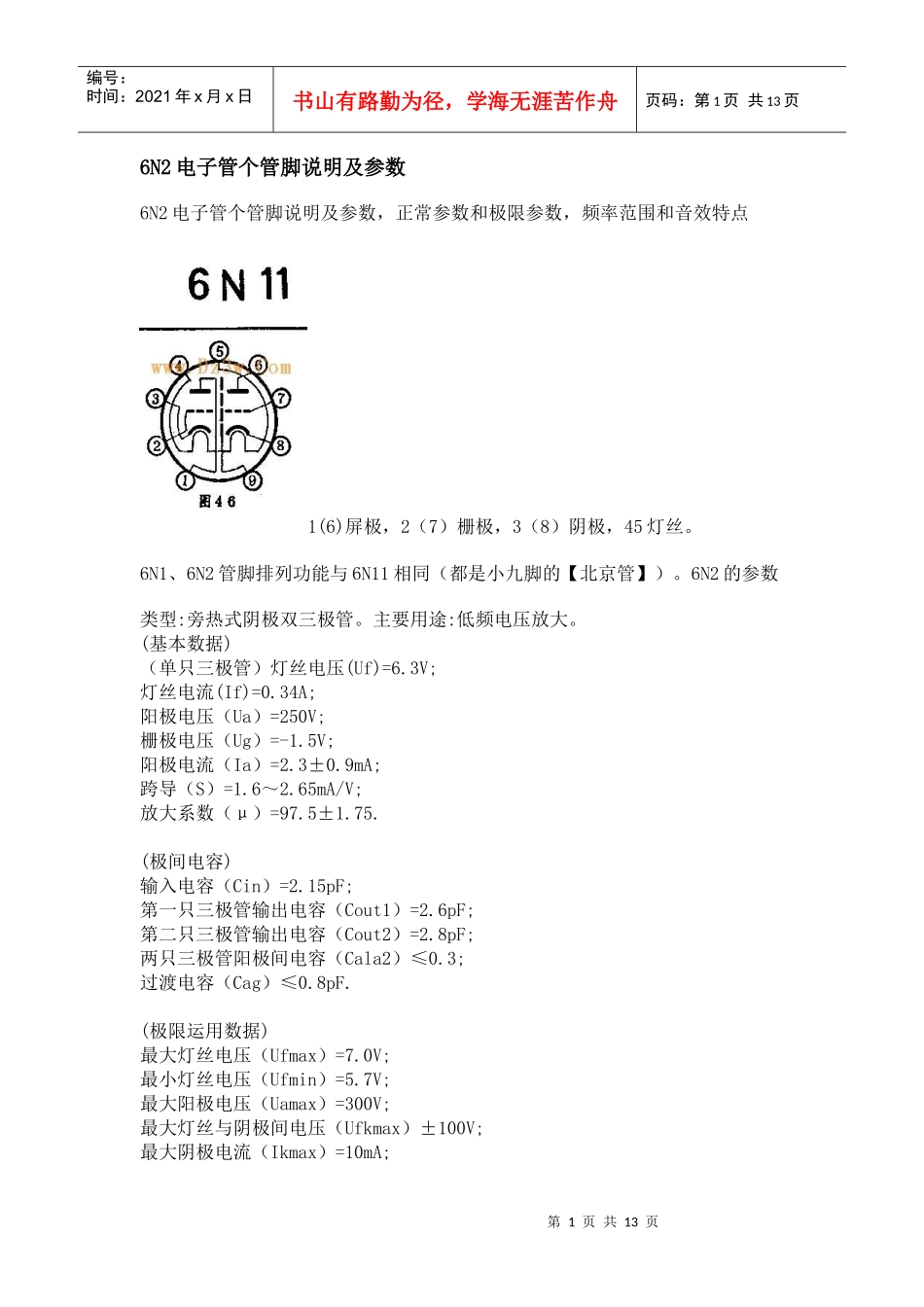

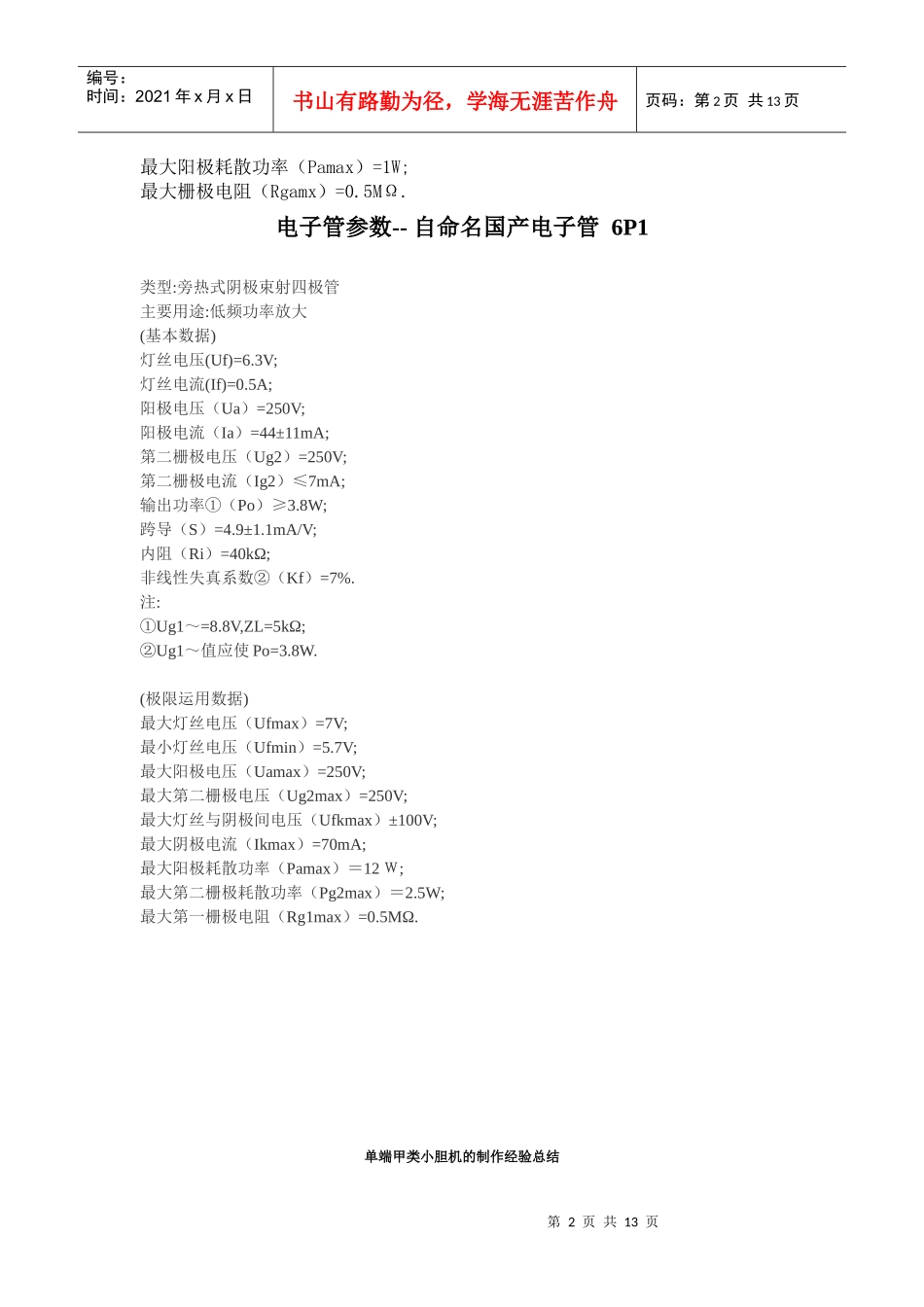

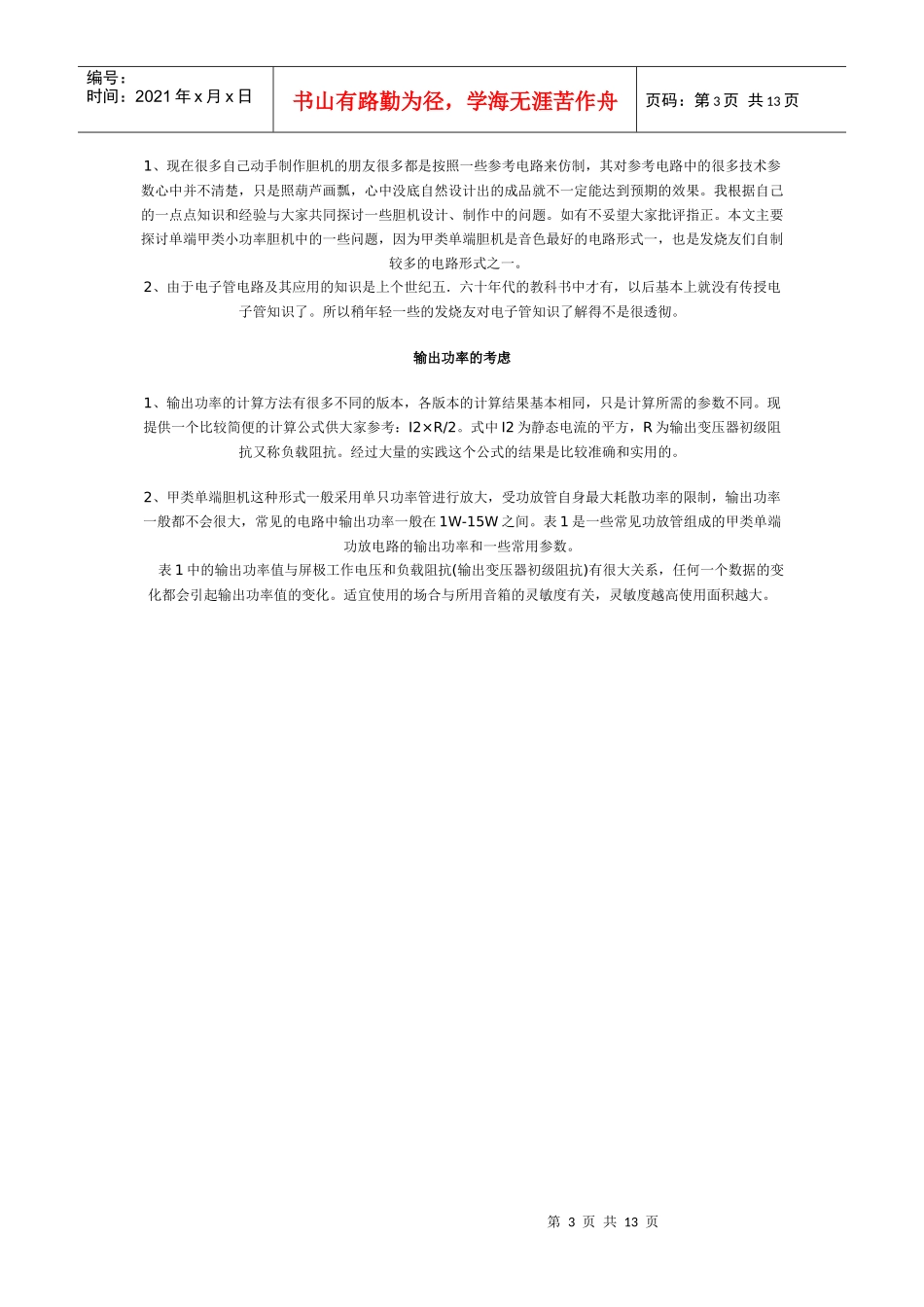

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。6N2的参数类型:旁热式阴极双三极管。主要用途:低频电压放大。(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数--自命名国产电子管6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:Ug1①～=8.8V,ZL=5kΩ;Ug1②～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W;最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。我根据自己的一点点知识和经验与大家共同探讨一些胆机设计、制作中的问题。如有不妥望大家批评指正。本文主要探讨单端甲类小功率胆机中的一些问题，因为甲类单端胆机是音色最好的电路形式一，也是发烧友们自制较多的电路形式之一。2、由于电子管电路及其应用的知识是上个世纪五．六十年代的教科书中才有，以后基本上就没有传授电子管知识了。所以稍年轻一些的发烧友对电子管知识了解得不是很透彻。输出功率的考虑1、输出功率的计算方法有很多不同的版本，各版本的计算结果基本相同，只是计算所需的参数不同。现提供一个比较简便的计算公式供大家参考：I2×R/2。式中I2为静态电流的平方，R为输出变压器初级阻抗又称负载阻抗。经过大量的实践这个公式的结果是比较准确和实用的。2、甲类单端胆机这种形式一般采用单只功率管进行放大，受功放管自身最大耗散功率的限制，输出功率一般都不会很大，常见的电路中输出功率一般在1W-15W之间。表1是一些常见功放管组成的甲类单端功放电路的输出功率和一些常用参数。表1中的输出功率值与屏极工作电压和负载阻抗(输出变压器初级阻抗)有很大关系，任何一个数据的变化都会引起输出功率值的变化。适宜使用的场合与所用音箱的灵敏度有关，灵敏度越高使用面积越大。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页电子管型号灯丝电压灯丝电流最大屏极耗散功率管脚形式电源变压器功率输出功率适宜使用的场合KT88,65506.3V/1.6A40W8脚管座150W15W30平米以上的房间EL34,6CA76.3V/1.5A25W8脚管座120W11W15-30平米的房间6L6G,6P3P6.3V/0.9A19W8脚管座100W8.5W15-30平米的房间807,FU-76.3V/0.9A25W5脚管座100W10W15-30平米的房间6P14,EL846.3V/...
