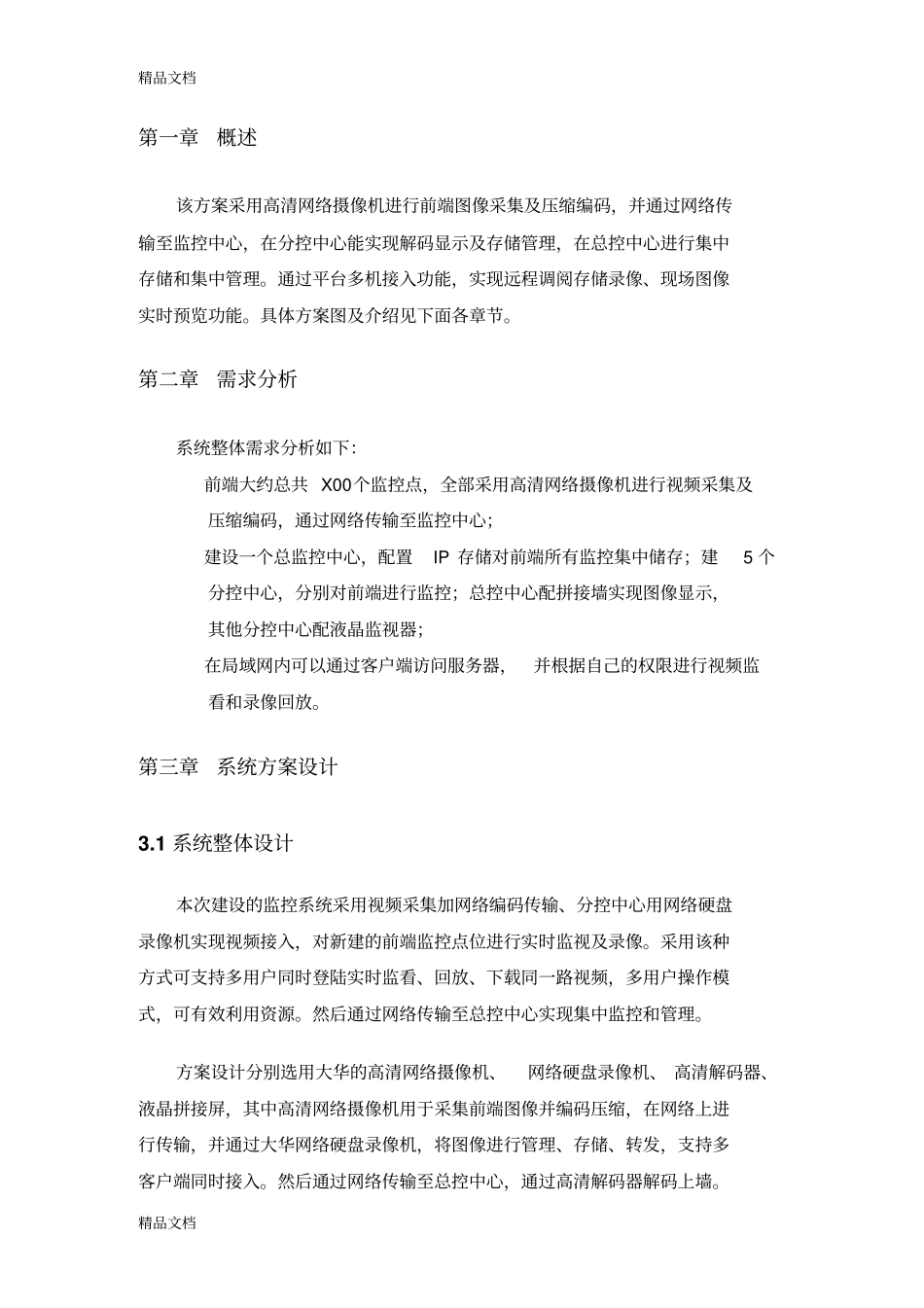

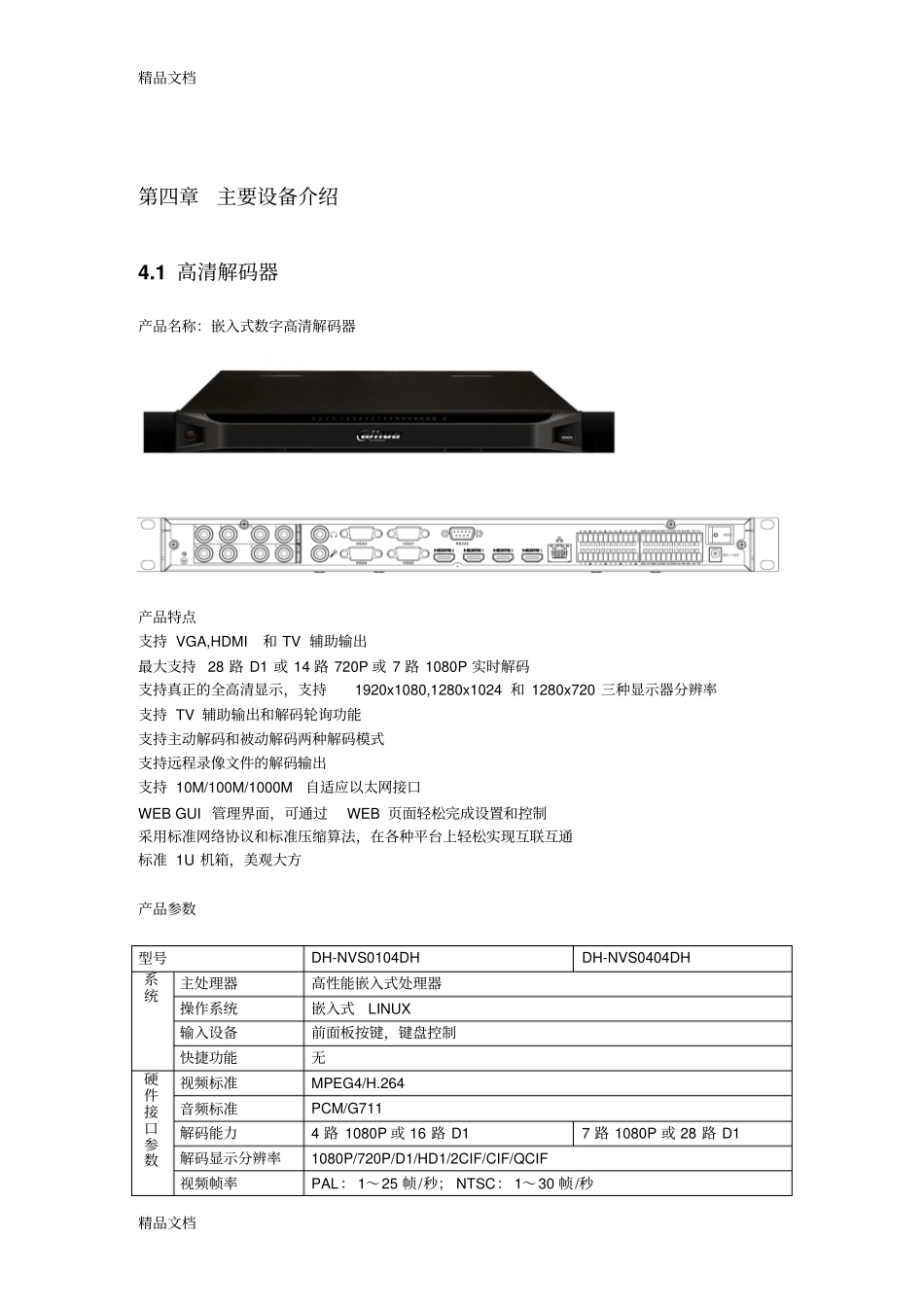

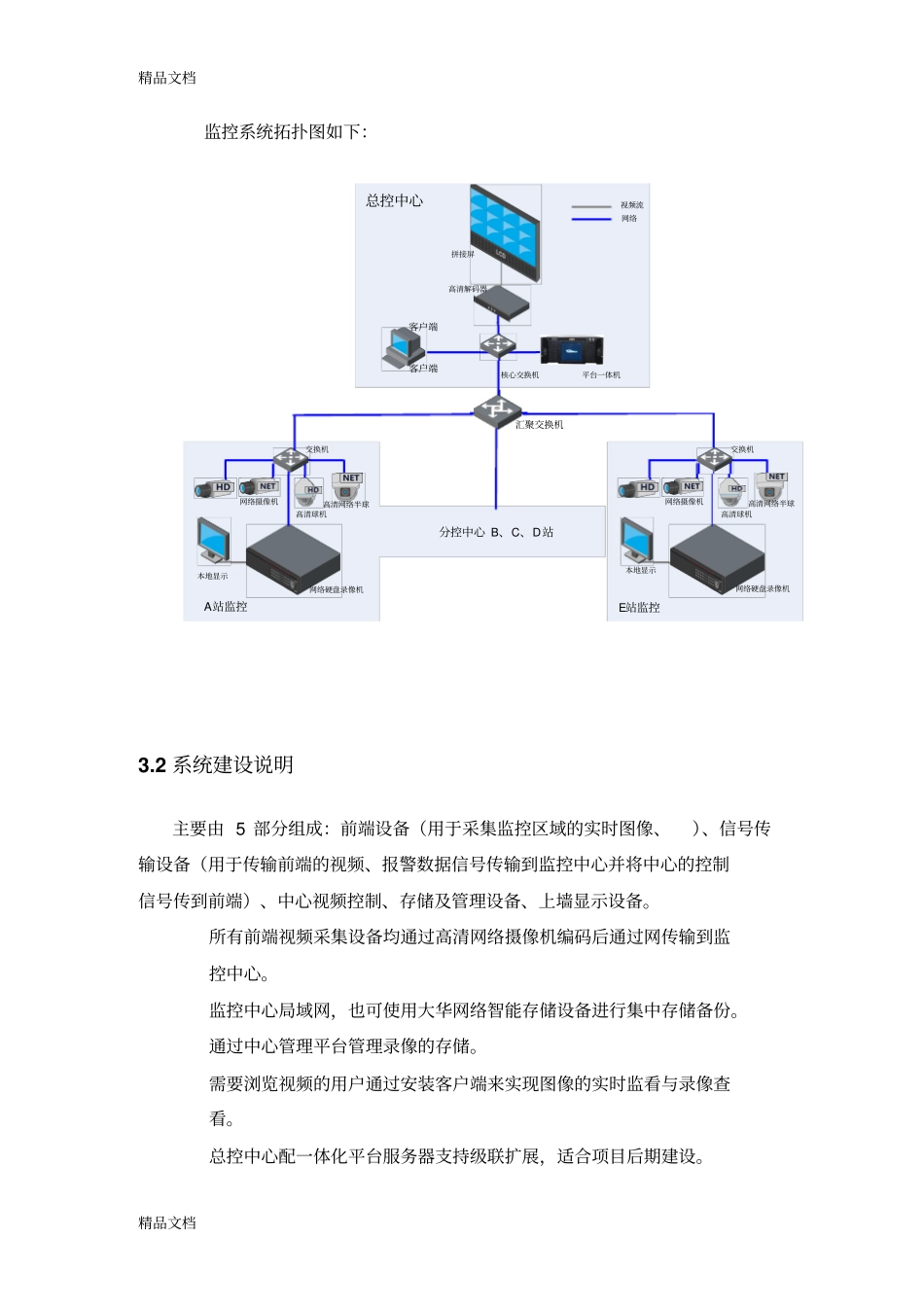

精品文档精品文档第一章概述该方案采用高清网络摄像机进行前端图像采集及压缩编码，并通过网络传输至监控中心，在分控中心能实现解码显示及存储管理，在总控中心进行集中存储和集中管理。通过平台多机接入功能，实现远程调阅存储录像、现场图像实时预览功能。具体方案图及介绍见下面各章节。第二章需求分析系统整体需求分析如下：前端大约总共X00个监控点，全部采用高清网络摄像机进行视频采集及压缩编码，通过网络传输至监控中心；建设一个总监控中心，配置IP存储对前端所有监控集中储存；建5个分控中心，分别对前端进行监控；总控中心配拼接墙实现图像显示，其他分控中心配液晶监视器；在局域网内可以通过客户端访问服务器，并根据自己的权限进行视频监看和录像回放。第三章系统方案设计3.1系统整体设计本次建设的监控系统采用视频采集加网络编码传输、分控中心用网络硬盘录像机实现视频接入，对新建的前端监控点位进行实时监视及录像。采用该种方式可支持多用户同时登陆实时监看、回放、下载同一路视频，多用户操作模式，可有效利用资源。然后通过网络传输至总控中心实现集中监控和管理。方案设计分别选用大华的高清网络摄像机、网络硬盘录像机、高清解码器、液晶拼接屏，其中高清网络摄像机用于采集前端图像并编码压缩，在网络上进行传输，并通过大华网络硬盘录像机，将图像进行管理、存储、转发，支持多客户端同时接入。然后通过网络传输至总控中心，通过高清解码器解码上墙。精品文档精品文档监控系统拓扑图如下：总控中心客户端客户端汇聚交换机核心交换机高清解码器拼接屏视频流网络平台一体机网络硬盘录像机本地显示交换机高清网络半球高清球机网络摄像机分控中心B、C、D站E站监控网络硬盘录像机本地显示交换机高清网络半球高清球机网络摄像机A站监控3.2系统建设说明主要由5部分组成：前端设备（用于采集监控区域的实时图像、）、信号传输设备（用于传输前端的视频、报警数据信号传输到监控中心并将中心的控制信号传到前端）、中心视频控制、存储及管理设备、上墙显示设备。所有前端视频采集设备均通过高清网络摄像机编码后通过网传输到监控中心。监控中心局域网，也可使用大华网络智能存储设备进行集中存储备份。通过中心管理平台管理录像的存储。需要浏览视频的用户通过安装客户端来实现图像的实时监看与录像查看。总控中心配一体化平台服务器支持级联扩展，适合项目后期建设。精品文档精品文档第四章主要设备介绍4.1高清解码器产品名称：嵌入式数字高清解码器产品特点支持VGA,HDMI和TV辅助输出最大支持28路D1或14路720P或7路1080P实时解码支持真正的全高清显示，支持1920x1080,1280x1024和1280x720三种显示器分辨率支持TV辅助输出和解码轮询功能支持主动解码和被动解码两种解码模式支持远程录像文件的解码输出支持10M/100M/1000M自适应以太网接口WEBGUI管理界面，可通过WEB页面轻松完成设置和控制采用标准网络协议和标准压缩算法，在各种平台上轻松实现互联互通标准1U机箱，美观大方产品参数型号DH-NVS0104DHDH-NVS0404DH系统主处理器高性能嵌入式处理器操作系统嵌入式LINUX输入设备前面板按键，键盘控制快捷功能无硬件接口参数视频标准MPEG4/H.264音频标准PCM/G711解码能力4路1080P或16路D17路1080P或28路D1解码显示分辨率1080P/720P/D1/HD1/2CIF/CIF/QCIF视频帧率PAL：1～25帧/秒；NTSC：1～30帧/秒精品文档精品文档码流类型复合流，视频流视频输出路数1路4路视频输出接口VGA,HDMI和TV辅助输出音频输出路数1路4路音频输出接口BNC(电平200-3000mv，阻抗5KΩ)语音对讲BNC(电平2Vrms，输出阻抗10kohms)；报警输入16路报警输出8路继电器输出(30VDC2A，125VAC1A联动输出)通讯接口1个RJ4510/100/1000M自适应以太网接口辅助接口RS232标准232接口，DB9USB接口1个USB2.0接口RS4851个485接口环境供电电源适配器供电模式DC12V功耗<13W工作温度0℃~+55℃工作湿度10%~90%尺寸440mm*300mm*42.1mm（1U高度）重量3.25Kg4.2网络硬盘录像机产品名称：网络硬盘录像机订货信息：DH-NVR606464路3U网络硬盘录像机DH-NVR6064D64路3U带面板屏网络硬盘录像机DH-NVR6064DR64路3U带双电源带面板...
