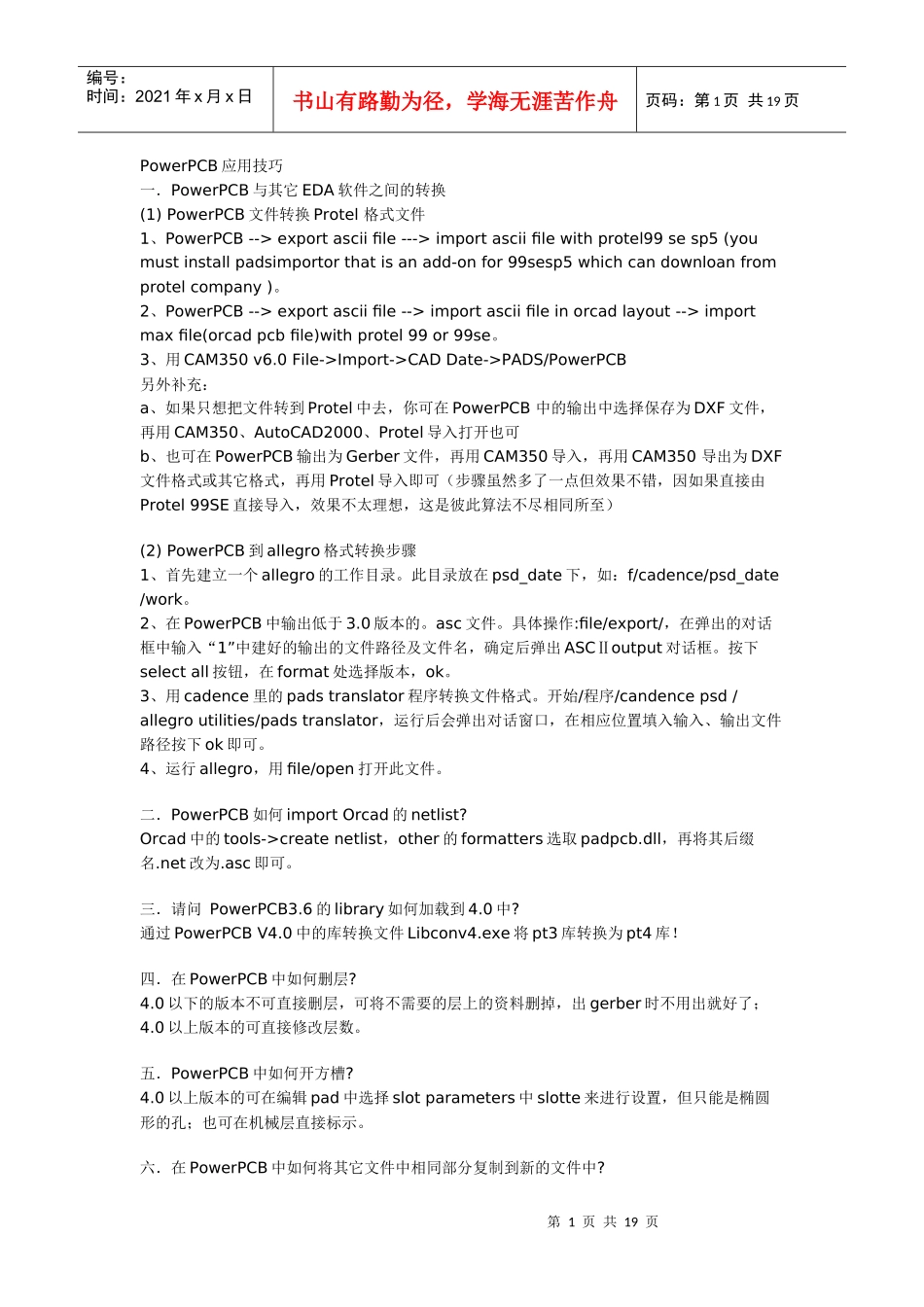

Power PCB应用技巧_第1页
1/19

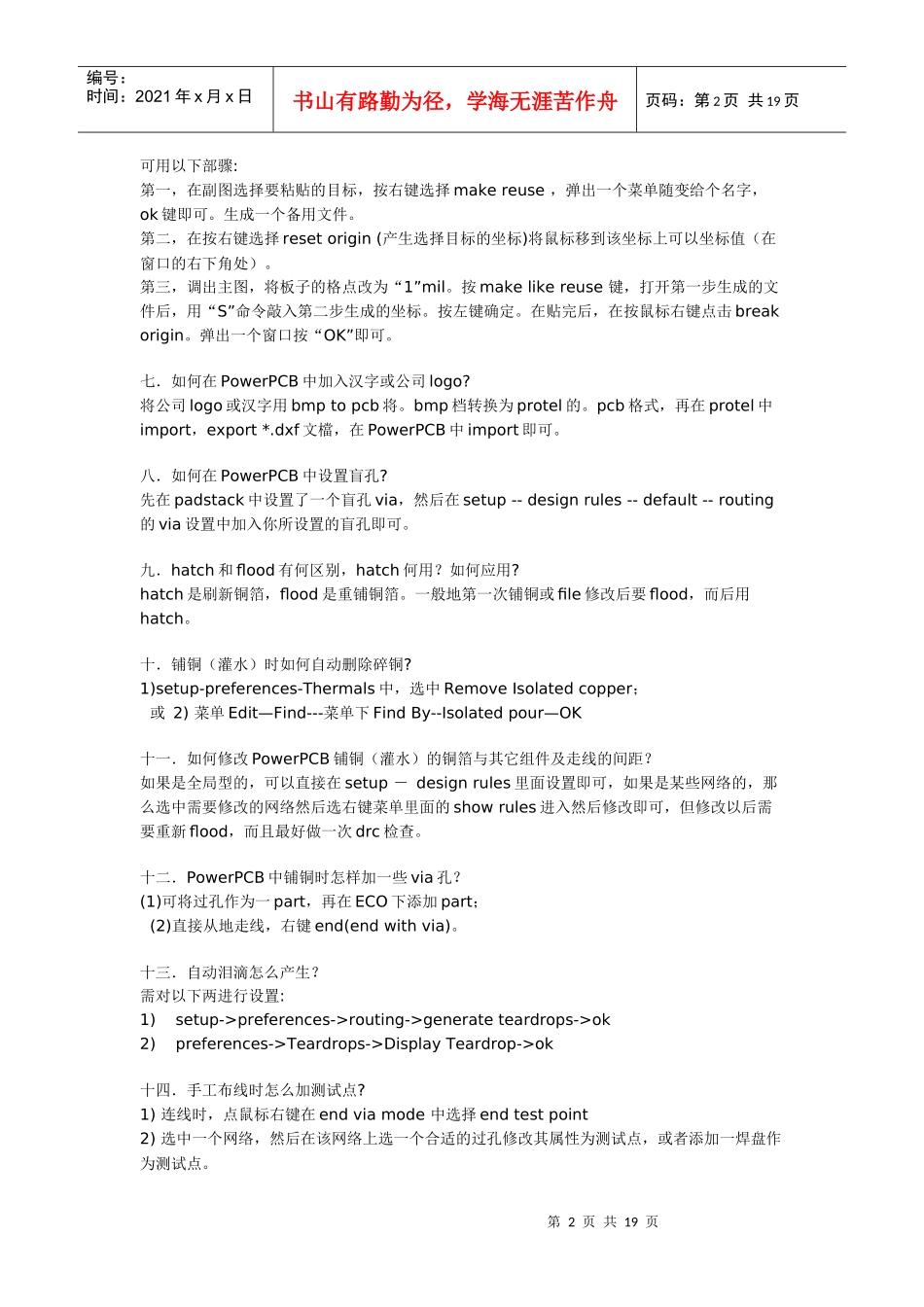

Power PCB应用技巧_第2页
2/19

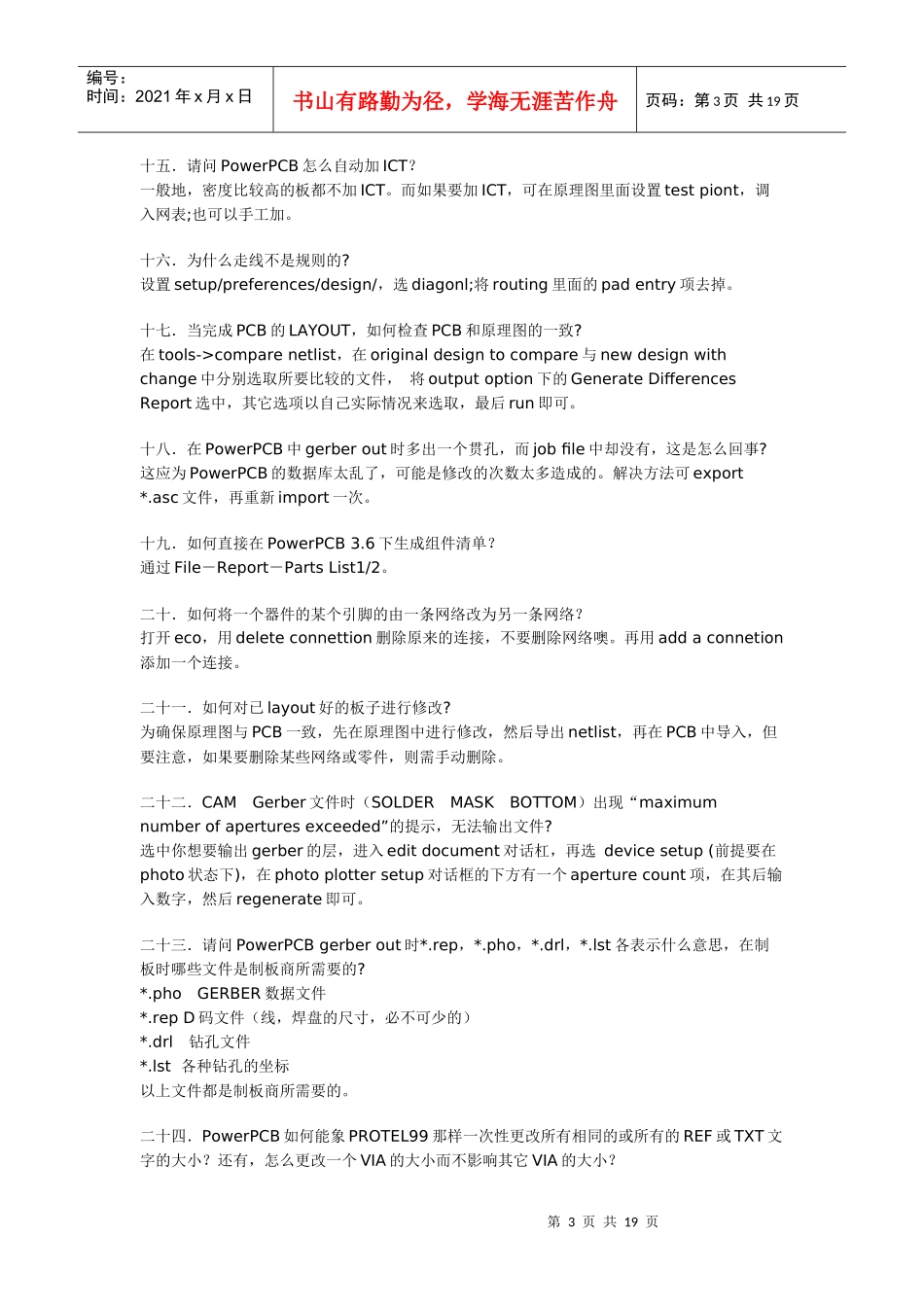

Power PCB应用技巧_第3页
3/19
第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页PowerPCB应用技巧一.PowerPCB与其它EDA软件之间的转换(1)PowerPCB文件转换Protel格式文件1、PowerPCB-->exportasciifile--->importasciifilewithprotel99sesp5(youmustinstallpadsimportorthatisanadd-onfor99sesp5whichcandownloanfromprotelcompany)。2、PowerPCB-->exportasciifile-->importasciifileinorcadlayout-->importmaxfile(orcadpcbfile)withprotel99or99se。3、用CAM350v6.0File->Import->CADDate->PADS/PowerPCB另外补充:a、如果只想把文件转到Protel中去,你可在PowerPCB中的输出中选择保存为DXF文件,再用CAM350、AutoCAD2000、Protel导入打开也可b、也可在PowerPCB输出为Gerber文件,再用CAM350导入,再用CAM350导出为DXF文件格式或其它格式,再用Protel导入即可(步骤虽然多了一点但效果不错,因如果直接由Protel99SE直接导入,效果不太理想,这是彼此算法不尽相同所至)(2)PowerPCB到allegro格式转换步骤1、首先建立一个allegro的工作目录。此目录放在psd_date下,如:f/cadence/psd_date/work。2、在PowerPCB中输出低于3.0版本的。asc文件。具体操作:file/export/,在弹出的对话框中输入“1”中建好的输出的文件路径及文件名,确定后弹出ASCⅡoutput对话框。按下selectall按钮,在format处选择版本,ok。3、用cadence里的padstranslator程序转换文件格式。开始/程序/candencepsd/allegroutilities/padstranslator,运行后会弹出对话窗口,在相应位置填入输入、输出文件路径按下ok即可。4、运行allegro,用file/open打开此文件。二.PowerPCB如何importOrcad的netlist?Orcad中的tools->createnetlist,other的formatters选取padpcb.dll,再将其后缀名.net改为.asc即可。三.请问PowerPCB3.6的library如何加载到4.0中?通过PowerPCBV4.0中的库转换文件Libconv4.exe将pt3库转换为pt4库!四.在PowerPCB中如何删层?4.0以下的版本不可直接删层,可将不需要的层上的资料删掉,出gerber时不用出就好了;4.0以上版本的可直接修改层数。五.PowerPCB中如何开方槽?4.0以上版本的可在编辑pad中选择slotparameters中slotte来进行设置,但只能是椭圆形的孔;也可在机械层直接标示。六.在PowerPCB中如何将其它文件中相同部分复制到新的文件中?第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页可用以下部骤:第一,在副图选择要粘贴的目标,按右键选择makereuse,弹出一个菜单随变给个名字,ok键即可。生成一个备用文件。第二,在按右键选择resetorigin(产生选择目标的坐标)将鼠标移到该坐标上可以坐标值(在窗口的右下角处)。第三,调出主图,将板子的格点改为“1”mil。按makelikereuse键,打开第一步生成的文件后,用“S”命令敲入第二步生成的坐标。按左键确定。在贴完后,在按鼠标右键点击breakorigin。弹出一个窗口按“OK”即可。七.如何在PowerPCB中加入汉字或公司logo?将公司logo或汉字用bmptopcb将。bmp档转换为protel的。pcb格式,再在protel中import,export*.dxf文檔,在PowerPCB中import即可。八.如何在PowerPCB中设置盲孔?先在padstack中设置了一个盲孔via,然后在setup--designrules--default--routing的via设置中加入你所设置的盲孔即可。九.hatch和flood有何区别,hatch何用?如何应用?hatch是刷新铜箔,flood是重铺铜箔。一般地第一次铺铜或file修改后要flood,而后用hatch。十.铺铜(灌水)时如何自动删除碎铜?1)setup-preferences-Thermals中,选中RemoveIsolatedcopper;或2)菜单Edit—Find---菜单下FindBy--Isolatedpour—OK十一.如何修改PowerPCB铺铜(灌水)的铜箔与其它组件及走线的间距?如果是全局型的,可以直接在setup-designrules里面设置即可,如果是某些网络的,那么选中需要修改的网络然后选右键菜单里面的showrules进入然后修改即可,但修改以后需要重新flood,而且最好做一次drc检查。十二.PowerPCB中铺铜时怎样加一些via孔?(1)可将过孔作为一part,再在ECO下添加part;(2)直接从地走线,...
