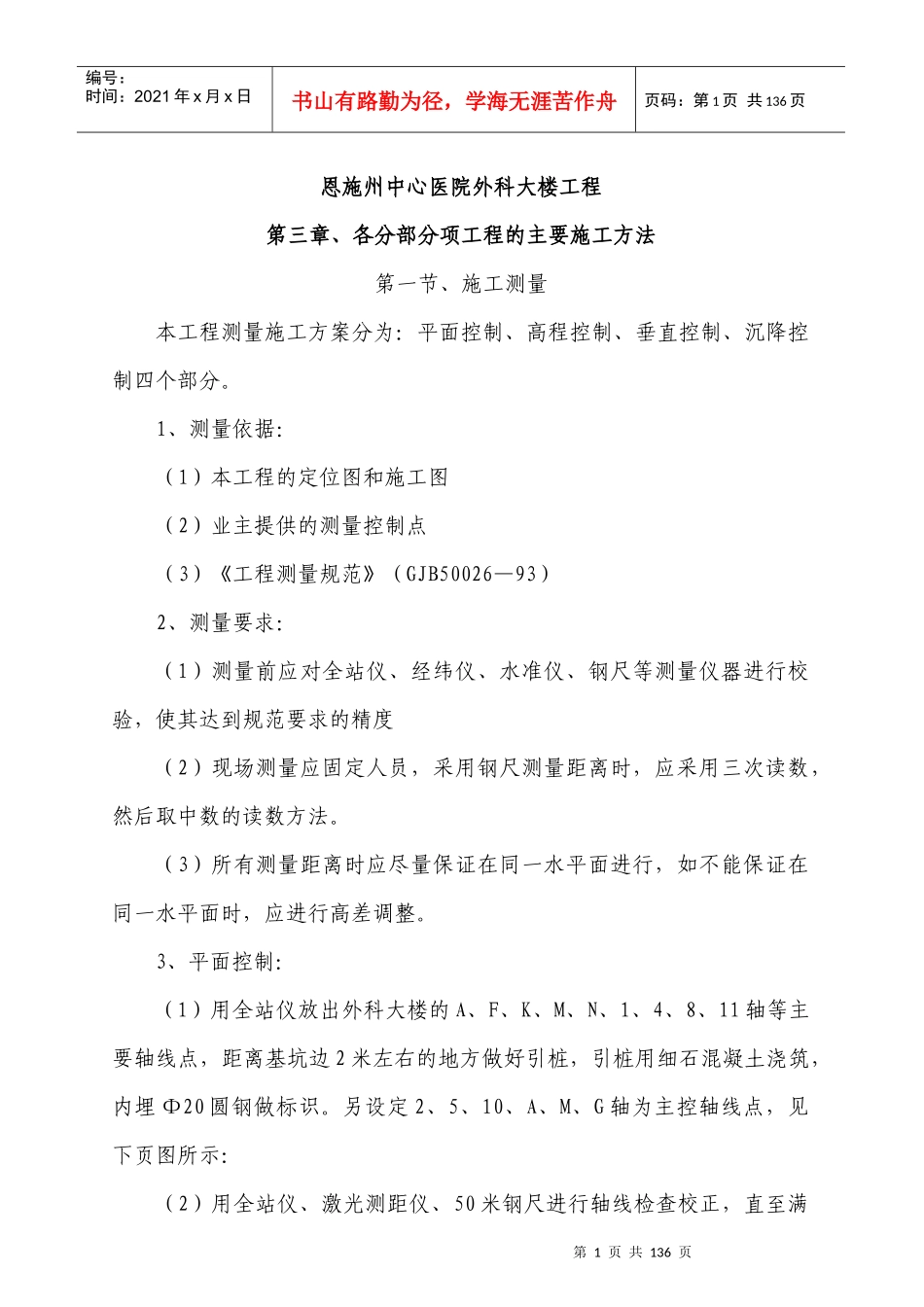

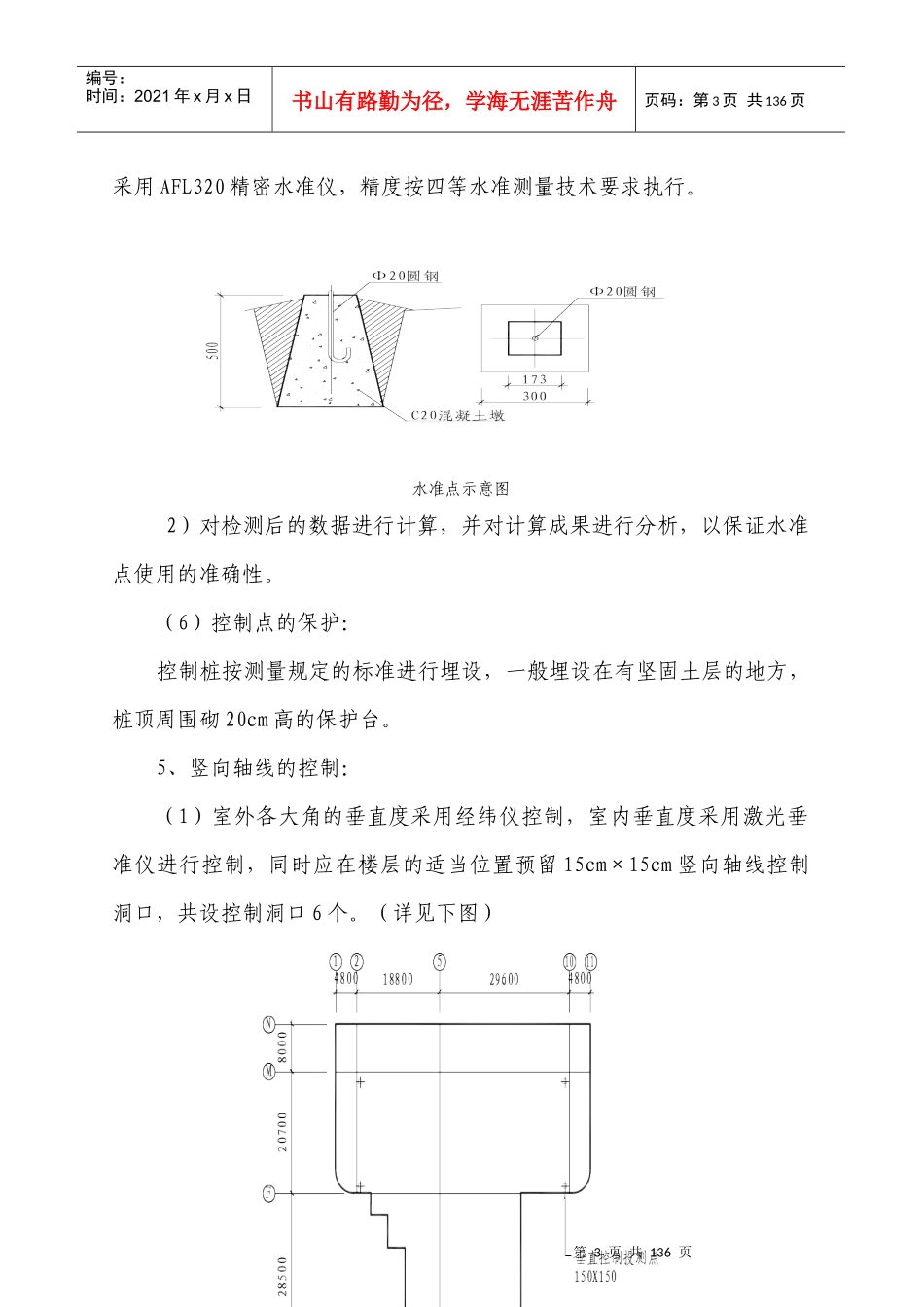

第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共136页恩施州中心医院外科大楼工程第三章、各分部分项工程的主要施工方法第一节、施工测量本工程测量施工方案分为：平面控制、高程控制、垂直控制、沉降控制四个部分。1、测量依据：（1）本工程的定位图和施工图（2）业主提供的测量控制点（3）《工程测量规范》（GJB50026—93）2、测量要求：（1）测量前应对全站仪、经纬仪、水准仪、钢尺等测量仪器进行校验，使其达到规范要求的精度（2）现场测量应固定人员，采用钢尺测量距离时，应采用三次读数，然后取中数的读数方法。（3）所有测量距离时应尽量保证在同一水平面进行，如不能保证在同一水平面时，应进行高差调整。3、平面控制：（1）用全站仪放出外科大楼的A、F、K、M、N、1、4、8、11轴等主要轴线点，距离基坑边2米左右的地方做好引桩，引桩用细石混凝土浇筑，内埋Φ20圆钢做标识。另设定2、5、10、A、M、G轴为主控轴线点，见下页图所示：（2）用全站仪、激光测距仪、50米钢尺进行轴线检查校正，直至满第2页共136页第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共136页足施工要求，并用混凝土进行保护，同时做好标志。（3）绘制详细的测量定位图。（4）基础施工完成后，在±0.000结构面时进行一次轴线闭合差的检查。（5）轴线控制用经纬仪向上传递，控制点设在建筑外侧，分别位于建筑物的四角上，逐层向上传递。4、高程控制：（1）在首层平面易于向上传递标高位置处布设基本传递高程点，用AFL320水准仪往返测，测设合格后，用红色油漆标记三角形并在旁边注明标高,以红色三角形上顶线为标高准点。同一区域、同一层平面内红色三角形不得少于三个，间距分布均匀并能满足结构施工的需要，且红色三角形在同一标高时，其误差应控制在±5mm以内，在各层标高施测时，应后视其中的两个红色三角形上顶线以作校核。（2）±0.000以上各层的标高传递时均利用首层红色三角形上顶线为标高基准点，用检定合格的钢尺向上引测，并在操作层标识红色三角形复核合格后，方可在该层实测。（3）在结构施工达到一定高度后，应重新引测相应的结构标高，以保证建筑物的质量要求。（4）标高测量误差控制在±10mm，竖向高度误差在±5mm。（5）高程基准点的测设：1）对场内设置的水准点，每月定时联测一次，以作相互核验，仪器第3页共136页第2页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共136页采用AFL320精密水准仪，精度按四等水准测量技术要求执行。水准点示意图2）对检测后的数据进行计算，并对计算成果进行分析，以保证水准点使用的准确性。（6）控制点的保护：控制桩按测量规定的标准进行埋设，一般埋设在有坚固土层的地方，桩顶周围砌20cm高的保护台。5、竖向轴线的控制：（1）室外各大角的垂直度采用经纬仪控制，室内垂直度采用激光垂准仪进行控制，同时应在楼层的适当位置预留15cm×15cm竖向轴线控制洞口，共设控制洞口6个。（详见下图）第4页共136页第3页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共136页（2）垂直度测量细则：1）根据结构平面图，在工程±0.000处确定工程垂直度控制点，室外控制点设置一般在结构的转角处或结构的柱上，室内应在预留洞口处设置。2）随着楼层的增加，及时用经纬仪或激光垂准仪将各控制点测至适当位置，按照测出的控制点对工程柱、梁及墙体进行复核。将垂直度的偏差控制在规范允许的范围内。6、沉降观测：根据结构设计说明的要求，沉降观测点的布置应能反映建筑物的变形并结合地质情况确定，按照设计图纸要求，本工程的沉降观测点布置在1×M、1×N、5×1/M、11×M、11×N、8×A、4×A、3×1/D，共8个沉降观测水准点，布置成闭合环型。水准基准点应埋设在变形区以外，使其稳固可靠且通视条件良好，以保证观测工作的顺利进行。各点的坐标和绝对高程应在布置完毕后进行实测，记录测量成果资料。第5页共136页第4页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共136页布设沉降观测点时，观测点的...
