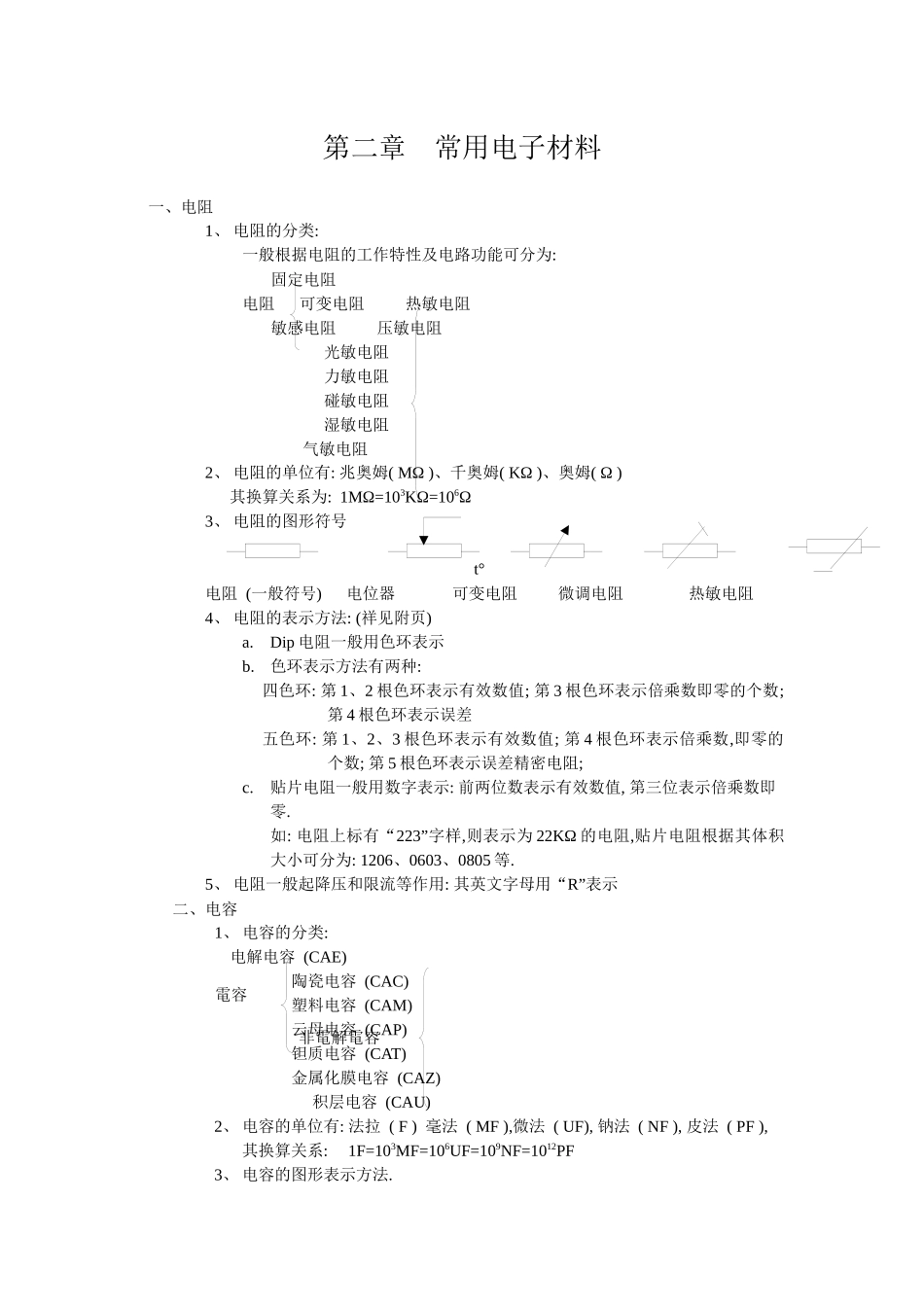

SMT人员须知知识（2008）目录1.一般电子厂常用材料2.常用电子材料3.常用塑料材料和橡胶材料4.常用五金材料5.SMT标准管理流程图6.AI标准管理流程图7.半成品制造流程8.成品组立流程图9.常用工具、治具的使用和保养10.工厂生产安全操作规则11.品检知识第一章电子厂常用材料简述一般电子厂有下列五大材料:1、电子材料:电阻、电容、二极管、三极管、IC、振荡器、排线、LED、变压器、可控硅、继电器、电池等.2、五金材料:螺丝、螺帽、灯框、灯罩、支架、弹簧、散热片等3、塑料材料:PIR上盖、PIR下盖、底座、墙座、六角NUT、方向节、压板、旋钮等4、橡胶材料:防水圈、垫片等5、包装材料:说明书、彩盒、标签、吊卡、外箱、真空罩、隔板等非電解電容第二章常用电子材料一、电阻1、电阻的分类:一般根据电阻的工作特性及电路功能可分为:固定电阻电阻可变电阻热敏电阻敏感电阻压敏电阻光敏电阻力敏电阻碰敏电阻湿敏电阻气敏电阻2、电阻的单位有:兆奥姆(MΩ)、千奥姆(KΩ)、奥姆(Ω)其换算关系为:1MΩ=103KΩ=106Ω3、电阻的图形符号t°电阻(一般符号)电位器可变电阻微调电阻热敏电阻4、电阻的表示方法:(祥见附页)a.Dip电阻一般用色环表示b.色环表示方法有两种:四色环:第1、2根色环表示有效数值;第3根色环表示倍乘数即零的个数;第4根色环表示误差五色环:第1、2、3根色环表示有效数值;第4根色环表示倍乘数,即零的个数;第5根色环表示误差精密电阻;c.贴片电阻一般用数字表示:前两位数表示有效数值,第三位表示倍乘数即零.如:电阻上标有“223”字样,则表示为22KΩ的电阻,贴片电阻根据其体积大小可分为:1206、0603、0805等.5、电阻一般起降压和限流等作用:其英文字母用“R”表示二、电容1、电容的分类:电解电容(CAE)陶瓷电容(CAC)塑料电容(CAM)云母电容(CAP)钽质电容(CAT)金属化膜电容(CAZ)积层电容(CAU)2、电容的单位有:法拉(F)毫法(MF),微法(UF),钠法(NF),皮法(PF),其换算关系:1F=103MF=106UF=109NF=1012PF3、电容的图形表示方法.電容a.电解电容:有方向之分b.非电解电容:无方向之分c.可调电容:无方向之分4、电容大小表示方法:a.电解电容,一般Dip电容将其规格大小show在本体上,贴片电容用数字表示,如标有“474”字样,则表示为“0.47uF”电容b.非电解电容:Dip电容和贴片电容一般都用数字表示,第一、二位数字表示有效数字,第3位数字表示倍乘数,即零的个数,如标有“104”则表示为0.1uF的电容5、电容一般起变压、耦合、滤波等作用,它有通高频、阻低频;通交流、阻直流的特性.三、二极管(用D表示)1、二极管分类:整流二极管根据用途可分检波二极管稳压二极管开关二极管发光二极管二极管锗二极管根据制作材料可分硅二极管砷化镓二极管点接触型面接触型2、二极管的图形符号:+++整流(开关)二极管稳压二极管发光二极管DDZDLED3、二极管有整流、检波、稳压、开关、发光等作用,使用时有正、负方向之分四、三极管1、三极管分类:硅管(Si)锗管(Ge)高或低频小功率高或低频大功率高速无关管功率开关管根據結構可分按材料分為:放大管開關管按工作特點可分聚胺(尼龍PA)聚碳酸酯(PC)ABS聚甲醛(POM)聚甲醚(PPO)聚對苯二甲酸丁二酯(PBT)聚對苯二甲酸乙二酯(PET)高速功率开关管合金管扩散管台面管外延管平面管结型晶体管场效应管2、极管的图形符号ccbbeeNPNPNP3、三极管起开关、放大作用.五、集成块(IC)1、集成块简称IC:DIPICSMDIC2、IC管脚序号方向的辨法:一般IC本体上留有缺口或特殊小黑点记号的左下角之第一个脚为IC的第一个脚;3、使用IC时:一定要配戴静电环,以防人体静电损坏IC内部组件第三章常用塑料材料和橡胶材料一、工程塑料的分类:按工作原理可分三极管按制作工藝可分雙立直插IC單立直插ICIC尼龍6尼龍66尼龍610尼龍1010尼龍11尼龍12均苯型聚酯亞胺芳香型聚亞胺聚胺--亞胺聚雙子馬來酸亞胺聚四氟乙烯(PTFE)聚(PSU)聚亞胺(PI)聚苯硫醚(PPS)聚芳酯(PAR)聚苯酯聚醚醚酮氟塑料特種工程塑料通用工程塑料工程塑料二、常用塑料材料1、聚胺(PA)A.聚胺俗名尼龙(NYLON)是主链上含有胺基团(NHCO)的合成树脂,它是线型结构的热塑性聚合物.B.特性:a.尼龙的疲劳强度较高,在吸小饱和状态下的冲击强度是所有工程塑料最高的;b.结晶度高,...
