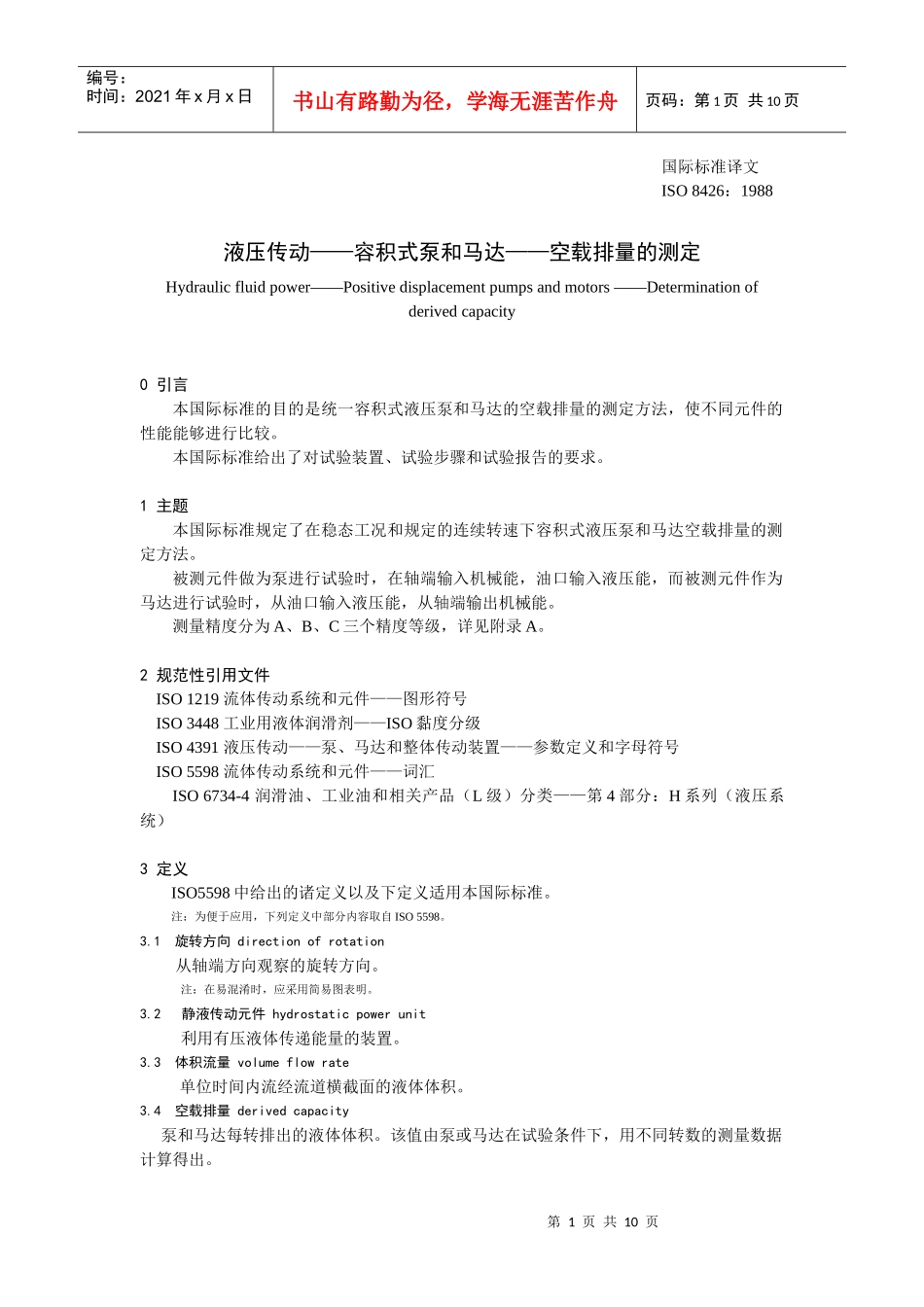

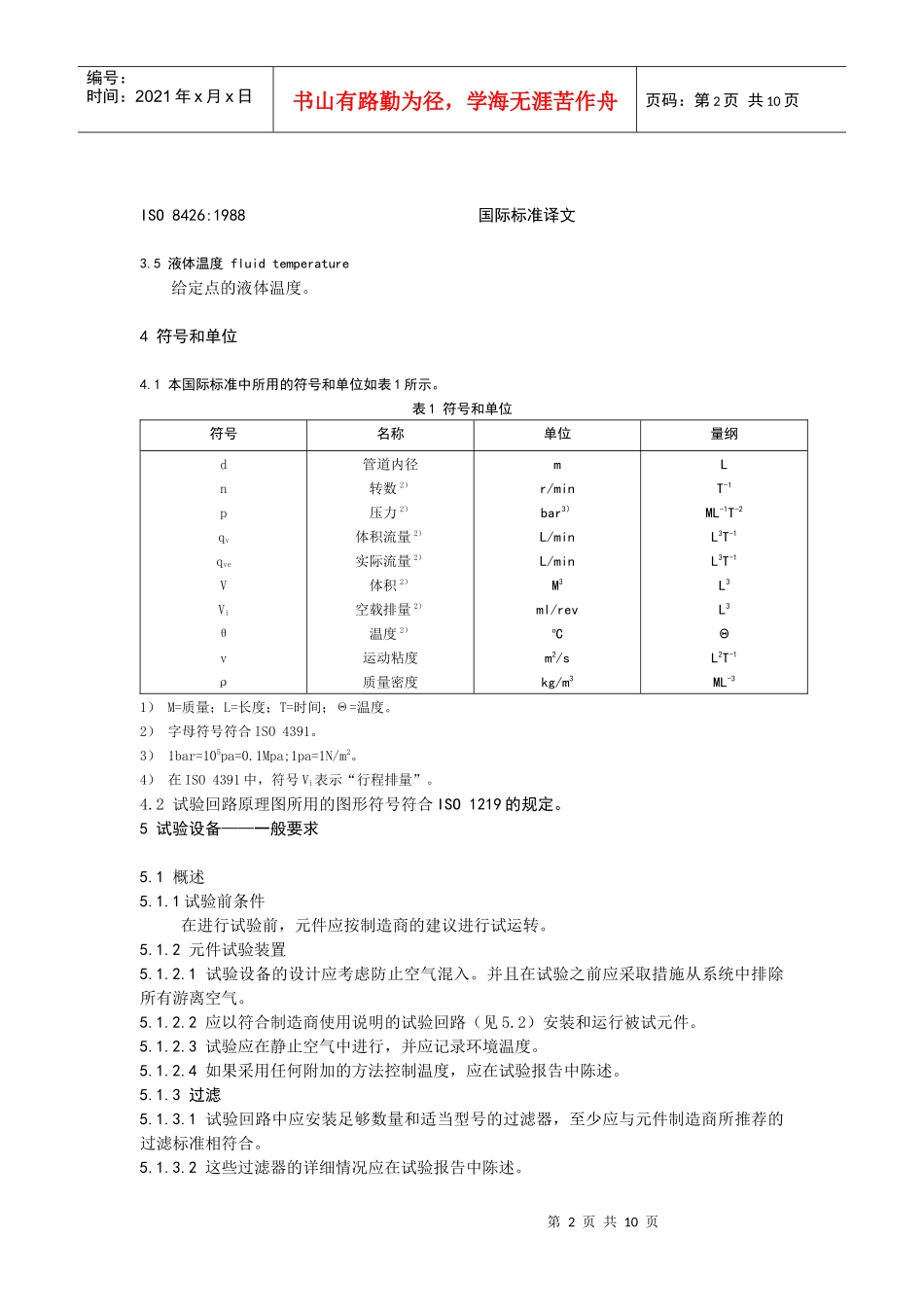

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页国际标准译文ISO8426：1988液压传动——容积式泵和马达——空载排量的测定Hydraulicfluidpower——Positivedisplacementpumpsandmotors——Determinationofderivedcapacity0引言本国际标准的目的是统一容积式液压泵和马达的空载排量的测定方法，使不同元件的性能能够进行比较。本国际标准给出了对试验装置、试验步骤和试验报告的要求。1主题本国际标准规定了在稳态工况和规定的连续转速下容积式液压泵和马达空载排量的测定方法。被测元件做为泵进行试验时，在轴端输入机械能，油口输入液压能，而被测元件作为马达进行试验时，从油口输入液压能，从轴端输出机械能。测量精度分为A、B、C三个精度等级，详见附录A。2规范性引用文件ISO1219流体传动系统和元件——图形符号ISO3448工业用液体润滑剂——ISO黏度分级ISO4391液压传动——泵、马达和整体传动装置——参数定义和字母符号ISO5598流体传动系统和元件——词汇ISO6734-4润滑油、工业油和相关产品（L级）分类——第4部分：H系列（液压系统）3定义ISO5598中给出的诸定义以及下定义适用本国际标准。注：为便于应用，下列定义中部分内容取自ISO5598。3.1旋转方向directionofrotation从轴端方向观察的旋转方向。注：在易混淆时，应采用简易图表明。3.2静液传动元件hydrostaticpowerunit利用有压液体传递能量的装置。3.3体积流量volumeflowrate单位时间内流经流道横截面的液体体积。3.4空载排量derivedcapacity泵和马达每转排出的液体体积。该值由泵或马达在试验条件下，用不同转数的测量数据计算得出。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页ISO8426:1988国际标准译文3.5液体温度fluidtemperature给定点的液体温度。4符号和单位4.1本国际标准中所用的符号和单位如表1所示。表1符号和单位符号名称单位量纲dnpqvqveVViθvρ管道内径转数2）压力2）体积流量2）实际流量2）体积2）空载排量2）温度2）运动粘度质量密度mr/minbar3）L/minL/minM3ml/revoCm2/skg/m3LT-1ML-1T-2L3T-1L3T-1L3L3ΘL2T-1ML-31）M=质量；L=长度；T=时间；Θ=温度。2）字母符号符合ISO4391。3）1bar=105pa=0.1Mpa;1pa=1N/m2。4）在ISO4391中，符号Vi表示“行程排量”。4.2试验回路原理图所用的图形符号符合ISO1219的规定。5试验设备——一般要求5.1概述5.1.1试验前条件在进行试验前，元件应按制造商的建议进行试运转。5.1.2元件试验装置5.1.2.1试验设备的设计应考虑防止空气混入。并且在试验之前应采取措施从系统中排除所有游离空气。5.1.2.2应以符合制造商使用说明的试验回路（见5.2）安装和运行被试元件。5.1.2.3试验应在静止空气中进行，并应记录环境温度。5.1.2.4如果采用任何附加的方法控制温度，应在试验报告中陈述。5.1.3过滤5.1.3.1试验回路中应安装足够数量和适当型号的过滤器，至少应与元件制造商所推荐的过滤标准相符合。5.1.3.2这些过滤器的详细情况应在试验报告中陈述。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页5.2试验回路5.2.1概述图1、图2和图3给出基本回路，这些回路不包括为防止任何元件意外失效而造成破坏所需的所有国际标准译文ISO8426:1988安全设置。重要的是试验负责人员和设备的安全给予应有的重视。注：图1、图2和图3中使用的图形符号符合ISO4391。5.2.2泵试验回路5.2.2.1泵试验应采用图1所示的开式试验回路或图2所示的闭式试验回路。5.2.2.2如果要求泵进口压力供油，应在输入管道中装一个控制阀，其安装位置距离压力测量点不小于10d。5.2.2.3进油管应为直管，其管径应均匀并与泵的进油口尺寸相一致。5.2.2.4如果要求增加进口压力，应设置补油泵所需的最大流量。5.2.2.5补油泵的供油量应大于试验时所需的最大流量。注：如果采用闭式回路（见图2），除非因冷却需要而要求较大的流量，补油泵只需提供超过系统总回路损失的流量。5.2.2.6如果采用不同于补油泵的其他方式，如充气油箱，则应采用适当措施尽量减少吸入或溶入空气所造成的影响...
